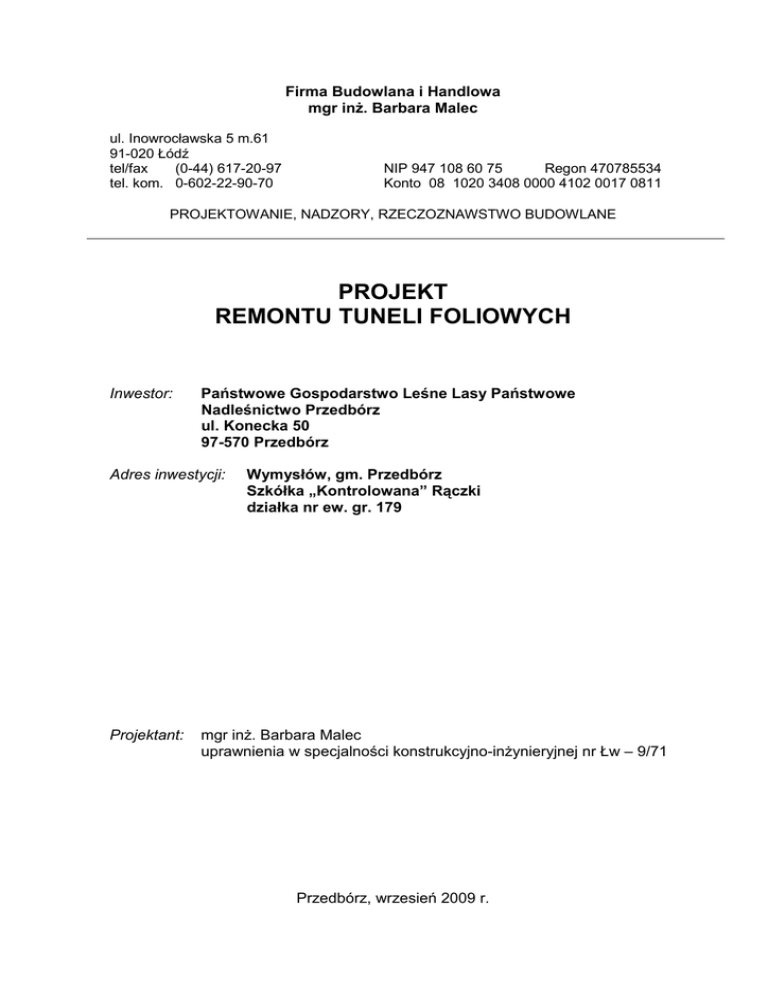

PROJEKT
REMONTU TUNELI FOLIOWYCH
Inwestor:
Państwowe Gospodarstwo Leśne Lasy Państwowe
Nadleśnictwo Przedbórz
ul. Konecka 50
97-570 Przedbórz
Adres inwestycji:
Projektant:
Wymysłów, gm. Przedbórz
Szkółka „Kontrolowana” Rączki
działka nr ew. gr. 179
mgr inŜ. Barbara Malec
uprawnienia w specjalności konstrukcyjno-inŜynieryjnej nr Łw – 9/71
Przedbórz, wrzesień 2009 r.
Spis zawartości opracowania
1. Opis do projektu.
2. Część rysunkowa:
- rysunek nr 01 – szkic sytuacyjny, skala 1:500,
- rysunek nr 02 – tunel foliowy, skala 1:100,
- rysunek nr 03 – tunel foliowy, skala 1:50,
- rysunek nr 04 – tunel foliowy, skala 1:50.
1. Opis do projektu
1.1.
Nazwa obiektu: remont tuneli foliowych
1.2.
Adres obiektu:
1.3.
Numer ewidencyjny działki: 179
1.4.
Inwestor: Państwowe Gospodarstwo Leśne Lasy Państwowe
Nadleśnictwo Przedbórz
ul. Konecka 50
97-570 Przedbórz
1.5.
Podstawowe dane techniczne:
Wymysłów, gm. Przedbórz
Szkółka „Kontrolowana” Rączki
W ramach projektu przewiduje się:
- rozbiórkę istniejących tuneli foliowych – 3 szt. o konstrukcji stalowej i 3 szt.
o konstrukcji drewnianej,
- rozebranie nadziemnej części betonowej podmurówki,
- wykonanie podmurówki murowanej z bloczków betonowych o szerokości 24cm
i wysokości średnio 25cm ponad poziom terenu,
- wykonanie 6 szt. tuneli foliowych o wymiarach w rzucie 6,0x30,0m ustawionych
na podmurówce.
Powierzchnia całkowita 1 tunelu: 180,00 m2
Wysokość tunelu:
2,80m
StelaŜ z rur metalowych galwanicznie ocynkowanych – rama posadowiona na
podmurówce z bloczków betonowych z mocowanymi do niej pałąkami.
Pokrycie z folii wielosezonowej.
WyposaŜenie tuneli w system górnego nawadniania.
1.6.
Kolejność robót
1. Rozebranie istniejących tuneli foliowych.
2. Rozebranie nadziemnej części podmurówki betonowej i wykonanie nowej na
wysokość 25cm nad poziom terenu z bloczków betonowych szer. 24cm
otynkowanych.
3. Zamontowanie do podmurówki ramy w kształcie prostokąta. Podstawy boczne
ramy z bolcami do mocowania pałąków. Podstawy szczytowe z bolcami do
mocowania słupków drzwiowych.
4. NałoŜenie pałąków na bolce podstaw bocznych. Na szczytach zastosowanie
pałąków szczytowych wzmocnionych podwójnych (2 szt.). Między nimi
naprzemiennie pałąki pojedyncze (9 szt.) i pojedyncze wzmocnione (9 szt.).
5. Połączenie pałąków rurami kalenicowymi (3 szt.).
6. ZałoŜenie pokrowców z folii PE wykonanych w formie worków na elementy
szczytów.
7. Zamontowanie słupków drzwiowych (2 szt.) na szczytach.
8. Zawieszenie drzwi (z pokrowcami foliowymi) środkowych i zewnętrznych
prawych i lewych.
9. Sprawdzenie i usztywnienie śrubami wszystkich połączeń.
10. MontaŜ płachty głównej – folia wielowarstwowa czterosezonowa,
przystosowana do cosezonowego montaŜu i demontaŜu. Mocowanie folii
w rowach wykopanych wzdłuŜ podmurówek bocznych na głębokość 30cm.
11. Zamontowanie
systemu
górnego
nawadniania
–
mikrozraszacze
z antykapaczami i z węŜykami (10 punktów) podwieszone na wysokości 2,00m
od poziomu terenu pod przewodem doprowadzającym wodę (przewód LDPE
1/2").
