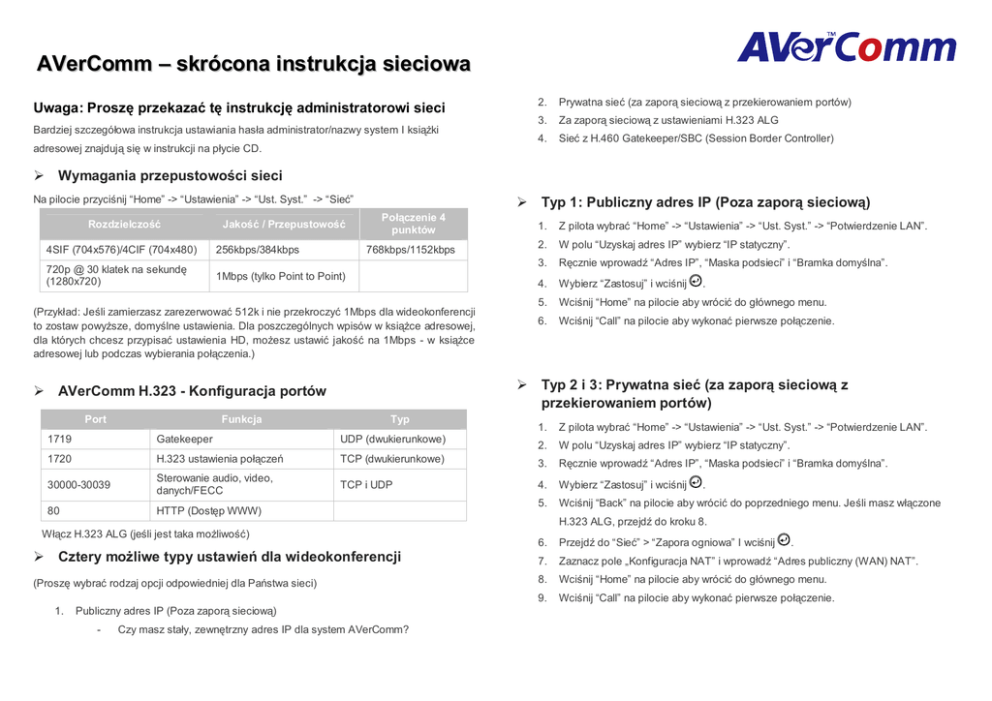

AVerComm – skrócona instrukcja sieciowa

AVerComm – skrócona instrukcja sieciowa
Uwaga: Proszę przekazać tę instrukcję administratorowi sieci
Bardziej szczegółowa instrukcja ustawiania hasła administrator/nazwy system I książki
adresowej znajdują się w instrukcji na płycie CD.
2.
Prywatna sieć (za zaporą sieciową z przekierowaniem portów)
3.
Za zaporą sieciową z ustawieniami H.323 ALG
4.
Sieć z H.460 Gatekeeper/SBC (Session Border Controller)
Ø Wymagania przepustowości sieci
Na pilocie przyciśnij “Home” -> “Ustawienia” -> “Ust. Syst.” -> “Sieć”
Rozdzielczość
Jakość / Przepustowość
4SIF (704x576)/4CIF (704x480)
256kbps/384kbps
720p @ 30 klatek na sekundę
(1280x720)
1Mbps (tylko Point to Point)
Ø Typ 1: Publiczny adres IP (Poza zaporą sieciową)
Połączenie 4
punktów
1.
Z pilota wybrać “Home” -> “Ustawienia” -> “Ust. Syst.” -> “Potwierdzenie LAN”.
768kbps/1152kbps
2.
W polu “Uzyskaj adres IP” wybierz “IP statyczny”.
3.
Ręcznie wprowadź “Adres IP”, “Maska podsieci” i “Bramka domyślna”.
4.
Wybierz “Zastosuj” i wciśnij
5.
Wciśnij “Home” na pilocie aby wrócić do głównego menu.
6.
Wciśnij “Call” na pilocie aby wykonać pierwsze połączenie.
(Przykład: Jeśli zamierzasz zarezerwować 512k i nie przekroczyć 1Mbps dla wideokonferencji
to zostaw powyższe, domyślne ustawienia. Dla poszczególnych wpisów w książce adresowej,
dla których chcesz przypisać ustawienia HD, możesz ustawić jakość na 1Mbps - w książce
adresowej lub podczas wybierania połączenia.)
Ø Typ 2 i 3: Prywatna sieć (za zaporą sieciową z
przekierowaniem portów)
Ø AVerComm H.323 - Konfiguracja portów
Port
Funkcja
.
Typ
1719
Gatekeeper
UDP (dwukierunkowe)
1720
H.323 ustawienia połączeń
TCP (dwukierunkowe)
30000-30039
Sterowanie audio, video,
danych/FECC
TCP i UDP
80
HTTP (Dostęp WWW)
Włącz H.323 ALG (jeśli jest taka możliwość)
1.
Z pilota wybrać “Home” -> “Ustawienia” -> “Ust. Syst.” -> “Potwierdzenie LAN”.
2.
W polu “Uzyskaj adres IP” wybierz “IP statyczny”.
3.
Ręcznie wprowadź “Adres IP”, “Maska podsieci” i “Bramka domyślna”.
4.
Wybierz “Zastosuj” i wciśnij
5.
Wciśnij “Back” na pilocie aby wrócić do poprzedniego menu. Jeśli masz włączone
.
H.323 ALG, przejdź do kroku 8.
6.
Przejdź do “Sieć” > “Zapora ogniowa” I wciśnij
Ø Cztery możliwe typy ustawień dla wideokonferencji
7.
Zaznacz pole „Konfiguracja NAT” i wprowadź “Adres publiczny (WAN) NAT”.
(Proszę wybrać rodzaj opcji odpowiedniej dla Państwa sieci)
8.
Wciśnij “Home” na pilocie aby wrócić do głównego menu.
9.
Wciśnij “Call” na pilocie aby wykonać pierwsze połączenie.
1.
Publiczny adres IP (Poza zaporą sieciową)
-
Czy masz stały, zewnętrzny adres IP dla system AVerComm?
.
Ø Typ 4: Sieć z H.460 Gatekeeper/SBC (Session Border
Controller)
1.
Z pilota wybrać “Home” -> “Ustawienia” -> “Ust. Syst.” -> “Potwierdzenie LAN”.
2.
W polu “Uzyskaj adres IP” wybierz “IP statyczny”.
3.
Ręcznie wprowadź “Adres IP”, “Maska podsieci” i “Bramka domyślna”.
4.
Wybierz “Zastosuj” i wciśnij
5.
Wciśnij “Back” na pilocie aby wrócić do poprzedniego menu.
6.
Przejdź do “Sieć” - > “Obsługa bramki” I wciśnij
7.
Wprowadź “Adres IP obsługi bramki” i zaznacz pole “Użyj obsługi bramki”.
8.
Wciśnij “Back” na pilocie aby wrócić do poprzedniego menu.
9.
Przejdź do “Zapora ogniowa” i wciśnij
Ø Rozwiązywanie problemów
- Pojawia się komunikat “Pobieranie adresu DHCP nie powiodło się”
- Upewnij się, że urządzenie jest podłączone do właściwego serwera DCHP.
- Jeśli w kolumnie adresu IP widnieje “192.168.0.1” oznacza to, że nie został pobrany
właściwy adres IP z serwera DHCP.
.
- Należy sprawdzić ustawienia zabezpieczeń dla adresu MAC w urządzeniu
.
sieciowym.
2.
Połączenie zostało nawiązane ale brakuje obrazu lub dźwięku
- Jeśli łączysz się urządzeniem AVerComm w sieci z zaporą sieciową upewnij się, że
przekierowanie portów zostało wykonane poprawnie. W sieciach z zaporą inną
; zaznacz pole „Włącz przeglądanie zapory
niż H.323 ALG, wprowadź ustawienia NAT oraz adres WAN IP.
H.460”
- Zalecane jest korzystanie ze stałego adresu IP przypisanego do urządzenia. Adresy
10. Wciśnij “Home” na pilocie aby wrócić do głównego menu.
przydzielane dynamicznie mogą się zmieniać okresowo, zależnie od dostawcy
11. Wciśnij “Call” na pilocie aby wykonać pierwsze połączenie
Internetu.
- Niewskazane jest instalowanie dwóch urządzeń AVerComm korzystających z tego
samego publicznego adresu IP.
Ø Dostęp przez stronę WWW
Administrator sieci ma możliwość zdalnego połączenia się z urządzeniem AVerComm
3.
Połączenie wielopunktowe zostało nawiązane, ale jedna z lokacji nie widzi obrazu z
poprzez stronę WWW. Aby skorzystać z tej opcji upewnij się, że urządzenie AVerComm ma
drugiej lokacji.
przyporządkowany adres IP i jest podłączone do sieci. Z dowolnego komputera z dostępem
- Możliwe, że dwa urządzenia korzystają z tego samego publicznego adresu IP.
Niewskazane jest instalowanie dwóch urządzeń AVerComm korzystających z
do sieci, otwórz przeglądarkę i wprowadź adres IP jednostki AVerComm w pasku adresu.
tego samego publicznego adresu IP.
4.
Niemożliwe jest połączenie do innego urządzenia AVerComm.
-
Dodawanie/Usuwanie lokacji
- Sprawdź czy został wybrany właściwy adres IP.
-
Historia połączeń
- Upewnij się, że urządzenie z którym chcesz się połączyć jest włączone.
-
Import/Export książki adresowej
- Sprawdź czy zapora sieciowa nie blokuje połączeń wchodzących z drugiego
-
Aktualizacja oprogramowania
-
Odzyskiwanie systemu
urządzenia.
- Sprawdź czy w drugim urządzeniu nie zostało odrzucone połączenie.
