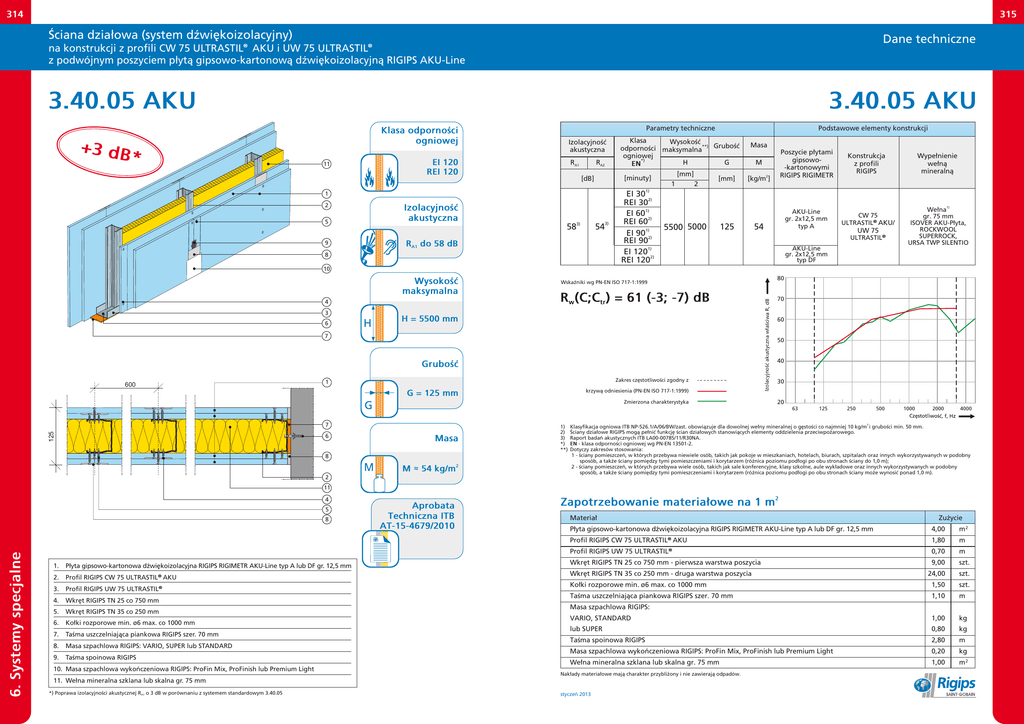

Ściana działowa (system dźwiękoizolacyjny)
Dane techniczne
na konstrukcji z profili CW 75 ULTRASTIL® AKU i UW 75 ULTRASTIL®
z podwójnym poszyciem płytą gipsowo-kartonową dźwiękoizolacyjną RIGIPS AKU-Line
3.40.05 AKU
3.40.05 AKU
Parametry techniczne
Klasa odporności
ogniowej
+3 dB
*
Izolacyjność
akustyczna
EI 120
REI 120
11
RA1
RA2
[dB]
1
2
Izolacyjność
akustyczna
5
3)
583)
54
RA1 do 58 dB
9
8
Podstawowe elementy konstrukcji
Klasa
Wysokość
odporności maksymalna**) Grubość
ogniowej
*)
H
G
EN
[mm]
[minuty]
[mm]
1
2
EI 301)
REI 302)
EI 601)
REI 602)
EI 901)
REI 902)
EI 1201)
REI 1202)
5500 5000
Masa
M
[kg/m2]
125
Poszycie płytami
gipsowo-kartonowymi
RIGIPS RIGIMETR
Konstrukcja
z profili
RIGIPS
AKU-Line
gr. 2x12,5 mm
typ A
CW 75
ULTRASTIL® AKU/
54
Wypełnienie
wełną
mineralną
1)
UW 75
ULTRASTIL®
AKU-Line
gr. 2x12,5 mm
typ DF
Wełna
gr. 75 mm
ISOVER AKU-Płyta,
ROCKWOOL
SUPERROCK,
URSA TWP SILENTIO
10
4
3
6
H
Rw(C;Ctr) = 61 (-3; -7) dB
H = 5500 mm
7
Grubość
Zakres częstotliwości zgodny z
1
600
krzywą odniesienia (PN-EN ISO 717-1:1999)
G = 125 mm
Zmierzona charakterystyka
G
125
Masa
8
M
70
60
50
40
30
20
63
7
6
80
Wskaźniki wg PN-EN ISO 717-1:1999
Izolacyjność akustyczna właściwa R, dB
Wysokość
maksymalna
M ~ 54 kg/m2
2
1)
2)
3)
*)
**)
125
250
500
1000
2000
4000
Klasyfikacja ogniowa ITB NP-526.1/A/06/BW/zast. obowiązuje dla dowolnej wełny mineralnej o gęstości co najmniej 10 kg/m3 i grubości min. 50 mm.
Ściany działowe RIGIPS mogą pełnić funkcję ścian działowych stanowiących elementy oddzielenia przeciwpożarowego.
Raport badań akustycznych ITB LA00-00785/11/R30NA.
EN - klasa odporności ogniowej wg PN-EN 13501-2.
Dotyczy zakresów stosowania:
1 - ściany pomieszczeń, w których przebywa niewiele osób, takich jak pokoje w mieszkaniach, hotelach, biurach, szpitalach oraz innych wykorzystywanych w podobny
sposób, a także ściany pomiędzy tymi pomieszczeniami i korytarzem (różnica poziomu podłogi po obu stronach ściany do 1,0 m);
2 - ściany pomieszczeń, w których przebywa wiele osób, takich jak sale konferencyjne, klasy szkolne, aule wykładowe oraz innych wykorzystywanych w podobny
sposób, a także ściany pomiędzy tymi pomieszczeniami i korytarzem (różnica poziomu podłogi po obu stronach ściany może wynosić ponad 1,0 m).
11
4
5
6. Systemy specjalne
8
1.
2.
Płyta gipsowo-kartonowa dźwiękoizolacyjna RIGIPS RIGIMETR AKU-Line typ A lub DF gr. 12,5 mm
®
Profil RIGIPS CW 75 ULTRASTIL AKU
3.
Profil RIGIPS UW 75 ULTRASTIL®
4.
Wkręt RIGIPS TN 25 co 750 mm
5.
Wkręt RIGIPS TN 35 co 250 mm
6.
Kołki rozporowe min. ø6 max. co 1000 mm
7.
Taśma uszczelniająca piankowa RIGIPS szer. 70 mm
8.
Masa szpachlowa RIGIPS: VARIO, SUPER lub STANDARD
9.
Taśma spoinowa RIGIPS
10. Masa szpachlowa wykończeniowa RIGIPS: ProFin Mix, ProFinish lub Premium Light
Aprobata
Techniczna ITB
AT-15-4679/2010
Zapotrzebowanie materiałowe na 1 m
Materiał
Zużycie
Płyta gipsowo-kartonowa dźwiękoizolacyjna RIGIPS RIGIMETR AKU-Line typ A lub DF gr. 12,5 mm
4,00
m2
Profil RIGIPS CW 75 ULTRASTIL® AKU
1,80
m
Profil RIGIPS UW 75 ULTRASTIL®
0,70
m
9,00
szt.
Wkręt RIGIPS TN 25 co 750 mm - pierwsza warstwa poszycia
Wkręt RIGIPS TN 35 co 250 mm - druga warstwa poszycia
24,00
szt.
Kołki rozporowe min. ø6 max. co 1000 mm
1,50
szt.
Taśma uszczelniająca piankowa RIGIPS szer. 70 mm
1,10
m
VARIO, STANDARD
1,00
kg
lub SUPER
0,80
kg
Taśma spoinowa RIGIPS
2,80
m
Masa szpachlowa wykończeniowa RIGIPS: ProFin Mix, ProFinish lub Premium Light
0,20
kg
Wełna mineralna szklana lub skalna gr. 75 mm
1,00
m2
Masa szpachlowa RIGIPS:
Nakłady materiałowe mają charakter przybliżony i nie zawierają odpadów.
11. Wełna mineralna szklana lub skalna gr. 75 mm
*) Poprawa izolacyjności akustycznej RA1 o 3 dB w porównaniu z systemem standardowym 3.40.05
