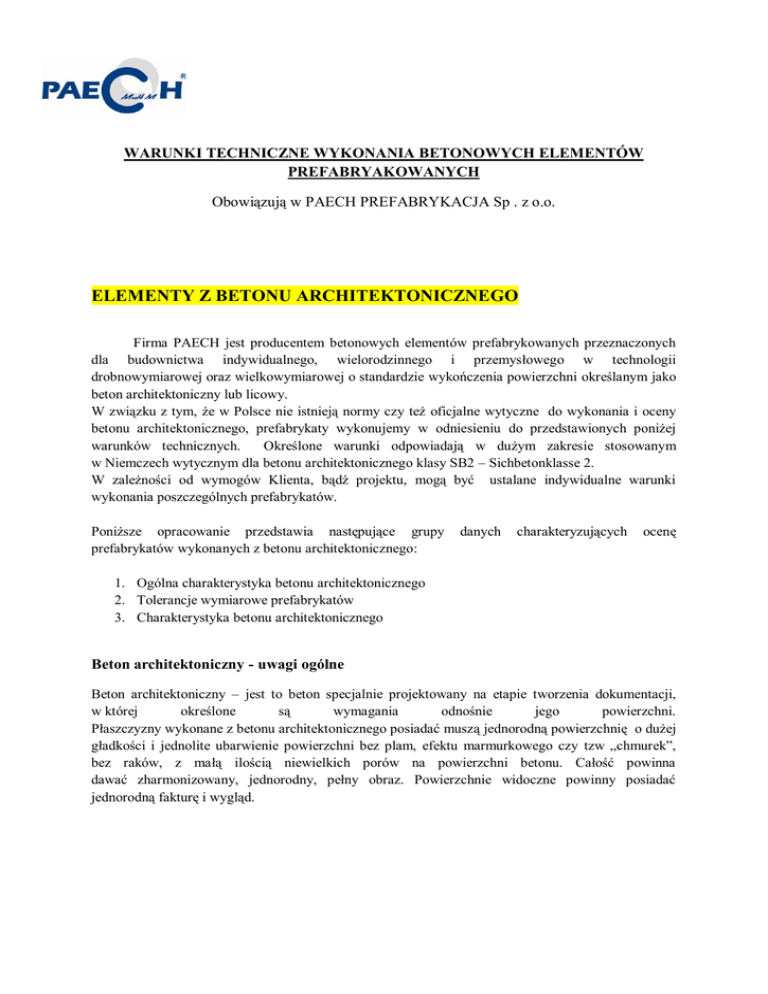

elementy z betonu architektonicznego

WARUNKI TECHNICZNE WYKONANIA BETONOWYCH ELEMENTÓW
PREFABRYAKOWANYCH
Obowiązują w PAECH PREFABRYKACJA Sp . z o.o.
ELEMENTY Z BETONU ARCHITEKTONICZNEGO
Firma PAECH jest producentem betonowych elementów prefabrykowanych przeznaczonych
dla budownictwa indywidualnego, wielorodzinnego i przemysłowego w technologii
drobnowymiarowej oraz wielkowymiarowej o standardzie wykończenia powierzchni określanym jako
beton architektoniczny lub licowy.
W związku z tym, że w Polsce nie istnieją normy czy też oficjalne wytyczne do wykonania i oceny
betonu architektonicznego, prefabrykaty wykonujemy w odniesieniu do przedstawionych poniżej
warunków technicznych.
Określone warunki odpowiadają w dużym zakresie stosowanym
w Niemczech wytycznym dla betonu architektonicznego klasy SB2 – Sichbetonklasse 2.
W zależności od wymogów Klienta, bądź projektu, mogą być ustalane indywidualne warunki
wykonania poszczególnych prefabrykatów.
Poniższe opracowanie przedstawia następujące grupy
prefabrykatów wykonanych z betonu architektonicznego:
danych
charakteryzujących
ocenę
1. Ogólna charakterystyka betonu architektonicznego
2. Tolerancje wymiarowe prefabrykatów
3. Charakterystyka betonu architektonicznego
Beton architektoniczny - uwagi ogólne
Beton architektoniczny – jest to beton specjalnie projektowany na etapie tworzenia dokumentacji,
w której
określone
są
wymagania
odnośnie
jego
powierzchni.
Płaszczyzny wykonane z betonu architektonicznego posiadać muszą jednorodną powierzchnię o dużej
gładkości i jednolite ubarwienie powierzchni bez plam, efektu marmurkowego czy tzw „chmurek”,
bez raków, z małą ilością niewielkich porów na powierzchni betonu. Całość powinna
dawać zharmonizowany, jednorodny, pełny obraz. Powierzchnie widoczne powinny posiadać
jednorodną fakturę i wygląd.
Tolerancje wymiarowe prefabrykatów
Dopuszczalne odchyłki wymiarowe dla elementów drobnowymiarowych (powierzchnia licowa,
eksponowana – do 1,5m2 )
Pomiar
Długość elementu
Szerokość elementu
Grubość ścianki
Dopuszczalna odchyłka (mm)
±4
±4
±4
Dopuszczalne odchyłki wymiarowe dla elementów drobnowymiarowych (powierzchnia licowa,
eksponowana – do 3,5m2 )
Pomiar
Długość elementu
Szerokość elementu
Grubość ścianki
Dopuszczalna odchyłka (mm)
±6
±6
±4
Dopuszczalne odchyłki wymiarowe dla elementów wielkowymiarowych (powierzchnia licowa,
eksponowana - powyżej 3,5 m2 )
Pomiar
Długość elementu
Szerokość elementu
Grubość ścianki
Dopuszczalna odchyłka (mm)
±8
±8
±5
Dopuszczalne występowanie rys i uszkodzeń powierzchni:
Rodzaj wady
Długość rys
Rozwarcie rysy
Poniżej 1,5 m2
Liczba rys na
powierzchni
Wielkość dopuszczalna
150 mm
0,1 mm
7 szt.
Poniżej 3,5 m2
10 szt
Powyżej 3,5 m3
15 szt
Dopuszczalne ubytki betonu:
Wielkość elementu
Liczba uszkodzeń
(maksymalnie)
Poniżej 1,5 m2
Poniżej 3,5 m2
Powyżej 3,5 m2
3 szt.
5 szt.
7 szt.
Wielkość uszkodzeń
Łączna powierzchnia
Głębokość (mm)
(cm2 )
2
7
5
12
5
17
Dopuszczalne uszkodzenia krawędzi:
Wielkość elementu
Poniżej 1,5 m2
Poniżej 3,5 m2
Powyżej 3,5 m2
Długość uszkodzenia (mm)
30
50
80
Głębokość uszkodzenia (mm)
4
5
8
Dopuszczalne ubytki naroży:
Wielkość elementu
Ponizej 1,5 m2
Poniżej 3,5 m2
Powyżej 3,5 m2
Powierzchnia ubytku (mm2)
150
400
1600
Ilość ubytków
1
2
5
Charakterystyka betonu architektonicznego
Podstawowe cechy
Rodzaj
wymagań
Faktura
Porowatość
Równomierność
zabarwienia
Kategoria
deskowania
Element
referencyjny
W1
F1
P1
RZ1
KD1
Zalecany
W1 – powierzchnie betonowe o podstawowych wymaganiach dotyczących wyglądu. Powierzchnie
wolne od plam i zanieczyszczeń. Obszary zastosowania wg wytycznych projektu architektonicznego.
Dopuszcza się różnice w kolorze i przebarwienia poszczególnych prefabrykatów wynikające
z właściwości zastosowanych surowców (cement, kruszywo) oraz wielkości zarobu mieszanki
betonowej użytej do produkcji. Dopuszcza się powstawania na powierzchni betonu jasnych wykwitów
wapiennych, związanych z procesem hydratacji cementu (portlandyt). Zjawisko to jest naturalne dla
technologii betonu, i pomimo, że wpływa czasowo na estetykę, nie ma negatywnego wpływu na
trwałość elementu.
Ogólny wygląd konstrukcji, istniejące różnice w odcieniu kolorystyki, można oceniać po minimum
kilku tygodniach.
F1 – w dużej mierze jednorodna i zamknięta powierzchnia betonowa. Zaczyn cementowy występujący
w złączach elementów deskowania nie powinien być większy niż szerokość do ok. 3 mm i głębokość
ok. 5 mm. Dozwolony odcisk ramy elementu deskowania. Przesunięcie płaszczyzn w miejscu
przerwy max. do 10 mm.
P1 – maksymalna powierzchnia porów – do 2350 mm2 (powierzchnia kontrolna 500 mm x 500 mm)
RZ1 – dopuszczalne równomierne, wielko powierzchniowe zmiany odcienia na jasny/ciemny,
niedopuszczalne są rdza i brudne zacieki. Powierzchnie deskowania jednorodne z tego samego rodzaju
materiału.
KD1 – dozwolone otwory po gwoździach i śrubach (bez odprysków) jako miejsca napraw,
dozwolone miejscowe naprawy, niedozwolone fałdki, pomarszczenia sklejki, niedozwolone resztki
betonu, niedozwolone uszkodzenia deskowania w wyniku działania wibratora pogrążalnego.
