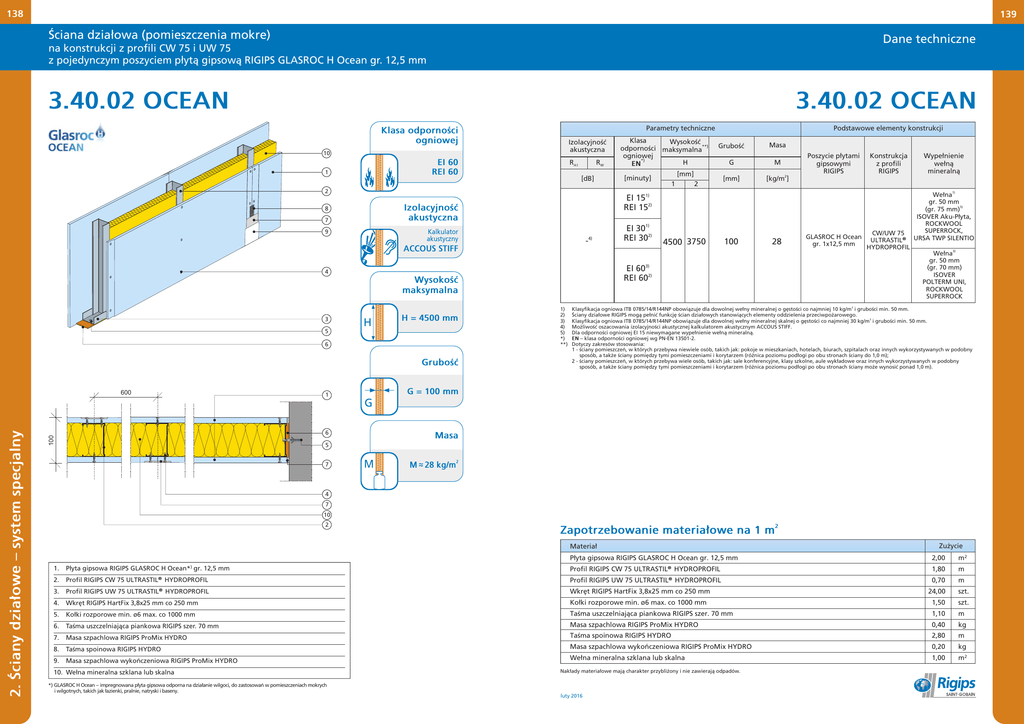

3.40.02 OCEAN Karta systemowa

138
139
Ściana działowa (pomieszczenia mokre)
Dane techniczne
na konstrukcji z profili CW 75 i UW 75
z pojedynczym poszyciem płytą gipsową RIGIPS GLASROC H Ocean gr. 12,5 mm
3.40.02 OCEAN
3.40.02 OCEAN
Parametry techniczne
Klasa odporności
ogniowej
Izolacyjność
akustyczna
10
EI 60
REI 60
1
RA1
RW
[dB]
2
7
Kalkulator
akustyczny
9
4)
-
ACCOUS STIFF
Wysokość
maksymalna
H
H = 4500 mm
5
6
Grubość
1
G
M
[mm]
[kg/m2]
Poszycie płytami
gipsowymi
RIGIPS
Konstrukcja
z profili
RIGIPS
EI 301)
REI 302)
1)
2)
3)
4)
5)
*)
**)
Wypełnienie
wełną
mineralną
1)
4500 3750
100
28
GLASROC H Ocean
gr. 1x12,5 mm
CW/UW 75
ULTRASTIL®
HYDROPROFIL
Wełna
gr. 50 mm
(gr. 75 mm)5)
ISOVER Aku-Płyta,
ROCKWOOL
SUPERROCK,
URSA TWP SILENTIO
Wełna3)
gr. 50 mm
(gr. 70 mm)
ISOVER
POLTERM UNI,
ROCKWOOL
SUPERROCK
Klasyfikacja ogniowa ITB 0785/14/R144NP obowiązuje dla dowolnej wełny mineralnej o gęstości co najmniej 10 kg/m3 i grubości min. 50 mm.
Ściany działowe RIGIPS mogą pełnić funkcję ścian działowych stanowiących elementy oddzielenia przeciwpożarowego.
Klasyfikacja ogniowa ITB 0785/14/R144NP obowiązuje dla dowolnej wełny mineralnej skalnej o gęstości co najmniej 30 kg/m3 i grubości min. 50 mm.
Możliwość oszacowania izolacyjności akustycznej kalkulatorem akustycznym ACCOUS STIFF.
Dla odporności ogniowej EI 15 niewymagane wypełnienie wełną mineralną.
EN — klasa odporności ogniowej wg PN-EN 13501-2.
Dotyczy zakresów stosowania:
1 - ściany pomieszczeń, w których przebywa niewiele osób, takich jak: pokoje w mieszkaniach, hotelach, biurach, szpitalach oraz innych wykorzystywanych w podobny
sposób, a także ściany pomiędzy tymi pomieszczeniami i korytarzem (różnica poziomu podłogi po obu stronach ściany do 1,0 m);
2 - ściany pomieszczeń, w których przebywa wiele osób, takich jak: sale konferencyjne, klasy szkolne, aule wykładowe oraz innych wykorzystywanych w podobny
sposób, a także ściany pomiędzy tymi pomieszczeniami i korytarzem (różnica poziomu podłogi po obu stronach ściany może wynosić ponad 1,0 m).
G = 100 mm
G
6
100
2. Ściany działowe — system specjalny
600
Masa
EI 603)
REI 602)
4
3
Grubość
EI 151)
REI 152)
Izolacyjność
akustyczna
8
Klasa
Wysokość
odporności maksymalna**)
ogniowej
*)
H
EN
[mm]
[minuty]
1
2
Podstawowe elementy konstrukcji
Masa
5
7
M
M 28 kg/m2
4
7
10
2
Zapotrzebowanie materiałowe na 1 m
2
Zużycie
Materiał
Płyta gipsowa RIGIPS GLASROC H Ocean gr. 12,5 mm
2,00
m2
1.
Płyta gipsowa RIGIPS GLASROC H Ocean* ) gr. 12,5 mm
Profil RIGIPS CW 75 ULTRASTIL HYDROPROFIL
1,80
m
2.
Profil RIGIPS CW 75 ULTRASTIL® HYDROPROFIL
Profil RIGIPS UW 75 ULTRASTIL® HYDROPROFIL
0,70
m
3.
Profil RIGIPS UW 75 ULTRASTIL® HYDROPROFIL
Wkręt RIGIPS HartFix 3,8x25 mm co 250 mm
24,00
szt.
4.
Wkręt RIGIPS HartFix 3,8x25 mm co 250 mm
Kołki rozporowe min. ø6 max. co 1000 mm
1,50
szt.
®
5.
Kołki rozporowe min. ø6 max. co 1000 mm
Taśma uszczelniająca piankowa RIGIPS szer. 70 mm
1,10
m
6.
Taśma uszczelniająca piankowa RIGIPS szer. 70 mm
Masa szpachlowa RIGIPS ProMix HYDRO
0,40
kg
7.
Masa szpachlowa RIGIPS ProMix HYDRO
Taśma spoinowa RIGIPS HYDRO
2,80
m
8.
Taśma spoinowa RIGIPS HYDRO
Masa szpachlowa wykończeniowa RIGIPS ProMix HYDRO
0,20
kg
9.
Masa szpachlowa wykończeniowa RIGIPS ProMix HYDRO
Wełna mineralna szklana lub skalna
1,00
m2
10. Wełna mineralna szklana lub skalna
*) GLASROC H Ocean — impregnowana płyta gipsowa odporna na działanie wilgoci, do zastosowań w pomieszczeniach mokrych
i wilgotnych, takich jak łazienki, pralnie, natryski i baseny.
Nakłady materiałowe mają charakter przybliżony i nie zawierają odpadów.
luty 2016
