2. SIWZ - Port Gdynia

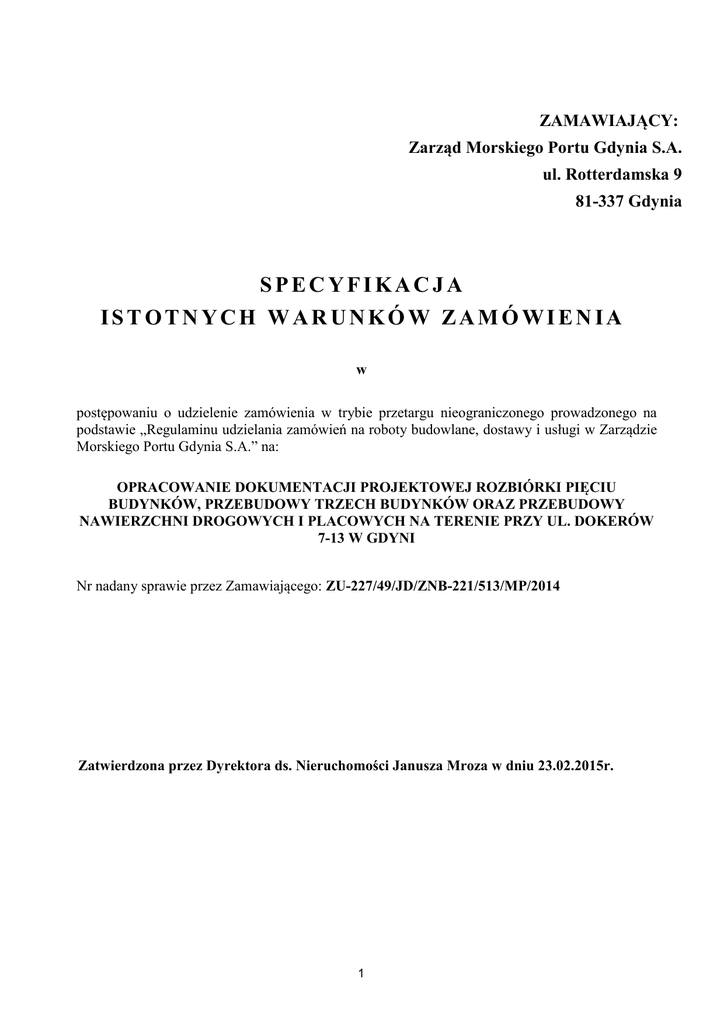

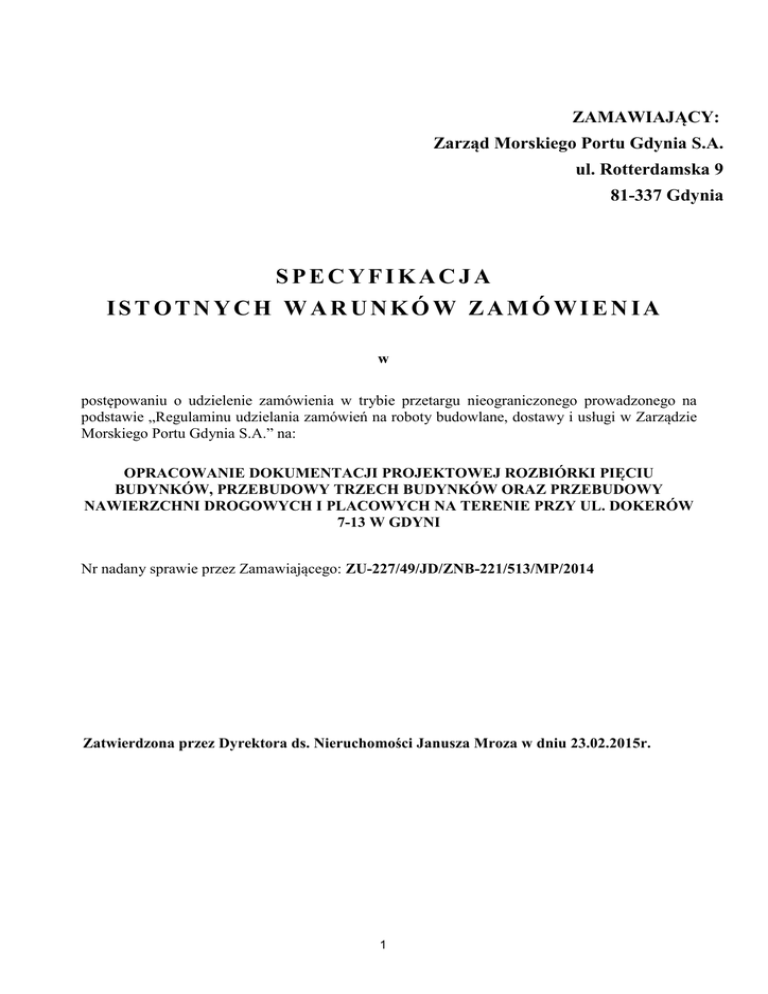

ZAMAWIAJĄCY:
Zarząd Morskiego Portu Gdynia S.A.
ul. Rotterdamska 9
81-337 Gdynia
SPECYFIKACJA
ISTOTNYCH WARUNKÓW ZAMÓWIENIA
w
postępowaniu o udzielenie zamówienia w trybie przetargu nieograniczonego prowadzonego na
podstawie „Regulaminu udzielania zamówień na roboty budowlane, dostawy i usługi w Zarządzie
Morskiego Portu Gdynia S.A.” na:
OPRACOWANIE DOKUMENTACJI PROJEKTOWEJ ROZBIÓRKI PIĘCIU
BUDYNKÓW, PRZEBUDOWY TRZECH BUDYNKÓW ORAZ PRZEBUDOWY
NAWIERZCHNI DROGOWYCH I PLACOWYCH NA TERENIE PRZY UL. DOKERÓW
7-13 W GDYNI
Nr nadany sprawie przez Zamawiającego: ZU-227/49/JD/ZNB-221/513/MP/2014
Zatwierdzona przez Dyrektora ds. Nieruchomości Janusza Mroza w dniu 23.02.2015r.
1
SPIS TREŚCI
1. Rozdział I – Definicje
2. Rozdział II – Informacje o Zamawiającym
3. Rozdział III – Tryb udzielenia zamówienia
4. Rozdział IV – Opis przedmiotu zamówienia
5. Rozdział V – Termin wykonania zamówienia
6. Rozdział VI – Opis warunków udziału w postępowaniu oraz opis sposobu dokonywania oceny spełnienia
tych warunków
7. Rozdział VII – Wykaz oświadczeń lub dokumentów, jakie mają dostarczyć wykonawcy, w tym w celu
potwierdzenia spełniania warunków udziału w postępowaniu
8. Rozdział VIII – Informacje o sposobie porozumiewania się Zamawiającego z Wykonawcami
9. Rozdział IX – Termin związania ofertą
10. Rozdział X – Opis sposobu przygotowania ofert
11. Rozdział XI – Miejsce oraz termin składania i otwarcia ofert
12. Rozdział XII – Opis sposobu obliczenia ceny
13. Rozdział XIII – Kryteria oceny ofert
14. Rozdział XIV – Informacje o formalnościach, jakie powinny zostać dopełnione po wyborze oferty w celu
zawarcia umowy
15. Rozdział XV – Istotne dla stron postanowienia, które zostaną wprowadzone do treści zawieranej umowy
16. Rozdział XVI – Materiały przetargowe
17. Rozdział XVII – Wykaz załączników do SIWZ
18. Rozdział XVIII – Inne postanowienia
2
ROZDZIAŁ I
DEFINICJE
1. Określenia użyte w Specyfikacji Istotnych Warunków Zamówienia oznaczają :
1) SIWZ - niniejsza specyfikacja istotnych warunków zamówienia;
2) postępowanie - postępowanie o udzielenie zamówienia prowadzone przez Zamawiającego na
podstawie „Regulaminu udzielania zamówień na roboty budowlane, dostawy i usługi w Zarządzie
Morskiego Portu Gdynia S.A.” podanego do publicznej wiadomości na stronie internetowej
Zamawiającego: www.port.gdynia.pl oraz SIWZ;
3) Zamawiający - Zarząd Morskiego Portu Gdynia S.A. z siedzibą w Gdyni;
4) Wykonawca - osoba fizyczna, osoba prawna albo jednostka organizacyjna nie posiadająca
osobowości prawnej, która ubiega się o udzielenie Zamówienia, złożyła ofertę na wykonanie
Zamówienia lub zawarła umowę;
5) zamówienie - zamówienie, którego przedmiot został opisany w Rozdziale IV SIWZ;
6) umowa - oznacza umowę w sprawie zamówienia zawartą pomiędzy Zamawiającym, a Wykonawcą
wyłonionym w Postępowaniu.
2. Określenia, o których mowa w ust. 1 zachowują przypisane im znaczenie we wszystkich załącznikach
do SIWZ, w tym we wzorze umowy.
ROZDZIAŁ II
INFORMACJE O ZAMAWIAJĄCYM
1) Zamawiający: Zarząd Morskiego Portu Gdynia Spółka Akcyjna;
2) Adres: 81-337 Gdynia, ul. Rotterdamska 9;
3) KRS: 0000082699 – Sąd Rejonowy Gdańsk – Północ w Gdańsku, VIII Wydział Gospodarczy
Krajowego Rejestru Sądowego;
4) REGON : 191920577;
5) NIP : 9581323524;
6) Kapitał zakładowy: 112 285 300 PLN;
7) Adres do korespondencji w sprawie zamówienia: Zarząd Morskiego Portu Gdynia S.A.
ul. Rotterdamska 9, 81-337 Gdynia, Dział Umów i Rozliczeń, pok. nr 330;
8) Nr faksu w sprawie zamówienia: (58) 627 47 65;
9) Adres e-mail: [email protected], m.kalaczyń[email protected];
10) Adres strony internetowej Zamawiającego: www.port.gdynia.pl.
ROZDZIAŁ
III
TRYB UDZIELENIA ZAMÓWIENIA
1. Postępowanie prowadzone jest w trybie przetargu nieograniczonego, na podstawie Regulaminu,
o którym mowa w Rozdziale I ust. 1 pkt 2) SIWZ.
2. Postępowanie prowadzi się w języku polskim.
ROZDZIAŁ IV
OPIS PRZEDMIOTU ZAMÓWIENIA
1. Przedmiotem zamówienia jest opracowanie dokumentacji projektowej rozbiórki pięciu budynków,
przebudowy trzech budynków oraz przebudowy nawierzchni drogowych i placowych na terenie przy
ul. Dokerów 7-13 w Gdyni, wraz z uzyskaniem prawomocnej decyzji o pozwoleniu na budowę.
3
2. Dane ogólne o budynkach zlokalizowanych przy ul. Dokerów 7-11, przewidzianych do rozbiórki
i przebudowy:
1) Budynek biurowo-socjalny przy ul. Dokerów 7 o nr inw. 105-0115, do całkowitej rozbiórki:
Kubatura budynku – ca. 7811,7 m3
Powierzchnia zabudowy – ca. 816,9 m2
Powierzchnia użytkowa – ca. 1840,4 m2
Ilość kondygnacji nadziemnych – 3
Rok budowy – 1936
Budynek niepodpiwniczony trzykondygnacyjny ze stromym dachem wielospadowym, o konstrukcji
nośnej murowanej z cegły ceramicznej wykończonej obustronnie tynkiem, fundamenty – ławy
żelbetowe. Ściany działowe z cegły ceramicznej i płyt gipsowo-kartonowych, schody żelbetowe,
stropy Ackermana. Dach drewniany kryty fałdową blachą stalową. Posadzki ceramiczne, PCV
i wykładziny dywanowe. Budynek wyposażony jest w rękaw ewakuacyjny, instalację elektryczną,
teletechniczną, c.o., wodno-kanalizacyjną, wentylacyjną mechaniczną i grawitacyjną, instalację
odgromową, hydrantową. Na parterze budynku zlokalizowany jest węzeł c.o.
Przy budynku zlokalizowany jest parking samochodów osobowych o nr inw. 220-2183, o całkowitej
powierzchni około 1145 m2 i o układzie warstw konstrukcji nawierzchni: podłoże gruntowe,
podsypka piaskowa, płyty betonowe.
Budynek wpisany do Gminnej Ewidencji Zabytków dla miasta Gdyni
2) Budynek wielofunkcyjny przy ul. Dokerów 11 o nr inw. 101-0033, do całkowitej rozbiórki:
Kubatura budynku – ca. 8074,74 m3
Powierzchnia zabudowy – ca. 582,0 m2
Powierzchnia użytkowa – ca. 1488,9 m2
Ilość kondygnacji nadziemnych - 2
Ilość kondygnacji podziemnych - 1
Rok budowy - 1940
Budynek dwukondygnacyjny z podpiwniczeniem. Konstrukcja nośna budynku żelbetowa ramowa
z wypełnieniem z cegły ceramicznej, fundamenty żelbetowe. Ściany działowe z cegły pełnej. Słupy
żelbetowe, stropy żelbetowe prefabrykowane i Ackermana, dach żelbetowy kryty papą, posadzki
betonowe. Rampa prowadząca na parter budynku o konstrukcji żelbetowej. Ściany oporowe przy
pochylni do piwnicy budynku murowane z cegły pełnej, schody zewnętrzne betonowe. Budynek
wyposażony jest w instalację elektryczną, teletechniczną, wentylację grawitacyjną, instalację c.o.,
wodno - kanalizacyjną, odgromową.
Budynek wpisany do Gminnej Ewidencji Zabytków dla miasta Gdyni
3) Budynek magazynowy ul. Dokerów 11 o nr inw. 104-0452, do całkowitej rozbiórki:
Kubatura budynku – ca. 1 219,2 m3
Powierzchnia zabudowy – ca. 254,5 m2
Powierzchnia użytkowa – ca. 218,6 m2
Ilość kondygnacji nadziemnych - 1
Rok budowy - 1938
4
Budynek parterowy, niepodpiwniczony. Konstrukcja nośna budynku murowana, fundamenty
betonowe. Dach drewniany kryty papą. Posadzki betonowe oraz z lastrico. Budynek wyposażony
jest w instalację elektryczną i odgromową.
Budynek wpisany do Gminnej Ewidencji Zabytków dla miasta Gdyni
4) Budynek socjalny przy ul. Dokerów 11 o nr inw. 109-0455, do całkowitej rozbiórki:
Kubatura budynku – ca. 874,51 m2
Powierzchnia zabudowy – ca. 146,73 m2
Powierzchnia użytkowa – ca. 233,37 m2
Ilość kondygnacji nadziemnych – 1
Ilość kondygnacji podziemnych - 1
Rok budowy - 1938
Budynek jednokondygnacyjny w całości podpiwniczony, o konstrukcji nośnej budynku murowanej
z cegły ceramicznej, fundamenty betonowe, stropy żelbetowe. Dach o konstrukcji drewnianej, kryty
papą, schody zewnętrzne betonowe. Budynek wyposażony jest w instalację elektryczną,
teletechniczną, c.o., wodno-kanalizacyjną, odgromową, alarmową.
Budynek wpisany do Gminnej Ewidencji Zabytków dla miasta Gdyni
5) Budynek biurowo-socjalny przy ul. Dokerów 11 o nr inw. 105-0364, do częściowej rozbiórki i
przebudowy:
Kubatura budynku – ca. 6 686,1 m3,
Powierzchnia zabudowy – ca. 467,8 m2,
Powierzchnia użytkowa – ca. 1580,8 m2,
Ilość kondygnacji nadziemnych – 4,
Rok budowy – 1974.
Budynek niepodpiwniczony, czterokondygnacyjny, o konstrukcji żelbetowej, prefabrykowanej,
szkieletowej. Posadowiony na żelbetowych stopach i ławach. Stropy są wykonane
z prefabrykowanych, żelbetowych płyt kanałowych i oparte na prefabrykowanych podciągach
żelbetowych. Na parterze budynku zlokalizowane są pomieszczenia warsztatowe, funkcjonalnie
związane z przylegającym budynkiem warsztatowym 101-0362 i przeznaczone do przebudowy
w ramach niniejszego przedmiotu zamówienia, a na I, II i III kondygnacji pomieszczenia biurowe
i socjalne. Budynek przylega od strony ścian szczytowych do sąsiednich parterowych obiektów
warsztatowych o nr inw. 101-0362 i o nr inw. 101-0363. Dach płaski – ze stropodachem
wentylowanym, przykryty płytkami korytkowymi opartymi na ażurowych ściankach murowanych,
kryty papą asfaltową. Budynek wyposażony jest w instalacje: elektryczną, teletechniczną, wodnokanalizacyjną, centralnego ogrzewania, przeciwpożarową (wodociągową), odgromową, wentylację
mechaniczną i grawitacyjną. Na parterze budynku zlokalizowany jest węzeł c.o.
6) Budynek warsztatowy przy ul. Dokerów 11 o nr inw. 101-0362, do częściowej przebudowy:
Kubatura budynku – ca. 2769,9 m3,
Powierzchnia zabudowy – ca. 389,6 m2,
Powierzchnia użytkowa – ca. 349,7 m2,
Ilość kondygnacji nadziemnych – 1,
5
Rok budowy – 1972.
Budynek parterowy o konstrukcji nośnej żelbetowej, ławy i stopy fundamentowe żelbetowe, słupy
żelbetowe. Ściany szczytowe i wewnętrzne murowane z cegły pełnej.
Dach o konstrukcji żelbetowej, z płyt żebrowych opartych na dźwigarach strunobetonowych,
pokryty papą na izolacji termicznej z płyt pilśniowych twardych i miękkich. Posadzka betonowa
utwardzona na płycie betonowej i ubitym piasku. Budynek wyposażony jest w instalację
elektryczną, c.o., wodno-kanalizacyjną, instalację grawitacyjną i mechaniczną.
7) Budynek magazynowy „S” przy ul. Dokerów 9 o nr inw. 104-0509, do częściowej przebudowy:
Kubatura budynku – ca. 67 660,22 m2,
Powierzchnia zabudowy – ca. 5 324,04 m2,
Powierzchnia użytkowa – ca. 5 852,33 m2,
Ilość kondygnacji:
część budynku magazynowa – 1 kondygnacja nadziemna,
część budynku biurowo-socjalna – 3 kondygnacje nadziemne, 1 kondygnacja podziemna,
Rok budowy – 1960.
Część magazynowa budynku parterowa o konstrukcji nośnej żelbetowej. Część biurowo-socjalna,
murowana, czterokondygnacyjna, podpiwniczona.
Część magazynowa posadowiona na stopach żelbetowych, konstrukcja nośna prefabrykowana,
o ścianach zewnętrznych podłużnych żelbetowych i ścianach szczytowych z cegły cementowej.
Posadzki betonowe, dach o konstrukcji żelbetowej kryty blachą, z izolacją termiczną i papą. Część
biurowo-socjalna budynku wyposażona jest w instalację elektryczną, wodociągową, teletechniczną,
wodno-kanalizacyjną, wentylację mechaniczną i grawitacyjną, odgromową, hydrantową. Część
magazynowa wyposażona w instalację elektryczną, odgromową i hydrantową.
3. Szczegółowy zakres przedmiotu zamówienia obejmuje:
1) opracowanie koncepcji planu zagospodarowania terenu przeznaczonego pod przebudowę dla całej
inwestycji celem uzyskania decyzji o warunkach zabudowy obejmującego:
a) kompleksową rozbiórkę budynków o nr inw. 105-0115, 101-0033, 104-0452, 109-0455,
b) częściową rozbiórkę czterokondygnacyjnego budynku o nr inw. 105-0364 z pozostawieniem
pomieszczeń funkcjonalnie związanych z budynkiem warsztatowym o nr inw. 101-0362 oraz
z ich przebudową,
c) budowę wjazdu do magazynu S o nr inw. 104-0509 od strony ściany szczytowej na terenie po
rozbiórce budynków o nr inw. 101-0033, 104-0452, 109-0455,
d) budowę placu składowego na terenie po rozbiórce budynku o nr inw. 105-0115
i zlokalizowanego przy nim parkingu samochodów osobowych o nr inw. 220-2183,
e) budowę nowych oraz przebudowę istniejących nawierzchni drogowych w rejonie budynków
przeznaczonych do rozbiórki i przebudowy, a zlokalizowanych na terenie przy ul. Dokerów
7-13,
f) budowę ogrodzenia o wysokości około 2,10 m od strony ulicy Indyjskiej z zachowaniem
istniejących bram oraz dowiązaniem do odcinków ogrodzenia już istniejącego;
projektu
koncepcyjnego
częściowej
rozbiórki
2) opracowanie
wielobranżowego
czterokondygnacyjnego budynku o nr inw. 105-0364, z pozostawieniem pomieszczeń na parterze
budynku oraz ich przebudową z uwzględnieniem następujących wytycznych Zamawiającego:
6
a) przebudowy pomieszczeń na parterze budynku o nr inw. 105-0364 i wynikowo w budynku o nr
inw. 101-0362, funkcjonalnie powiązanych ze sobą z wykorzystaniem projektu budowlanego
i wykonawczego przebudowy budynku biurowo-socjalnego przy ul. Dokerów 11 o nr inw.
105-0364, opracowanych przez firmę AKO Architekci w latach 2012-2013,
b) określenia etapowania realizacji robót we wszystkich branżach w sposób zapewniający stałe
użytkownie pomieszczeń w budynku o nr inw. 101-0362, zasilanie we wszystkie media, w tym
energię cieplną i elektryczną oraz bieżącą eksploatację obiektu i urządzeń w sposób
maksymalnie ograniczający uciążliwości przebudowy oraz zapewniający użytkownikom
bezpieczną komunikację pieszą do sąsiadujących obiektów,
c) budowy ogrodzenia od strony ulicy Indyjskiej na terenie po wyburzonym częściowo budynku,
o konstrukcji istniejącego ogrodzenia terenów portowych w tym rejonie,
d) przebudowy i dostosowania do nowych funkcji i potrzeb kolidującej oraz zbędnej infrastruktury
podziemnej i nadziemnej ZMPG S.A.,
e) budynek o nr inw. 105-0364 zasilany jest linią kablową bezpośrednio ze stacji
transformatorowej T-221, zlokalizowanej w budynku o nr inw. 109-0361; linię kablową
w przypadku wyłączenia trwale unieczynnić; dodatkowo w budynku o nr inw. 105-0364
znajduje się rozdzielnica RGO, zasilana również ze stacji T-221, która zasila oświetlenie
wewnętrzne budynku o nr inw. 105-0364 oraz budynku sąsiedniego o nr inw. 101-0362;
w związku z powyższym należy stosownie przebudować oświetlenie wewnętrzne budynku o nr
inw. 101-0362 i pozostawionej części budynku o nr inw. 105-0364,
f) zabezpieczenia i przebudowania wszystkich sieci kablowych SN 15 kV i nn 0,4 kV
zlokalizowanych w bezpośrednim sąsiedztwie budynku,
g) lokalizacji przebudowywanych rozdzielnic i złącz kablowych w miejscach nienarażonych
w sposób bezpośredni na uszkodzenia mechaniczne oraz niekolidujących z nowym
zagospodarowaniem terenu,
h) zaprojektować przebudowę istniejącej sieci elektroenergetycznej w niezbędnym zakresie;
w miarę możliwości zachować istniejące trasy linii kablowych; w przypadku pokrycia
nawierzchnią nierozbieralną przewidzieć budowę kanalizacji kablowej wielootworowej z rur
PVC φ 110 i 160 wraz z niezbędną ilością studni kablowych; nośność studni dostosować do
projektowanej nawierzchni,
i) zlikwidować kolizyjną i zbędną infrastrukturę elektroenergetyczną podziemną i nadziemną;
etapowanie robót winno umożliwiać zachowanie ciągłości zasilania w energię cieplną i
elektryczną do istniejących obiektów,
j) na czynnych liniach kablowych niepodlegających przebudowie zastosować rury osłonowe
dwudzielne φ 110 i 160,
k) głównym węzłem teleinformatycznym dla obiektów przy ul. Dokerów i ul. Indyjskiej jest
pomieszczenie centrali informatycznej zlokalizowanej na parterze w budynku biurowolaboratoryjnym przy ul. Indyjskiej 13 (nr inw. 105-0527),
l) przebudowa kabla OTK 6G w relacji: Indyjska 13 - Dokerów 11, do pozostawionej części
budynku o nr inw. 105-0364,
m) zmiany urządzeń sieciowych tak, aby mogły one korzystać z nowej struktury sieci tj. wymiana
konwerterów i wkładek światłowodowych z wielomodowych na jedno-modowe w sieci
ZMPG S.A. oraz w wydzielonej sieci Ochrony Przejścia Granicznego,
n) przebudowy kabla sieci teletechnicznej XzTKMXpw 25x4x0,6 z budynku o nr inw. 105-0364
do budynku przy ul. Indyjskiej 13,
7
o) przebudowy kabla sieci teletechnicznej XzTKMXpw 10x4x0,6 z budynku o nr inw. 105-0364
do budynku dysponentów Bazy Sprzętu o nr inw. 102-0366,
p) przebudowy kabla sieci teletechnicznej XzTKMXpw 10x4x0,6 z budynku o nr inw. 105-0364
do budynku stacji paliw o nr inw. 103-0365,
q) przebudowy kabla w sieci teletechnicznej YTKSY 20x2x0,5 6 z budynku o nr inw. 105-0364 do
budynku warsztatów o nr inw. 101-0362,
r) adaptacji pomieszczenia w nieulegającej rozbiórce części budynku przy ul. Dokerów 11 o nr
inw. 101-0364 na potrzeby węzła teleinformatycznego z lokalizacją od strony ulicy Indyjskiej,
s) wykonania nowych podejść kanalizacji teletechnicznej od istniejącego ciągu w ulicy do nowej
lokalizacji węzła teleinformatycznego,
t) wybudowania instalacji telefonicznej do nowego węzła,
u) wykonania nowej instalacji do innych miejsc w budynkach o nr inw. 101-0362 i 105-0364 pod
potrzeby użytkownika,
v) przebudowania kabli
teleinformatycznego,
systemu
monitoringu
PORTU
do
nowej
lokalizacji
węzła
w) doprowadzenia do budynków o nr inw. 101-0363, 109-0361, 102-0360, 103-0365 kanalizacji
kablowej 2xSRS110/6,3 ze studniami oraz nowych przyłączy telefonicznych z wykorzystaniem
kabli uwolnionych w wyniku realizacji robót rozbiórkowych,
x) określenia ilości oraz sposobu dalszego zagospodarowania materiałów pochodzących
z rozbiórki, w tym ilości pełnowartościowych materiałów przewidzianych do ponownego
wbudowania, z uwzględnieniem wszystkich branż,
y) odtworzyć nawierzchnie drogowe i chodnikowe zgodnie z projektem ich przebudowy
obejmującym przedmiot niniejszego Zamówienia,
z) nawierzchnie powinny dowiązywać się wysokościowo do istniejącej i wykonywanej obecnie
infrastruktury (ulica Dokerów i Indyjska); dopuszczalne są korekty wysokościowe przyległych
terenów jeżeli jest to konieczne,
aa) należy wykonać projekt tymczasowej organizacji ruchu na czas realizacji robót drogowych
zapewniającej przejezdność ulicą Dokerów i Indyjską,
bb) rozbiórki i przebudowy istniejących oraz budowy nowych sieci oraz przyłączy wodociągowych,
cieplnych, sanitarnych i kanalizacji deszczowej z uwzględnieniem rozwiązań zawartych w
projekcie budowlanym i wykonawczym „Przebudowy kanalizacji deszczowej i sanitarnej w
rejonie budynków bazy sprzętu zmechanizowanego przy ul. Dokerów w Gdyni wraz z
przebudową nawierzchni” oraz z uwzględnieniem nowych funkcji użytkowych,
cc) na pozyskanej po wyburzeniu części budynku powierzchni, należy zastosować nawierzchnię
uniemożliwiającą przenikanie zanieczyszczeń do środowiska gruntowo-wodnego,
dd) uzgodnienia projektu koncepcyjnego z rzeczoznawcami ds. bhp., p.poż, sanit.-hig. oraz z
Działem Budynków i Zaplecza Technicznego, z Działem Budowli Energetycznych i Wodnych,
z Działem Informatyki i Telekomunikacji;
3) opracowanie wielobranżowego projektu koncepcyjnego wjazdu do magazynu S o nr inw. 104-0509
od strony ściany szczytowej, na terenie po rozbiórce budynków o nr inw. 101-0033, 104-0452, 1090455 wraz z przebudową konstrukcji posadzki na ciągu komunikacyjnym w obu komorach
magazynu z uwzględnieniem następujących wytycznych Zamawiającego:
a) wykonania niezbędnych badań geotechnicznych w kontekście planowanej przebudowy terenu i
posadzki w magazynie,
8
b) budowy podjazdu zewnętrznego przy ścianie szczytowej magazynu S o nośności 10 ton/m2,
długości co najmniej 19,0 m oraz szerokościach co najmniej 7,0 m przy wjeździe do budynku i
szerokości co najmniej 16,0 m na poziomie terenu przy wjeździe na podjazd wraz z
zabezpieczeniem nowego podjazdu pachołkami stałymi i bezprogowym połączeniem z posadzką
w magazynie,
c) budowy otworu i osadzenia bramy wjazdowej w ścianie szczytowej magazynu S i w wewnętrznej
ścianie wygrodzenia pożarowego, o szerokości co najmniej 6,0 m i wysokości co najmniej 7,0 m,
rolowanej z drzwiami, z napędem elektrycznym oraz systemem awaryjnego ręcznego otwierania
i zamykania,
d) wymiany dwóch bram wjazdowych w magazynie S od strony ulicy Dokerów (bramy nr 2 i 6 o
szerokości 4,30 m i wysokości 3,0 m) na bramy o konstrukcji stalowej rolowane, z napędem
elektrycznym oraz systemem awaryjnego ręcznego otwierania i zamykania oraz wymiarach
maksymalnie wykorzystujących otwór pomiędzy elementami nośnymi ściany zewnętrznej
magazynu,
e) przebudowy konstrukcji posadzki magazynu S do nośności 10 ton/m2 na szerokości trasy
przejazdu pojazdów transportowych tj. minimum 7,0 m,
f) rozbiórki fundamentów zlokalizowanych w magazynie S w komorze 0/18 poniżej poziomu
posadzki oraz likwidacji kanałów technologicznych kolidujących z przebudowywaną konstrukcją
posadzki w magazynie (w załączeniu rzut fundamentów),
g) przebudowy i dostosowania do nowych funkcji i potrzeb kolidującej oraz zbędnej infrastruktury
podziemnej i nadziemnej ZMPG S.A.,
h) wszystkie sieci kablowe SN 15 kV i nn 0,4 kV zlokalizowane w bezpośrednim sąsiedztwie
budynków muszą zostać bezwzględnie zabezpieczone i przebudowane; przebudowywane
rozdzielnice i złącza kablowe lokalizować w miejscach nienarażonych w sposób bezpośredni na
uszkodzenia mechaniczne oraz niekolidujące z nowym zagospodarowaniem terenu;
zaprojektować przebudowę istniejącej sieci elektroenergetycznej w niezbędnym zakresie; w
miarę możliwości zachować istniejące trasy linii kablowych; w przypadku pokrycia nawierzchnią
nierozbieralną przewidzieć budowę kanalizacji kablowej wielootworowej z rur PVC φ 110 i 160
wraz z niezbędną ilością studni kablowych; nośność studni dostosować do projektowanej
nawierzchni; zlikwidować kolizyjną i zbędną infrastrukturę elektroenergetyczną podziemną i
nadziemną; etapowanie robót winno umożliwiać zachowanie ciągłości zasilania do istniejących
obiektów; na czynnych liniach kablowych niepodlegających przebudowie zastosować rury
osłonowe dwudzielne φ 110 i 160,
i) budowy ogrodzenia od strony ulicy Indyjskiej celem wygrodzenia terenu po wyburzonych
częściowo budynkach, o konstrukcji istniejącego ogrodzenia terenów portowych w tym rejonie,
j) budowy nawierzchni drogowych i chodnikowych dowiązanych wysokościowo do istniejącej
i wykonywanej obecnie infrastruktury (ulica Dokerów i Indyjska) z wykorzystaniem projektu
budowlanego i wykonawczego „Przebudowy kanalizacji deszczowej i sanitarnej w rejonie
budynków bazy sprzętu zmechanizowanego przy ul. Dokerów w Gdyni wraz z przebudową
nawierzchni”; dopuszczalne są korekty wysokościowe przyległych terenów jeżeli jest to
konieczne; należy zachować istniejący przejazd między ulicami Dokerów i Indyjską; należy
wykonać projekt tymczasowej organizacji ruchu na czas realizacji robót, zapewniającej
przejezdność ulicą Dokerów i Indyjską,
k) rozbiórki i przebudowy istniejących oraz budowy nowych sieci oraz przyłączy wodociągowych,
cieplnych, sanitarnych i kanalizacji deszczowej z uwzględnieniem rozwiązań zawartych w
projekcie budowlanym i wykonawczym „Przebudowy kanalizacji deszczowej i sanitarnej w
rejonie budynków bazy sprzętu zmechanizowanego przy ul. Dokerów w Gdyni wraz z
przebudową nawierzchni” oraz z uwzględnieniem nowych funkcji użytkowych,
9
l) na pozyskanej po wyburzeniu budynków powierzchni, należy zastosować nawierzchnię
uniemożliwiającą przenikanie zanieczyszczeń do środowiska gruntowo-wodnego,
m) określenia ilości oraz sposobu dalszego zagospodarowania materiałów pochodzących z rozbiórki,
w tym ilości pełnowartościowych materiałów przewidzianych do ponownego wbudowania, z
uwzględnieniem wszystkich branż,
n) uzgodnienia projektu koncepcyjnego z rzeczoznawcami ds. bhp., p.poż, sanit.-hig. oraz z
Działem Budynków i Zaplecza Technicznego ZMPG S.A.;
4) opracowanie wielobranżowego projektu koncepcyjnego budowy placu składowego na terenie po
rozbiórce budynku o nr inw. 105-0115 i zlokalizowanego przy nim parkingu samochodów
osobowych o nr inw. 220-2183 z uwzględnieniem następujących wytycznych Zamawiającego:
a) wykonania niezbędnych badań geotechnicznych w kontekście planowanej przebudowy terenu,
b) budowy nawierzchni placu z wykorzystaniem projektu p.n.: „Rozbudowa infrastruktury portowej
do obsługi statków ro-ro z dostępem drogowym i kolejowym w Porcie Gdynia”, o konstrukcji
betonowej kompozytowej C35/45 (klasa ekspozycji XF4) z dodatkiem zbrojenia rozporoszonego
np. typu DRAMIX 30kg/m3 o grubości 30 cm na chudym betonie cementowym 6-9 MPa o
grubości 30 cm oraz na kruszywie naturalnie stabilizowanym cementem 2,5 Mpa o grubości 18
cm, U ≥ 5, C=1-5, z dowiązaniem wysokościowym do nawierzchni placu istniejącego oraz do
istniejącej i wykonywanej obecnie infrastruktury (ulica Dokerów i Indyjska), przewidując
ewentualne korekty wysokościowe przyległych terenów i z zachowaniem istniejącego przejazdu
między ulicami Dokerów i Indyjską; zakres zagospodarowania terenu po rozbiórce budynku o nr
inw. 105-0115 nie powinien ingerować w ten projekt w sposób skutkujący zmianą funkcji
zrealizowanej infrastruktury,
c) odtworzenie nawierzchni drogowych oraz drogowo-kolejowych rozebranych w związku z
realizacją robót rozbiórkowych budynku 105-0115,
d) określenia ilości oraz sposobu dalszego zagospodarowania materiałów pochodzących z rozbiórki,
w tym ilości pełnowartościowych materiałów przewidzianych do ponownego wbudowania, z
uwzględnieniem wszystkich branż,
e) budowy ogrodzenia od strony ulicy Indyjskiej po wyburzonym budynku, o konstrukcji
istniejącego ogrodzenia terenów portowych w tym rejonie,
f) rozbiórki i przebudowy istniejących oraz budowy nowych sieci oraz przyłączy wodociągowych,
cieplnych, sanitarnych i kanalizacji deszczowej z uwzględnieniem rozwiązań zawartych w
projekcie budowlanym i wykonawczym „Przebudowy kanalizacji deszczowej i sanitarnej w
rejonie budynków bazy sprzętu zmechanizowanego przy ul. Dokerów w Gdyni wraz z
przebudową nawierzchni” oraz z uwzględnieniem nowych funkcji użytkowych,
g) przebudowy i dostosowania do nowych funkcji i potrzeb kolidującej oraz zbędnej infrastruktury
podziemnej i nadziemnej ZMPG S.A.,
h) opracowania projektu tymczasowej organizacji ruchu w okresie realizacji inwestycji oraz
docelowej organizacji ruchu, zapewniającej przejezdność ulicą Dokerów i Indyjską,
i) przebudowania całego układu sieciowego uwzględniającego nowe zagospodarowanie terenu, a
związanego z lokalizacją złącza kablowego ZK-223-03 na budynku o nr inw. 105-0115,
wybudowanego w ramach zadania inwestycyjnego p.n.: „Rozbudowa infrastruktury portowej do
obsługi statków ro-ro z dostępem drogowym i kolejowym w Porcie Gdynia” , zasilającego m.in.
wyżej wymieniony budynek oraz obiekty znajdujące się w sąsiedztwie; złącze kablowe zasilane
jest w układzie pierścieniowym, w związku z powyższym należy przebudować cały układ
sieciowy uwzględniający nowe zagospodarowanie terenu; oświetlenie nowopowstałego placu
zaprojektować z uwzględnieniem masztów oświetleniowych wykonanych w ramach oświetlenia
placu powstałego po rozbiórce magazynu R,
10
j) zabezpieczenia i przebudowania wszystkich sieci kablowych SN 15 kV i nn 0,4 kV
zlokalizowanych w bezpośrednim sąsiedztwie,
k) lokalizacji przebudowywanych rozdzielnic i złącz kablowych w miejscach nienarażonych w
sposób bezpośredni na uszkodzenia mechaniczne oraz niekolidujących z nowym
zagospodarowaniem terenu,
l) przebudowania istniejącej sieci elektroenergetycznej w niezbędnym zakresie przy zachowaniu w
miarę możliwości istniejących tras linii kablowych; w przypadku zastosowania nawierzchni
nierozbieralnych przewidzieć budowę kanalizacji kablowej wielootworowej z rur PVC φ 110 i
160 wraz z niezbędną ilością studni kablowych o nośności studni dostosowanej do projektowanej
nawierzchni,
m) zlikwidowania kolizyjnej i zbędnej infrastruktury elektroenergetycznej podziemnej i nadziemnej
z uwzględnieniem etapowania robót umożliwiającym zachowanie ciągłości zasilania istniejących
obiektów,
n) zastosowania na czynnych niepodlegających przebudowie liniach kablowych rur osłonowych
dwudzielnych φ 110 i 160,
o) w związku z pełnieniem przez wyburzany budynek funkcji węzła sieci telefonicznej i
informatycznej dla innych obiektów, należy przewidzieć budowę i likwidację odcinków
kanalizacji, budowę i modernizację sieci kablowej zewnętrznej oraz ewentualnie adaptację
pomieszczeń na potrzeby węzłów sieci w innych budynkach, które nie ulegną likwidacji,
p) głównym węzłem teleinformatycznym dla obiektów przy ul. Dokerów i ul. Indyjskiej jest
pomieszczenie centrali informatycznej w budynku biurowo-laboratoryjnym przy ul. Indyjskiej 13
(nr inw. 105-0527),
q) wymiany kabla OTK 12G w relacji Dokerów 7 - Indyjska 2, na kabel OTK 12J w relacji Indyjska
13 - Indyjska 2,
r) wymiany kabla OTK 8G w relacji Dokerów 7 - Magazyn nr 15, na kabel OTK 12J w relacji
Indyjska 13 - Magazyn nr 15,
s) wymiany kabla OTK 6G w relacji Dokerów 7 - Dokerów 9, na kabel OTK 12J w relacji Indyjska
13 - Dokerów 9,
t) zmiany urządzeń sieciowych tak, aby mogły one korzystać z nowej struktury sieci tj. wymiana
konwerterów i wkładek światłowodowych z wielomodowych na jedno-modowe w sieci ZMPG
S.A. oraz w wydzielonej sieci Ochrony Przejścia Granicznego,
u) przebudowy kabla sieci teletechnicznej XzTKMXpw 10x4x0,6 z budynku przy ul. Dokerów 7 do
Magazynu nr 15,
v) uzgodnienia projektu koncepcyjnego z rzeczoznawcami ds. bhp., p.poż, sanit.-hig. oraz z
Działem Budynków i Zaplecza Technicznego, z Działem Budowli Energetycznych i Wodnych, z
Działem Informatyki i Telekomunikacji, z Działem Zarządzania Projektami Unijnymi oraz z
Działem Budowli Hydrotechnicznych ZMPG S.A.
5) opracowanie wielobranżowego projektu koncepcyjnego przebudowy istniejących nawierzchni
drogowych oraz budowy nowych nawierzchni drogowych na terenie po rozbiórce budynków przy ul.
Dokerów 7-13 z uwzględnieniem następujących wytycznych Zamawiającego:
a) wykonania niezbędnych badań geotechnicznych w kontekście planowanej przebudowy terenu,
b) przebudowy istniejących i budowy nowych nawierzchni drogowych i chodnikowych na terenie
posesji Dokerów 7-13 w tym po rozbiórce budynków o nr inw. 101-0033, 109-0455, 104-0952
i po częściowej rozbiórce budynku o nr inw. 105-0364, z dowiązaniem wysokościowym do
istniejącej i wykonywanej obecnie infrastruktury w ramach projektu „Rozbudowa infrastruktury
portowej do obsługi statków ro-ro z dostępem drogowym i kolejowym w Porcie Gdynia”,
11
przewidując ewentualne korekty wysokościowe przyległych terenów, z zachowaniem
istniejącego przejazdu między ulicami Dokerów i Indyjską, o konstrukcji zgodnej z projektem
budowlanym i wykonawczym „Przebudowa kanalizacji deszczowej i sanitarnej w rejonie
budynków bazy sprzętu zmechanizowanego przy ul. Dokerów w Gdyni wraz z przebudową
nawierzchni”,
c) zastosować nawierzchnię uniemożliwiającą przenikanie zanieczyszczeń do środowiska
gruntowo-wodnego,
d) budowy ogrodzenia od strony ulicy Indyjskiej, o konstrukcji istniejącego ogrodzenia terenów
portowych w tym rejonie,
e) określenia ilości oraz sposobu dalszego zagospodarowania materiałów pochodzących z rozbiórki,
w tym ilości pełnowartościowych materiałów przewidzianych do ponownego wbudowania, z
uwzględnieniem wszystkich branż,
f) budynki o nr inwentarzowych 101-0033, 104-0452, 109-0455 są zlokalizowane wzdłuż
ul. Dokerów, która również jest obecnie przebudowywana w ramach ww. projektu unijnego, w
związku z czym przy opracowaniu dokumentacji projektowej na rozbiórkę tych budynków
należy wziąć pod uwagę zakres przebudowy ulicy Dokerów,
g) nawierzchnie dowiązywać wysokościowo do istniejącej i wykonywanej obecnie infrastruktury
(plac po rozbiórce magazynu R, ulica Dokerów i Indyjska); dopuszczalne są korekty
wysokościowe przyległych terenów jeżeli jest to konieczne; należy zachować istniejący przejazd
między ulicami Dokerów i Indyjską; należy wykonać projekt tymczasowej organizacji ruchu na
czas realizacji robót,
h) przewidzieć budowę i likwidację odcinków kanalizacji telefonicznej i informatycznej, budowę i
modernizację sieci kablowej zewnętrznej,
i) rozbiórki i przebudowy istniejących oraz budowy nowych sieci oraz przyłączy wodociągowych,
cieplnych, sanitarnych i kanalizacji deszczowej z uwzględnieniem rozwiązań zawartych w
projekcie budowlanym i wykonawczym „Przebudowa kanalizacji deszczowej i sanitarnej w
rejonie budynków bazy sprzętu zmechanizowanego przy ul. Dokerów w Gdyni wraz z
przebudową nawierzchni” oraz z uwzględnieniem nowych funkcji użytkowych po rozbiórce i
przebudowie budynków,
j) przebudowania istniejącej sieci elektroenergetycznej w niezbędnym zakresie przy zachowaniu w
miarę możliwości istniejących tras linii kablowych; w przypadku zastosowania nawierzchni
nierozbieralnych przewidzieć budowę kanalizacji kablowej wielootworowej z rur PVC φ 110 i
160 wraz z niezbędną ilością studni kablowych o nośności studni dostosowanej do projektowanej
nawierzchni,
k) wszystkie sieci kablowe SN 15 kV i nn 0,4 kV zlokalizowane w bezpośrednim sąsiedztwie
muszą zostać bezwzględnie zabezpieczone i przebudowane,
l) przebudowywane rozdzielnice i złącza kablowe lokalizować w miejscach nienarażonych w
sposób bezpośredni na uszkodzenia mechaniczne oraz niekolidujące z nowym
zagospodarowaniem terenu,
m) zlikwidowania kolizyjnej i zbędnej infrastruktury elektroenergetycznej podziemnej i nadziemnej
z uwzględnieniem etapowania robót umożliwiającym zachowanie ciągłości zasilania istniejących
obiektów,
n) zastosowania na czynnych niepodlegających przebudowie liniach kablowych rur osłonowych
dwudzielnych φ 110 i 160,
o) przebudowy i dostosowania do nowych funkcji i potrzeb kolidującej oraz zbędnej infrastruktury
podziemnej i nadziemnej ZMPG S.A.,
12
p) opracowania projektu tymczasowej organizacji ruchu w okresie realizacji inwestycji oraz
docelowej organizacji ruchu, zapewniającej przejezdność ulicą Dokerów i Indyjską,
q) uzgodnienia projektu koncepcyjnego z rzeczoznawcami ds. bhp., p.poż, sanit.-hig. oraz z
Działem Budynków i Zaplecza Technicznego, z Działem Budowli Energetycznych i Wodnych, z
Działem Informatyki i Telekomunikacji oraz z Działem Budowli Hydrotechnicznych ZMPG
S.A.;
6) opracowanie raportu o oddziaływaniu przedsięwzięcia na środowisko poprzedzonego opracowaniem
karty informacyjnej przedsięwzięcia dla całej inwestycji;
7) uzyskanie decyzji o oddziaływaniu przedsięwzięcia na środowisko;
8) uzyskanie decyzji o warunkach zabudowy dla całej inwestycji;
9) opracowanie kompleksowego
obejmującego:
wielobranżowego
projektu
budowlanego
całej
inwestycji
a) rozbiórkę budynków o nr inw. 105-0115, 101-0033, 104-0452, 109-0455 przy ul. Dokerów 7-11
wraz z infrastrukturą techniczną z uwzględnieniem następujących wytycznych Zamawiającego:
− rozbiórki wszystkich budynków wraz z fundamentami, przyłączami zewnętrznymi i sieciami,
− przebudowy i budowy nawierzchni drogowych, chodnikowych i drogowo-kolejowych na
terenie po ich rozbiórce zgodnie z warunkami określonymi w niniejszej specyfikacji,
− nawierzchnie powinny dowiązywać się wysokościowo i pod względem konstrukcyjnym do
istniejącej i wykonywanej obecnie infrastruktury (plac po magazynie R, ulica Dokerów i
Indyjska); dopuszczalne są korekty wysokościowe przyległych terenów jeżeli jest to
konieczne,
− zachowania istniejącego przejazdu między ulicami Dokerów i Indyjską,
− wykonać projekt tymczasowej organizacji ruchu na czas realizacji robót, zapewniającej
przejezdność ulicą Dokerów i Indyjską,
− obecnie realizowanego zakresu przebudowy ulicy Dokerów,
− przebudowy i dostosowania do nowych funkcji i potrzeb kolidującej oraz zbędnej
infrastruktury podziemnej i nadziemnej ZMPG S.A., w tym zapewnienia zasilania w c.o., c.t.
oraz c.w.u. nie przeznaczonych do rozbiórki budynków lub ich części tj. 105-0364, 1010362, 101-0363, 105-0364, 109-0361,
− zapewnienia etapowania realizacji robót we wszystkich branżach w sposób zapewniający
stałe użytkownie, zasilanie w energię elektryczną i bieżącą eksploatację innych obiektów i
urządzeń w rejonie realizowanych robót rozbiórkowych oraz zapewnienia wszystkim
użytkownikom bezpiecznej komunikacji kołowej i pieszej w rejonie realizowanych robót
rozbiórkowych,
− budowy ogrodzenia przy ul. Indyjskiej o konstrukcji istniejącego ogrodzenia terenów
portowych w tym rejonie z zachowaniem istniejących bram i jego ciągłości,
− przy budynkach o nr inw. 101-0033, 109-0455 i 104-0452 znajduje się złącze kablowe RS222-01 przebudowane w ramach zadania inwestycyjnego III faza ro-ro; złącze kablowe
zasila min. wnioskowane budynki oraz obiekty znajdujące się w sąsiedztwie. złącze kablowe
zasilane jest w układzie pierścieniowym, w związku z powyższym należy przebudować cały
układ sieciowy uwzględniający nowe zagospodarowanie terenu,
− przy budynku o nr inw. 105-0115 znajduje się złącze kablowe ZK-223-03 wybudowane w
ramach zadania inwestycyjnego III faza ro-ro; złącze kablowe zasila min. wnioskowany
budynek oraz obiekty znajdujące się w sąsiedztwie. złącze kablowe zasilane jest w układzie
13
pierścieniowym, w związku z powyższym należy przebudować cały układ sieciowy
uwzględniający nowe zagospodarowanie terenu; oświetlenie nowopowstałego placu
zaprojektować z uwzględnieniem masztów oświetleniowych wykonanych w ramach
oświetlenia placu powstałego po rozbiórce magazynu R,
− zabezpieczenia i przebudowania wszystkich sieci kablowych SN 15 kV i nn 0,4 kV
zlokalizowanych w bezpośrednim sąsiedztwie budynków,
− lokalizacji przebudowywanych rozdzielnic i złącz kablowych w miejscach nienarażonych w
sposób bezpośredni na uszkodzenia mechaniczne oraz niekolidujących z nowym
zagospodarowaniem terenu,
− przebudowania istniejącej sieci elektroenergetycznej w niezbędnym zakresie przy
zachowaniu w miarę możliwości istniejących tras linii kablowych; w przypadku
zastosowania nawierzchni nierozbieralnych przewidzieć budowę kanalizacji kablowej
wielootworowej z rur PVC φ 110 i 160 wraz z niezbędną ilością studni kablowych o
nośności studni dostosowanej do projektowanej nawierzchni,
− zlikwidowania kolizyjnej i zbędnej infrastruktury elektroenergetycznej podziemnej i
nadziemnej z uwzględnieniem etapowania robót umożliwiającym zachowanie ciągłości
zasilania istniejących obiektów,
− zastosowania na czynnych niepodlegających przebudowie liniach kablowych rur osłonowych
dwudzielnych φ 110 i 160,
− wykonania i przekazania do Biura Miejskiego Konserwatora Zabytków w Gdyni
inwentaryzacji budynków wpisanych do Gminnej Ewidencji Zabytków dla miasta Gdyni i
planowanych do rozbiórki o nr inw. 101-0033, 104-0452, 109-0455, 105-0115,
− w związku z pełnieniem przez wyburzane budynki funkcji węzłów telefonicznych i
informatycznych sieci, należy przewidzieć budowę i likwidację odcinków kanalizacji,
budowę i modernizację sieci kablowej zewnętrznej oraz adaptację pomieszczeń na potrzeby
węzłów sieci w innych budynkach, które nie ulegają rozbiórce,
− zmiany urządzeń sieciowych w głównym węźle teleinformatycznym przy ul. Indyjskiej 13
(nr inw. 105-0527) tak, aby mogły one korzystać z nowej struktury sieci tj. wymiana
konwerterów i wkładek światłowodowych z wielomodowych na jednomodowe w sieci
ZMPG S.A. oraz w wydzielonej sieci Ochrony Przejścia Granicznego; szafy
teleinformatyczne z węzłów w rozbieranych budynkach zdemontować i wraz z osprzętem
przekazać do Działu Informatyki i Telekomunikacji ZMPG S.A.,
− określenia ilości oraz sposobu dalszego zagospodarowania materiałów pochodzących z
rozbiórki, w tym ilości pełnowartościowych materiałów przewidzianych do ponownego
wbudowania, z uwzględnieniem wszystkich branż,
− na pozyskanej po wyburzeniu budynków powierzchni, należy zastosować nawierzchnię
uniemożliwiającą przenikanie zanieczyszczeń do środowiska gruntowo-wodnego.
b) częściową rozbiórkę czterokondygnacyjnego budynku o nr inw. 105-0364 z pozostawieniem
pomieszczeń na parterze funkcjonalnie związanych z budynkiem o nr inw. 101-0362 wraz z ich
przebudową zgodnie z opracowanym wcześniej projektem koncepcyjnym (patrz Rozdział IV ust.
3 pkt. 2),
c) budowę wjazdu od strony ściany szczytowej magazynu S o nr inw. 104-0509 na terenie po
rozbiórce budynków o nr inw. 101-0033, 104-0452, 109-0455 zgodnie z opracowanym
wcześniej projektem koncepcyjnym (patrz Rozdział IV ust. 3 pkt. 3),
14
d) budowę placu składowego na terenie po rozbiórce budynku o nr inw. 105-0115 i
zlokalizowanego przy nim parkingu samochodów osobowych o nr inw. 220-2183 zgodnie z
opracowanym wcześniej projektem koncepcyjnym (patrz Rozdział IV ust. 3 pkt. 4),
e) budowę nowych i przebudowę istniejących nawierzchni drogowych w rejonie budynków
przeznaczonych do rozbiórki i przebudowy a zlokalizowanych na terenie przy ul. Dokerów 7-13
zgodnie z opracowanym wcześniej projektem koncepcyjnym (patrz Rozdział IV ust. 3 pkt. 5),
f) budowę ogrodzenia o wysokości około 2,10 m od strony ulicy Indyjskiej z zachowaniem
istniejących bram oraz dowiązaniem do odcinków ogrodzenia już istniejących wraz z usunięciem
wszelkich kolizji,
g) wielobranżowy projekt budowlany należy uzgodnić z Działem Budynków i Zaplecza
Technicznego, z Działem Budowli Energetycznych i Wodnych, z Działem Budowli
Hydrotechnicznych, z Działem Informatyki i Telekomunikacji
ZMPG S.A.,
oraz z
rzeczoznawcami ds. bhp., p.poż., sanit.-hig; należy również uzyskać wszelkie inne uzgodnienia
projektu budowlanego z instytucjami zewnętrznymi wynikające z decyzji o warunkach
zabudowy oraz niezbędne celem otrzymania decyzji o pozwoleniu na budowę, w tym między
innymi z Zarządem Dróg i Zieleni, z Zespołem Uzgadniania Dokumentacji Projektowej w
Urzędzie Miasta Gdyni,
h) opracowanie projektu budowlanego winno być poprzedzone opracowaniem ekspertyzy lub opinii
technicznej o stanie istniejących obiektów przeznaczonych do rozbiórki i przebudowy,
opracowaniem mapy sytuacyjno-wysokościowej do celów projektowych wraz z wymaganymi
uzgodnieniami na wyplocie, pliku w formacie „dgn” Micro Station oraz w formacie dogodnym
dla Wykonawcy,
i) Zamawiający dysponuje pozwoleniem wodnoprawnym z dnia 22.07.2013 r. na odprowadzenie
wód opadowych wylotem kanalizacji deszczowej nr 17 zlokalizowanym w Nabrzeżu Indyjskim
do Basenu Portowego nr IV;
10) wystąpienie na podstawie projektu budowlanego zatwierdzonego przez Zamawiającego oraz
pełnomocnictwa udzielonego przez Zarząd ZMPG S.A. do Pomorskiego Urzędu Wojewódzkiego w
Gdańsku z wnioskiem o wydanie decyzji o pozwoleniu na budowę oraz dostarczenie prawomocnej
decyzji Zamawiającemu; oświadczenie o prawie do dysponowania nieruchomościami i terenem na
cele budowlane dostarczy ZMPG S.A.;
11) opracowanie kompleksowego wielobranżowego projektu wykonawczego inwestycji w oparciu o
projekt budowlany zatwierdzony przez Zamawiającego:
a) wielobranżowy projekt wykonawczy należy uzgodnić z Działem Budynków i Zaplecza
Technicznego, z Działem Budowli Energetycznych i Wodnych, z Działem Budowli
Hydrotechnicznych, z Działem Informatyki i Telekomunikacji ZMPG S.A.
4. Szczegółowe warunki realizacji prac projektowych:
1) Zamawiający wykona i poniesie koszty realizacji wszelkich odkrywek elementów budynków na
etapie prac projektowych, które okażą się niezbędne dla potrzeb realizacji przedmiotowych prac
projektowych;
2) koszty prowadzonych podczas prac pomiarów (w tym geodezyjnych wraz z operatami i
inwentaryzacyjnych), badań geotechnicznych, ekspertyz, opinii technicznych, koszty uzgodnień
oraz innych niezbędnych opracowań przedprojektowych obciążają Wykonawcę;
3) Wykonawca ma obowiązek wykonać prace projektowe zgodnie z dostarczonymi materiałami
przetargowymi, zasadami wiedzy technicznej, Polskimi Normami, przepisami i warunkami
technicznymi w tym gestorów sieci oraz zapewnić kompetentne kierownictwo, siłę roboczą,
materiały i sprzęt;
15
4) projekt koncepcyjny, budowlany i wykonawczy należy opracować w formie papierowej w ilości 5
egzemplarzy oraz w formie elektronicznej w formacie PDF oraz w formacie edytowalnym w ilości
2 egzemplarzy; pozostałe opracowania należy sporządzić w formie papierowej w ilości 3
egzemplarzy oraz w formie elektronicznej w formacie PDF oraz w formacie edytowalnym w ilości
2 egzemplarzy;
5) celem zapewnienia terminowego i właściwego postępu prac, Zamawiający wymaga w trakcie
realizacji dokumentacji projektowej regularnych, bieżących uzgodnień roboczych z technicznymi
komórkami branżowymi ZMPG S.A. i przynajmniej raz w miesiącu pisemnego dokumentowania
postępu prac projektowych do Działu Budynków i Zaplecza Technicznego.
ROZDZIAŁ V
TERMIN WYKONANIA ZAMÓWIENIA
Terminy realizacji przedmiotu zamówienia:
1) termin zakończenia realizacji wielobranżowych projektów koncepcyjnych z koncepcyjnym planem
zagospodarowania terenu, ze wszystkimi uzgodnieniami – do 2 miesięcy od dnia podpisania
umowy;
2) termin opracowania raportu o oddziaływaniu inwestycji na środowisko – do 2 miesięcy od dnia
podpisania umowy;
3) złożenie wniosku o decyzję środowiskową – do 7 dni od odbioru przez Zamawiającego bez
zastrzeżeń projektów koncepcyjnych i raportu o oddziaływaniu inwestycji na środowisko;
4) termin złożenia wniosku o uzyskanie decyzji o warunkach zabudowy - do 7 dni od uzyskania
decyzji środowiskowej lub w uzasadnionym przypadku od uzyskania opinii właściwego organu o
braku oddziaływania przedmiotowej inwestycji na środowisko;
5) termin zakończenia realizacji wielobranżowego projektu budowlanego wraz z uzgodnieniami – do 2
miesięcy od daty uzyskania decyzji o warunkach zabudowy;
6) termin wystąpienia o pozwolenie na budowę do Pomorskiego Urzędu Wojewódzkiego w Gdańsku –
do 7 dni od dnia bezusterkowego odbioru projektu budowlanego przez Zamawiającego;
7) termin zakończenia realizacji wielobranżowego projektu wykonawczego – do 2 miesięcy od daty
bezusterkowego odbioru projektu budowlanego przez Zamawiającego.
ROZDZIAŁ VI
OPIS WARUNKÓW UDZIAŁU W POSTĘPOWANIU ORAZ OPIS SPOSOBU
DOKONYWANIA OCENY SPEŁNIANIA TYCH WARUNKÓW
1. W postępowaniu mogą wziąć udział Wykonawcy, którzy:
1) posiadają niezbędną wiedzę i doświadczenie wyrażające się wykonaniem w okresie ostatnich 3 lat
przed upływem terminu składania ofert (a jeżeli okres prowadzenia działalności jest krótszy – w tym
okresie) minimum 2 projektów, w tym:
a) projektu budowlanego lub wykonawczego rozbiórki, budowy lub przebudowy minimum jednego
obiektu kubaturowego o kubaturze min. 5000m3,
b) projektu budowlanego lub wykonawczego budowy lub przebudowy minimum jednego placu
składowego o powierzchni min. 1000m2;
2) dysponują osobami zdolnymi do wykonania zamówienia, tj. projektantami i sprawdzającymi w
specjalności architektonicznej, konstrukcyjnej, sanitarnej, elektrycznej, telekomunikacyjnej i
drogowej, którzy będą realizowali przedmiot zamówienia, posiadają uprawnienia projektowe bez
ograniczeń, należą do właściwej izby samorządu zawodowego oraz posiadają doświadczenie w
16
projektowaniu. Sprawdzający winni posiadać minimum dziesięcioletnie doświadczenie w
projektowaniu;
3) posiadają na dzień składania ofert odpowiednie ubezpieczenie od odpowiedzialności cywilnej
deliktowej i kontraktowej na sumę gwarancyjną w wysokości co najmniej ceny netto podanej w
ofercie Wykonawcy, o której mowa w § 6 ust. 2 wzoru umowy;
4) nie figurują w Krajowym Rejestrze Długów.
2. Wykonawcy mogą wspólnie ubiegać się o udzielenie zamówienia na następujących warunkach:
1) w przypadku wspólnego ubiegania się o udzielenie zamówienia Wykonawcy zobowiązani są
ustanowić pełnomocnika do reprezentowania ich w postępowaniu albo do reprezentowania ich w
postępowaniu i zawarcia w ich imieniu umowy. Pełnomocnictwo powyższe, w oryginale lub w
formie kopii poświadczonej notarialnie musi zostać załączone do oferty. W toku postępowania
Zamawiający będzie kontaktował się wyłącznie z pełnomocnikiem Wykonawców wspólnie
ubiegających się o udzielenie zamówienia, a nie z poszczególnymi Wykonawcami. Oferta
Wykonawców ubiegających się wspólnie o udzielenie zamówienia winna wskazywać jako
Wykonawcę wszystkie podmioty ubiegające się wspólnie o udzielenie zamówienia;
2) pełnomocnictwo Wykonawców wspólnie ubiegających się o udzielenie zamówienia musi
wskazywać pełnomocnika, wymieniać wszystkich Wykonawców wspólnie ubiegających się o
zamówienie oraz każdy z tych Wykonawców musi potwierdzić podpisem ustanowienie
pełnomocnictwa (włącznie z podpisem podmiotu umocowanego na podstawie pełnomocnictwa,
jeżeli jest on jednym z Wykonawców wspólnie ubiegających się o udzielenie zamówienia). Ponadto
dokument pełnomocnictwa w szczególności powinien wskazywać zakres umocowania, tj. określać,
czy pełnomocnik jest uprawniony do:
a) złożenia oferty w imieniu wszystkich Wykonawców i reprezentowania ich w postępowaniu oraz
zawarcia umowy w ich imieniu, czy też,
b) złożenia oferty w imieniu wszystkich Wykonawców i reprezentowania ich w postępowaniu;
3) Wykonawcy ubiegający się wspólnie o udzielenie zamówienia ponoszą solidarną odpowiedzialność
za wykonanie umowy w sprawie zamówienia. W przypadku spółek cywilnych należy dołączyć
umowę spółki cywilnej regulującej sposób reprezentacji spółki na zewnątrz.
3. Ocena spełnienia przez Wykonawcę warunków udziału w postępowaniu, o których mowa w ust.1, pkt.
1) - 3) niniejszego rozdziału zostanie dokonana wg formuły „spełnia – nie spełnia”, na podstawie
złożonych przez Wykonawcę oświadczeń i dokumentów, o których mowa w Rozdziale VII SIWZ, zaś
spełnienie warunku określonego w ust.1 pkt. 4), ustali Zamawiający, po sprawdzeniu Krajowego
Rejestru Długów.
4. W przypadku Wykonawców składających wspólnie ofertę, Zamawiający będzie oceniał, czy
Wykonawcy łącznie spełniają warunki, o których mowa w ust. 1 pkt. 1) – 3) niniejszego rozdziału.
5. Zamawiający dopuszcza możliwość polegania na wiedzy i doświadczeniu, potencjale technicznym,
osobach zdolnych do wykonywania zamówienia lub zdolnościach finansowych innych podmiotów,
niezależnie od charakteru prawnego łączącego go z nimi stosunków.
6. Jeżeli Wykonawca wykazując spełnienie warunku, o którym mowa w ust.1 pkt. 1) i 2) niniejszego
rozdziału, polega na zasobach innych podmiotów powinien złożyć Zamawiającemu następujące
dokumenty:
1) zobowiązanie podmiotu do udzielania Wykonawcy zasobu, ze wskazaniem jego rodzaju oraz czasu
udzielenia;
2) oświadczenie Wykonawcy o skorzystaniu z zasobu podmiotu zobowiązanego w celu realizacji
zamówienia.
17
7. Podmioty udostępniające swoje zasoby zobowiązane są złożyć dokumenty, o których mowa w
Rozdziale VII ust. 1 pkt. 2) i 3) SIWZ.
8. Zamawiający może wezwać, w wyznaczonym przez siebie terminie, do złożenia brakujących
dokumentów i oświadczeń oraz do złożenia wyjaśnień dotyczących złożonych oświadczeń lub
dokumentów, a także może dokonać sprostowania oczywistych omyłek pisarskich i rachunkowych oraz
innych omyłek polegających na niezgodności oferty z SIWZ, niepowodujących istotnych zmian w treści
oferty.
9. Z treści załączonych oświadczeń i dokumentów musi wynikać jednoznacznie, iż Wykonawca spełnia
warunki udziału w postępowaniu. Niespełnienie chociażby jednego z ww. warunków skutkować będzie
wykluczeniem Wykonawcy z postępowania.
ROZDZIAŁ
VII
WYKAZ OŚWIADCZEŃ I DOKUMENTÓW, JAKIE MAJĄ DOSTARCZYĆ
WYKONAWCY W CELU POTWIERDZENIA SPEŁNIENIA WARUNKÓW
UDZIAŁU W POSTĘPOWANIU
1. Wykonawca składa niżej wymienione dokumenty:
1) formularz oferty sporządzony według załącznika nr 1 do SIWZ;
2) aktualny odpis z właściwego rejestru albo aktualne zaświadczenie o wpisie do Centralnej Ewidencji i
Informacji o Działalności Gospodarczej, jeżeli odrębne przepisy wymagają wpisu do rejestru lub
zgłoszenia do ewidencji działalności gospodarczej, wystawiony nie wcześniej niż 6 miesięcy przed
upływem terminu składania ofert;
3) aktualne zaświadczenia właściwego naczelnika Urzędu Skarbowego oraz właściwego oddziału
Zakładu Ubezpieczeń Społecznych lub Kasy Rolniczego Ubezpieczenia Społecznego potwierdzające
odpowiednio, że Wykonawca nie zalega z opłacaniem podatków, opłat oraz składek na ubezpieczenie
zdrowotne lub społeczne, lub zaświadczeń, że uzyskał przewidziane prawem zwolnienie, odroczenie
lub rozłożenie na raty zaległych płatności lub wstrzymanie w całości wykonania decyzji właściwego
organu - wystawionych nie wcześniej niż 3 miesiące przed upływem terminu składania ofert;
4) wykaz wykonanych w okresie ostatnich trzech lat przed upływem terminu składania ofert (a jeżeli
okres prowadzenia działalności jest krótszy – w tym okresie) minimum 2 projektów, w tym:
a) projektu budowlanego lub wykonawczego rozbiórki, budowy lub przebudowy minimum jednego
obiektu kubaturowego o kubaturze min. 5000m3,
b) projektu budowlanego lub wykonawczego budowy lub przebudowy minimum jednego placu
składowego o powierzchni min. 1000m2;
Wykaz powinien być sporządzony na druku stanowiącym załącznik nr 2 do SIWZ. Do wykazu
Wykonawca powinien ponadto załączyć referencje lub dokumenty potwierdzające, że projekty zostały
wykonane należycie;
5) imienny wykaz projektantów i sprawdzających, którzy będą wykonywać przedmiot zamówienia, wraz
z informacjami na temat kwalifikacji zawodowych niezbędnych do wykonania zamówienia (określenie
zakresu uprawnień oraz okresu doświadczenia w projektowaniu). Wykaz ten winien być sporządzony
na druku stanowiącym załącznik nr 3 do SIWZ.
6) potwierdzoną za zgodność z oryginałem przez Wykonawcę lub umocowanego przedstawiciela
Wykonawcy polisę od odpowiedzialności cywilnej deliktowej i kontraktowej na sumę gwarancyjną w
wysokości co najmniej ceny netto podanej w ofercie Wykonawcy, wraz z potwierdzonym za zgodność
z oryginałem przez Wykonawcę lub umocowanego przedstawiciela Wykonawcy dowodem jej
opłacenia.
18
Dokumenty potwierdza „za zgodność z oryginałem” osoba/osoby uprawniona/uprawnione do
reprezentacji Wykonawcy. W przypadku spółki cywilnej Zamawiający żąda złożenia ww. zaświadczeń
od każdego ze wspólników osobno oraz za spółkę cywilną; zgodnie z jej reprezentacją.
2. Dopuszcza się w ofercie złożenie załączników opracowanych przez Wykonawcę pod warunkiem, że
będą one odpowiadać treści załączników określonych przez Zamawiającego.
3. Zamawiający może wezwać Wykonawców do uzupełnienia brakujących oświadczeń i dokumentów oraz
do złożenia wszelkich wyjaśnień dotyczących treści złożonych ofert lub rażąco niskiej ceny.
ROZDZIAŁ
VIII
INFORMACJE O SPOSOBIE POROZUMIEWANIA SIĘ ZAMAWIAJĄCEGO
Z WYKONAWCAMI
1. Wszelkiego rodzaju: oświadczenia, wnioski, zawiadomienia, informacje, zwane dalej „korespondencją”
Zamawiający i Wykonawcy przekazują pisemnie.
2. Zamawiający dopuszcza składanie korespondencji za pomocą faksu na numer +48 58 627-47-65.
3. Jeżeli Zamawiający lub Wykonawca przekazują korespondencję faksem, każda ze stron na wezwanie
drugiej strony, niezwłocznie potwierdza fakt jej otrzymania poprzez przesłanie kopii faksu z podaną
datą jego wpływu.
4. W przypadku składania korespondencji w formie faksu Zamawiający i Wykonawcy niezwłocznie
potwierdzają ją w formie pisemnej.
5. W przypadku składania korespondencji w formie faksu uważa się ją za doręczoną w dniu odebrania jej
w tej formie przez drugą stronę.
6. Spotkanie z Wykonawcami odbędzie się w dniu 06.03.2015r. o godz. 12:00 w siedzibie Zarządu
Morskiego Portu Gdynia S.A., sala 121.
7. Ewentualne pytania i/lub wątpliwości dotyczące przedmiotu zamówienia i załączonych materiałów
przetargowych należy zgłaszać pisemnie na numer faksu (58) 627-47-65 do dnia 09.03.2015r.
8. Zamawiający udzieli odpowiedzi na pytania Wykonawców do dnia 16.03.2015r.
9. Osobami uprawnionymi do porozumiewania się z Wykonawcami są:
1)Pani Joanna Dyndowicz - tel. 58 627-40-47; fax. 58 627-47-65 (sprawy formalne);
2)Pani Małgorzata Kalaczyńska – tel. 58 621-54-23 (sprawy merytoryczne).
10. Zamawiający podawać będzie do wiadomości Wykonawców na stronie www.port.gdynia.pl, w zakładce
„Przetargi” (gdzie dostępna jest treść SIWZ z załącznikami), wszelkie dodatkowe materiały i informacje
dotyczące przedmiotowego postępowania.
ROZDZIAŁ IX
TERMIN ZWIĄZANIA OFERTĄ
1. Wykonawca jest związany ofertą na okres 60 dni. Bieg terminu związania ofertą rozpoczyna się wraz z
upływem terminu składania ofert.
2. W uzasadnionych przypadkach, na co najmniej 7 dni przed upływem terminu związania złożoną ofertą,
Zamawiający zwróci się do Wykonawców o wyrażenie zgody na przedłużenie tego terminu o
oznaczony okres.
3.
Jeżeli Wykonawca, którego oferta została wybrana, uchyla się od zawarcia umowy to Zamawiający
może wybrać ofertę najtańszą spośród pozostałych ofert, bez przeprowadzania ich ponownej oceny.
Zamawiający zwróci się w takiej sytuacji do Wykonawców o potwierdzenie oferty i wyrażenie zgody
na dalsze nią związanie.
19
ROZDZIAŁ X
OPIS SPOSOBU PRZYGOTOWANIA OFERT
1. Wykonawca złoży ofertę na realizację całości przedmiotu zamówienia zgodnie z wymaganiami
niniejszej SIWZ, składając wypełniony, podpisany i opieczętowany formularz ofertowy, sporządzony
wg. załącznika nr 1 do SIWZ
2. Wykonawca sporządzi ofertę cenową według wzoru formularza stanowiącego załącznik nr 1 do SIWZ.
3. Każdy Wykonawca może złożyć tylko jedną ofertę. Złożenie przez jednego Wykonawcę więcej niż
jednej oferty lub ofert alternatywnych powoduje odrzucenie wszystkich ofert złożonych przez
Wykonawcę.
4. Wszelkie miejsca mające wpływ na treść złożonej oferty, w których Wykonawca naniósł zmiany będą
parafowane przez osobę podpisującą ofertę. Zmiany albo wycofanie oferty dokonane przez Wykonawcę
przed upływem terminu do składania ofert są skuteczne.
5. Przed sporządzeniem oferty Wykonawca zobowiązany jest zapoznać się ze wszystkimi informacjami o
przedmiocie zamówienia przekazanymi przez Zamawiającego w SIWZ oraz innych materiałach
przetargowych.
6. Wykonawcy ponoszą wszelkie koszty związane z przygotowaniem i złożeniem oferty.
7. Wymagane dokumenty stanowiące załączniki do SIWZ oraz pisma i oświadczenia Wykonawcy muszą
być opieczętowane pieczęcią firmową Wykonawcy oraz podpisane i opieczętowane pieczątką imienną
przez umocowanego przedstawiciela (przedstawicieli) Wykonawcy, zgodnie z wymaganiami SIWZ. W
przypadku braku pieczątki imiennej umocowany przedstawiciel (przedstawiciele) Wykonawcy
zobowiązany jest złożyć jedynie czytelny podpis.
8. Dokumenty składane w formie kserokopii muszą być poświadczone (podpisane) na każdej stronie,
zawierając informację „za zgodność z oryginałem”, przez osobę uprawnioną do reprezentacji
Wykonawcy.
9. Kopertę, w której będzie się znajdować oferta należy oznaczyć danymi adresowymi do korespondencji
zgodnie z danymi Wykonawcy wyszczególnionymi w załączniku nr 1 „formularz oferty”.
10. Zaleca się, aby wszystkie strony oferty zawierające informacje były ponumerowane oraz połączone w
sposób uniemożliwiający ich przypadkowe zdekompletowanie, a ich łączna liczba powinna być podana
w formularzu oferty.
11. Wykonawca składa ofertę w zamkniętej i nieprzejrzystej kopercie z napisem:
Zarząd Morskiego Portu Gdynia S.A.
ul. Rotterdamska 9, 81-337 Gdynia,
Dział Umów i Rozliczeń, pok. nr 330
Postępowanie o udzielenie zamówienia w trybie przetargu nieograniczonego na
„Opracowanie dokumentacji projektowej rozbiórki pięciu budynków, przebudowy trzech
budynków oraz przebudowy nawierzchni drogowych i placowych na terenie przy
ul. Dokerów 7-13 w Gdyni”
Nie otwierać przed dniem 23.03.2015r., godz. 12:30
12. Treść oferty musi odpowiadać treści SIWZ i obejmować realizację całości przedmiotu zamówienia.
20
ROZDZIAŁ XI
MIEJSCE ORAZ TERMIN SKŁADANIA I OTWARCIA OFERT
1. Oferty należy składać w siedzibie Zarządu Morskiego Portu Gdynia S.A. przy ul. Rotterdamskiej 9 w
Dziale Umów i Rozliczeń, klatka B, III piętro, pokój nr 330.
2. Dzień i godzinę złożenia oferty określa się według dnia i godziny wpływu oferty do Działu Umów i
Rozliczeń Zarządu Morskiego Portu Gdynia S.A.
3. Oferty należy złożyć w terminie do dnia 23.03.2015 roku do godziny 12:00.
4. Otwarcie ofert nastąpi w budynku ZMPG S.A. w sali nr 121 w dniu 23.03.2015 roku o godz. 12:30.
Otwarcie ofert jest jawne.
ROZDZIAŁ XII
OPIS SPOSOBU OBLICZENIA CENY
1. Składając ofertę, należy określić, zgodnie z formularzem ofertowym stanowiącym załącznik nr 1 do
SIWZ, całkowitą cenę ryczałtową netto i brutto za kompleksową realizację przedmiotu zamówienia
oraz za prace wyszczególnione w Rozdz. IV SIWZ ust. 3 pkt. 1-11).
2. Cena podana w ofercie musi być ostateczna, kompletna, jednoznaczna, ponadto musi uwzględniać
wszystkie wymagania stawiane przez Zamawiającego w niniejszej SIWZ, wszelkie zobowiązania
Wykonawcy oraz obejmować wszystkie koszty, jakie poniesie Wykonawca z tytułu należytej oraz
zgodnej z obowiązującymi przepisami realizacji całości przedmiotu zamówienia.
3. Cena oferty powinna być podana w polskich złotych, z dokładnością do dwóch miejsc po przecinku.
4. Sposób zapłaty i rozliczenia za realizację niniejszego Zamówienia, określone zostały we wzorze umowy
stanowiącym załącznik nr 4 do SIWZ.
ROZDZIAŁ XIII
KRYTERIA OCENY OFERT
1. Przy ocenie ofert, Zamawiający będzie się kierował jedynym kryterium, jakim jest cena ryczałtowa
brutto za kompleksową realizację przedmiotu zamówienia – 100%.
2. Zamawiający wybierze ofertę, która odpowiada wymaganiom SIWZ i jest najtańsza.
3. Zamawiający dokona oceny ofert nie odrzuconych.
ROZDZIAŁ XIV
INFORMACJE O FORMALNOŚCIACH, JAKIE POWINNY ZOSTAĆ
DOPEŁNIONE PO WYBORZE OFERTY W CELU ZAWARCIA UMOWY
1. Niezwłocznie po wyborze najkorzystniejszej oferty Zamawiający zawiadomi Wykonawców, którzy
złożyli oferty o wyborze najkorzystniejszej oferty, podając firmę i adres Wykonawcy, którego ofertę
wybrano.
2. Jeżeli Wykonawca, którego oferta została wybrana, uchyla się od zawarcia umowy to Zamawiający
może wybrać ofertę najtańszą spośród pozostałych ofert, bez przeprowadzania ich ponownej oceny.
ROZDZIAŁ
XV
ISTOTNE DLA STRON POSTANOWIENIA, KTÓRE ZOSTANĄ
WPROWADZONE DO TREŚCI ZAWIERANEJ UMOWY.
Wzór umowy, jaka zostanie zawarta z wyłonionym w postępowaniu Wykonawcą stanowi załącznik nr 4 do
SIWZ.
21
ROZDZIAŁ XVI
MATERIAŁY PRZETARGOWE
1. Materiał przetargowy stanowią:
1) niniejsza Specyfikacja Istotnych Warunków Zamówienia wraz z załącznikami;
2) poglądowa mapa sytuacyjno-wysokościowa z uzbrojeniem podziemnym terenu i obiektami do
rozbiórki oraz przebudowy zlokalizowanymi przy ul. Dokerów 7-13 i Indyjskiej 13 w Gdyni w
formacie PDF, 1 plik na płycie CD;
3) opinia Miejskiego Konserwatora Zabytków Miasta Gdyni w sprawie możliwości rozbiórki
budynków wpisanych do Gminnej Ewidencji Zabytków Miasta Gdyni o nr inw. 105-0115, 1010033, 104-0452, 109-0455 usytuowanych przy ul. Dokerów 7 i 11 w Gdyni w formacie PDF, 1 plik
na płycie CD;
4) rzuty architektoniczne poszczególnych kondygnacji budynku socjalno-biurowego o nr inw. 1050115 w formacie PDF, 1 plik na płycie CD;
5) rzuty architektoniczne poszczególnych kondygnacji budynku wielofunkcyjnego o nr inw. 101-0033
w formacie PDF, 1 plik na płycie CD;
6) rzut architektoniczny parteru budynku magazynowego o nr inw. 104-0452 w formacie PDF, 1 plik
na płycie CD;
7) rzuty architektoniczne poszczególnych kondygnacji budynku socjalnego o nr inw. 109-0455 w
formacie PDF, 1 plik na płycie CD;
8) rzuty architektoniczne poszczególnych kondygnacji budynku biurowo-socjalnego o nr inw. 1050364 w formacie PDF, 1 plik na płycie CD;
9) rzut architektoniczny parteru budynku warsztatowego o nr inw. 101-0362 w formacie PDF, 1 plik
na płycie CD;
10) rzuty architektoniczne poszczególnych kondygnacji budynku magazynowego „S” o nr inw. 1040509 z lokalizacją fundamentów w komorze 0/18 w formacie PDF, 1 plik na płycie CD;
11) rzut architektoniczny parteru budynku stacji paliw o nr inw. 103-0365 w formacie PDF, 1 plik na
płycie CD;
12) rzut architektoniczny parteru budynku biurowo-laboratoryjnego o nr inw. 105-0527 w formacie
PDF, 1 plik na płycie CD;
13) projekt budowlany i wykonawczy w wersji cyfrowej „Przebudowy budynku biurowo-socjalnego
przy ul. Dokerów 11” opracowane przez firmę AKO Architekci w latach 2012-2013, w formacie
PDF, 1 plik na płycie CD;
14) projekt budowlany i wykonawczy w wersji cyfrowej „Przebudowy kanalizacji deszczowej i
sanitarnej w rejonie budynków bazy sprzętu zmechanizowanego przy ul. Dokerów w Gdyni wraz z
przebudową nawierzchni” opracowane przez pracownię projektową Euro-alians Sp. z o.o. w 2012
roku w formacie PDF, 1 plik na płycie CD;
15) projekt budowlany i wykonawczy w wersji cyfrowej „Rozbudowy infrastruktury portowej do
obsługi statków ro-ro z dostępem drogowym i kolejowym w Porcie Gdynia” opracowane przez
Biuro Projektowo-Inżynierskie Redan Sp. z o.o., biuro architektoniczne Metropolis i firmę NORD
Investments S.A. w latach 2007-2012 w formacie PDF, 1 plik na płycie CD. Projekt swoim
zakresem obejmuje budowę placu składowego na terenie po rozbiórce magazynu R,
przebudowę ulicy Indyjskiej i Dokerów;
16) wykaz dokumentacji archiwalnej dla budynku o nr inw. 105-0115 znajdującej się w Archiwum
Dokumentacji Technicznej przy ul. Celnej 5 w Gdyni w formacie PDF, 1 plik na płycie CD;
22
17) wykaz dokumentacji archiwalnej dla budynku o nr inw. 101-0033 , znajdującej się w Archiwum
Dokumentacji Technicznej przy ul. Celnej 5 w Gdyni w formacie PDF, 1 plik na płycie CD;
18) wykaz dokumentacji archiwalnej dla budynku o nr inw. 104-0452, znajdującej się w Archiwum
Dokumentacji Technicznej przy ul. Celnej 5 w Gdyni w formacie PDF, 1 plik na płycie CD;
19) wykaz dokumentacji archiwalnej dla budynku o nr inw. 109-0455, znajdującej się w Archiwum
Dokumentacji Technicznej przy ul. Celnej 5 w Gdyni w formacie PDF, 1 plik na płycie CD;
20) wykaz dokumentacji archiwalnej dla budynku o nr inw. 105-0364, znajdującej się w Archiwum
Dokumentacji Technicznej przy ul. Celnej 5 w Gdyni w formacie PDF, 1 plik na płycie CD;
21) wykaz dokumentacji archiwalnej dla budynku o nr inw. 101-0362, znajdującej się w Archiwum
Dokumentacji Technicznej przy ul. Celnej 5 w Gdyni w formacie PDF, 1 plik na płycie CD;
22) wykaz dokumentacji archiwalnej dla budynku o nr inw. 104-0509, znajdującej się w Archiwum
Dokumentacji Technicznej przy ul. Celnej 5 w Gdyni w formacie PDF, 1 plik na płycie CD;
23) pozwolenie wodnoprawne z dnia 22.07.2013 r. na odprowadzenie wód opadowych wylotem
kanalizacji deszczowej nr 17 zlokalizowanym w Nabrzeżu Indyjskim do Basenu Portowego Nr IV w
formacie PDF, 1 plik na płycie CD.
2. Do wglądu od poniedziałku do piątku w godz. od 8.00 do 15.00 w Archiwum Dokumentacji
Technicznej ZMPG S.A. przy ul. Celnej 5 w Gdyni znajduje się dokumentacja techniczna budynków
przeznaczonych do rozbiórki i przebudowy, wyszczególnionych w ust.1 pkt. 16 – 22).
3. Materiały przetargowe mogą być wykorzystywane wyłącznie w celu sporządzenia oferty na niniejszy
przedmiot zamówienia.
ROZDZIAŁ XVII
WYKAZ ZAŁĄCZNIKÓW DO SIWZ
ZAŁĄCZNIK NR 1
Formularz oferty
ZAŁĄCZNIK NR 2
Wykaz projektów wykonanych w okresie ostatnich trzech lat przed upływem
terminu składania ofert
ZAŁĄCZNIK NR 3
Wykaz osób, które będą wykonywać zamówienie
ZAŁĄCZNIK NR 4
Wzór umowy
ZAŁĄCZNIK NR 5
Poglądowa mapa sytuacyjno-wysokościowa z uzbrojeniem podziemnym terenu i
obiektami do rozbiórki oraz przebudowy zlokalizowanym przy ul. Dokerów 7-13 i
Indyjskiej 13 w Gdyni w formacie PDF, 1 plik na płycie CD
ZAŁĄCZNIK NR 6
Opinia Miejskiego Konserwatora Zabytków Miasta Gdyni w sprawie możliwości
rozbiórki budynków wpisanych do Gminnej Ewidencji Zabytków Miasta Gdyni o
nr inw. 105-0115, 101-0033, 104-0452, 109-0455 usytuowanych przy ul. Dokerów
7 i 11 w Gdyni w formacie PDF, 1 plik na płycie CD
ZAŁĄCZNIK NR 7
Rzuty architektoniczne poszczególnych kondygnacji budynku socjalno-biurowego
o nr inw. 105-0115 w formacie PDF, 1 plik na płycie CD
ZAŁĄCZNIK NR 8
Rzuty architektoniczne poszczególnych kondygnacji budynku wielofunkcyjnego o
nr inw. 101-0033 w formacie PDF, 1 plik na płycie CD
ZAŁĄCZNIK NR 9
Rzut architektoniczny parteru budynku magazynowego o nr inw. 104-0452 w
formacie PDF, 1 plik na płycie CD
23
ZAŁĄCZNIK NR 10
Rzuty architektoniczne poszczególnych kondygnacji budynku socjalnego o nr inw.
109-0455 w formacie PDF, 1 plik na płycie CD
ZAŁĄCZNIK NR 11
Rzuty architektoniczne poszczególnych kondygnacji budynku biurowo-socjalnego
o nr inw. 105-0364 w formacie PDF, 1 plik na płycie CD
ZAŁĄCZNIK NR 12
Rzut architektoniczny parteru budynku warsztatowego o nr inw. 101-0362 w
formacie PDF, 1 plik na płycie CD
ZAŁĄCZNIK NR 13
Rzuty architektoniczne poszczególnych kondygnacji budynku magazynowego „S”
o nr inw. 104-0509 z lokalizacją fundamentów w komorze 0/18 w formacie PDF, 1
plik na płycie CD
ZAŁĄCZNIK NR 14
Rzut architektoniczny parteru budynku stacji paliw o nr inw. 103-0365 w formacie
PDF, 1 plik na płycie CD
ZAŁĄCZNIK NR 15
Rzut architektoniczny parteru budynku biurowo-laboratoryjnego o nr inw. 1050527 w formacie PDF, 1 plik na płycie CD
ZAŁĄCZNIK NR 16
Projekt budowlany i wykonawczy w wersji cyfrowej „Przebudowy budynku
biurowo-socjalnego przy ul. Dokerów 11” opracowane przez firmę AKO
Architekci w latach 2012-2013, w formacie PDF, 1 plik na płycie CD
ZAŁĄCZNIK NR 17
Projekt budowlany i wykonawczy w wersji cyfrowej „Przebudowy kanalizacji
deszczowej i sanitarnej w rejonie budynków bazy sprzętu zmechanizowanego przy
ul. Dokerów w Gdyni wraz z przebudową nawierzchni” opracowane przez
pracownię projektową Euro-alians Sp. z o.o. w 2012 roku w formacie PDF, 1 plik
na płycie CD
ZAŁĄCZNIK NR 18
Projekt budowlany i wykonawczy w wersji cyfrowej „Rozbudowy infrastruktury
portowej do obsługi statków ro-ro z dostępem drogowym i kolejowym w Porcie
Gdynia” opracowane przez Biuro Projektowo-Inżynierskie Redan Sp. z o.o., biuro
architektoniczne Metropolis i firmę NORD Investments S.A. w latach 2007-2012
w formacie PDF, 1 plik na płycie CD
ZAŁĄCZNIK NR 19
Wykaz dokumentacji archiwalnej dla budynku o nr inw. 105-0115 znajdującej się
w Archiwum Dokumentacji Technicznej przy ul. Celnej 5 w Gdyni w formacie
PDF, 1 plik na płycie CD
ZAŁĄCZNIK NR 20
Wykaz dokumentacji archiwalnej dla budynku o nr inw. 101-0033 , znajdującej się
w Archiwum Dokumentacji Technicznej przy ul. Celnej 5 w Gdyni w formacie
PDF, 1 plik na płycie CD
ZAŁĄCZNIK NR 21
Wykaz dokumentacji archiwalnej dla budynku o nr inw. 104-0452, znajdującej się
w Archiwum Dokumentacji Technicznej przy ul. Celnej 5 w Gdyni w formacie
PDF, 1 plik na płycie CD
ZAŁĄCZNIK NR 22
Wykaz dokumentacji archiwalnej dla budynku o nr inw. 109-0455, znajdującej się
w Archiwum Dokumentacji Technicznej przy ul. Celnej 5 w Gdyni w formacie
PDF, 1 plik na płycie CD
ZAŁĄCZNIK NR 23
Wykaz dokumentacji archiwalnej dla budynku o nr inw. 105-0364, znajdującej się
w Archiwum Dokumentacji Technicznej przy ul. Celnej 5 w Gdyni w formacie
PDF, 1 plik na płycie CD
24
ZAŁĄCZNIK NR 24
Wykaz dokumentacji archiwalnej dla budynku o nr inw. 101-0362, znajdującej się
w Archiwum Dokumentacji Technicznej przy ul. Celnej 5 w Gdyni w formacie
PDF, 1 plik na płycie CD
ZAŁĄCZNIK NR 25
Wykaz dokumentacji archiwalnej dla budynku o nr inw. 104-0509, znajdującej się
w Archiwum Dokumentacji Technicznej przy ul. Celnej 5 w Gdyni w formacie
PDF, 1 plik na płycie CD
ZAŁĄCZNIK NR 26
Pozwolenie wodnoprawne z dnia 22.07.2013 r. na odprowadzenie wód opadowych
wylotem kanalizacji deszczowej nr 17 zlokalizowanym w Nabrzeżu Indyjskim do
Basenu Portowego Nr IV w formacie PDF, 1 plik na płycie CD
ROZDZIAŁ
XVIII
INNE POSTANOWIENIA
Zarząd Morskiego Portu Gdynia S.A. zastrzega sobie prawo:
1)
zakończenia postępowania przetargowego bez wyboru jakiejkolwiek z ofert;
2)
modyfikacji niniejszej SIWZ przed upływem terminu składania ofert.
25
