Instrukcja zestaw montażowy 1x NX 2.85 dach płaski [

®
Nr.: 810 079 012

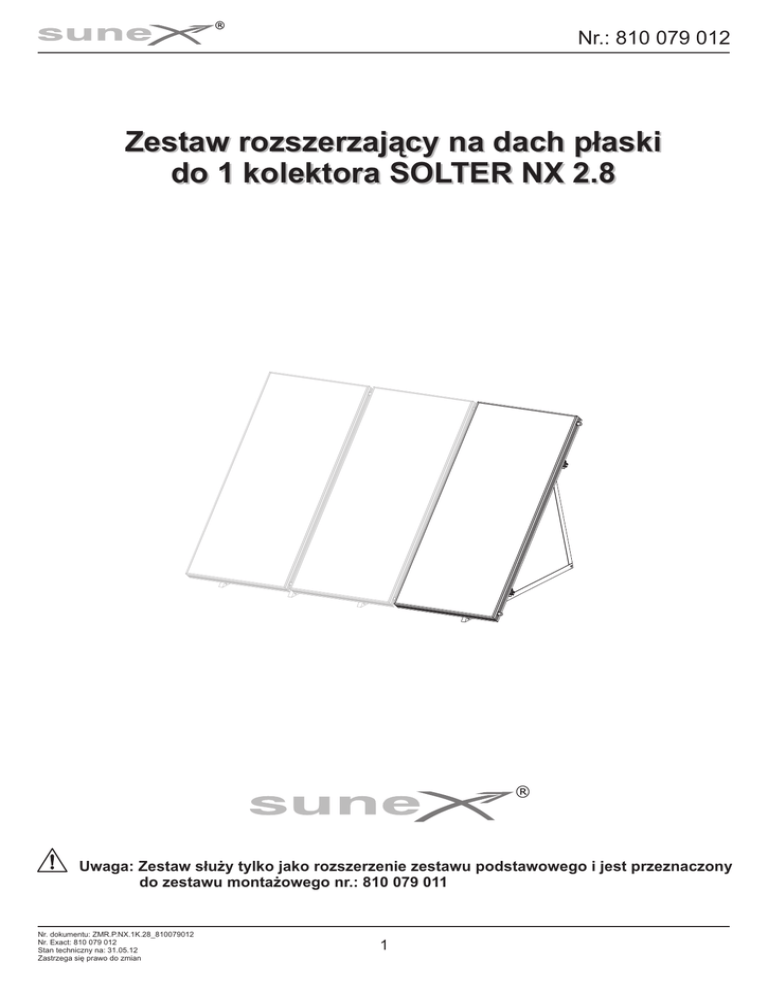

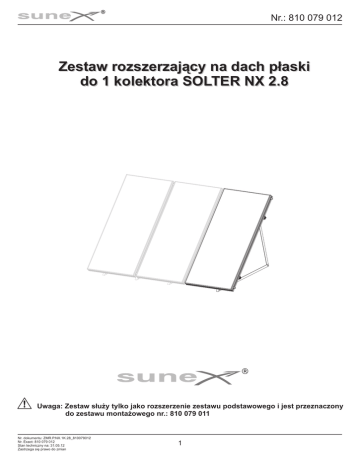

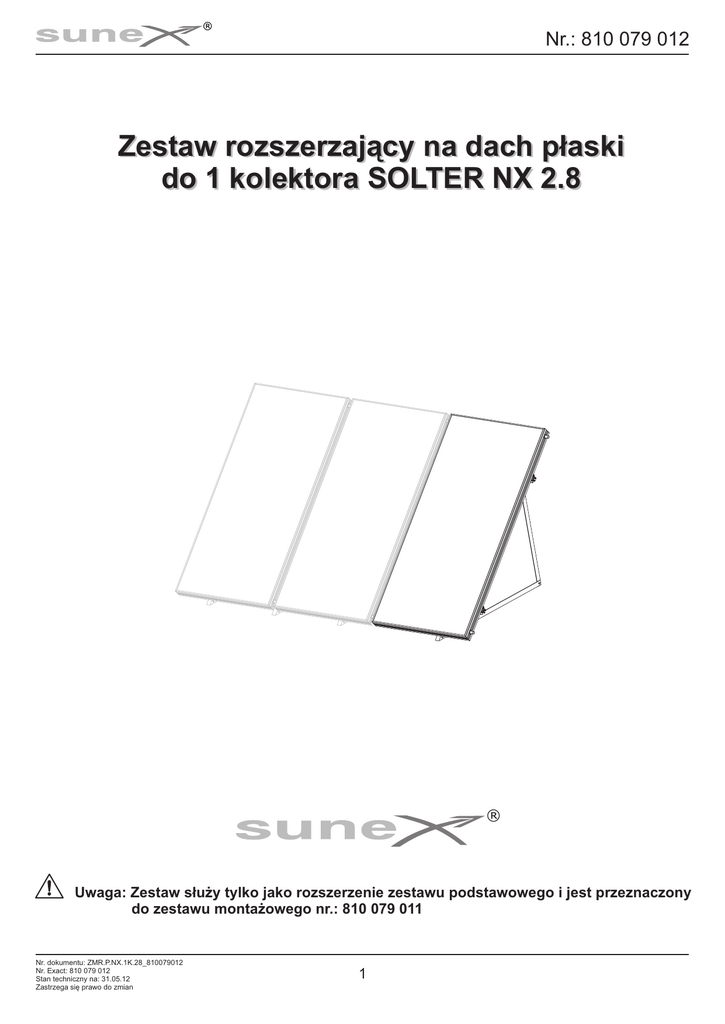

Zestaw rozszerzający na dach płaski
do 1 kolektora SOLTER NX 2.8
®
!
Uwaga: Zestaw służy tylko jako rozszerzenie zestawu podstawowego i jest przeznaczony
do zestawu montażowego nr.: 810 079 011
Nr. dokumentu: ZMR.P.NX.1K.28_810079012
Nr. Exact: 810 079 012
Stan techniczny na: 31.05.12
Zastrzega się prawo do zmian
1
®
Nr.: 810 079 012
1
1545
9
20
4
3
1545
16
35
97
100
1340
2
1
390
4
1545
Wykaz elementów
Poz.
Opis
Ilość
1 szt.
3
Podstawa trójkąta dł.1545mm (kątownik aluminiowy 40x40x4)
Belka wzmacniająca trójkąta dł. 2185mm
(kątownik aluminiowy 40x40x4)
Belka pionowa trójkąta dł. 1545mm (kątownik aluminiowy 40x40x4)
4
Belka pozioma aluminiowa L=1340mm
2 szt.
5
Wieszak kolektora dół
2 szt.
6
Wieszak kolektora góra
Śruba sześciokątna nierdzewna M8x20 + podkładka płaska + podkładka
sprężysta + nakrętka
Śruba młoteczkowa nierdzewna M8x20 + podkładka płaska + podkładka
sprężysta + nakrętka
Trzpień łączący
Śruba zamkowa nierdzewna M10x30 + podkładka płaska + podkładka
sprężysta + nakrętka
2 szt.
1
2
7
8
9
10
Nr. dokumentu: ZMR.P.NX.1K.28_810079012
Nr. Exact: 810 079 012
Stan techniczny na: 31.05.12
Zastrzega się prawo do zmian
2
1 szt.
1 szt.
3 kpl.
4 kpl.
2 szt.
2 kpl.
®
Nr.: 810 079 012
1 2 3
7
10
i belek poziomych 4 .
7
2
16
35
4
10
2
3
1
7
7
2
4
Poz. Opis
10
1
Podstawa trójkąta
2
Belka wzmacniająca trójkąta
3
Belka pionowa trójkąta
4
Belka pozioma aluminiowa
5
Wieszak kolektora dół
6
Wieszak kolektora góra
Śruba sześciokątna nierdzewna M8x20
+ podkładka płaska
+ podkładka sprężysta
+ nakrętka
Śruba młoteczkowa nierdzewna M8x20
+ podkładka płaska
+ podkładka sprężysta
+ nakrętka
Trzpień łączący
Śruba zamkowa nierdzewna M10x30
+ podkładka płaska
+ podkładka sprężysta
+ nakrętka
7
8
9
10
Nr. dokumentu: ZMR.P.NX.1K.28_810079012
Nr. Exact: 810 079 012
Stan techniczny na: 31.05.12
Zastrzega się prawo do zmian
3
®
Nr.: 810 079 012
2. Łączenie zestawu rozszerzającego z istniejącym zestawem montażowym.
Wsunąć trzpień łączący
9
w belki poziome
1340
Nr. dokumentu: ZMR.P.NX.1K.28_810079012
Nr. Exact: 810 079 012
Stan techniczny na: 31.05.12
Zastrzega się prawo do zmian
4
9
4
4
4
zestawów montażowych.
