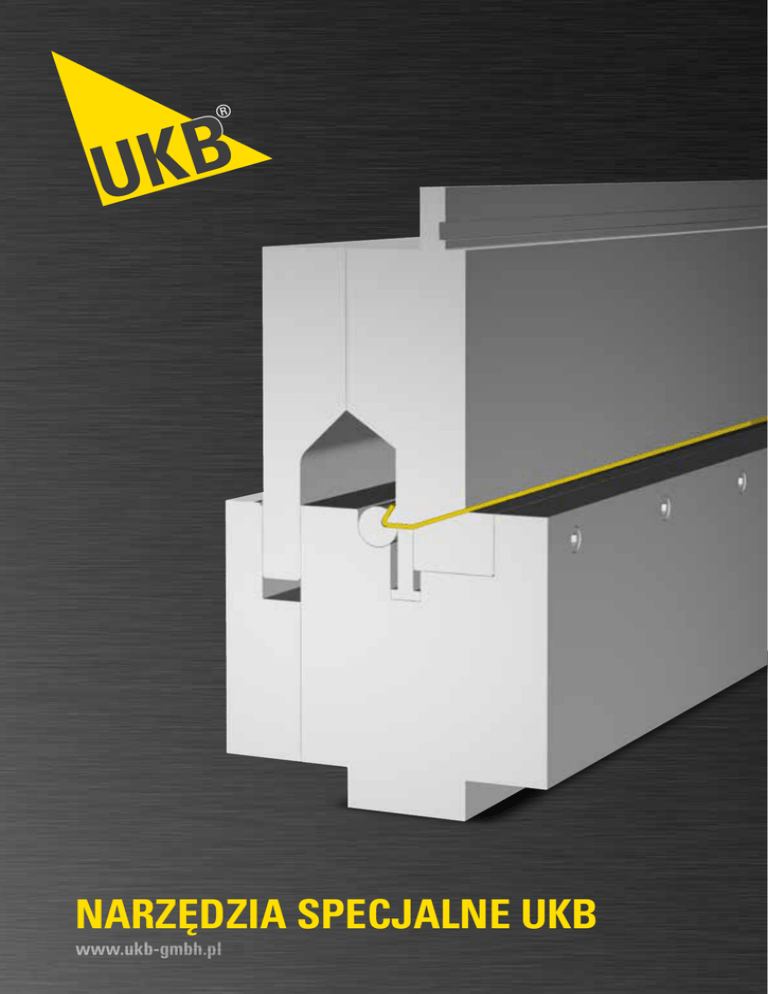

NARZĘDZIA SPECJALNE UKB
www.ukb-gmbh.pl
Firma UKB - Uwe Krumm GmbH oznacza od ponad 25 lat precyzję, jakość, najnowocześniejszą technikę i
pierwszorzędne know-how.
Produkujemy indywidualne narzędzia specjalne, narzędzia do pras krawędziowych oraz oferujemy usługi frezowania CNC i szlifowania CNC.
W ścisłej współpracy z Państwem wykonujemy dla Państwa wysokiej jakości narzędzia specjalne dla szybkiego
i ekonomicznego przebiegu prac.
Chcemy Państwa nie tylko zadowolić, lecz zachwycić!
W tym katalogu znajdziecie Państwo wyciąg z naszego portfolio narzędzi specjalnych.
PRODUKUJEMY WIĘCEJ
NIŻ STANDARD!
SPIS TREŚCI
Zakres usług UKB w skrócie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Narzędzia specjalne UKB
UKB-Teamplayer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Frezowanie CNC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Szlifowanie CNC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Rzuć nam wyzwanie - my zrealizujemy Twoje pomysły. . . . . . . . . . . . . . . . . . . . 6
Pomoc w konstruowaniu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Wyposażenie techniczne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Modele 3D narzędzi specjalnych. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 – 11
Przykłady narzędzi specjalnych. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 – 15
Narzędzia do gięć U. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Narzędzia do gięć U z ruchomymi listwami gnącymi . . . . . . . . . . . . . . . . . . . . 17
Narzędzia do zawiasów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Narzędzia do rowków. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Narzędzia do otworów wentylacyjnych. . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Narzędzie tłoczące do gięć wielokrotnych. . . . . . . . . . . . . . . . . . . . . . . . . . 21
Narzędzie specjalne do wykonania ramion natryskowych. . . . . . . . . . . . . . 22 – 23
Pełny serwis UKB dla narzędzi specjalnych . . . . . . . . . . . . . . . . . . . . . . 24 – 26
Noże UKB do nożyc gilotynowych
Produkcja noży do nożyc gilotynowych. . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Regeneracja noży do nożyc gilotynowych . . . . . . . . . . . . . . . . . . . . . . . . . . 27
2
VIDEO
[email protected] . www.ukb-gmbh.pl
Zakres usług UKB w skrócie
Nasze produkty i usługi znajdziecie Państwo w 16
rozdziałach, na 278 stronach.
Zamów nasz bezpłatny katalog UKB:
tel +48 58 620 92 77
UKB SYSTEM B
TYP TRUMPF
02
TYP LVD
UKB SYSTEM C
TYP BYSTRONIC
05
TYP WEINBRENNER
06
MATRYCE
PRZESTAWNE UKB
08
GIĘCIE BEZŚLADOWE UKB I
REDUKUJĄCE ŚLADY
09
SZAFY NARZĘDZIOWE UKB I
AKCESORIA DO GIĘCIA
11
NARZĘDZIA
SPECJALNE UKB
12
MODYFIKACJE UKB NARZĘDZI
DO PRAS KRAWĘDZIOWYCH
14
UKB SYSTEM E
TYP EHT
04
UKB SYSTEM W
TYP AMADA
01
03
UKB SYSTEM L
UKB SYSTEM A
SERWIS UKB - REGENERACJA NARZĘDZI DO PRAS
KRAWĘDZIOWYCH
15
UKB UNIBEND
UKB WINGBEND
07
ADAPTERY I
ŁĄCZNIKI UKB
10
NOŻE UKB DO NOŻYC
GILOTYNOWYCH
13
FREZOWANIE CNC, SZLIFOWANIE CNC, HARTOWANIE LASEROWE I WIELE WIĘCEJ
16
WWW.UKB-GMBH.PL
sklep internetowy > aktualne ceny i oferty specjalne
nowości > zawsze na bieżąco
informacje o produktach > wszystkie produkty UKB jednocześnie
do pobrania > informacje dla Państwa
kanał video > wgląd do naszej firmy, w systemy i osiągnięcia UKB
cloud > łatwiejszy i bezpieczniejszy transfer danych dla naszych klientów
UKB-APP
obliczenie siły nacisku > automatyczne wyliczenie Państwa danych
informacje o produktach > wszystkie produkty UKB jednocześnie
3
Tel. +48 58 620 92 77 . Tel. kom. +48 735 317 000
UKB-Teamplayer
Specjaliści od narzędzi specjalnych i narzędzi do pras krawędziowych
Zalety UKB w skrócie:
� wykształceni specjaliści od narzędzi specjalnych i narzędzi do pras krawędziowych
� pełny serwis: projektowanie, rozwój, produkcja
� indywidualne gięcia próbne
� absolutna bliskość klienta
� zaangażowany serwis
� innowacyjna obecność na targach
Oczekuj najlepszego!
Indywidualne podejście do klienta jest w UKB w centrum wszystkich projektów, od doradztwa i planowania, poprzez projektowanie i wykonanie, aż do dostawy. Z know-how i wieloletnim doświadczeniem
wspomagamy Państwa jako kompetentny partner.
Na 5.000 m2 , na maszynach najnowszej generacji, wykwalifikowani pracownicy pracują nad
rozwiązaniami dopasowanymi do nowoczesnych wymagań rynku.
Przekonajcie się Państwo sami - cieszymy się na Waszą wizytę!
VIDEO
4
DOSTĘPNOŚĆ UKB
od poniedziałku do piątku od 7:30 do 18:00
Tel. +48 58 620 92 77
Tel. kom. +48 735 317 000
E-Mail [email protected]
Web www.ukb-gmbh.pl
Frezowanie CNC
Na najnowocześniejszych maszynach z najlepszymi rezultatami!
INFORMACJE TECHNICZNE:
�
�
�
�
�
15 maszyn CNC do frezowania
tryby postępowania:
X = 6.000 mm
Y = 1.250 mm
Z = 1.600 mm
jednoczesna obróbka 5-osiowa
w pełni programowalna oś b +-100°
okrągły stół Ø 1050mm
Szlifowanie CNC
Do precyzyjnych zadań jesteśmy najlepiej wyposażeni!
INFORMACJE TECHNICZNE:
� 5 maszyn CNC do szlifowania profilowego
� 2 maszyny CNC do szlifowania płaszczyzn
�
tryby postępowania:
X = 5.000 mm
Y = 800 mm
Z = 700 mm
5
Tel. +48 58 620 92 77 . Tel. kom. +48 735 317 000
Rzuć nam wyzwanie - my zrealizujemy Twoje pomysły
Nasze osiągnięcia:
� wykwalifikowani specjaliści od narzędzi specjalnych
� pełny serwis: projektowanie, rozwój, produkcja
� produkcja narzędzi specjalnych o długości do 6.000 mm
� stosowanie najnowszych technologii produkcji i najnowocześniejszej techniki CAD
� symulacja procesów gięcia
� stosowanie optymalnych surowców, hartowanych zgodnie z przeznaczeniem,
polerowanych i powleczonych
� powierzchnie szlifowane lub bardzo dokładnie frezowane
� możliwe stosowanie komponentów pneumatycznych lub elektronicznych
� kontrola funkcji i dopracowanie dzięki gięciom próbnym na Państwa blaszkach
� szczegółowa kontrola jakości i przydzielenie numeru specjalnego w celu rejestracji
wszystkich narzędzi specjalnych
Pomoc w konstruowaniu
Pomoc w konstruowaniu do pobrania jako PDF na www.ukb-gmbh.pl
IU NARZĘDZI
NSTRUOWAN
POMOC W KO
UKB
e
e kontaktow
Państwa dan
UKB INFO
firma
ulica
kod pocztowy
rysunek
mailem swój
Prześlij nam
, IGS,
acie DXF, DWG
CAD w form
na adres:
VDA lub STEP
h.de
gmb
m.plotka@ukb-
ść
/ miejscowo
telefon
faks
email
proszę zmierzyć
OA
a
a kontaktow
osob
dług
konanie we
danych profilu
rzyć
proszę zmie
ny
Dane maszy
OH
i wy
Konstrukcja
OA
OH
nacisk
rcie (EBH)
ymalne otwa
owania / maks
wysokość wbud
(T)
szerokość stołu
a
długość gięci
R
wysokość osi
min. i maks.
riału
czenie mate
dokładne ozna
ni
powierzch
foliowana)
jakośćwana,
powleczona,
rzyć
proszę zmie
T
(ocynko
MH
u
rysunek profil
�
R
zyć:
proszę załąc
Dodatkowo
HUB
R
MA
Dane profilu
riału
grubość mate
a sztuk
całkowita liczb
EBH
MH
EBH
HUB
skok
zia
Dane narzęd dzia (OH/MH)
narzę
ła wysokość
zwyk
dzia
styku (OA)
długość narzę
i powierzchnią
z linią nacisku
dzia
styku (MA)
wania stempla
dzielenie narzę
i powierzchnią
rysunek moco
linią nacisku
zyć: �
a matrycy z
proszę załąc
ek mocowani
Dodatkowo
�rysun
według
i wykonanie
Konstrukcja
MA
dzia
danych narzę
zia
Dane narzęd
surowiec
dzia
długość narzę
dzia
dzielenie narzę
wana
wersja szlifo
wana
wersja harto
zyć:
proszę załąc
Dodatkowo
nie
tak
tak
nie
ek
iarowany rysun
całkowicie zwym
�
erzchnią styku
nacisku i powi
narzędzia z linią
T
Prześlij nam swoje detale, rysunki, pliki CAD... my skonstruujemy Twoje narzędzie
Nasz serwis gwarantuje indywidualne rozwiązania!
6
proszę zmierzyć
Wyposażenie techniczne
Oprogramowanie MEGACAD 2D/3D
Oprogramowanie CIMATRON E CAD/CAM 3D
Prasa krawędziowa do gięć próbnych
L = 4050 mm, nacisk: 3200 kN
Ramię pomiarowe z CAM 2 Measure 10.1
VIDEO
Narzędzia
specjalne
UKB ŻYJE PRZYSZŁOŚCIĄ...
i stawia na najnowszy stan techniki!
Park maszynowy UKB
X (mm)
Y (mm)
Z (mm)
Frezarki CNC
6.000
1.250
1.600
Szlifierki CNC do szlifowania profilowego
5.000
800
700
Szlifierki do płaszczyzn
5.000
800
700
Urządzenie do hartowania laserowego
5.000
450
400
500 U/V ±75 mm
350 U/V ±75 mm
300 U/V ±75 mm
Maszyna do drutowej obróbki elektrokontaktowej
7
Tel. +48 58 620 92 77 . Tel. kom. +48 735 317 000
Modele 3D narzędzi specjalnych
Prowadzone na kolumnach narzędzie do tłoczenia gięcia 6°,
z dużym konturem promieniowym 3D
Prowadzone na kolumnach narzędzie do tłoczenia
3 rowków, z wypychaczem sprężynowym
Narzędzie do tłoczenia promienia i jednocześnie
dwóch bocznych zakładek
Narzędzie tłoczące do gięć Z, z dociskaczem sprężynowym,
prowadnicami i trzpieniami mocującymi
Narzędzie tłoczące litery i cyfry z wymiennymi stemplami,
z regulacją wysokości do dopasowania do pozostałych stacji
narzędziowych
8
Prowadzone na kolumnach narzędzie tłoczące wypustki,
z dociskaczami sprężynowymi, stemplami tnącymi i tulejami
tnącymi
Narzędzie specjalne do dużego gięcia Z,
z dociskaczem sprężynowym
Narzędzie specjalne do dogniatania wcześniej
zagiętych półek za pomocą przesuwanych klinów
Narzędzie tłoczące podwójne promienie z
wypychaczem sprężynowym, z bocznymi prowadnicami
i trzpieniami mocującymi
Narzędzie tłoczące do trzech gięć Z jednym skokiem,
z wypychaczem sprężynowym i trzpieniami mocującymi
INNOWACYJNE NARZĘDZIA WYMAGAJĄ KNOW-HOW
Od projektu do produkcji, wszystko w naszym zakładzie.
Pozostałe przykłady na: www.ukb-gmbh.pl
VIDEO
Narzędzia specjalne / Narzędzie
tłoczące do gięć
wielokrotnych
9
Tel. +48 58 620 92 77 . Tel. kom. +48 735 317 000
Narzędzie dwustacyjne do wykonania profilu V
Stacja 1: Narzędzie tłoczące z bocznymi prowadnicami
Stacja 2: Narzędzie do gięcia U z wypychaczem sprężynowym
Narzędzie dwustacyjne do wykonania pokrywy obudowy
ERK
Stacja 1: Narzędzie do promieni z wkładem PU
do gięcia bezśladowego promienia 180°
Stacja 2: Narzędzie kalibrujące z wstawionym stemplem
tłoczącym, do jednoczesnego tłoczenia dwóch
wgłębień w promieniu
Narzędzie dwustacyjne do wykonania uchwytu
Stacja 1: Narzędzie do gięcia U z tylną prowadnicą
i wypychaczem sprężynowym
10
Stacja 2: Narzędzie do tłoczenia V z tylną prowadnicą,
dopasowane do wcześniejszego gięcia U
Narzędzie dwustacyjne do wykonania obejmy
Stacja 1: Narzędzie tłoczące Z dla kształtu obejmy,
z dociskaczem sprężynowym i bocznymi podporami
Stacja 2: Narzędzie do tłoczenia promienia z lewej strony i
zawinięcia w kształt obejmy z prawej strony, z dociskaczami
sprężynowymi i wbudowanymi podporami
Narzędzie dwustacyjne do wykonania płytki mocującej
Stacja 1: Narzędzie tłoczące do gięcia dwóch
półek 90° z konturem 3D
Stacja 2: Narzędzie gnące do podgięcia dwóch krótkich zakładek
na wcześniej zagiętych półkach, za pomocą ruchomych
przesuwanych klinów
SERWIS UKB - NAPRAWA
I REGENERACJA
Skorzystaj z naszego serwisu napraw i
regeneracji zużytych narzędzi do pras
krawędziowych i noży do nożyc gilotynowych.
Zadzwoń do nas: +48 58 620 92 77
PRODUKUJEMY WIĘCEJ
NIŻ STANDARD!
11
Tel. +48 58 620 92 77 . Tel. kom. +48 735 317 000
Przykłady narzędzi specjalnych
1. Stempel i matryca do prawie
zamkniętego profilu
2. Stempel i matryca z
wgłębieniem
5. Narzędzie do falcowania z 6. Narzędzie do falcowania z matrycą
matrycą sprężynową i listwą
sprężynową do tłoczenia i dystantrzymającą
sowym elementem dociskającym
9. Narzędzie do gięcia
wstępnego i falcowania dla
profilu C trzema skokami
12
10. Kształtownik U do gięcia
profilu C w dwóch skokach z
wypychaczem sprężynowym
3. Narzędzie do falcowania z
matrycą sprężynową
matrycą sprężynową
matrycą sprężynową i listwą
trzymającą
matrycą sprężynową i tylną
prowadnicą
11. Kształtownik U z listwa12. Kształtownik U do gięcia na
mi gnącymi i wypychaczem wkładach PU z listwą przeciwprężną i
sprężynowym w matrycy oraz z
stemplem formującym
wymiennym ostrzem w stemplu
(części zużywalne wymienne)
13. Kształtownik
kapeluszowy z listwami
gnącymi i wypychaczem
sprężynowym
14. Kształtownik kapeluszowy z
17. Duży kształtownik trapezowy z
18. Duży kształtownik
trapezowy z ugięciami
bocznymi
21. Narzędzie do promieni do
gięcia na wkładach PU
22. Narzędzie do tłoczenia
promienia ze szczękami
dogniatającymi
15. Kształtownik kapeluszowy do gięć obok siebie
16. Kształtownik trapezowy z
19. Narzędzie specjalne do gięcia
20. Narzędzie do promieni ze
promienia na bardzo krótkiej
szczękami dogniatającymi i wypypółce
chaczem sprężynowym
promienia z kolejnym
gięciem i tylną prowadnicą
24. Narzędzie do tłoczenia podwójnego promienia
13
Tel. +48 58 620 92 77 . Tel. kom. +48 735 317 000
dużego promienia z prostą półką i
wgłębieniem
14
26. Narzędzie do
tłoczenia dużego promienia z odsadzonymi
bokami
promienia
29. Narzędzie tłoczące z
listwami gnącymi i
30. Narzędzie do gięcia Z z
nastawianą listwą gnącą w
matrycy
31. Narzędzie tłoczące z
nastawianymi szczękami
w stemplu
33. Narzędzie tłoczące do gięcia Z z
różnymi promieniami
34. Narzędzie tłoczące do
gięć wielokrotnych jednym
skokiem
35. Narzędzie tłoczące
dużego promienia z krótkimi
zakładkami
32. Narzędzie tłoczące do dwóch
zetek z tylną prowadnicą
36. Narzędzie tłoczące
37. Narzędzie do gięcia rowka V
z wypychaczem sprężynowym
41a. Narzędzie 1/2: specjalny
zetownik z wgłębieniem na półkę
44. Zetownik z dodatkowym
zagięciem
38. Narzędzie do gięcia rowka
z wypychaczem sprężynowym
dla rowka konturowego
41b. Narzędzie 2/2: narzędzie do
falcowania z tylną prowadnicą
45. Specjalny zetownik
39. Narzędzie do tłoczenia rowka
V z małym promieniem i tylną
prowadnicą
40. Narzędzie do gięcia
okrągłego rowka
42. Nastawiany zetownik z
43. Zetownik do gięć wielokrotnych
46. Specjalny zetownik
47. Narzędzie do zawiasów
15
Tel. +48 58 620 92 77 . Tel. kom. +48 735 317 000
Narzędzia do gięć U
ZALETY
t=
H max =
� narzędzia do gięć U dopasowane do potrzeb klienta
� wykonanie w jednym etapie gięcia
� małe wymiary wewnętrzne przy wysokich
półkach profili
� podwyższone bezpieczeństwo procesu
� nieznaczna deformacja blachy dzięki
wypychaczom sprężynowym
� aktywne elementy hartowane
� kontrola funkcji i dopracowanie dzięki gięciom
próbnym na Państwa blaszkach
B=
Przykłady narzędzi do gięć U
� inne kształty i wersje wykonujemy indywidualnie według Państwa danych
Narzędzie do gięcia U z szerokim
wymiarem wewnętrznym
16
Narzędzie do gięcia U z małym wymiarem wewnętrznym i wgłębieniem
w narzędziu dla gięcia 90°
Narzędzie do gięcia
U z promieniem
Narzędzia do gięć U z ruchomymi listwami gnącymi
ZALETY
t=
R=
H max =
� narzędzia do gięć U z ruchomymi listwami
gnącymi dopasowane do potrzeb klienta
� małe wymiary wewnętrzne przy
wysokich półkach profili
� podwyższone bezpieczeństwo procesu
� ruchome listwy gnące w celu kompensacji sprężynowania profili
wypychaczom sprężynowym
� kontrola funkcji i dopracowanie dzięki
gięciom próbnym na Państwa blaszkach
Przykłady narzędzi do gięć U z ruchomymi listwami gnącymi
Narzędzie do gięcia U z ruchomymi listwami gnącymi, dla grubego materiału
Narzędzie do gięcia U z ruchomymi Narzędzie do gięcia U z ruchomymi
listwami gnącymi, dla wąskiego profilu listwami gnącymi, typ rowka V
17
Tel. +48 58 620 92 77 . Tel. kom. +48 735 317 000
Narzędzia do zawiasów
ZALETY
� narzędzia do zawiasów dopasowane
do potrzeb klienta
� wykonanie w dwóch lub trzech skokach
dociskaczom sprężynowym
� wysoka powtarzalność dzięki tylnemu
zderzakowi zintegrowanemu z narzędziem
� kontrola funkcji i dopracowanie
dzięki gięciom próbnym na Państwa blaszkach
w
we
z=
tr
ną
Ø
t=
L=
NADAJĄ SIĘ DLA
� grubość materiału do 4,0 mm
� minimalna średnica wewnętrzna:
2,5 x grubość materiału przy stali i aluminium
3 x grubość materiału przy stali nierdzewnej
Przykłady narzędzi do zawiasów
Dwustacyjne narzędzie do zawiasów
18
Stacja 1:
Gięcie wstępne profilu dwoma
skokami
Stacja 2:
Zawinięcie profilu jednym skokiem
Narzędzie do zawiasów do
wykonania na 1 stacji,
dwoma gięciami
Narzędzia do rowków
ZALETY
t=
� narzędzia do rowków dopasowane do potrzeb klienta
� sprawdzenie możliwości wykonania w odniesieniu do wytrzymałości i granic rozciągalności giętego materiału
� przejęcie dowolnych form lub konturów 3D w skali 1:1 z
posiadanych rysunków klienta lub plików danych
� wersja narzędzi ze zintegrowanymi rowkami dopasowana
do jakości i grubości materiału
� kąt, kształt i wersja rowków według danych klienta
� kontrola funkcji i dopracowanie dzięki gięciom próbnym
na Państwa blaszkach
� test na pękanie i fałdowanie w obrębie rowków
=
L=
H=
NADAJĄ SIĘ DLA
� wszystkie kształty rowków niezależne od kąta gięcia
Przykłady narzędzi do rowków
Narzędzie do tłoczenia czterech
rowków jednym gięciem Z, jednym
skokiem, z dociskaczem sprężynowym
Narzędzie do tłoczenia czterech
rowków jednym gięciem Z, z tylną
prowadnicą
Narzędzie do tłoczenia dwóch rowków
w pobliżu linii gięcia, z dociskaczem
i podporami
19
Tel. +48 58 620 92 77 . Tel. kom. +48 735 317 000
Narzędzia do otworów wentylacyjnych
ZALETY
H
t
� narzędzia do otworów wentylacyjnych
dopasowane do potrzeb klienta
� wykonanie jednym skokiem
� jedno narzędzie nadaje się dla różnych
grubości blach i materiałów
dociskaczom sprężynowym
� kontrola funkcji i dopracowanie dzięki
gięciom próbnym na Państwa blaszkach
B
NADAJĄ SIĘ DLA
� położone obok siebie otwory wentylacyjne
Przykłady narzędzi do otworów wentylacyjnych
Narzędzie do otworów wentylacyjnych z dociskaczem
sprężynowym, w celu ograniczenia deformacji blachy
Narzędzie do otworów wentylacyjnych, wersja prosta,
bez dociskacza
20
Narzędzie tłoczące do gięć wielokrotnych
Wykonanie 3 elementów jednocześnie jednym skokiem
Zaprojektowanie i wykonanie narzędzia
specjalnego
Kontrola funkcji i dopracowanie
narzędzia specjalnego
1. etap produkcji: Ułożenie dolnych części pierścieni
wewnętrznych we wszystkich trzech stacjach
Element wytwarzany według pliku danych klienta. Trzy
części, każda z trzema zagięciami i dwuczęściowym
pierścieniem wewnętrznym (zamontowanym na stałe),
mają być wykonane jednym skokiem.
2. i 3. etap produkcji: Ułożenie płytek i górnych części
pierścieni wewnętrznych we wszystkich trzech stacjach
Projekt 3D jako rysunek w rozłożeniu na części
Rezultaty na dolnej części narzędzia
- po wykonanym gięciu
Montaż końcowy górnej części narzędzia
Gotowe produkty, zgodne z rysunkami i
według modeli 3D
VIDEO
Narzędzia specjalne / Narzędzie
tłoczące do gięć
wielokrotnych
Montaż końcowy dolnej części narzędzia
21
Tel. +48 58 620 92 77 . Tel. kom. +48 735 317 000
Narzędzie specjalne do wykonania ramion natryskowych
różne stacje robocze na prasie krawędziowej
Wykonanie dużego ramienia natryskowego
1
Element wytwarzany według pliku danych klienta. Dwa
ramiona natryskowe różnej wielkości ze stali nierdzewnej
z różnymi elementami łączącymi (do montażu w zmywarce)
2
Tłoczenie obu części ramienia (wykonalne na jednej
stacji)
3
Połączenie elementów łączących z częścią
wewnętrzną
4
Połączona część wewnętrzna i elementy łączące
22
5
Tłoczenie dyszy napędowej 45°
6
Połączenie dyszy napędowej z częścią ramienia
7
Połączenie obu części ramienia (wewnętrznej i
zewnętrznej) przez okrężne falcowanie
8
Kompletnie zmontowane duże ramię natryskowe i
dysza napędowa
Wykonanie małego ramienia natryskowego
9
Tłoczenie obu części ramienia (wykonalne na
jednej stacji)
13
Połączenie obu części ramienia (wewnętrznej i
zewnętrznej) przez okrężne falcowanie
Kompletny widok narzędzi
specjalnych
10
Wykonanie przetłoczenia w jednej części
Kompletny widok prowadzonego na kolumnach narzędzia
specjalnego do tłoczenia dużego ramienia natryskowego
11
Połączenie elementów łączących z częścią wewnętrzną
12
Połączona część wewnętrzna i elementy łączące
Kompletny widok prowadzonego na kolumnach narzędzia
specjalnego do małego ramienia natryskowego
Kompletny widok prowadzonego na kolumnach
narzędzia specjalnego do połączenia elementów
łączących z pojedynczymi komponentami
23
Tel. +48 58 620 92 77 . Tel. kom. +48 735 317 000
Pełny serwis UKB dla narzędzi specjalnych
à Projektowanie i rozwój
Po otrzymaniu zamówienia nasi
konstruktorzy opracowują
szczegółowo zaoferowaną
koncepcję i przygotowują model
3D narzędzia.
à Przygotowanie pracy
Po Państwa akceptacji modelu
zostają przygotowane rysunki
wykonawcze. W zależności od
potrzeby przygotowane są
programy 3D-NC.
à Budowa prototypu
W celu uzyskania optymalnego konturu gnącego zostaje przygotowane
narzędzie wzorcowe. Po przeprowadzonych próbach kontur ten zostaje
przeniesiony na narzędzie seryjne.
à Frezowanie CNC
Elementy narzędzia są obrabiane na
naszych frezarkach CNC zgodnie z
rysunkiem wykonawczym. Dzięki
jednoczesnej obróbce 5-osiowej mogą
być wykonane najbardziej złożone
kontury narzędzia.
24
à Szlifowanie CNC
Kontury gnące i powierzchnie
aktywne narzędzi specjalnych są
precyzyjnie szlifowane.
à Obróbka cieplna
Nasze narzędzia specjalne są zgodnie
z przeznaczeniem odprężane, hartowane laserowo, hartowane na wskroś
lub nitrowane.
à Znakowanie laserowe
Możemy wykonać oznaczenie dopasowane do potrzeb klienta jak np. wewnętrzny
numer narzędzia.
à Montaż narzędzia specjalnego
Poszczególne elementy są
montowane i do siebie dopasowane.
25
Tel. +48 58 620 92 77 . Tel. kom. +48 735 317 000
à Gięcia próbne
Na Państwa blaszkach zostaje
przeprowadzona kontrola funkcji narzędzia specjalnego, tak
aby zostało wysłane właściwie
funkcjonujące narzędzie.
à Kontrola jakości
Całemu procesowi produkcyjnemu
towarzyszy ciągła kontrola jakości,
np. poprzez pomiary 3D.
à Serwis
Nasi przedstawiciele handlowi
chętnie Państwu doradzą przy
skomplikowanych gięciach oraz
przeprowadzą gięcia próbne w
Państwa zakładzie.
26
NOŻE UKB DO NOŻYC GILOTYNOWYCH
Produkcja noży do nożyc gilotynowych
UKB-INFO
ZALETY
Pobierz formularz PDF dla swojego zapytania na www.ukb-gmbh.pl/noże do nożyc.
Po prostu wypełnij i odeślij!
Dla Państwa nożyc gilotynowych wykonamy
noże odpowiadające wymaganiom. Surowce do
produkcji noży są specjalnie dobierane zgodnie z
przeznaczeniem.
� długość do 4.100 mm
� 4, 2 lub 1 krawędź tnąca
� z otworami gwintowanymi lub
obustronnym skosem
� stosowanie stopowych lub
wysokostopowych surowców
specjalnych
Przykłady:
4 krawędzie tnące z
otworami gwintowanymi
2 krawędzie tnące z
1 krawędź tnąca z
obustronny skos
Regeneracja noży do nożyc gilotynowych
� termin dostawy: 1 dzień roboczy
(po uzgodnieniu)
� długość do 5.000 mm
� 4, 2 lub 1 krawędź tnąca
Skontaktuj się z nami!
UKB
Ceny orientacyjne za regenerację
długość
(mm)
do 1.200
do 1.700
do 2.200
do 2.700
do 3.200
do 3.700
do 4.200
do 5.000
cena za
pojedynczą
sztukę
70,– €
80,– €
90,– €
110,– €
130,– €
160,– €
180,– €
200,– €
cena za sztukę przy tej samej
wysokości i grubości od 2 noży
50,– €
60,– €
70,– €
85,– €
105,– €
130,– €
150,– €
170,– €
ceny orientacyjne dotyczą noży bez wyszczerbień
przed
po
27
Narzędzia do pras krawędziowych
Narzędzia specjalne
Noże do nożyc gilotynowych
USŁUGI:
Frezowanie CNC
Szlifowanie CNC
Hartowanie laserowe
SERWIS NARZĘDZIOWY:
Naprawy
Regeneracje
Modyfikacje
PEŁNY SERWIS:
Produkcja
Projektowanie / rozwój
Gięcia próbne
Serwis
Siedziba główna: Burbach / Niemcy
Otwarte od 7:30 do 18:00
UKB - UWE KRUMM GMBH Siedziba główna . Carl-Benz-Str. 49 . 57299 Burbach . Niemcy
Tel. +48 58 620 92 77 . Tel. kom. +48 735 317 000 . E-Mail [email protected] . www.ukb-gmbh.pl
Zmiany techniczne zastrzeżone, możliwe różnice w kolorach. Za błędy w druku nie odpowiadamy.. © Prawa autorskie: kopiowanie, powielanie oraz rozpowszechnianie zawartych w tym katalogu rysunków, grafik, tekstów oraz zdjęć jest dopuszczalne jedynie za wyraźną zgodą firmy UKB GmbH.
Realizacja graficzna: Werbeagentur [raster]fabrik, Siegen | Zdjęcia: MORGENTHAL, Siegen | Produkcja filmów: Bild für Bild, Siegen | OWH patrz: www.ukb-gmbh.de
PRODUKTY:

narzędzia specjalne ukb

Transkrypt

Podobne dokumenty

Giętarka do prętów P42 trzyfazowa - Budo

Szablon pudełka na wizytówki

GIĘTARKA DO RUR SOCO I-REVERSE CNC Cena

Pobierz katalog UKB 9, noże do nożyc gilotynowych

Gięcie indukcyjne
