Piotr Kleczyński

Regulator dwufunkcyjnego
węzła cieplnego CWU i CO
Piotr Kleczyński
Krasnobród, 27 maja 2004
Plan wystąpienia
» Zastosowanie urządzenia
» Porównanie z obecnym regulatorem
» Konstrukcja SK4000
» Zasoby sprzętowe
» Jakość wyrobów
Piotr Kleczyński SterKom
Regulator dwufunkcyjnego
węzła cieplnego CO, CWU
Zastosowanie urządzenia
Wszystkie układy technologiczne dwufunkcyjnych węzłów
cieplnych stosowane przez PRATERM ograniczone do:
1) Czterech zaworów (CO, CWU, mieszania, doładowania)
2) 2 pomp
3) 8 wejść analogowych PT100
4) 1 ciepłomierza
5) 8 wejść logicznych
6) 2 wyjść analogowych (0-24mA)
Piotr Kleczyński SterKom
Regulator dwufunkcyjnego
węzła cieplnego CO, CWU
Porównanie z obecnym regulatorem
1) Zmniejszone wymiary
2) Zmniejszona waga urządzenia
3) Zmniejszony pobór prądu
Piotr Kleczyński SterKom
Regulator dwufunkcyjnego
węzła cieplnego CO, CWU
Porównanie z obecnym regulatorem
Czytelny wyświetlacz LCD 128x64 punktów
12 : 15 śro 27 .05 .2004
CO CWU MIX LOAD
Parametr
wyświetlany
Piotr Kleczyński SterKom
Regulator dwufunkcyjnego
węzła cieplnego CO, CWU
1
2
1 z 10
Porównanie z obecnym regulatorem
Pamięć regulatora podzielona na dwie zasadnicze cześci
1) Pamięć operacyjna RAM (32 kB)
» Parametry wyliczane oraz mierzone
» Średnie programu technologicznego
2) Pamięć konfiguracyjna EEPROM (32 kB)
» Parametry programowalne
» Parametry stałe
» Paczki czasowe
Piotr Kleczyński SterKom
Regulator dwufunkcyjnego
węzła cieplnego CO, CWU

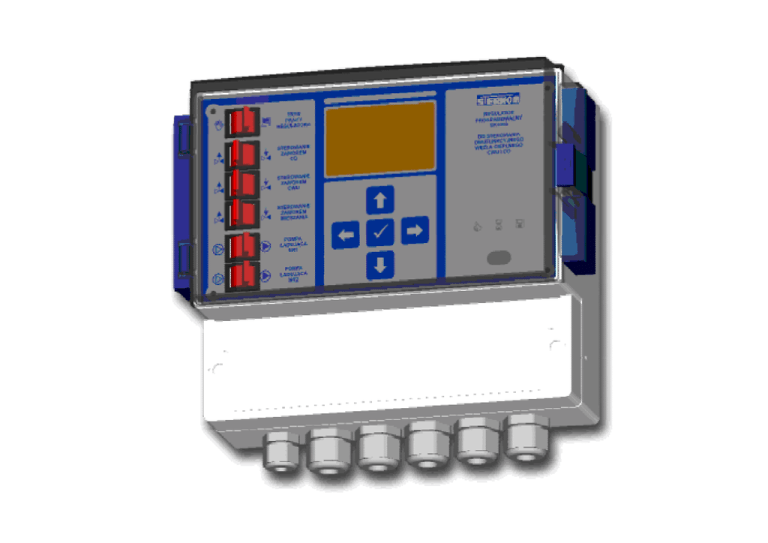

Konstrukcja SK4000
» Miniaturyzacja urządzenia
» Projekt uwzględniający rygorystyczne
parametry aplikacji przemysłowych
» Podział na bloki funkcjonalne
» Nadmiarowość układowa
Piotr Kleczyński SterKom
Regulator dwufunkcyjnego
węzła cieplnego CO, CWU
Zasoby sprzętowe
» 10 wyjść przekaźnikowych
» 8 wejść analogowych PT100 (4P)
» 2 porty komunikacyjne RS232 (PC, GSM)
» 1 port ciepłomierza (w przygotowaniu)
» 1 port rozszerzający RS485
» 8 wejść logicznych
» 2 wyjścia prądowe (w przygotowaniu)
» 6 przełączników sterowania ręcznego
Piotr Kleczyński SterKom
Regulator dwufunkcyjnego
węzła cieplnego CO, CWU
Jakość wyrobów
» 48 godzinny czas „wygrzewania”
» Testowanie regulatora przez dwie niezależne osoby
» Dwukrotna kalibracja wejść temperaturowych jest
» 24 miesięczna gwarancja (w planach 36 miesięcy)
» 48 godzinny serwis (jeszcze nie był wymagany)
Piotr Kleczyński SterKom
Regulator dwufunkcyjnego
węzła cieplnego CO, CWU
Zakończenie
Dziękuję bardzo za uwagę.
Piotr Kleczyński SterKom
Regulator dwufunkcyjnego
węzła cieplnego CO, CWU
