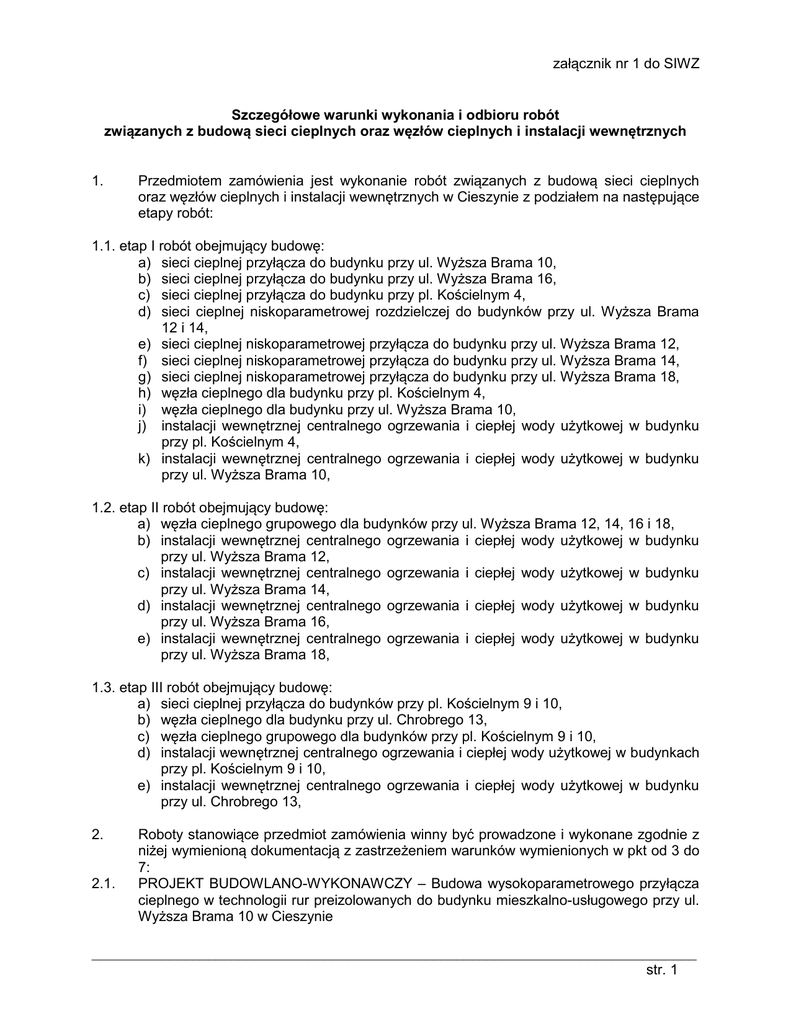

załącznik nr 1 do SIWZ
Szczegółowe warunki wykonania i odbioru robót
związanych z budową sieci cieplnych oraz węzłów cieplnych i instalacji wewnętrznych
1.
Przedmiotem zamówienia jest wykonanie robót związanych z budową sieci cieplnych
oraz węzłów cieplnych i instalacji wewnętrznych w Cieszynie z podziałem na następujące
etapy robót:
1.1. etap I robót obejmujący budowę:
a) sieci cieplnej przyłącza do budynku przy ul. Wyższa Brama 10,
b) sieci cieplnej przyłącza do budynku przy ul. Wyższa Brama 16,
c) sieci cieplnej przyłącza do budynku przy pl. Kościelnym 4,
d) sieci cieplnej niskoparametrowej rozdzielczej do budynków przy ul. Wyższa Brama
12 i 14,
e) sieci cieplnej niskoparametrowej przyłącza do budynku przy ul. Wyższa Brama 12,
f) sieci cieplnej niskoparametrowej przyłącza do budynku przy ul. Wyższa Brama 14,
g) sieci cieplnej niskoparametrowej przyłącza do budynku przy ul. Wyższa Brama 18,
h) węzła cieplnego dla budynku przy pl. Kościelnym 4,
i) węzła cieplnego dla budynku przy ul. Wyższa Brama 10,
j) instalacji wewnętrznej centralnego ogrzewania i ciepłej wody użytkowej w budynku
przy pl. Kościelnym 4,
k) instalacji wewnętrznej centralnego ogrzewania i ciepłej wody użytkowej w budynku
przy ul. Wyższa Brama 10,
1.2. etap II robót obejmujący budowę:
a) węzła cieplnego grupowego dla budynków przy ul. Wyższa Brama 12, 14, 16 i 18,
b) instalacji wewnętrznej centralnego ogrzewania i ciepłej wody użytkowej w budynku
przy ul. Wyższa Brama 12,
c) instalacji wewnętrznej centralnego ogrzewania i ciepłej wody użytkowej w budynku
przy ul. Wyższa Brama 14,
d) instalacji wewnętrznej centralnego ogrzewania i ciepłej wody użytkowej w budynku
przy ul. Wyższa Brama 16,
e) instalacji wewnętrznej centralnego ogrzewania i ciepłej wody użytkowej w budynku
przy ul. Wyższa Brama 18,
1.3. etap III robót obejmujący budowę:
a) sieci cieplnej przyłącza do budynków przy pl. Kościelnym 9 i 10,
b) węzła cieplnego dla budynku przy ul. Chrobrego 13,
c) węzła cieplnego grupowego dla budynków przy pl. Kościelnym 9 i 10,
d) instalacji wewnętrznej centralnego ogrzewania i ciepłej wody użytkowej w budynkach
przy pl. Kościelnym 9 i 10,
e) instalacji wewnętrznej centralnego ogrzewania i ciepłej wody użytkowej w budynku
przy ul. Chrobrego 13,
2.
2.1.
Roboty stanowiące przedmiot zamówienia winny być prowadzone i wykonane zgodnie z
niżej wymienioną dokumentacją z zastrzeżeniem warunków wymienionych w pkt od 3 do
7:
PROJEKT BUDOWLANO-WYKONAWCZY – Budowa wysokoparametrowego przyłącza
cieplnego w technologii rur preizolowanych do budynku mieszkalno-usługowego przy ul.
Wyższa Brama 10 w Cieszynie
______________________________________________________________________________
str. 1
2.2.
2.3.
2.4.
2.5.
2.6.
2.7.
2.8.
2.9.
2.10.
2.11.
2.12.
2.13.
2.14.
2.15.
2.16.
2.17.
2.18.
2.19.
2.20.
PROJEKT BUDOWLANO-WYKONAWCZY – Budowa wysokoparametrowego przyłącza
cieplnego w technologii rur preizolowanych do budynku mieszkalno-usługowego przy ul.
Wyższa Brama 16 wraz z budową niskoparametrowych przyłączy co, cwu i cyrkulacji w
technologii rur preizolowanych do budynków mieszkalno-usługowych przy ul. Wyższa
Brama 12, 14 i 18 w Cieszynie
PROJEKT BUDOWLANO-WYKONAWCZY – Budowa wysokoparametrowego przyłącza
cieplnego do budynku mieszkalnego przy Placu Kościelnym 4 w Cieszynie
PROJEKT BUDOWLANO-WYKONAWCZY – Budowa wysokoparametrowego przyłącza
cieplnego w technologii rur preizolowanych do budynku mieszkalnego przy Placu
Kościelnym 10 w Cieszynie
PROJEKT BUDOWLANY – Projekt budowy wewnętrznych instalacji centralnego
ogrzewania, centralnej ciepłej wody z węzłem co+cw dla budynku mieszkalnousługowego przy ul. Wyższa Brama 10 w Cieszynie
PROJEKT BUDOWLANY – Projekt budowy wewnętrznych instalacji centralnego
ogrzewania, centralnej ciepłej wody z węzłem co+cw dla budynku mieszkalnousługowego przy ul. Wyższa Brama 16 w Cieszynie
PROJEKT BUDOWLANY – Projekt budowy wewnętrznych instalacji centralnego
ogrzewania, centralnej ciepłej wody z węzłem co+cw dla budynku mieszkalnego przy
Placu Kościelnym 4 w Cieszynie
PROJEKT WYKONAWCZY – Budowa węzła cieplnego dla potrzeb ogrzewania i ciepłej
wody w budynku mieszkalno-usługowym przy ul. Wyższa Brama 10 w Cieszynie
PROJEKT WYKONAWCZY – Budowa węzła cieplnego dla potrzeb ogrzewania i ciepłej
wody w budynku mieszkalno-usługowym przy ul. Wyższa Brama 16 w Cieszynie
PROJEKT WYKONAWCZY – Budowa węzła cieplnego dla potrzeb ogrzewania i ciepłej
wody w budynku mieszkalnym przy Placu Kościelnym 4 w Cieszynie
PROJEKT BUDOWLANO-WYKONAWCZY – Budowa węzła cieplnego dla potrzeb
ogrzewania i ciepłej wody w budynku mieszkalnym przy Placu Kościelnym 9, 10 w
Cieszynie
PROJEKT BUDOWLANO-WYKONAWCZY – Budowa węzła cieplnego dla potrzeb
ogrzewania i ciepłej wody w budynku mieszkalnym przy ul. Chrobrego 13 w Cieszynie
PROJEKT WYKONAWCZY – Budowa wewnętrznych instalacji centralnego ogrzewania i
centralnej ciepłej wody w budynku mieszkalno-usługowym przy ul. Wyższa Brama 10 w
Cieszynie
PROJEKT WYKONAWCZY – Budowa wewnętrznych instalacji centralnego ogrzewania i
centralnej ciepłej wody w budynku mieszkalnym przy ul. Wyższa Brama 12 w Cieszynie
PROJEKT BUDOWLANO-WYKONAWCZY – Budowa wewnętrznych instalacji
centralnego ogrzewania i centralnej ciepłej wody w budynku mieszkalnym przy ul.
Wyższa Brama 14 w Cieszynie
PROJEKT WYKONAWCZY – Budowa wewnętrznych instalacji centralnego ogrzewania i
centralnej ciepłej wody w budynku mieszkalno-usługowym przy ul. Wyższa Brama 16 w
Cieszynie
PROJEKT BUDOWLANO-WYKONAWCZY – Budowa wewnętrznych instalacji
centralnego ogrzewania i centralnej ciepłej wody w budynku mieszkalno-usługowym przy
ul. Wyższa Brama 18 w Cieszynie
PROJEKT WYKONAWCZY – Budowa wewnętrznych instalacji centralnego ogrzewania i
centralnej ciepłej wody w budynku mieszkalnym przy Placu Kościelnym 4 w Cieszynie
PROJEKT BUDOWLANO-WYKONAWCZY – Budowa wewnętrznych instalacji
centralnego ogrzewania i centralnej ciepłej wody w budynku mieszkalnym przy Placu
Kościelnym 9, 10 w Cieszynie
PROJEKT BUDOWLANO-WYKONAWCZY – Budowa wewnętrznych instalacji
centralnego ogrzewania i centralnej ciepłej wody w budynku mieszkalno-usługowym przy
ul. Bolesława Chrobrego 13 w Cieszynie
______________________________________________________________________________
str. 2
2.21.
2.22.
2.23.
2.24.
2.25.
2.26.
2.27.
2.28.
2.29.
2.30.
2.31.
2.32.
POZWOLENIE – na prowadzenie robót budowlanych przy zabytku nieruchomym
wpisanym do rejestru zabytków nr 967/2015 znak B-NR.5142.348.2015.AS z dnia
16.09.2015 r.
POZWOLENIE – na prowadzenie robót budowlanych przy zabytku nieruchomym
wpisanym do rejestru zabytków nr 965/2015 znak B-NR.5142.347.2015.AS z dnia
16.09.2015 r.
POZWOLENIE – na podejmowanie innych działań przy zabytku nieruchomym wpisanym
do rejestru zabytków nr 954/2015 znak B-NR.5142.339.2015.AS z dnia 09.09.2015 r.
DECYZJA dotycząca zatwierdzenia projektu budowlanego i udzielenia pozwolenia na
budowę nr 49 znak WB.6740.14.2016.DP z dnia 15.01.2016 r.
DECYZJA dotycząca zatwierdzenia projektu budowlanego i udzielenia pozwolenia na
budowę nr 60 znak WB.6740.13.2016.DP z dnia 18.01.2016 r.
DECYZJA dotycząca zatwierdzenia projektu budowlanego i udzielenia pozwolenia na
budowę nr 52 znak WB.6740.15.2016.DP z dnia 18.01.2016 r.
DECYZJA dotycząca zatwierdzenia projektu budowlanego i udzielenia pozwolenia na
budowę nr 117 znak WB.6740.47.2016.DP z dnia 02.02.2016 r.
DECYZJA dotycząca zatwierdzenia projektu budowlanego i udzielenia pozwolenia na
budowę nr 1438 znak WB.6740.1195.2015.DP z dnia 12.10.2015 r.
DECYZJA dotycząca zatwierdzenia projektu budowlanego i udzielenia pozwolenia na
budowę nr 1436 znak WB.6740.1202.2015.DP z dnia 12.10.2015 r.
DECYZJA dotycząca zatwierdzenia projektu budowlanego i udzielenia pozwolenia na
budowę nr 1452 znak WB.6740.1203.2015.DP z dnia 14.10.2015 r.
UZGODNIENIA TRASY PROJEKTOWANYCH PRZYŁĄCZY CIEPLNYCH DO
BUDYNKÓW Z GESTORAMI ISTNIEJĄCEGO UZBROJENIA TERENU
SCHEMAT KANALIZACJI TELETECHNICZNEJ INSTALACJI MONITORINGU WRAZ Z
KARTĄ KATALOGOWĄ USZCZELNIENIA PRZEJŚCIA KABLA TELEMETRYCZNEGO
przy czym Wykonawca przed rozpoczęciem robót budowlano-montażowych zobowiązany jest
do:
pozyskania kompletu niezbędnych uzgodnień branżowych w obszarze realizacji
przedmiotu zamówienia od wszystkich właścicieli uzbrojenia terenu w przypadku
zdeaktualizowania się uzgodnień zamieszczonych w wyżej wymienionej dokumentacji,
opracowania planu BIOZ w oparciu o obowiązujące przepisy oraz wytyczne i informacje
zawarte w dokumentacji wymienionej w pkt 2,
opracowania projektu organizacji i zagospodarowania terenu budowy z uwzględnieniem
informacji zawartych w wyżej wymienionej dokumentacji,
opracowania i uzgodnienia z Zamawiającym i Energetyką Cieszyńską Sp. z o.o.
harmonogramu realizacji robót z uwzględnieniem wszystkich wymaganych uzgodnień i
informacji zawartych w niniejszych szczegółowych warunkach wykonania i odbioru robót,
przy czym harmonogram realizacji robót związanych z budową węzłów cieplnych i
instalacji wewnętrznych winien być sporządzony przy założeniu, że brak możliwości
przygotowania ciepłej wody w poszczególnych lokalach i mieszkaniach, tj. okres między
demontażem istniejących instalacji przygotowania ciepłej wody a uruchomieniem nowych
instalacji c.w.u. nie może być dłuższy niż 3 dni kalendarzowe (użytkownicy budynków
muszą mieć zapewnioną możliwość przygotowania ciepłej wody użytkowej także w
trakcie prowadzenia prac – tymczasowe sposoby przygotowania - podgrzewania wody
nie mogą trwać dłużej niż 3 dni kalendarzowe w poszczególnych mieszkaniach,
lokalach).
3.
W ramach realizacji przedmiotu zamówienia Wykonawca zobowiązany jest wykonać:
w ramach budowy sieci cieplnych roboty związane z:
zabudową na rurociągach przyłącza w pomieszczeniu węzła cieplnego
zaworów odcinających,
______________________________________________________________________________
str. 3
wykonaniem w węźle cieplnym budynku przy ul. Wyższa Brama 10, za
wyżej wymienionymi zaworami odcinającymi, rurociągu DN15
stanowiącego połączenie spinające przewód zasilający z przewodem
powrotnym z zabudową zaworu regulacyjnego,
wyłączeniem z eksploatacji poszczególnych istniejących odcinków oraz
uruchomieniem nowo wybudowanych odcinków sieci cieplnej,
w ramach budowy węzłów cieplnych roboty budowlane związane z przebudową
pomieszczeń piwnicznych na węzły cieplne w zakresie wynikającym z
dokumentacji wymienionej w pkt 2 i niniejszych szczegółowych warunków
wykonania i odbioru robót oraz roboty montażowe związane z podłączeniem
instalacji węzła do rurociągów sieci cieplnej przyłącza w pomieszczeniu węzła i
wszystkie wymagane próby, sprawdzenia, regulacje wraz z uruchomieniem
instalacji węzła,
w ramach budowy instalacji wewnętrznych:
komplet robót budowlanych towarzyszących i odtworzeniowych
(naprawczych) tj. wszelkie roboty budowlane pozwalające na
zrealizowanie zadania oraz naprawienie uszkodzeń powstałych w trakcie
prac (takie jak np. przekucia, bruzdy, zamurowania, tynki, malowanie
pomieszczeń, zabezpieczenia elementów budynków i wyposażenia
mieszkań przed uszkodzeniem w trakcie robót),
demontaż całkowity lub częściowy istniejących nieprzydatnych instalacji,
w tym etażowych c.o., wodnych, gazowych ze sprawdzeniem szczelności
pozostawionej części instalacji i innych, kotłów, nietypowych ogrzewań
(np. indywidualne piecyki gazowe, bojlery elektryczne itp.) wraz z
wywozem części nieprzydatnych właścicielowi na składowisko odpadów,
podłączenie instalacji wewnętrznych do instalacji węzła i wszystkie
wymagane próby, sprawdzenia, regulacje wraz z uruchomieniem instalacji
wewnętrznych,
likwidację źródeł ciepła opalanych paliwem stałym – trwałe odłączenie
istniejących palenisk (pieców) od przewodów kominowych (piece
pozostają jako mebel – ozdoba).
Dla robót budowlanych odtworzeniowych obowiązuje odtworzenie standardowego
wykończenia naruszonych w związku z robotami elementów budynku.
-
-
-
4.
Szczegółowe warunki wykonania przedmiotowych robót są następujące:
4.1.
Wykonawca zobowiązany jest do prowadzenia robót stanowiących przedmiot
zamówienia określony w pkt 1 w sposób uzgodniony z Zamawiającym i Energetyką
Cieszyńską Sp. z o.o..
4.2.
Przed rozpoczęciem robót budowlano-montażowych związanych z wykonaniem zadań,
których realizacja jest prowadzona w oparciu o pozwolenie na budowę Wykonawca
zobowiązany jest dostarczyć Zamawiającemu wszystkie dokumenty wymagane do
zawiadomienia właściwego organu administracji państwowej o rozpoczęciu robót
budowlanych, leżące zgodnie z prawem budowlanym po stronie Wykonawcy, w terminie
umożliwiającym dokonanie wyżej wymienionej czynności.
4.3.
Wykonawca zobowiązany jest, w zakresie kolizji i zbliżeń do poszczególnych ciągów
uzbrojenia terenu, roboty budowlano-montażowe prowadzić zgodnie z warunkami
zawartymi we właściwych uzgodnieniach branżowych oraz zobowiązany jest zastosować
się do wynikających z nich warunków i wytycznych, i ponieść z tego tytułu wszystkie
niezbędne koszty.
Kolizje i zbliżenia do poszczególnych ciągów uzbrojenia terenu należy rozwiązywać
zgodnie z zapisami w dokumentacji projektowej, obowiązującymi w tym względzie
______________________________________________________________________________
str. 4
przepisami, normami oraz pod nadzorem i według wytycznych powołanego technicznego
nadzoru branżowego właścicieli uzbrojenia, które bezwzględnie każdorazowo należy
odnotować w Dzienniku Budowy, z warunkiem dokonania odbioru wykonanych robót
przez wyżej wymienione służby.
4.4.
Wykonawca zobowiązany jest do wypełnienia warunków wynikających z pozwoleń
wydanych przez Śląskiego Wojewódzkiego Konserwatora Zabytków wymienionych lub
zawartych w dokumentacji wyszczególnionej w pkt 2, w tym do prowadzenia prac pod
nadzorem archeologicznym w zakresie określonym w wyżej wymienionych
pozwoleniach.
4.5.
Wykonawca zobowiązany jest do wykonania na własny koszt, (przez uprawnionych
pracowników lub podwykonawców) badań nieniszczących wszystkich (100%) połączeń
spawanych rurociągów sieci cieplnych metodą radiograficzną - połączenia spawane
winny spełniać wymagania dla poziomu jakości B wg. PN-EN ISO 5817:2009 z
jednoczesnym zaostrzeniem wymagań dotyczących wartości granicznej przesunięcia
liniowego dla spoin obwodowych (tablica 1 nr 3.1) do h < 0,3 t i maks. 1 mm zgodnie z
wymogami określonymi w PN-EN 13941:2006, przy czym z zakresu badań
nieniszczących wyłącza się połączenia spawane rurociągów wewnątrz pomieszczeń
budynków i komór ciepłowniczych.
Wobec powyższego:
wykonanie próby ciśnieniowej rurociągów sieci cieplnych nie jest wymagane, za
wyjątkiem rurociągów sieci cieplnej przyłączy prowadzonych wewnątrz
pomieszczeń budynków oraz niskoparametrowej sieci cieplnej,
zapisy w dokumentacji wyszczególnionej w pkt 2 niezgodne z wyżej podanymi
wymaganiami uznaje się za nieaktualne.
4.6.
Wykonawca zobowiązany jest do przeprowadzenia, według wytycznych Inspektora
nadzoru inwestorskiego i przedstawiciela Energetyki Cieszyńskiej Sp. z o.o. oraz w ich
obecności, płukania mieszaniną powietrzno-wodną wszystkich wykonanych odcinków
preizolowanej sieci cieplnej.
4.7.
Wykonawca zobowiązany jest do wykonania prób ciśnieniowych wszystkich
zabudowanych muf termokurczliwych według zasad określonych przez producenta
dostarczonego systemu rur i elementów preizolowanych, z zaleceniem zastosowania
specjalistycznych zestawów. O terminie wykonania wyżej wymienionych prób
Wykonawca winien z odpowiednim wyprzedzeniem skutecznie powiadomić Inspektora
nadzoru inwestorskiego oraz przedstawiciela Energetyki Cieszyńskiej Sp. z o.o. oraz je
przeprowadzić w ich obecności pod rygorem nieodebrania robót stanowiących przedmiot
zamówienia.
4.8.
Wykonawca zobowiązany jest do ułożenia, według wytycznych Zamawiającego
(Inspektora nadzoru inwestorskiego), wzdłuż sieci cieplnej (w obrębie obsypki piaskowej
sieci preizolowanej) rurociągu kablowego RHDPH Dz40x3,7 z linką zaciągową
stanowiącego kanalizację teletechniczną instalacji monitoringu wraz z kablem
telemetrycznym żelowanym XzTKMXpw 8x2x0,8 i wykonania studni przybudynkowych
oraz w przypadkach koniecznych studni teletechnicznych z dostępem, umożliwiających
przeciągniecie wyżej wymienionego kabla (usytuowanie i warunki techniczne, jakim
powinna odpowiadać kanalizacja kablowa na odcinkach przyłączy do budynków zgodnie z Rozporządzenia Ministra Infrastruktury z dnia 26.10.2005 r. w sprawie
warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty
budowlane i ich usytuowanie) w sposób następujący (schemat ułożenia kanalizacji
teletechnicznej wraz z kablem stanowi załącznik nr 33 do niniejszych warunków):
na odcinku przyłącza do budynku przy ul. Wyższa Brama 10:
______________________________________________________________________________
str. 5
-
-
-
-
należy ułożyć dwa rurociągi kablowe przerwane w studni przybudynkowej, w
jednym z nich przeciągnąć dwa kable telemetryczne, wykonanie jako przyłącze
niezaślepione zgodnie z w/w rozporządzeniem tj. usytuowanie i zabezpieczenia
według uzgodnienia z właścicielem budynku (Zamawiającym), przy czym
wprowadzenie do budynku powinno być uszczelnione dla gazu zarówno po
stronie studni przybudynkowej, jak i we wnętrzu budynku,
na odcinku przyłącza do budynku przy ul. Wyższa Brama 16:
należy ułożyć cztery rurociągi kablowe przerwane w studni przybudynkowej, w
dwóch z nich przeciągnąć po dwa kable telemetryczne, wykonanie jako przyłącze
niezaślepione zgodnie z w/w rozporządzeniem tj. usytuowanie i zabezpieczenia
według uzgodnienia z właścicielem budynku (Zamawiającym), przy czym
wprowadzenie do budynku powinno być uszczelnione dla gazu zarówno po
stronie studni przybudynkowej, jak i we wnętrzu budynku,
na odcinku przyłącza do budynku przy pl. Kościelnym 4:
na odcinku wewnątrz budynku dwa kable telemetryczne należy ułożyć w rurze
ochronnej, na odcinku podziemnym należy ułożyć dwa rurociągi kablowe, w
jednym z nich przeciągnąć dwa kable telemetryczne, wykonanie jako przyłącze
zaślepione zgodnie z w/w rozporządzeniem tj. usytuowanie i zabezpieczenia
według uzgodnienia z właścicielem budynku (Zamawiającym), przy czym
kanalizacja powinna być zakończona 1,5 m przed budynkiem. Końce kanalizacji
teletechnicznej tj. rurociągu kablowego należy uszczelnić dla gazu. Przez
przegrodę budowlaną należy przeprowadzić jedynie kable telemetryczne w
uszczelnieniu dla gazu.
na odcinku przyłącza do budynku przy pl. Kościelnym 9, 10:
należy ułożyć dwa rurociągi kablowe, w jednym z nich przeciągnąć dwa kable
telemetryczne, wykonanie jako przyłącze zaślepione zgodnie z w/w
rozporządzeniem tj. usytuowanie i zabezpieczenia według uzgodnienia z
właścicielem budynku (Zamawiającym), przy czym kanalizacja powinna być
zakończona 1,5 m przed budynkiem. Końce kanalizacji teletechnicznej tj.
rurociągu kablowego należy uszczelnić dla gazu. Przez przegrodę budowlaną
należy przeprowadzić jedynie kable telemetryczne w uszczelnieniu dla gazu.
na odcinku sieci cieplnych niskoparametrowych:
należy ułożyć pomiędzy budynkami rurociąg kablowy z kablem telemetrycznym,
wykonanie jako przyłącze zaślepione zgodnie z w/w rozporządzeniem tj.
usytuowanie i zabezpieczenia według uzgodnienia z właścicielem budynku
(Zamawiającym), przy czym kanalizacja powinna być zakończona 1,5 m przed
budynkiem. Końce kanalizacji teletechnicznej tj. rurociągu kablowego należy
uszczelnić dla gazu. Przez przegrodę budowlaną należy przeprowadzić jedynie
kable telemetryczne w uszczelnieniu dla gazu.
Wykonawca sieci cieplnych zobowiązany jest do wykonania próby ciśnieniowej
wszystkich odcinków rurociągu kablowego i pomiarów ciągłości kabla telemetrycznego
oraz doprowadzić kabel do szafki sterowniczej węzła według wytycznych Zamawiającego
i przedstawiciela Energetyki Cieszyńskiej Sp. z o.o..
Wykonawca węzłów cieplnych i instalacji wewnętrznych zobowiązany jest do wykonania:
włączenia wyżej wymienionego kabla do instalacji szafki sterowniczej według
wytycznych Zamawiającego i przedstawiciela Energetyki Cieszyńskiej Sp. z o.o.,
instalacji pomiędzy licznikami ciepła zabudowanymi w węzłach cieplnych
budynków przy ul. Wyższa Brama 10, 16 i pl. Kościelnym 4 w oparciu o protokół
przesyłu danych M-Bus z wykorzystaniem wyżej wymienionego kabla.
4.9.
Wykonawca zobowiązany jest w szczególności, na własny koszt do spełnienia niżej
wymienionych warunków:
______________________________________________________________________________
str. 6
powiadomić z odpowiednim wyprzedzeniem zamawiającego oraz lokatorów
poszczególnych mieszkań lub użytkowników lokali o planowanym terminie
wejścia w teren, w tym do mieszkań i lokali w celu realizacji przedmiotowych
robót (Wykonawca jest zobowiązany uzgadniać z Zamawiającym przystąpienie
do wszelkich prac w terenie oraz wykonywanych w budynku, a uzgodnienia w
sprawie prac wykonywanych wewnątrz mieszkań, lokali i pomieszczeń
przynależnych przeprowadzać dodatkowo z osobami je użytkującymi),
prowadzić roboty w sposób możliwie jak najmniej uciążliwy dla lokatorów
poszczególnych mieszkań, użytkowników lokali, właściciela nieruchomości oraz
osób korzystających z nieruchomości,
zapewnić stały dojazd do posesji, zabudowań poszczególnych działek,
przywrócić teren objęty prowadzonymi pracami oraz tereny przyległe
wykorzystywane dla celów budowy do stanu pierwotnego istniejącego
bezpośrednio przed dniem rozpoczęcia przedmiotowych robót,
naprawić wszelkie szkody wyrządzone właścicielowi nieruchomości (wieczystemu
użytkownikowi, zarządzającemu) oraz osobom trzecim w związku lub następstwie
robót prowadzonych na terenie zajętej nieruchomości, za wyrządzenie których
wyłączną odpowiedzialność ponosi Wykonawca.
Wykonywanie prac będzie się odbywało w warunkach użytkowania budynków, mieszkań,
lokali użytkowych, pomieszczeń piwnicznych itp.. Zakres koniecznych ograniczeń w tym
zakresie i czasu ich trwania Wykonawca musi uzgodnić z Zamawiającym oraz ustalać na
bieżąco wszystkie zmiany w tym zakresie ze stosownym wyprzedzeniem.
-
4.10.
Konstrukcja węzłów cieplnych w wykonaniu zabezpieczającym urządzenia automatyki i
armaturę przed potencjalnym zalaniem z np. filtrów, zaworów bezpieczeństwa lub
zaworów odpowietrzających i spustowych. Sposób zabudowy filtrów winien umożliwiać
ich szybki i łatwy demontaż. Zabudowa prefabrykatu i instalacji węzła powinna
umożliwiać swobodny i bezkolizyjny dostęp do wszystkich urządzeń i armatury węzła
oraz elementów sieci cieplnej przyłączy m.in. armatury, elementów instalacji alarmowej.
4.11.
Roboty budowlane związane z przygotowaniem pomieszczenia do usytuowania węzła
cieplnego winny m. in. uwzględniać:
zabudowę drzwi wejściowych do węzła o szerokości min. 0,9 m,
ściany w pomieszczeniu węzła należy do wysokości 1,60 m od poziomu posadzki
oblicować płytkami ceramicznymi,
posadzka w pomieszczeniu węzła powinna być wykończona płytkami gres i
spełniać następujące wymagania: antypoślizgowa, niepalna, wytrzymała na
uderzenia mechaniczne i nagłe zmiany temperatury; posadzkę należy wykonać
ze spadkiem nie mniejszym niż 1% w kierunku kratki ściekowej lub studzienki
schładzającej.
Wszystkie inne zapisy w wyżej wymienionym zakresie zawarte w dokumentacji
wymienionej w pkt 2 uznaje się za nieaktualne.
4.12.
Wykonawca jest zobowiązany do przeprowadzenia własnej oceny możliwości
wykorzystania istniejących przepustów na korytarzach i miedzy kondygnacjami w celu
ułożenia elektrycznego przewodu zasilającego pomiędzy Tablicą Administracyjną
budynku a pomieszczeniem węzła cieplnego. Jeżeli wyżej wymienione przepusty będą
niedrożne bądź nie istnieją należy wykonać nowe zgodnie ze wskazówkami
Zamawiającego, a w dokumentacji powykonawczej należy uwzględnić wyżej wymienione
zmiany.
4.13.
Na sieci cieplnej przyłączy do budynków przy ul. Wyższa Brama 10 i 16 należy w miejsce
zaprojektowanych preizolowanych zaworów odcinających zastosować zawory
______________________________________________________________________________
str. 7
preizolowane odcinające z jednym odpowietrzeniem. Zawór należy zabudować tak, aby
odpowietrzenie było od strony odbiorcy.
4.14.
Wykonawca węzłów cieplnych winien wyposażyć szafę sterowniczą w zaciski do
komunikacji M-Bus oraz ułożyć pomiędzy licznikiem ciepła, licznikiem elektrycznym, a
szafą sterowniczą przewody umożliwiające wykonanie komunikacji M-Bus (Liycy 2x0.75).
4.15.
Wykonawca węzłów cieplnych i instalacji wewnętrznych winien:
liczniki ciepła przeznaczone do zabudowy na instalacjach wewnętrznych
centralnego ogrzewania wyposażyć w moduły komunikacyjne M-Bus. Zapewnić
zasilanie licznika ciepła poprzez baterię 3,6V typu D,
pomiędzy wyżej wymienionymi licznikami ciepła wykonać sieć komunikacyjną MBus układając przewód LIYcY 2x0,75,
pomiędzy wyżej wymienionymi licznikami ciepła wykonać instalację zasilającą
liczniki ciepła napięciem 24 V układając przewód LIYcY 4x0.75,
przewody sieci M-Bus zakończyć skrzynką telemetryczną i połączyć z kablem
telemetrycznym ułożonym wzdłuż sieci cieplnej,
w skrzynce telemetrycznej zapewnić możliwość zasilania liczników ciepła
napięciem 24 V,
wodomierze przeznaczone do zabudowy na instalacjach wewnętrznych ciepłej
wody użytkowej oraz wody zimnej wyposażyć w moduły radiowe
charakteryzujące się transmisją radiową w paśmie częstotliwości 868 MHz,
umożliwić zdalny odczyt z wodomierzy zabudowanych na instalacjach c.w.u. oraz
wody zimnej w sposób kompatybilny z systemem odczytu danych z liczników
mediów pracujących w Energetyce Cieszyńskiej oparty na rozwiązaniach firmy
AIUT.
5.
Pozostałe warunki wykonania robót stanowiących przedmiot zamówienia są następujące:
5.1.
Wykonawca zobowiązany jest do prowadzenia robót budowlano-montażowych
stanowiących przedmiot zamówienia zgodnie z:
obowiązującymi przepisami bhp, p-poż, prawa budowlanego oraz innymi
przepisami i normami mającymi zastosowanie dla wykonywania przedmiotowych
robót, przy czym w przypadku powołania w dokumentacji wymienionej w pkt 2
przepisów i norm nieobowiązujących lub nieaktualnych należy w ich miejsce
zastosować odpowiednie obowiązujące i aktualne przepisy oraz normy
opracowane w języku polskim,
ustaleniami podjętymi w czasie pełnienia nadzoru autorskiego i inwestorskiego
oraz innych powołanych nadzorów specjalistycznych, technicznych i branżowych.
5.2.
Wykonawca zobowiązany jest do prowadzenia robót budowlano-montażowych
stanowiących przedmiot zamówienia zgodnie z załączonymi decyzjami o pozwoleniu na
budowę oraz pozwoleniami wydanymi przez Śląskiego Wojewódzkiego Konserwatora
Zabytków, uzgodnieniami i pismami, oraz do wypełnienia na własny koszt wszystkich
warunków, wytycznych, zaleceń i zobowiązań wynikających z wyżej wymienionych
dokumentów, wobec czego zapisy w wyżej wymienionych dokumentach nakładające na
Inwestora obowiązek wypełnienia określonych warunków, wytycznych, zaleceń i
zobowiązań należy interpretować jak wyżej, za wyjątkiem obowiązku zawiadomienia
właściwego organu nadzoru budowlanego o zamierzonym terminie rozpoczęcia robót
budowlanych, przystąpieniu do użytkowania i zakończeniu budowy, które dopełni
Zamawiający.
5.3.
Wykonawca zobowiązany jest do powołania i prowadzenia na własny koszt:
branżowych nadzorów technicznych wszystkich właścicieli uzbrojenia terenu,
______________________________________________________________________________
str. 8
nadzoru archeologicznego w zakresie wynikającym z pozwoleń Śląskiego
Wojewódzkiego Konserwatora Zabytków,
oraz ewentualnych innych nadzorów specjalistycznych i technicznych wynikłych w
związku lub w trakcie realizacji przedmiotu zamówienia.
-
5.4.
Wykonawca zobowiązany do objęcia funkcji Kierownika Budowy przez osobę
posiadającą odpowiednie uprawnienia budowlane do prowadzenia robót związanych z
realizacją przedmiotu zamówienia i doświadczenie zawodowe.
5.5.
Roboty spawalnicze związane z realizacją przedmiotu zamówienia wykonywane winny
być przez Wykonawcę posiadającego kwalifikowaną (uznaną przez jednostkę
notyfikowaną) technologię wykonywania robót spawalniczych oraz wdrożony system
zapewnienia jakości zgodnie z obowiązującymi w tym zakresie normami odpowiednio do
przedmiotu zamówienia (klasa projektu B wg. PN-EN 13941:2006), a w szczególności
PN-EN ISO 15607:2007, PN-EN ISO 15609-1:2007, PN-EN ISO 15609-2:2005, PN-EN
ISO 15614-1:2008 oraz PN-EN ISO 3834-3:2007.
5.6.
Wykonawca zobowiązany jest do zapewnienia na własny koszt obsługi geodezyjnej
inwestycji przez uprawnionych pracowników lub podwykonawcę, a w szczególności do:
geodezyjnego wytyczenia trasy ciepłociągu oraz rurociągu kablowego instalacji
monitoringu przedmiotowej sieci cieplnej z wykonaniem operatu wytyczeniowego,
w sposób trwały i widoczny z założeniem ciągu reperów roboczych,
wykonania, według obowiązujących instrukcji i przepisów wynikających z prawa
geodezyjnego i kartograficznego oraz prawa budowlanego, powykonawczej
inwentaryzacji geodezyjnej wykonanego obiektu z wprowadzeniem jej wyników
do zasobów właściwego ośrodka dokumentacji geodezyjnej i kartograficznej,
wykonania dla potrzeb Zamawiającego dodatkowych 3 egz. powykonawczej
inwentaryzacji geodezyjnej wykonanego obiektu z zaznaczeniem odrębnie
wszystkich przewodów ciepłowniczych, kanalizacji teletechnicznej łącznie z
naniesieniem charakterystycznych punktów takich jak np. mufy, studzienki
zaworów, trójniki, studzienki kanalizacji teletechnicznej itp. i określeniem
odległości miedzy nimi.
5.7.
Wykonawca zobowiązany jest na własny koszt do oznakowania i zabezpieczenia terenu
robót (terenu budowy) na okres od rozpoczęcia do zakończenia robót zgodnie z
obowiązującymi przepisami oraz do ponoszenia z tego tytułu wyłącznej
odpowiedzialności.
5.8.
Nadmiar materiału pochodzącego z wykopu Wykonawca zobowiązany jest odwieźć i
składować na miejsce wyznaczone przez uprawnione do tego organy.
5.9.
Materiały odpadowe powstałe w wyniku prowadzenia przedmiotowych robót Wykonawca
zobowiązany jest na własny koszt zgodnie z obowiązującymi przepisami przekazać do
utylizacji.
5.10.
Wykonawca zobowiązany jest do opracowania powykonawczego schematu instalacji
alarmowej preizolowanej sieci cieplnej z naniesieniem końcowych wyników pomiarów
długości każdej pętli pomiarowej i długości w każdym ich charakterystycznym punkcie
oraz rezystancji izolacji i pętli. Stan izolacji każdej pętli pomiarowej detektora należy
zobrazować wykresem reflektometrycznym zapisanym na nośniku elektronicznym.
Wszystkie wyniki pomiarów należy odnotować w protokole, który należy dołączyć do
schematu powykonawczego.
______________________________________________________________________________
str. 9
5.11.
Wykonawca zobowiązany jest do opracowania KSIĄŻKI SPAWÓW według wzoru
stanowiącego załącznik do niniejszych szczegółowych warunków wykonania i odbioru
robót zawierającej numerację poszczególnych połączeń spawanych zgodną z
sprawozdaniem z badań radiograficznych, odległość między nimi, odległość między nimi
liczoną narastająco, średnicę rurociągu oraz istotne uwagi.
5.12.
Wykonawca węzłów cieplnych zobowiązany jest dokonać sprawdzenia skuteczności
ochrony przeciwporażeniowej przez osoby posiadające stosowne uprawnienia i
przedstawić Zamawiającemu protokoły z przeprowadzenia wyżej wymienionych
czynności.
6.
Warunki dostaw materiałów:
6.1.
Wykonawca jest zobowiązany do dostarczenia w zakresie objętym przedmiotem
zamówienia wszystkich materiałów niezbędnych do wykonania przedmiotu zamówienia,
za wyjątkiem liczników ciepła przeznaczonych do zabudowy na rurociągach wysokich
parametrów w węzłach cieplnych. Wyżej wymienione liczniki dostarczy Energetyka
Cieszyńska Sp. z o.o..
6.2.
Wykonawca zobowiązany jest do opracowania i uzgodnienia z Zamawiającym adaptacji
(dostosowania) projektu wykonawczego do specyfiki zastosowanej technologii rur i
elementów preizolowanych, którą winien przekazać Zamawiającemu przed
rozpoczęciem robót budowlano-montażowych stanowiących przedmiot zadania.
6.3.
Dostarczony system rur i elementów preizolowanych powinien spełniać wymagania
zawarte w normie PN-EN 13941:2006 „Projektowanie i budowa sieci ciepłowniczych z
systemu preizolowanych rur zespolonych" oraz w dokumentacji wymienionej w pkt 2, a
ponadto następujące wymagania:
rury preizolowane składające się ze stalowej rury przewodowej, izolacji cieplnej z
pianki poliuretanowej spienianej cyklopentanem i płaszcza osłonowego z
polietylenu wysokiej gęstości winny spełniać wymagania aktualnie obowiązującej
normy PN-EN 253 (dopuszcza się stosowanie stali odpowiadającej gatunkowi
St37.0 wg. DIN 1626 i DIN 1629).
kształtki preizolowane składające się ze stalowej rury przewodowej, izolacji
cieplnej z pianki poliuretanowej spienianej cyklopentanem i płaszcza osłonowego
z polietylenu wysokiej gęstości winny spełniać wymogi aktualnie obowiązujących
norm PN-EN 253 i PN-EN 448,
złącza mufowe wykonane jako termokurczliwe usieciowane radiacyjnie z korkami
wtapianymi z mastyką uszczelniającą winny spełniać wymagania aktualnie
obowiązującej normy PN-EN 489 (nie dopuszcza się do stosowania, zawartych
w dokumentacji wymienionej w pkt 2, muf nieusieciowanych radiacyjnie),
rury i kształtki preizolowane winny być wyposażone w system alarmowy tzw. typu
nordyckiego z instalacją, którą tworzą wtopione w piankę poliuretanową minimum
dwa druty miedziane o polu przekroju 1,5 mm2 każdy,
elementy systemu winny być dostarczone w wykonaniu prefabrykowanym oraz
posiadać aktualną aprobatę techniczną lub deklarację zgodności produktu
potwierdzającą spełnianie wyżej wymienionych norm i oznakowanie znakiem CE
lub znakiem budowlanym,
przewodność cieplna pianki poliuretanowej max. 0,028 W/mK przy temperaturze
50C - pianka spieniana wyłącznie cyklopentanem,
pianka poliuretanowa do izolowania połączeń spawanych na budowie winna być
dostarczona w opakowaniach zawierających niezbędną ilość płynnych
składników potrzebną do zaizolowania pojedynczego złącza (nie dopuszcza się
do stosowania pianek mieszanych w otwartych naczyniach),
______________________________________________________________________________
str. 10
-
-
armatura odpowietrzająca musi posiadać korpus i końcówki ze stali nierdzewnej
oraz posiadać dodatkowe uszczelnienie za pomocą nierdzewnej zaślepki
gwintowanej,
posiadać aktualną aprobatę techniczną lub deklarację zgodności potwierdzającą
spełnianie wyżej wymienionych norm,
producent oferowanych rur i elementów preizolowanych powinien posiadać
wdrożony system zarządzania jakością zgodny z PN-EN ISO 9001,
producent oferowanych rur i elementów preizolowanych powinien posiadać
aktualny certyfikat systemu zarządzania środowiskowego zgodny z PN-EN ISO
14001.
Dostarczone materiały i urządzenia węzłów cieplnych i instalacji wewnętrznych powinny
spełniać wymagania zawarte w dokumentacji projektowej wymienionej w pkt 2, a ponadto
następujące wymagania:
 należy zastosować licznik jednofazowy Pozyton sLAB z interfejsem M-Bus lub
równoważny bezwzględnie posiadający interfejs M-Bus (wraz z jego specyfikacją)
oraz wykonany zgodnie z dyr. MID lub certyfikowany (wymagane dostarczenie pełnej
dokumentacji),
 przeznaczone do zabudowy na instalacjach wewnętrznych liczniki ciepła muszą być
wyposażone w protokół komunikacyjny M-Bus o prędkości 2400 kbit/s, zgodny z
licznikami Landis&Gyr.
 instalacje kompaktowych węzłów cieplnych w części dotyczącej niskich parametrów
układu ciepłej wody użytkowej winny być wykonane z rur i kształtek z polipropylenu
lub stali nierdzewnej oraz posiadać armaturę wykonaną ze stali nierdzewnej,
 urządzenia podlegające odbiorowi UDT winny być dostarczone z dokumentacją
techniczną oraz poświadczeniami wykonania i zbadania zgodnie z aktualnie
obowiązującymi wymogami UDT umożliwiającymi uzyskanie decyzji zezwalającej na
eksploatację u użytkownika,
 rury i kształtki systemowe wykonane z PP (polipropylenu) przeznaczone do instalacji
ciepłej wody użytkowej i cyrkulacji (woda pitna) muszą posiadać wymagane atesty
higieniczne i certyfikaty,
 zasobniki stanowiące przedmiot zamówienia winny być dostarczone z atestem
higienicznym potwierdzającym przeznaczenie zasobnika do magazynowania wody
przeznaczonej do celów spożywczych oraz zaprojektowane i wykonane ze stali
nierdzewnej w gat. 1.4301 (304) lub 1.4404 (316L) dla niżej podanych parametrów:
ciśnienie obliczeniowe:
1,0 MPa,
temperatura obliczeniowa: 80 oC,
czynnik roboczy:
miejska woda wodociągowa w Cieszynie,
i wyposażone w króćce dolotowe, wylotowe, odpowietrzające i odwadniające oraz
przyłączeniowe do aparatury kontrolno-pomiarowej o średnicach nominalnych i w
ilościach zapewniających prawidłową pracę układu przygotowania ciepłej wody
użytkowej, w włazy lub wyczystki rewizyjne zgodne z warunkami UDT (WUDT-USZS/02) i protektory anodowe tytanowe stanowiące dodatkową ochronę przed korozją o
konstrukcji i ilościach określonych przez producenta zasobnika.
6.4.
Wykonawca zobowiązany jest do stosowania materiałów wyłącznie nowych,
dopuszczonych do obrotu i posiadających wymagane przepisami atesty, certyfikaty i
deklaracje zgodności, przy czym dopuszcza się zastosowanie materiałów równoważnych
do wymienionych w dokumentacji projektowej, z zastrzeżeniem wymagań zawartych w
pkt 6.3.
6.5.
Wykonawca zobowiązany jest do dostarczenia Zamawiającemu po 2 szt. kluczy do
obsługi każdego typoszeregu zabudowanej armatury preizolowanej.
______________________________________________________________________________
str. 11
7.
Terminy wykonania oraz warunki odbioru robót stanowiących przedmiot zamówienia.
7.1.
Wymagane terminy wykonania robót stanowiących przedmiot zamówienia:
Rozpoczęcie robót budowlano-montażowych stanowiących przedmiot zamówienia
winno nastąpić nie później niż dla:
a)
etapu I od dnia 04.05.2016 r.
b)
etapu II od dnia 01.04.2017 r.
c)
etapu III od dnia 01.04.2018 r.
Wszystkie roboty stanowiące przedmiot zamówienia, w tym przekazanie Zamawiającemu
kompletnej dokumentacji powykonawczej, odbiorowej wymienionej w pkt 7.4. i 7.5. oraz
dopełnienie wymogu wynikającego z pkt 7.5. tiret 3, należy zakończyć w terminach
umożliwiających dokonanie odbioru końcowego robót:
a)
etapu I do dnia 15.09.2016 r.
b)
etapu II do dnia 31.08.2017 r.
c)
etapu III do dnia 15.08.2018 r.
7.2.
Roboty budowlano-montażowe winny być prowadzone w sposób zapewniający ciągłą
dostawę energii cieplnej do odbiorców, za wyjątkiem przerw w dostawie energii cieplnej,
związanych z włączeniem wybudowanych odcinków sieci cieplnej do sieci istniejących,
które każdorazowo należy przeprowadzić w uzgodnieniu z Energetyką Cieszyńską Sp. z
o.o..
7.3.
Wykonawca zobowiązany jest po zakończeniu robót na poszczególnych
nieruchomościach dokonać czynności zwrotnego przekazania terenu robót (terenu
budowy) właścicielowi nieruchomości tj. Zamawiającemu poprzez dokonanie odbioru
terenu robót (terenu budowy) z udziałem Zamawiającego, a w przypadku robót
prowadzonych wewnątrz budynków również z udziałem najemców, lokatorów
poszczególnych lokali. Wykonawca zobowiązany jest każdorazowo z odpowiednim
wyprzedzeniem powiadomić wyżej wymienione strony o miejscu i terminie niniejszego
odbioru. Wyżej wymienione odbiory należy przeprowadzić protokolarnie.
7.4.
Uruchomienie i rozpoczęcie ruchu próbnego poszczególnych odcinków sieci cieplnej,
węzłów cieplnych i instalacji wewnętrznych następować będzie po dostarczeniu
Zamawiającemu przez Wykonawcę stosownie do przedmiotu odbioru:
atestów, certyfikatów, deklaracji zgodności na materiały i urządzenia użyte do
wykonania robót,
wyników pomiarów i badań niezbędnych do dokonania oceny prawidłowości
wykonania robót, w tym sprawozdań z wykonanych badań połączeń spawanych,
protokołów z badań szczelności muf termokurczliwych,
dokumentacji technicznej oraz poświadczeń wykonania i zbadania zgodnie z
aktualnie obowiązującymi wymogami UDT umożliwiającymi uzyskanie decyzji
zezwalającej na eksploatację u użytkownika dla urządzeń podlegających
odbiorowi UDT.
7.5.
Odbiór końcowy poszczególnych etapów robót wymienionych w pkt 1 nastąpi
każdorazowo po:
uruchomieniu wszystkich odcinków sieci cieplnej / węzłów cieplnych / instalacji
wewnętrznych stanowiących przedmiot etapu robót,
zakończeniu wszystkich robót objętych zakresem przedmiotu odbioru etapu
robót,
złożeniu do właściwego organu administracji państwowej zawiadomienia o
zakończeniu budowy i uzyskaniu prawa do użytkowania wykonanych w ramach
______________________________________________________________________________
str. 12
etapu robót odcinków sieci cieplnych / węzłów cieplnych / instalacji
wewnętrznych, których budowa była realizowana na podstawie pozwolenia na
budowę, zgodnie z art. 54 Prawa budowlanego,
oraz po dostarczeniu Zamawiającemu przez Wykonawcę stosownie do przedmiotu
odbioru:
wyników pomiarów i badań niezbędnych do dokonania oceny prawidłowości
wykonania robót, w tym powykonawczej inwentaryzacji geodezyjnej, protokołów z
badań szczelności muf termokurczliwych, odcinków kanalizacji teletechnicznej,
protokołów odbiorów terenów robót oraz dokumentów dotyczących wykonania
instalacji alarmowej o których mowa w pkt 5.10,
innych dokumentów wynikających z dokumentacji wymienionej w pkt 2 i
niniejszych szczegółowych warunków wykonania i odbioru robót przewidzianych
do przekazania Zamawiającemu przez Wykonawcę,
dokumentów wymaganych do zawiadomienia o zakończeniu budowy leżących
zgodnie z prawem budowlanym po stronie Wykonawcy, w terminach
umożliwiających dokonanie wyżej wymienionej czynności uwzględniając terminy
wynikające z prawa budowlanego.
Załączniki:
załącznik nr 1 -
załącznik nr 2 -
załącznik nr 3 załącznik nr 4 -
załącznik nr 5 załącznik nr 6 załącznik nr 7 załącznik nr 8 załącznik nr 9 -
PROJEKT
BUDOWLANO-WYKONAWCZY
–
Budowa
wysokoparametrowego przyłącza cieplnego w technologii rur
preizolowanych do budynku mieszkalno-usługowego przy ul. Wyższa
Brama 10 w Cieszynie
PROJEKT
BUDOWLANO-WYKONAWCZY
–
Budowa
wysokoparametrowego przyłącza cieplnego w technologii rur
preizolowanych do budynku mieszkalno-usługowego przy ul. Wyższa
Brama 16 wraz z budową niskoparametrowych przyłączy co, cwu i
cyrkulacji w technologii rur preizolowanych do budynków mieszkalnousługowych przy ul. Wyższa Brama 12, 14 i 18 w Cieszynie
PROJEKT
BUDOWLANO-WYKONAWCZY
–
Budowa
wysokoparametrowego przyłącza cieplnego do budynku mieszkalnego
przy Placu Kościelnym 4 w Cieszynie
PROJEKT
BUDOWLANO-WYKONAWCZY
–
Budowa
wysokoparametrowego przyłącza cieplnego w technologii rur
preizolowanych do budynku mieszkalnego przy Placu Kościelnym 10 w
Cieszynie
PROJEKT BUDOWLANY – Projekt budowy wewnętrznych instalacji
centralnego ogrzewania, centralnej ciepłej wody z węzłem co+cw dla
budynku mieszkalno-usługowego przy ul. Wyższa Brama 10 w Cieszynie
PROJEKT BUDOWLANY – Projekt budowy wewnętrznych instalacji
centralnego ogrzewania, centralnej ciepłej wody z węzłem co+cw dla
budynku mieszkalno-usługowego przy ul. Wyższa Brama 16 w Cieszynie
PROJEKT BUDOWLANY – Projekt budowy wewnętrznych instalacji
centralnego ogrzewania, centralnej ciepłej wody z węzłem co+cw dla
budynku mieszkalnego przy Placu Kościelnym 4 w Cieszynie
PROJEKT WYKONAWCZY – Budowa węzła cieplnego dla potrzeb
ogrzewania i ciepłej wody w budynku mieszkalno-usługowym przy ul.
Wyższa Brama 10 w Cieszynie
PROJEKT WYKONAWCZY – Budowa węzła cieplnego dla potrzeb
ogrzewania i ciepłej wody w budynku mieszkalno-usługowym przy ul.
Wyższa Brama 16 w Cieszynie
______________________________________________________________________________
str. 13
załącznik nr 10 załącznik nr 11 załącznik nr 12 załącznik nr 13 załącznik nr 14 załącznik nr 15 załącznik nr 16 załącznik nr 17 załącznik nr 18 załącznik nr 19 załącznik nr 20 załącznik nr 21 załącznik nr 22 załącznik nr 23 załącznik nr 24 załącznik nr 25 załącznik nr 26 załącznik nr 27 -
PROJEKT WYKONAWCZY – Budowa węzła cieplnego dla potrzeb
ogrzewania i ciepłej wody w budynku mieszkalnym przy Placu Kościelnym
4 w Cieszynie
PROJEKT BUDOWLANO-WYKONAWCZY – Budowa węzła cieplnego dla
potrzeb ogrzewania i ciepłej wody w budynku mieszkalnym przy Placu
Kościelnym 9, 10 w Cieszynie
PROJEKT BUDOWLANO-WYKONAWCZY – Budowa węzła cieplnego dla
potrzeb ogrzewania i ciepłej wody w budynku mieszkalnym przy ul.
Chrobrego 13 w Cieszynie
PROJEKT WYKONAWCZY – Budowa wewnętrznych instalacji
centralnego ogrzewania i centralnej ciepłej wody w budynku mieszkalnousługowym przy ul. Wyższa Brama 10 w Cieszynie
PROJEKT WYKONAWCZY – Budowa wewnętrznych instalacji
centralnego ogrzewania i centralnej ciepłej wody w budynku mieszkalnym
przy ul. Wyższa Brama 12 w Cieszynie
PROJEKT BUDOWLANO-WYKONAWCZY – Budowa wewnętrznych
instalacji centralnego ogrzewania i centralnej ciepłej wody w budynku
mieszkalnym przy ul. Wyższa Brama 14 w Cieszynie
PROJEKT WYKONAWCZY – Budowa wewnętrznych instalacji
centralnego ogrzewania i centralnej ciepłej wody w budynku mieszkalnousługowym przy ul. Wyższa Brama 16 w Cieszynie
PROJEKT BUDOWLANO-WYKONAWCZY – Budowa wewnętrznych
instalacji centralnego ogrzewania i centralnej ciepłej wody w budynku
mieszkalno-usługowym przy ul. Wyższa Brama 18 w Cieszynie
PROJEKT WYKONAWCZY – Budowa wewnętrznych instalacji
centralnego ogrzewania i centralnej ciepłej wody w budynku mieszkalnym
przy Placu Kościelnym 4 w Cieszynie
PROJEKT BUDOWLANO-WYKONAWCZY – Budowa wewnętrznych
instalacji centralnego ogrzewania i centralnej ciepłej wody w budynku
mieszkalnym przy Placu Kościelnym 9, 10 w Cieszynie
PROJEKT BUDOWLANO-WYKONAWCZY – Budowa wewnętrznych
instalacji centralnego ogrzewania i centralnej ciepłej wody w budynku
mieszkalno-usługowym przy ul. Bolesława Chrobrego 13 w Cieszynie
POZWOLENIE – na prowadzenie robót budowlanych przy zabytku
nieruchomym wpisanym do rejestru zabytków nr 967/2015 znak BNR.5142.348.2015.AS z dnia 16.09.2015 r.
POZWOLENIE – na prowadzenie robót budowlanych przy zabytku
nieruchomym wpisanym do rejestru zabytków nr 965/2015 znak BNR.5142.347.2015.AS z dnia 16.09.2015 r.
POZWOLENIE – na podejmowanie innych działań przy zabytku
nieruchomym wpisanym do rejestru zabytków nr 954/2015 znak BNR.5142.339.2015.AS z dnia 09.09.2015 r.
DECYZJA dotycząca zatwierdzenia projektu budowlanego i udzielenia
pozwolenia na budowę nr 49 znak WB.6740.14.2016.DP z dnia
15.01.2016 r.
DECYZJA dotycząca zatwierdzenia projektu budowlanego i udzielenia
pozwolenia na budowę nr 60 znak WB.6740.13.2016.DP z dnia
18.01.2016 r.
DECYZJA dotycząca zatwierdzenia projektu budowlanego i udzielenia
pozwolenia na budowę nr 52 znak WB.6740.15.2016.DP z dnia
18.01.2016 r.
DECYZJA dotycząca zatwierdzenia projektu budowlanego i udzielenia
pozwolenia na budowę nr 117 znak WB.6740.47.2016.DP z dnia
02.02.2016 r.
______________________________________________________________________________
str. 14
załącznik nr 28 załącznik nr 29 załącznik nr 30 załącznik nr 31 załącznik nr 32 załącznik nr 33 załącznik nr 34 -
DECYZJA dotycząca zatwierdzenia projektu budowlanego i udzielenia
pozwolenia na budowę nr 1438 znak WB.6740.1195.2015.DP z dnia
12.10.2015 r.
DECYZJA dotycząca zatwierdzenia projektu budowlanego i udzielenia
pozwolenia na budowę nr 1436 znak WB.6740.1202.2015.DP z dnia
12.10.2015 r.
DECYZJA dotycząca zatwierdzenia projektu budowlanego i udzielenia
pozwolenia na budowę nr 1452 znak WB.6740.1203.2015.DP z dnia
14.10.2015 r.
UZGODNIENIA TRASY PROJEKTOWANYCH PRZYŁĄCZY CIEPLNYCH
DO BUDYNKÓW Z GESTORAMI ISTNIEJĄCEGO UZBROJENIA
TERENU
KSIĄŻKA SPAWÓW
SCHEMAT
KANALIZACJI
TELETECHNICZNEJ
INSTALACJI
MONITORINGU WRAZ Z KARTĄ KATALOGOWĄ USZCZELNIENIA
PRZEJŚCIA KABLA TELEMETRYCZNEGO
PRZEDMIARY ROBÓT
______________________________________________________________________________
str. 15
