Karta katalogowa

Karta charakterystyki online

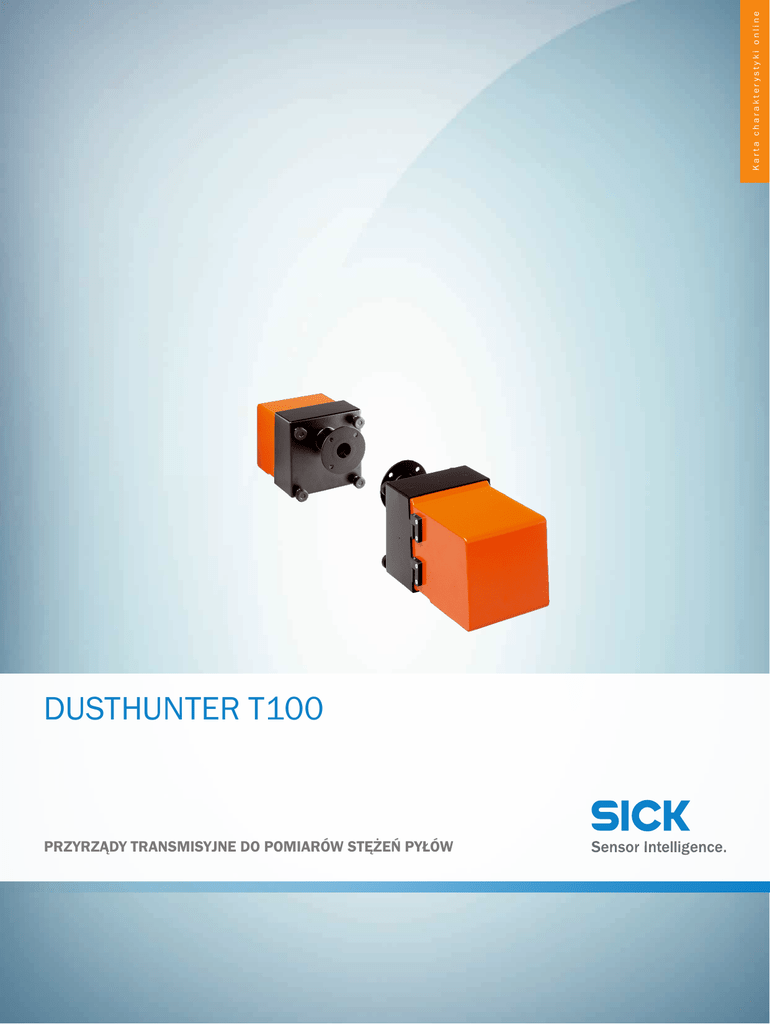

DUSTHUNTER T100
PRZYRZĄDY TRANSMISYJNE DO POMIARÓW STĘŻEŃ PYŁÓW
DUSTHUNTER T100
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
DUSTHUNTER T100
Na zapytanie
Dokładne specyfikacje urządzenia i parametry produktu mogą się różnić i zależą od danego zastosowania i specyfikacji użytkownika.
W wyborze właściwej konfiguracji urządzenia pomoże Państwu nasz regionalny przedstawiciel handlowy.
więcej wersji urządzeń i akcesoriów
www.sick.com/DUSTHUNTER_T100
Opis produktu
DUSTHUNTER T100 to przyrząd pomiarowy do rejestracji średnich do wysokich zawartości pyłów.
Podstawową wielkością pomiarową jest transmisja. Nieprzezroczystość i gęstość optyczna są mierzone i wyświetlane, podobnie jak stężenie pyłów, po grawimetrycznym pomiarze porównawczym.
Układ pomiarowy jest wyposażony w zintegrowany układ kontroli zanieczyszczenia. DUSTHUNTER
T100 jest sprawdzony pod kątem przydatności zgodnie z normą EN 15267.
W skrócie
• Od średnich do wysokich zawartości pyłów
• Zintegrowany układ kontroli zanieczyszczenia
• Automatyczna kontrola punktu zerowego i punktu odniesienia
• Od małych do dużych odcinków pomiarowych
Korzyści dla użytkownika
• Łatwa instalacja, uruchamianie i obsługa
• Pomiar niezależnie od prędkości gazu, wilgotności i stopnia naładowania cząstek.
• Bezobsługowość dzięki funkcji samokontroli
• Przydatność sprawdzona zgodnie z normą EN 15267
2
15267
14181
certified
certified
PYŁOMIERZE | SICK
Karta charakterystyki online | 2016-06-29 15:53:45
Informacje mogą ulec zmianie bez powiadomienia
DUSTHUNTER T100
Zakresy stosowania
• Monitorowanie emisji w elektrowniach i spalarniach odpadów
• Monitorowanie instalacji filtrów
• Monitorowanie zapylenia hal przemysłowych
• Regulacja instalacji dopływu świeżego powietrza i powietrza wywiewanego
Szczegółowe dane techniczne
System DUSTHUNTER T100
Wielkości pomiarowe
Transmisja, Nieprzezroczystość, Nieprzezroczystość względna, Gęstość optyczna, Stężenie pyłów
Wielkości pomiarowe certyfikowane
Stężenie pyłów
Metody pomiarowe
Pomiar transmisji
Zakres widma
450 nm ... 700 nm
Zakresy pomiarowe
Transmisja 100 ... 80 % / 100 ... 0 %
Nieprzezroczystość 0 ... 20 % / 0 ... 100 %
Nieprzezroczystość względna 0 ... 20 % / 0 ... 100 %
Gęstość optyczna 0 ... 0,1 / 0 ... 2 Stężenie pyłów 0 ... 200 mg/m³ / 0 ... 10.000 mg/m³
Pomiar zależy od odcinka pomiarowego i właściwości cząstek
Zakresy pomiarowe certyfikowane
Stężenie pyłu (transmisja) 0 ... 0,1 Ext / 0 ... 0,05 Ext / 0 ... 0,2 Ext / 0 ... 0,5 Ext / 0 ... 1 Ext
Czas odpowiedzi (t90)
1 s ... 600 s
Dowolnie ustawiane
Dokładność
± 2 %
Temperatura procesu
–40 °C ... +600 °C
Ciśnienie procesu
Z modułem sterującym MCU-P: –50 hPa ... 2 hPa
Z zewnętrznym zespołem powietrza płuczącego: –50 hPa ... 30 hPa
Wilgotność gazu procesowego
Bez kondensacji
Średnica kanału
0,5 m ... 2,5 m
2 m ... 5 m
4 m ... 12 m
Zgodność
Dopuszczony do systemów wymagających pozwolenia
2001/80/WE (13. BImSchV)
2000/76/WE (17. BImSchV)
27.BImSchV
TA-Luft
EN 15267
EN 14181
MCERTS
2010/75/EU
Bezpieczeństwo elektryczne
CE
Funkcje kontroli
Automatyczna samokontrola (liniowość, zanieczyszczenie, dryft, starzenie)
Wartości graniczne zanieczyszczenia: przy 20% ostrzeżenie, przy 30% usterka
Ręczny test liniowości za pomocą filtra referencyjnego
Opcje
Zewnętrzny zespół powietrza płuczącego
2016-06-29 15:53:45 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
PYŁOMIERZE | SICK
3
DUSTHUNTER T100
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Zespół nadawczo-odbiorczy DHT-T10 i DHT-T21
Opis
Zespół analizujący systemu pomiarowego Cross-Duct
Temperatura otoczenia
–40 °C ... +60 °C
Stopień ochrony
IP 66
Wymiary (szer. x wys. x głęb.)
212 mm x 241 mm x 429 mm (Szczegóły — patrz rysunki wymiarowe)
Masa
≤ 6,5 kg
Zasilanie
Napięcie 24 V
Zasilanie poprzez zespół sterujący
Pobór mocy ≤ 15 W
Zespół odbłyśnika DHT-R0x i DHT-R1x
Opis
Zespół odbłyśnika z retroreflektorem
Stopień ochrony
IP 66
Masa
DHT-R00, DHT-R01, DHT-R02: ≤ 3 kg
Moduł sterujący MCU-N
Opis
Moduł do sterowania elementami systemu oraz do analizy i wyprowadzania przygotowanych
przez nich danych
–40 °C ... +60 °C
Stopień ochrony
IP 66
Wyjścia analogowe
3 Wyjścia:
0/2/4 ... 20 mA, 750 Ω
Z separacją galwaniczną; dwa dodatkowe wyjścia przy zastosowaniu modułów I/O (opcja)
Wejścia analogowe
2 Wejścia:
0 ... 20 mA
Bez separacji galwanicznej; dwa dodatkowe wejścia przy zastosowaniu modułów I/O (opcja)
Wyjścia dwustanowe
5 Styki przekaźnika:
48 V, 1 A
Bezpotencjałowe, do sygnałów stanu
Wejścia dwustanowe
4 styki bezpotencjałowe
Interfejsy i protokoły sieci przemysłowej
Ethernet Modbus TCP (za pośrednictwem opcjonalnego modułu interfejsu)
Ethernet OPC (za pośrednictwem opcjonalnego modułu interfejsu)
Ethernet SOPAS ET (za pośrednictwem opcjonalnego modułu interfejsu)
RS-485 Modbus RTU (za pośrednictwem opcjonalnego modułu interfejsu)
RS-485 PROFIBUS DP (za pośrednictwem opcjonalnego modułu interfejsu)
RS-485 SOPAS ET (za pośrednictwem opcjonalnego modułu interfejsu)
USB SOPAS ET
Wskazanie
Wyświetlacz LCD
Diody stanu LED: „Zasilanie”, „Konserwacja” i „Zakłócenie”
Obsługa
Za pomocą wyświetlacza LCD lub oprogramowania SOPAS ET
210 mm x 340 mm x 120 mm
Masa
≤ 3,7 kg
Zasilanie
Napięcie 90 ... 250 V
4
PYŁOMIERZE | SICK
DUSTHUNTER T100
Opcjonalnie dostępna wersja z zasilaniem 24 V DC
Częstotliwość 47 ... 63 Hz
Opcje
Moduł(y) interfejsu(ów)
Moduł(y) I/O
Moduł sterujący MCU-P
Opis
Moduł do sterowania elementami systemu oraz do analizy i wyprowadzania danych przygotowanych przez użytkownika. Ze zintegrowanym zespołem powietrza płuczącego.
Przepływ gazu
≤ 20 m³/h
–40 °C ... +45 °C
Temperatura zasysanego powietrza płuczącego
Stopień ochrony
IP 66
Wyjścia analogowe
3 Wyjścia:
0/2/4 ... 20 mA, 750 Ω
Z separacją galwaniczną; dwa dodatkowe wyjścia przy zastosowaniu modułów I/O (opcja)
Wejścia analogowe
2 Wejścia:
0 ... 20 mA
Bez separacji galwanicznej; dwa dodatkowe wejścia przy zastosowaniu modułów I/O (opcja)
Wyjścia dwustanowe
5 Styki przekaźnika:
48 V, 1 A
Bezpotencjałowe, do sygnałów stanu
Wejścia dwustanowe
4 styki bezpotencjałowe
Interfejsy i protokoły sieci przemysłowej
Ethernet Modbus TCP (za pośrednictwem opcjonalnego modułu interfejsu)
Ethernet OPC (za pośrednictwem opcjonalnego modułu interfejsu)
Ethernet SOPAS ET (za pośrednictwem opcjonalnego modułu interfejsu)
RS-485 Modbus RTU (za pośrednictwem opcjonalnego modułu interfejsu)
RS-485 PROFIBUS DP (za pośrednictwem opcjonalnego modułu interfejsu)
RS-485 SOPAS ET (za pośrednictwem opcjonalnego modułu interfejsu)
USB SOPAS ET
Wskazanie
Wyświetlacz LCD
Diody stanu LED: „Zasilanie”, „Konserwacja” i „Zakłócenie”
Obsługa
Za pomocą wyświetlacza LCD lub oprogramowania SOPAS ET
300 mm x 455 mm x 220 mm
Masa
≤ 13,5 kg
Zasilanie
Napięcie 90 ... 250 V
Opcjonalnie dostępna wersja z zasilaniem 24 V DC
Częstotliwość 47 ... 63 Hz
Przyłącza gazu pomocniczego
Powietrze płuczące
Opcje
Moduł(y) interfejsu(ów)
Moduł(y) I/O
Zespół powietrza przepłukującego SLV4-2, 2BH1300, 3-fazowy
Opis
Zespół do uzdatniania powietrza wolnego od pyłów do płukania powierzchni układu optycznego
Przepływ gazu
38 m³/h ... 63 m³/h
Przy przeciwciśnieniu 30 hPa, zależnie od podciśnienia w filtrze

Informacje
PYŁOMIERZE | SICK
5
DUSTHUNTER T100
A
B
C
D
E
F
–20 °C ... +40 °C
Stopień ochrony
IP 54
Masa
18 kg
Zasilanie
Prąd trójfazowy 3-fazowy, Δ: 200 ... 240 V, 50 Hz, 2,6 A, 350 W
3-fazowy, Δ: 220 ... 275 V, 60 Hz, 2,3 A, 450 W
3-fazowy, Y: 345 ... 415 V, 50 Hz, 1,5 A, 350 W
3-fazowy, Y: 380 ... 480 V, 60 Hz, 1,3 A, 450 W
Przyłącza gazu pomocniczego
Powietrze płuczące: 40 mm
Funkcje kontroli
Czujnik podciśnienia (punkt przełączania –35 hPa)
Wbudowane elementy
Dwustopniowy filtr powietrza, typ Europiclon, zdolność zatrzymywania pyłu 200 g
Rysunki wymiarowe (Wymiary w mm)
Zespół nadawczo-odbiorczy DHT-T10
401 (15.79)
309 (12.17)
205 (8.07)
(3.94)
Ø 11 (0.43)
13 (.51)
(4.96)
Ø 100
200 (7.87)
Ø 126
241 (9.49)
65
104 (4.09)
(2.56)
125 (4.92)
208 (8.19)
168 (6.61)
6
PYŁOMIERZE | SICK
202 (7.95)
212 (8.35)
Ø 60 (2.36)
355 (13.98)
208 (8.19)
H
I
J
K
L
M
N
O
P
Q
R
S
T
429 (16.89)
DUSTHUNTER T100
Zespół odbłyśnika DHT-R0x
364 (14.33)
336 (13.23)
205 (8.07)
(3.94)
Ø 11 (0.43)
200 (7.87)
(4.96)
Ø 100
241 (9.49)
Ø 126
13 (.51)
244 (9.61)
(2.56)
65
104 (4.09)
60 (2.36)
208 (8.19)
103 (4.06)
202 (7.95)
212 (8.35)
208 (8.19)
Ø 60 (2.36)
290 (11.42)
Błąuł sterujący MCU-N; obudowa naścienna, wersja kompaktowa (tylko do stref niezagrożonych wybuchem)
210 (8.27)
300 (11.81)
320 (12.60)
340 (13.39)
160 (6.30)
120 (4.72)
Meas

Informacje
PYŁOMIERZE | SICK
7
DUSTHUNTER T100
Błąuł sterujący MCU-P; obudowa naścienna, wersja kompaktowa (tylko do stref niezagrożonych wybuchem)
400 (15.75)
420 (16.54)
260 (10.24)
455 (17.91)
A
B
C
D
E
F
Ø 8 (0.31)
Meas
300 (11.81)
Zespół powietrza przepłukującego SLV4-2, 2BH1300
470 (18.50)
Ø 10 (0.39)
550 (21.65)
H
I
J
K
L
M
N
O
P
Q
R
S
T
220 (8.66)
40
(1.57)
40
(1.57)
8
PYŁOMIERZE | SICK
470 (18.50)
550 (21.65)
128 (5.04)
258 (10.16)
