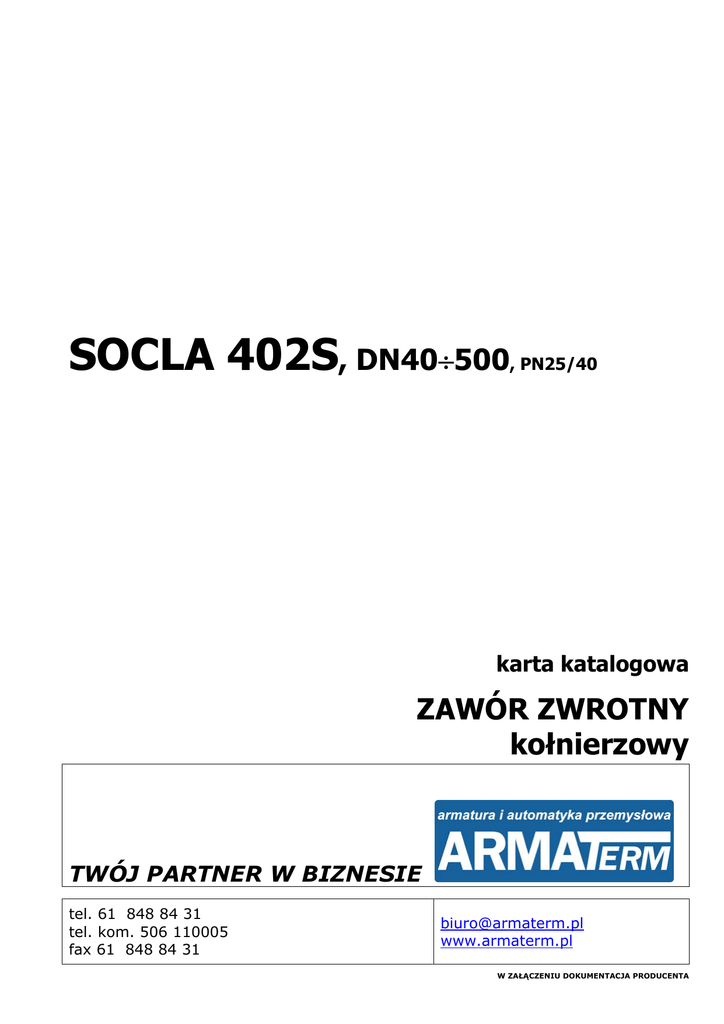

karta katalogowa SOCLA 402S

SOCLA 402S, DN40500
, PN25/40
karta katalogowa
ZAWÓR ZWROTNY
kołnierzowy
TWÓJ PARTNER W BIZNESIE
tel. 61 848 84 31
tel. kom. 506 110005
fax 61 848 84 31
[email protected]
www.armaterm.pl
W ZAŁĄCZENIU DOKUMENTACJA PRODUCENTA
Karta katalogowa
Typ 402S
Zawór zwrotny
System 02
• Zawór szczególnie zalecany do pracy za
pompą (na odcinku tłocznym rurociągu)
• Zespół zamykania: grzybkowy o krótkim
przemieszczeniu wspomagany sprężyną
• Korpus epoksydowany
• Doskonała szczelność dzięki płaskiej
uszczelce
• Praca w dowolnym położeniu
• Małe straty ciśnienia, cicha praca, zwarta
budowa
• Nie generuje uderzeń hydraulicznych
�
•C
O
AT
IN
G
•�
Opis ogólny
al
Dokumentacja zawierająca instrukcję
montażu i eksploatacji jest dostępna
na
stronie
internetowej
www.socla.pl
lub
za
pośrednictwem
naszego
działu
technicznego.
DN
mm
40
50
65
80
100
125
150
200
250
300
350
400
450
500
Wymiary
PN
25/40
25/40
25/40
25/40
25/40
25/40
25/40
25
25
25
25
25
25
25
A
Cale
1 1/2
2
2 1/2
3
4
5
6
8
10
12
14
16
18
20
SOC_402S/KK/03.2011
te
rn
UWAGA:
Ciśnienia podane dla różnych kategorii
płynów (L1/L2/G1/G2) nie mogą być jedynym kryterium doboru urządzenia i gwarantem poprawności działania.
W trakcie doboru konkretnego rozwiązania
należy wziąć pod uwagę jego zastosowanie
oraz wszystkie parametry robocze medium.
Cale
1 1/2
2
2 1/2
3
4
5
6
8
10
12
14
16
18
20
Ex
te
rn
al
In
Dane techniczne
i zamawianie
mm
40
50
65
80
100
125
150
200
250
300
350
400
450
500
PFA
bar
40
40
40
40
40
40
40
25
25
25
25
25
25
25
L1
40
40
30
25
20
16
13
25
25
25
25
25
10
25
B
mm
85
100
120
140
170
200
230
290
354
396
473
560
560
750
PS bar
L2 G1
40 25
40 20
40 15
40 12
25 10
25 0,5
25 0,5
25 17
25 14
25 11
25 10
25 0,5
25 0,5
25 0,5
C
mm
85
108
131
154
191
224
266
346
424
494
590
684
684
884
G2
40
40
40
40
40
28
23
25
20
16
14
12
7
10
Kat. Nr katalogowy
I
I
I
I
I
I
I
II
II
II
II
II
II
II
D
mm
150
165
185
200
235
270
300
360
425
485
555
620
670
670
149B2281GS
149B2282GS
149B2283GS
149B2284GS
149B2285GS
149B2226GS
149B2227GS
149B2229GS
149B2230GS
149B2231GS
149B2232GS
149B2233GS
149B24822
149B2235GS
Masa
kg
4,2
5,8
8,1
10,2
14,5
24
32
53
94
140
225
312
342
540
• Przyłącza: kołnierze, owiert PN patrz tabela
• Max. ciśnienie robocze PFA dla wody (sieci
przesyłowe, zaopatrzenie w wodę, itp.): patrz tabela
• Dopuszczalne ciśnienie robocze PS dla innych
mediów: patrz tabela
• Temperatura pracy:
- min. -10°C
- max. +100°C
• Pozycja montażu: praca w dowolnym położeniu
• Media: czyste ciecze
• Zgodność z normami:
- PED 97/23/CE: Dyrektywa ciśnieniowa
- PN-EN1092-2: Owiert kołnierzy
Karta katalogowa
Typ 402S - Zawór zwrotny
Materiały i budowa
Nr OPIS
* DN450: 6 śrub blokujących prowadnicę
1 KORPUS
2 O-RING DN40 - 250
3 TULEJA
PROWADNICA DN50
4 DN40 i DN65 - 450*
DN500
5 SPRĘŻYNA
6 USZCZELKA
ZAWIERADŁO DN40
7 DN50-250
DN300 - 500
8 TRZPIEŃ DN40
DN50 - 450
DN500
Charakterystyka pracy
EURO
Żeliwo sferoidalne epoksyd.
EPDM
Brąz
Brąz
Żeliwo szare epoksyd.
Żeliwo sferoidalne epoksyd.
Stal nierdzewna
EPDM
Mosiądz
Brąz
Żeliwo sferoidalne epoksyd.
Mosiądz
Brąz
Brąz
EN-GJS-400.15 ASTM A 536 65-45-12
mm
1 1/2
2
2 1/2
3
4
5
6
8
10
12
14
16
18
20
40
50
65
80
100
125
150
200
250
300
350
400
450
500
440
440
450
450
500
510
550
590
710
820
860
800
800
1030
210
220
190
190
240
210
210
210
210
90
100
50
50
0
320
330
320
320
370
360
380
400
460
460
480
410
410
430
ANSI
1
CuSn12-C
CuSn5Zn5Pb5-C
EN-GJL-250
ASTM A 48 35 B
EN-GJS-400.15 ASTM A 536 65-45-12
X10CrNi18-8 AISI 302
2
3
4
5
6
7
CuZn40Pb2
CuSn5Zn5Pb5-C
EN-GJS-400.15
CuZn40Pb2
CuSn5Zn5Pb5-C
CuSn12-C
Ciśnienie otwarcia [mm H2O]
Cale
bez
sprężyny
120
110
130
130
130
150
170
190
250
365
380
390
390
580
ASTM
ASTM B 505
ASTM A 536 65-45-12
ASTM
ASTM B 505
ASTM B 135
Kv
m3/h
ζ
47,00
99,00
159,00
222,00
396,00
619,00
890,00
1120,00
2010,00
2459,00
2843,00
4370,00
4370,00
6914,00
1,80
1,00
1,10
1,30
1,00
1,00
1,00
2,00
1,50
2,10
2,90
2,10
2,10
2,05
8
mH2O
Wykres strat ciśnienia:
• Linia ciągła - zawór całkowicie otwarty
• Linia przerywana - zawór w trakcie otwierania
PSI
Charakterystyka porównawcza
nadciśnień dla różnych zaworów
Wykresy przedstawiają nadciśnienie
mierzone tuż za zaworem zwrotnym DN150 w momencie
wyłączenia pompy. Przepływ wynosił
155m3/h. Test został wykonany we
francuskim laboratorium CETIM
(Centre Techniquedes Industries
Mecaniques).
DN
MATERIAŁ
Zawór zwrotny typ 402S
Przepływ [m3/h]
Tradycyjny zawór klapowy
Przepływ [galon/min.]
Watts Industries nie ponosi odpowiedzialności za możliwe błędy w katalogach, broszurach i innych materiałach drukowanych. Watts Industries zastrzega sobie prawo do wprowadzania zmian
w produktach bez uprzedzenia. Dotyczy to również produktów już zamówionych. Zamienniki mogą być dostarczane bez dokonywania jakichkolwiek zmian w specyfikacjach już uzgodnionych.
Wszystkie znaki towarowe w tym materiale są własnością odpowiednich spółek. Wszystkie prawa zastrzeżone.
Watts Industries Polska Sp. z o.o.
ul. Puławska 40A PL05-500 Piaseczno
Telefon: (48 22) 702 68 60, Faks: (48 22) 702 68 61
http://www.socla.pl e-mail: [email protected]
SOC_402S/KK/03.2011
