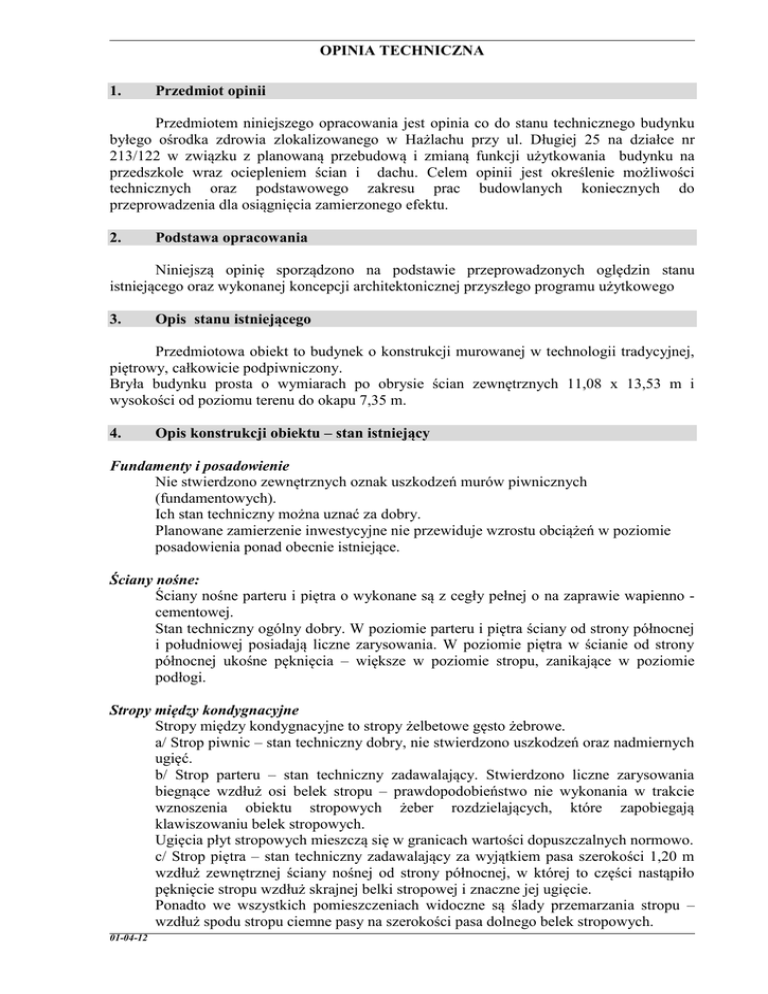

OPINIA TECHNICZNA
1.
Przedmiot opinii
Przedmiotem niniejszego opracowania jest opinia co do stanu technicznego budynku
byłego ośrodka zdrowia zlokalizowanego w Hażlachu przy ul. Długiej 25 na działce nr
213/122 w związku z planowaną przebudową i zmianą funkcji użytkowania budynku na
przedszkole wraz ociepleniem ścian i dachu. Celem opinii jest określenie możliwości
technicznych oraz podstawowego zakresu prac budowlanych koniecznych do
przeprowadzenia dla osiągnięcia zamierzonego efektu.
2.
Podstawa opracowania
Niniejszą opinię sporządzono na podstawie przeprowadzonych oględzin stanu
istniejącego oraz wykonanej koncepcji architektonicznej przyszłego programu użytkowego
3.
Opis stanu istniejącego
Przedmiotowa obiekt to budynek o konstrukcji murowanej w technologii tradycyjnej,
piętrowy, całkowicie podpiwniczony.
Bryła budynku prosta o wymiarach po obrysie ścian zewnętrznych 11,08 x 13,53 m i
wysokości od poziomu terenu do okapu 7,35 m.
4.
Opis konstrukcji obiektu – stan istniejący
Fundamenty i posadowienie
Nie stwierdzono zewnętrznych oznak uszkodzeń murów piwnicznych
(fundamentowych).
Ich stan techniczny można uznać za dobry.
Planowane zamierzenie inwestycyjne nie przewiduje wzrostu obciążeń w poziomie
posadowienia ponad obecnie istniejące.
Ściany nośne:
Ściany nośne parteru i piętra o wykonane są z cegły pełnej o na zaprawie wapienno cementowej.
Stan techniczny ogólny dobry. W poziomie parteru i piętra ściany od strony północnej
i południowej posiadają liczne zarysowania. W poziomie piętra w ścianie od strony
północnej ukośne pęknięcia – większe w poziomie stropu, zanikające w poziomie
podłogi.
Stropy między kondygnacyjne
Stropy między kondygnacyjne to stropy żelbetowe gęsto żebrowe.
a/ Strop piwnic – stan techniczny dobry, nie stwierdzono uszkodzeń oraz nadmiernych
ugięć.
b/ Strop parteru – stan techniczny zadawalający. Stwierdzono liczne zarysowania
biegnące wzdłuż osi belek stropu – prawdopodobieństwo nie wykonania w trakcie
wznoszenia obiektu stropowych żeber rozdzielających, które zapobiegają
klawiszowaniu belek stropowych.
Ugięcia płyt stropowych mieszczą się w granicach wartości dopuszczalnych normowo.
c/ Strop piętra – stan techniczny zadawalający za wyjątkiem pasa szerokości 1,20 m
wzdłuż zewnętrznej ściany nośnej od strony północnej, w której to części nastąpiło
pęknięcie stropu wzdłuż skrajnej belki stropowej i znaczne jej ugięcie.
Ponadto we wszystkich pomieszczeniach widoczne są ślady przemarzania stropu –
wzdłuż spodu stropu ciemne pasy na szerokości pasa dolnego belek stropowych.
01-04-12
4.
Wnioski i zalecenia
4.1.
Wnioski
Stan techniczny ogólny obiektu – dobry. Obiekt nadaje się do planowanej
przebudowy i zmiany sposobu użytkowania pod warunkiem wykonania
zaleceń pkt.4.2..
Uszkodzenia stropu i ścian nośnych pietra zdaniem autorów niniejszej opinii
powstały na skutek niedostatecznego ocieplenia stropu ostatniej kondygnacji
bądź jego braku co na obecnym etapie nie można stwierdzić ze względu na
brak dostępu. Na skutek rozszerzalności termicznej stropu nastąpiło
rozwarstwienie stropu ostatniej kondygnacji wzdłuż skrajnej belki stropowej
oraz pęknięcia ściany nośnej.
UWAGA: Z uwagi na ograniczone środki finansowe Inwestora nie projektuje się docieplenia
ścian zewnętrznych obiektu oraz wymiany warstw izolacyjnych stropodachu. W tej sytuacji
wykonanie robót remontowych wg zaleceń pkt.4.2. jest działaniem doraźnym i nie gwarantuje
ponownego powstania podobnych usterek.
4.2.
Zalecenia
4.2.1. Strop pietra:
Pas stropu piętra o szerokości 1,20 m wzdłuż ściany zewnętrznej od strony
północnej należy rozebrać wraz warstwami stropodachu (warstwy ocieplenia,
wylewka cementowa połaci dachowej i pokrycie) i odtworzyć do stanu
pierwotnego – wymiana pustaków i belek nośnych stropu gęsto żebrowego.
4.2.2. Ściany nośne pietra od strony północnej – wzdłuż szczelin ukośnych
powstałych na skutek ruchów termicznych stropu należy wykuć bruzdy na
szerokość min. 1 cegły, oczyścić strumieniowo z resztek zaprawy i kurzu, a
następnie przemurować ponownie cegłą pełną na zaprawie cementowo –
wapiennej.
01-04-12
KONSTRUKCJA
A.
Opis techniczny
1.
Fundamenty
Projektowana przebudowa i zmiana funkcji użytkowa budynku nie zmienia
wielkości i charakteru obciążeń w poziomie posadowienia. Fundamenty spełniają
warunki nośności.
2.
Ściany nośne
Ściany nośne pietra od strony północnej – wzdłuż szczelin ukośnych powstałych na
skutek ruchów termicznych stropu należy wykuć bruzdy na szerokość min. 1 cegły,
oczyścić strumieniowo z resztek zaprawy i kurzu, a następnie przemurować ponownie
cegłą pełną na zaprawie cementowo – wapiennej.
3.
Strop ostatniej kondygnacji
Pas stropu piętra o szerokości 1,20 m wzdłuż ściany zewnętrznej od strony północnej
należy rozebrać wraz warstwami stropodachu (warstwy ocieplenia, wylewka
cementowa połaci dachowej i pokrycie) i odtworzyć do stanu pierwotnego – wymiana
pustaków i belek nośnych stropu gęsto żebrowego
4.
Podciągi i nadproża dla nowych otworów w ścianach istniejących
W miejscu nowych otworów w ścianach nośnych wykonać nadproża i podciągi ze
stalowych belek walcowanych wg obliczeń statycznych.
B.
Obliczenia statyczne
poz.1. Strop piętra
Pas stropu piętra o szerokości 1,20 m wzdłuż ściany zewnętrznej od strony północnej
należy rozebrać wraz warstwami stropodachu (warstwy ocieplenia, wylewka
cementowa połaci dachowej i pokrycie) i odtworzyć do stanu pierwotnego – wymiana
pustaków i belek nośnych stropu gęsto żebrowego.
poz.2. Nadproża i podciągi stalowe
Zestawienie obciążeń
Warstwy pokrycia dachowego + obc. sniegiem
Lp
Opis obciążenia
1.
2.
3.
4.
5.
6.
01-04-12
Pokrycie papowe
Wylewka cementowa 0,10 x 24,00
Ocieplenie – żużel 0,30 x 10,00
Strop gęstożebrowy
Tynk od spodu
Śnieg
Obciążenie śniegiem wg PN-80/B02010/Az1
- Obciążenie charakterystyczne śniegiem
gruntu:
- strefa obciążenia śniegiem 3; A = 290 m
n.p.m.  Qk = 0,006·A - 0,6 = 1,140
f
Obc. char.[
kN/m2]
0,15
2,40
3,00
4,00
1,3
1,3
1,3
1,3
0,96
1,5
Obc. obl.
[kN/m2]
kN/m2 < 1,2 kN/m2  Qk = 1,2 kN/m2
- Współczynnik kształtu dachu:
nachylenie połaci  = 5,0o C2 = 0,8
Obciążenie charakterystyczne dachu:
Sk = Qk·C = 1,200·0,800 = 0,960
2
kN/m
:
10,51
1,32
13,86
f
Obc. obl.
[kN/m2]
:
Obc. char.
[kN/m2]
1,90
0,05
4,00
0,29
1,25
3,00
10,49
Warstwy stropu parteru + użytkowe
Lp
Opis obciążenia
1.
2.
3.
4.
5.
6.
Warstwy posadzkowe 0,10 x 19,00
Izolacje
Strop gęstożebrowy
Tynk od spodu
Zastępcze od ścianek działowych
Użytkowe
Ciężar ścian
Lp
Obc. char. kN/m2
Opis obciążenia
1. Mur gr. 28 cm
2. Mur gr. 42 cm
poz.2.1.
5,04
7,56
1,3
1,3
1,3
1,3
1,3
1,3
1,30
13,64
f
Obc. obl.
kN/m2
1,20
6,05
1,20
9,07
Podciąg L = 3,70 m
qk = (10,51 + 10,49) x (4,83 + 5,13) x 0,5 + 5,04 x 2,60 = 117,68 kN/m
qo = ( 13,86 + 13,64 ) x (4,83 + 5,13) x 0,5 + 6,05 x 2,60 =152,68 kN/m
f = 1,30
lo = 3,70 x 1,05 = 3,89 m = ~3,90 m
SCHEMAT BELKI
A
B
3,90
Parametry belki:
- współczynnik obciążenia dla ciężaru własnego belki f = 1,10
OBCIĄŻENIA OBLICZENIOWE BELKI
A
152,68
152,68
Schemat statyczny (ciężar belki uwzględniony automatycznie):
go=1,03 kN/mb
3,90
01-04-12
B
WYKRESY SIŁ WEWNĘTRZNYCH
Przypadek P1: Przypadek 1
Momenty zginające [kNm]:
292,25
299,74
B
299,74
A
WYMIAROWANIE WG PN-90/B-03200
1 y
x
x
1 y
Przekrój: 2 I 280, połączone spoinami ciągłymi
Av = 56,6 cm2, m = 95,8 kg/m
Jx = 15180 cm4, Jy = 5047 cm4, J = 63800 cm6, J = 47,8 cm4, Wx = 1084 cm3
Stal: 18G2
Nośności obliczeniowe przekroju:
- zginanie: klasa przekroju 1 (p = 1,081)
MR = 357,46 kNm
- ścinanie: klasa przekroju 1
VR = 1000,55 kN
Nośność na zginanie
Przekrój z = 1,95 m
Współczynnik zwichrzenia L = 1,000
Moment maksymalny Mmax = 292,25 kNm
Mmax / (L·MR) = 0,818 < 1
(52)
Nośność na ścinanie
Przekrój z = 0,00 m
Maksymalna siła poprzeczna Vmax = 299,74 kN
Vmax / VR = 0,300 < 1
(53)
Nośność na zginanie ze ścinaniem
Vmax = 299,74 kN < Vo = 0,6·VR = 600,33 kN  warunek niemiarodajny
Stan graniczny użytkowania
Przekrój z = 1,95 m
Ugięcie maksymalne fk,max = 11,46 mm
Ugięcie graniczne fgr = lo / 200 = 19,50 mm
fk,max = 11,46 mm < fgr = 19,50 mm (58,8%)
01-04-12
Nadproże L = 2,70 m
poz.2.2
qo = ( 13,86 + 13,64 ) x 0,60 + 9,07 x 4,00 = 52,78 kN/m
f = 1,3
lo = 2,70 x 1,05 = 2,84 m
SCHEMAT BELKI
A
B
2,84
Parametry belki:
- współczynnik obciążenia dla ciężaru własnego belki f = 1,10
OBCIĄŻENIA OBLICZENIOWE BELKI
52,78
52,78
Schemat statyczny (ciężar belki uwzględniony automatycznie):
A
B
go=0,39 kN/mb
2,84
WYKRESY SIŁ WEWNĘTRZNYCH
Momenty zginające [kNm]:
53,60
75,50
B
75,50
A
WYMIAROWANIE WG PN-90/B-03200
1 y
x
x
1 y
Przekrój: 2 I 160, połączone spoinami ciągłymi
Av = 20,2 cm2, m = 35,8 kg/m
Jx = 1870 cm4, Jy = 734 cm4, J = 3100 cm6, J = 7,11 cm4, Wx = 234 cm3
Stal: 18G2
Nośności obliczeniowe przekroju:
- zginanie: klasa przekroju 1 (p = 1,080)
MR = 77,10 kNm
- ścinanie: klasa przekroju 1
VR = 356,63 kN
Nośność na zginanie
Przekrój z = 1,42 m
Współczynnik zwichrzenia L = 1,000
01-04-12
Moment maksymalny Mmax = 53,60 kNm
Mmax / (L·MR) = 0,695 < 1
(52)
Nośność na ścinanie
Przekrój z = 0,00 m
Maksymalna siła poprzeczna Vmax = 75,50 kN
Vmax / VR = 0,212 < 1
(53)
Nośność na zginanie ze ścinaniem
Vmax = 75,50 kN < Vo = 0,6·VR = 213,98 kN  warunek niemiarodajny
Stan graniczny użytkowania
Przekrój z = 1,42 m
Ugięcie maksymalne fk,max = 9,05 mm
Ugięcie graniczne fgr = lo / 200 = 14,20 mm
fk,max = 9,05 mm < fgr = 14,20 mm (63,7%)
poz.2.3.
Nadproże L = 2,50 m
qo = ( 13,86 + 13,64 ) x 0,60 + 9,07 x 4,00 = 52,78 kN/m
f = 1,3
lo = 2,50 x 1,05 = 2,63 m
SCHEMAT BELKI
A
B
2,63
Parametry belki:
- współczynnik obciążenia dla ciężaru własnego belki f = 1,10
A
52,78
52,78
OBCIĄŻENIA OBLICZENIOWE BELKI
Schemat statyczny (ciężar belki uwzględniony automatycznie):
B
go=0,39 kN/mb
2,63
WYKRESY SIŁ WEWNĘTRZNYCH
Momenty zginające [kNm]:
01-04-12
B
45,97
69,91
69,91
A
WYMIAROWANIE WG PN-90/B-03200
1 y
x
x
1 y
Przekrój: 2 I 160, połączone spoinami ciągłymi
Av = 20,2 cm2, m = 35,8 kg/m
Jx = 1870 cm4, Jy = 734 cm4, J = 3100 cm6, J = 7,11 cm4, Wx = 234 cm3
Stal: 18G2
Nośności obliczeniowe przekroju:
- zginanie: klasa przekroju 1 (p = 1,080)
MR = 77,10 kNm
- ścinanie: klasa przekroju 1
VR = 356,63 kN
Nośność na zginanie
Przekrój z = 1,31 m
Współczynnik zwichrzenia L = 1,000
Moment maksymalny Mmax = 45,97 kNm
Mmax / (L·MR) = 0,596 < 1
(52)
Nośność na ścinanie
Przekrój z = 0,00 m
Maksymalna siła poprzeczna Vmax = 69,91 kN
Vmax / VR = 0,196 < 1
(53)
Nośność na zginanie ze ścinaniem
Vmax = 69,91 kN < Vo = 0,6·VR = 213,98 kN  warunek niemiarodajny
Stan graniczny użytkowania
Przekrój z = 1,31 m
Ugięcie maksymalne fk,max = 6,65 mm
Ugięcie graniczne fgr = lo / 200 = 13,15 mm
fk,max = 6,65 mm < fgr = 13,15 mm (50,6%)
poz.2.4.
Nadproża L = 0,90 m
Przyjęto:
Nadproża drzwiowe o rozpiętości w świetle podpór w istniejących ścianach nośnych
wykonać z 2 szt dwuteownika stalowego 120 np.
poz.3. Elementy rampy i schodów zewnętrznych
Przyjęto:
Podest wejściowy ze schodami wykonane zostaną jako terenowe bezpośrednio na
gruncie.
Podjazd dla niepełnosprawnych został zaprojektowany jako konstrukcja stalowa
modułowa.
poz.4. Fundamenty
Projektowana zmiana sposobu użytkowania nie zmienia wielkości i charakteru
obciążeń w poziomie posadowienia. Fundamenty spełniają warunki nośności.
01-04-12
