RIS 400 EKO - karta katalogowa - Bud-Went

4-06-2014
1/8

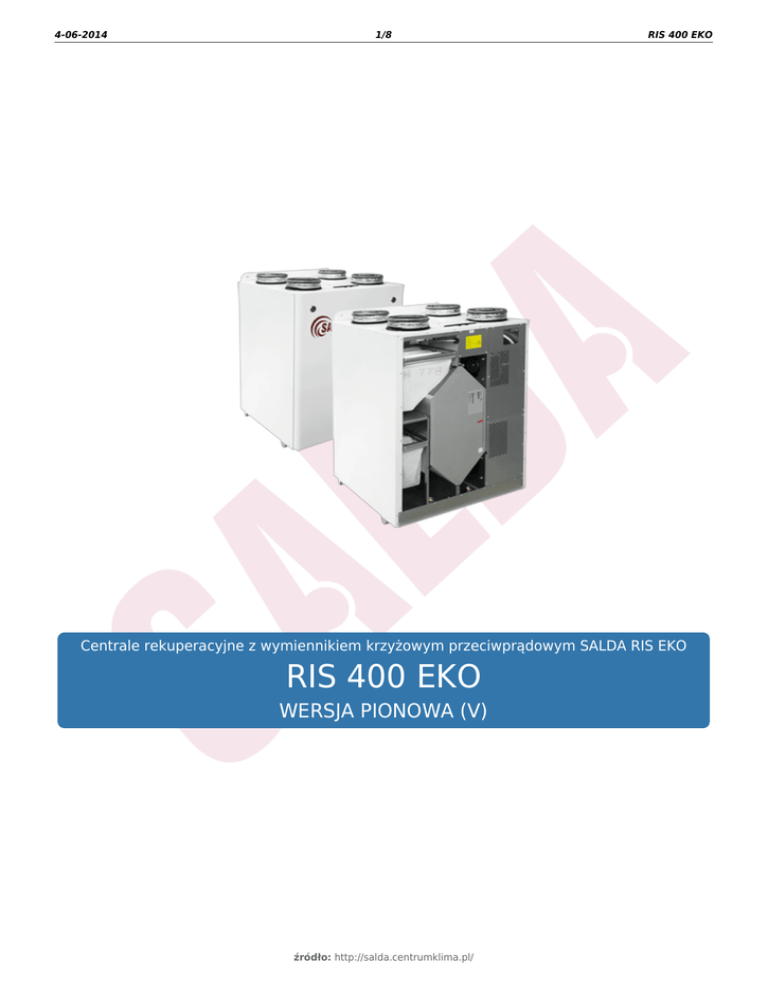

RIS 400 EKO
Centrale rekuperacyjne z wymiennikiem krzyżowym przeciwprądowym SALDA RIS EKO
RIS 400 EKO
WERSJA PIONOWA (V)
źródło: http://salda.centrumklima.pl/
4-06-2014
2/8
RIS 400 EKO
Opis
Centrale wentylacyjne RIS EKO wyposażone są w wysokowydajny przeciwprądowy wymiennik ciepła.
Jednostki służą do wentylacji domów oraz innych ogrzewanych pomieszczeń.
Ten model produktu może być sterowany za pomocą sterowników TPC, Stouch i Flex.
• Ciche i wydajne wentylatory EC.
• Sprawność wymiennika ciepła: do 91%.
• Opcjonalna kanałowa nagrzewnica elektryczna lub wodna.
• Sterowanie przepływem powietrza.
• Sterowanie temperaturą powietrza doprowadzanego.
• BY-PASS z siłownikiem.
• Ochrona przeciwzamarzaniowa wymiennika ciepła.
• Niski poziom hałasu.
• Izolacja akustyczna ścian: 30 mm.
• Szybki i łatwy montaż.
• Całkowicie zintegrowany system sterowania typu plug&play.
• Sterowanie nagrzewnicą elektryczną: 0-10V.
• Opcjonalny przetwornik CO2, ciśnienia lub wilgotności.
źródło: http://salda.centrumklima.pl/
4-06-2014
3/8
RIS 400 EKO
Dane techniczne
Wersja z nagrzewnicą elektryczną
RIS 400 VE EKO
Wydajność/spręż
[m³/h]/[Pa]
Nagrzewnica wodna (opcja)
Wentylatory EC
- wywiew
- nawiew
EKA NIS 160-0,9-1f
- faza, napięcie
[50Hz/V]
~1, 230
- moc/prąd
[kW/A]
- prędkość wentylatora
[min ]
4500
- moc/prąd
[kW/A]
0,118/0,97
- prędkość wentylatora
[min-1]
4500
-1
Sprawność cieplna
Maks. zużycie energii
400/120
0,118/0,97
91%
[kW/A]
Płyta sterująca
0,24 /1,97
PRV V2.2
Klasa filtra wywiewnego
G4
Klasa filtra nawiewnego
M5
Izolacja cieplna
[mm]
Kolor (RAL)
Waga netto
9016
[kg]
Zgodność z ERP
71,0
2013; 2015
Eksploatacja
Zakres temperatury pracy
30
w pomieszczeniu
[°C]
Stopień ochrony obudowy
-5 ... +40
IP-34
źródło: http://salda.centrumklima.pl/
4-06-2014
4/8
RIS 400 EKO
Wersja z nagrzewnicą wodną
RIS 400 VW EKO
Wydajność/spręż
[m³/h]/[Pa]
Nagrzewnica wodna (opcja)
Wentylatory EC
- wywiew
- nawiew
AVS 160
- faza, napięcie
[50Hz/V]
~1, 230
- moc/prąd
[kW/A]
- prędkość wentylatora
[min ]
4500
- moc/prąd
[kW/A]
0,118/0,97
- prędkość wentylatora
[min-1]
4500
-1
Sprawność cieplna
Maks. zużycie energii
400/120
0,118/0,97
91%
[kW/A]
Płyta sterująca
0,24 /1,99
PRV V2.2
Klasa filtra wywiewnego
G4
Klasa filtra nawiewnego
M5
Izolacja cieplna
[mm]
Kolor (RAL)
Waga netto
9016
[kg]
Zgodność z ERP
71,0
2013; 2015
Eksploatacja
Zakres temperatury pracy
30
w pomieszczeniu
[°C]
Stopień ochrony obudowy
-5 ... +40
IP-34
źródło: http://salda.centrumklima.pl/
4-06-2014
5/8
RIS 400 EKO
Charakterystyka akustyczna
Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz
250 Hz
500 Hz
1 kHz
2 kHz
4 kHz
8 kHz
Wlot
69
58
60
63
65
61
57
47
Wylot
59
55
53
54
49
47
38
30
Do otoczenia
52
44
45
47
43
42
36
29
Pomiar przy 410 m³/h, 100 Pa
Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744 w odległości 1 m od urządzenia.
źródło: http://salda.centrumklima.pl/
4-06-2014
6/8
RIS 400 EKO
Wymiary
L
W
H
ØD
H1
F
596 mm 640 mm 800 mm 160 mm 50 mm 30 mm
źródło: http://salda.centrumklima.pl/
4-06-2014
7/8
Schematy funkcyjne
Wersja z nagrzewnicą elektryczną
A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz
EKA NIS - nagrzewnica elektryczna (opcja)
EKA NV PH - wstępna nagrzewnica elektryczna (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
M1 - siłownik przepustnicy by-pass
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
DTJ 100.1 - czujnik wilgotności i temperatury
M1 - siłownik przepustnicy by-pass
źródło: http://salda.centrumklima.pl/
RIS 400 EKO
4-06-2014
8/8
Wersja z nagrzewnicą wodną
A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz
AVS - nagrzewnica montowana na kanale (opcja)
EKA NV PH - wstępna nagrzewnica elektryczna (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
DTJ 100.1 - czujnik wilgotności i temperatury
M1 - siłownik przepustnicy by-pass
M6 - dodatkowy zawór mieszający i siłownik (opcja)
TV - czujnik przeciwzamrożeniowy
T1 - termostat przeciwzamrożeniowy
źródło: http://salda.centrumklima.pl/
RIS 400 EKO
