część iv. opis przedmiotu zamówienia

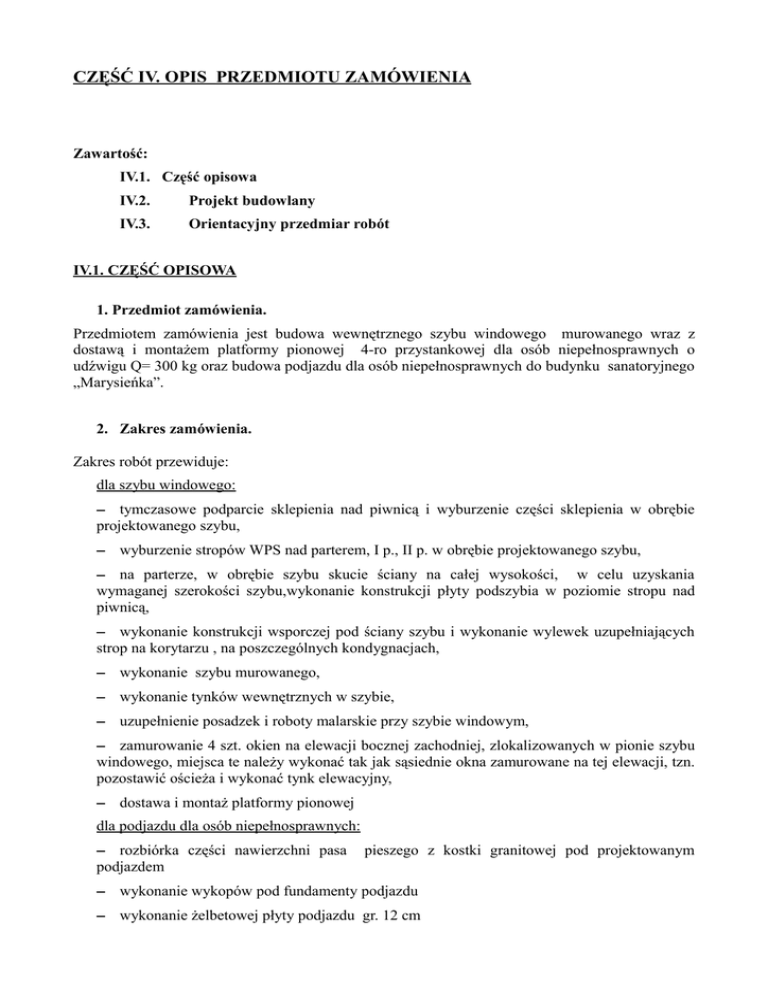

CZĘŚĆ IV. OPIS PRZEDMIOTU ZAMÓWIENIA
Zawartość:
IV.1. Część opisowa
IV.2.
Projekt budowlany
IV.3.
Orientacyjny przedmiar robót
IV.1. CZĘŚĆ OPISOWA
1. Przedmiot zamówienia.
Przedmiotem zamówienia jest budowa wewnętrznego szybu windowego murowanego wraz z
dostawą i montażem platformy pionowej 4-ro przystankowej dla osób niepełnosprawnych o
udźwigu Q= 300 kg oraz budowa podjazdu dla osób niepełnosprawnych do budynku sanatoryjnego
„Marysieńka”.
2. Zakres zamówienia.
Zakres robót przewiduje:
dla szybu windowego:
− tymczasowe podparcie sklepienia nad piwnicą i wyburzenie części sklepienia w obrębie
projektowanego szybu,
− wyburzenie stropów WPS nad parterem, I p., II p. w obrębie projektowanego szybu,
− na parterze, w obrębie szybu skucie ściany na całej wysokości, w celu uzyskania
wymaganej szerokości szybu,wykonanie konstrukcji płyty podszybia w poziomie stropu nad
piwnicą,
− wykonanie konstrukcji wsporczej pod ściany szybu i wykonanie wylewek uzupełniających
strop na korytarzu , na poszczególnych kondygnacjach,
− wykonanie szybu murowanego,
− wykonanie tynków wewnętrznych w szybie,
− uzupełnienie posadzek i roboty malarskie przy szybie windowym,
− zamurowanie 4 szt. okien na elewacji bocznej zachodniej, zlokalizowanych w pionie szybu
windowego, miejsca te należy wykonać tak jak sąsiednie okna zamurowane na tej elewacji, tzn.
pozostawić ościeża i wykonać tynk elewacyjny,
− dostawa i montaż platformy pionowej
dla podjazdu dla osób niepełnosprawnych:
− rozbiórka części nawierzchni pasa
podjazdem
pieszego z kostki granitowej pod projektowanym
− wykonanie wykopów pod fundamenty podjazdu
− wykonanie żelbetowej płyty podjazdu gr. 12 cm
− wykończenie nawierzchni podjazdu
− montaż poręczy metalowych
− uzupełnienie nawierzchni ciągu pieszego
− roboty towarzyszące
Zakres robót budowlanych do wykonania oraz materiałów i urządzeń do zastosowania określony
jest szczegółowo w projekcie budowlanym oraz załączonych orientacyjnych przedmiarach robót,
które należy traktować jako materiał pomocniczy przy wycenie i które mają ułatwić Wykonawcy w
zorientowaniu się co do zakresu rzeczowego i wielkości prac. Przy sporządzaniu własnego
kosztorysu ofertowego do skalkulowania ceny ryczałtowej, Wykonawca może się nimi posiłkować
lub dokonać własnego przedmiaru. Elementy nie ujęte w przedmiarach robót, a niezbędne do
prawidłowego wykonania robót oraz wynikające z projektu budowlanego Wykonawca ma
obowiązek ująć w cenie ryczałtowej, kalkulując wartość robót jako pozycje własne.
Korzystając z załączonych przez Zamawiającego przedmiarów robót do sporządzenia własnego
kosztorysu ofertowego, Wykonawca musi uwzględnić następującą uwagę!!:
− w przedmiarze robót dot. platformy dla niepełnosprawnych należy uwzględnić
dodatkowo nie ujętą pozycję - zamurowanie 4 szt. okien na elewacji bocznej
zachodniej, zlokalizowanych w pionie szybu windowego, miejsca te należy wykonać tak
jak sąsiednie okna zamurowane na tej elewacji, tzn. pozostawić ościeża i wykonać tynk
elewacyjny,
Ilekroć w dokumentach stanowiących element SIWZ użyto nazwy producenta do określenia
materiału, wyrobu lub urządzenia – Wykonawca może zastosować wskazany materiał lub
równoważny inny materiał, wyrób lub urządzenie spełniające wymogi techniczne i właściwości
użytkowe wymienionego.
Zaoferowane materiały, wyroby lub urządzenia równoważne muszą być w ofercie wymienione z
nazwy, a udowodnienie, że spełniają wymagania określone przez Zamawiającego leży po stronie
Wykonawcy.
3. Dodatkowe wymagania Zamawiającego.
3.1.
Wykonawca jest zobowiązany zapoznać się w sposób bardzo szczegółowy z całą
dokumentacją przetargową i wyjaśnić z Zamawiającym wszelkie wątpliwości w
stosunku do zakresu robót, przed złożeniem oferty. W tym celu Zamawiający
zobowiązuje Wykonawcę do dokonania wizji lokalnej przyszłego placu budowy,
zapoznania się z warunkami realizacji robót i przeanalizowania przedmiotu niniejszego
zamówienia pod kątem jego kompletności.
3.2.
Wykonawca jest zobowiązany wykonać pełny zakres robót, który jest konieczny
z punktu widzenia : projektu budowlanego, orientacyjnego przedmiaru robót, przepisów
prawa, wiedzy technicznej i sztuki budowlanej – dla uzyskania końcowego efektu
określonego przez przedmiot niniejszego zamówienia, bez względu na trudności i
nieprzewidziane okoliczności, jakie mogą wystąpić w trakcie realizacji zamówienia.
3.3.
Ponieważ obowiązującą formą wynagrodzenia będzie cena ryczałtowa
Wykonawca jest zobowiązany uwzględnić w oferowanej cenie również wszystkie inne
elementy cenotwórcze nie objęte projektem budowlanym i orientacyjnym przedmiarem
robót, a niezbędne do prawidłowego, zgodnego ze sztuką budowlaną i zgodnego z
prawem wykonania przedmiotu zamówienia, w tym: prace przygotowawcze, prace
towarzyszące, bezpieczne i estetyczne wygrodzenie miejsca wykonywanych robót,
uporządkowanie terenu po zakończeniu prac, wywóz gruzu, opłaty związane z
opracowaniem i zatwierdzeniem projektu organizacji ruchu zastępczego przy
realizacji podjazdu dla niepełnosprawnych w pasie drogowym Pl. Piastowskiego na
czas robót, opłaty za zajęcie pasa drogowego, koszty związane z ewentualnym
uszkodzeniem elementów pasa drogowego powstałe w trakcie prowadzenia robót,
wykonanie dokumentacji rejestracyjnej wymaganej przez Urząd Dozoru
Technicznego, dokonanie rejestracji dźwigu i przedłożenie Zamawiającemu przy
odbiorze końcowym zadania protokołu odbioru urządzenia przez UDT, koszty
wszelkich wymaganych odbiorów, pomiarów, badań, zaświadczeń i protokołów,
likwidacji ewentualnych powstałych w trakcie realizacji szkód, oraz wszystkich innych
kosztów występujących w trakcie procedury postępowania o zamówienie publiczne, a
także koszty sporządzenia planu bioz
- łącznie ze wszystkimi opłatami
towarzyszącymi.
3.4.
Wykonawca jest zobowiązany wykonać przedmiot umowy z materiałów
własnych, o odpowiednich parametrach jakościowych i wytrzymałościowych,
spełniających wymogi Prawa budowlanego,
posiadających certyfikaty na znak
bezpieczeństwa, certyfikaty zgodności z dokumentami normatywnymi lub deklaracje
zgodności z aktualnymi badaniami; wymagane są materiały atestowane i dopuszczone
do stosowania.
3.5.
Wykonawca jest zobowiązany do prowadzenia robót zgodnie z warunkami
decyzji nr 04/WD2/2010 z dnia 30.07.2010 r. wydanej przez Miejski Zarząd Dróg i
Mostów w Jeleniej Górze.
3.6.
Zamawiający wymaga by Wykonawca udzielił na wykonany przedmiot umowy (
w zakresie robocizny i zastosowanych materiałów) co najmniej 60 miesięcy gwarancji
jakości i rękojmi za wady fizyczne, z wyłączeniem urządzenia dźwigowego, na które
Wykonawca udzieli gwarancji jakości i rękojmi za wady, zgodnie z kartą gwarancyjną
producenta, na okres co najmniej 24 miesięcy, liczonych od daty podpisania
bezusterkowego protokołu odbioru końcowego zadania.
IV.2 DOKUMENTACJA PROJEKTOWA – w załączeniu:
1. Projekt budowlany
IV.3. PRZEDMIAR ROBÓT – w załączeniu:
1. Przedmiar robót szybu windowego i platformy pionowej
2. Przedmiar robót pochylni (podjazdu) dla niepełnosprawnych
