Przedmiot zadania

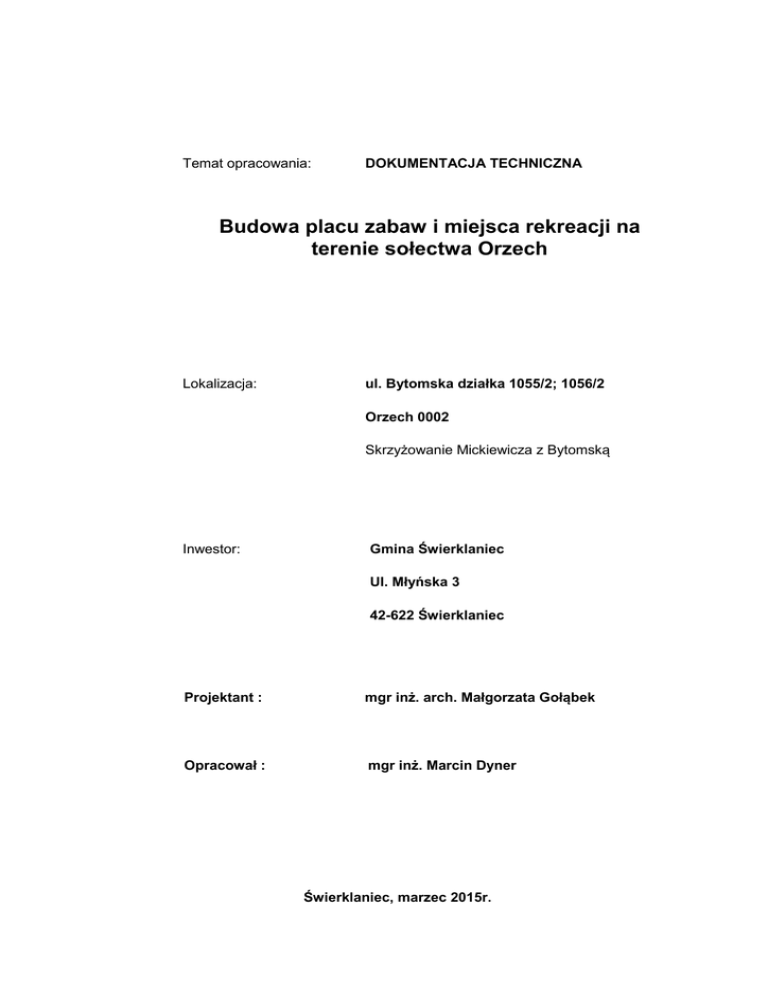

Temat opracowania:
DOKUMENTACJA TECHNICZNA
Budowa placu zabaw i miejsca rekreacji na
terenie sołectwa Orzech
Lokalizacja:
ul. Bytomska działka 1055/2; 1056/2
Orzech 0002
Skrzyżowanie Mickiewicza z Bytomską
Inwestor:
Gmina Świerklaniec
Ul. Młyńska 3
42-622 Świerklaniec
Projektant :
mgr inż. arch. Małgorzata Gołąbek
Opracował :
mgr inż. Marcin Dyner
Świerklaniec, marzec 2015r.
CZĘŚĆ OPISOWA
1. Nazwa, typ i lokalizacja zadania
Przedmiotem Inwestycji jest budowa placu zabaw oraz siłowni
plenerowej w sołectwie Orzech na działce 1055/2; 1056/2
zlokalizowanej przy ulicy Bytomskiej i Mickiewicza.
2. Podstawa opracowania:
- Zlecenie wykonania projektu zagospodarowania terenu
-Wizja lokalna w terenie
-Pomiary dokonane w terenie
-Ustalenia z Inwestorem
Normy i przepisy budowlane
3. Stan istniejący terenu
Teren znajduje się w sąsiedztwie ulicy Bytomskiej i Mickiewicza
niedaleko szkoły oraz przystanku autobusowego, przy głównym ciągu
komunikacyjnym w sołectwie Orzech. Teren posiada naturalny spadek
skierowany w stronę północną działki. Aktualnie nie jest on całkowicie
zagospodarowany i 70% obszaru pokrywa trawa.
Teren jest w całości ogrodzony:
- od strony ulicy Bytomskiej płot stalowy (objęty zakresem remontu)
-od strony północnej siatka
-od strony południowej płot z siatki (stan techniczny –objęty zakresem
remontu na ogrodzenie panelowe)
-od strony wschodniej siatka (z uwagi na ubytki objęta zakresem
remontu – panelowe ogrodzenie)
Działki sąsiadują z boiskami sportowymi oraz nowobudowanych
budynkiem sportowym i szkołą, dlatego przeznaczenie jej na obszar
związany z rekreacją jest całkowicie uzasadniony.
4. Cel i zakres opracowania
W ramach budowy miejsca rekreacji w sołectwie Orzech, na działce
1055/2; 1056/2 powstanie plac zabaw, siłownia plenerowa oraz ciągi
komunikacje, ławki z koszami na śmieci i miejsce postoju dla
rowerów.
Celem budowy miejsca rekreacji jest poprawa życia ludności sołectwa
Orzech oraz sąsiadujących i zwiększenie integracji ludności lokalnej.
5. Zakres projektu:
Całość robót podzielono na 2 etapy:
Etap I
a) Plac zabaw dla dzieci – w ramach budowy placu zabaw przewiduje
się montaż następujących urządzeń:
- Zestaw zabawowy Julia
-Domek drewniany
-Karuzela trzmiel
-Trap wolnostojący
-Bujak podwójny
-Dwa bujaki pojedyncze
-Huśtawka równoważnia
-Huśtawka pojedyncza
-Huśtawka podwójna
Dla celów opracowania proponuje się zabudowanie gotowych
urządzeń P.P.U Figler. Dopuszcza się montaż urządzeń innych
producentów jednak muszą one posiadać niezbędne certyfikaty
oraz być bezpieczne dla dzieci i nie mogą posiadać gorszych
parametrów niż urządzenia proponowane. Urządzenia mają
posiadać specjalne kotwy montażowe eliminujące kontakt drewna
z podłożem.
b) Siłownia plenerowa – w ramach budowy siłowni proponuje się
następujące urządzenia:
-Biegacz (SD 10)
-Urządzenie do treningu mięśni brzucha (SD 01)
-Urządzenie o potrójnej funkcji treningowej (SD 03)
-Podwójne stanowisko do treningu mięśni ud (SD 06)
-Stanowisko do treningu mięśni brzucha (SD 08)
-Urządzenie do treningu mięśni ramion (SD 05)
Dla celów opracowania proponuje się zabudowanie gotowych
urządzeń typu FITOUT. Dopuszcza się montaż urządzeń innych
producentów jednak muszą one posiadać niezbędne certyfikaty
oraz być bezpieczne dla użytkownika i nie mogą posiadać gorszych
parametrów niż urządzenia proponowane. Urządzenia należy
obsadzić w fundamentach zgodnie z załącznikiem.
Dodatkowo w obszarze siłowni plenerowej przewiduje się
posadowienie stołu tenisowego betonowego.
c) Remont ogrodzenia – od strony ulicy Bytomskiej należy
zlikwidować stare ogrodzenie i zamontować nowe z siatki o
wysokości do 1,8metra. Od strony wschodniej i południowej należy
wykonać w miejscu istniejącego ogrodzenia nowe panelowe. Od
strony ul. Mickiewicza należy ulokować bramę wjazdową z furtką
oraz wejście z furtką (zgodnie z rysunkami). Furtki muszą posiadać
samozamykacz.
d) Teren utwardzony – Celem łatwego poruszania
rowerami, wózkami dziecięcymi, przewidziano
kostki brukowej. Obszar pod utwardzenie należy
wybudować następujące warstwy (zgodnie
technicznym):
- Warstwa z kostki brukowej o grubości
8cm
-Podsypka piaskowa o grubości
3cm
-Górna podbudowa o grubości
5cm
-Dolna podbudowa o grubości
15cm
-Warstwa odsączająca o grubości
10cm
się po działce
utwardzenie z
wykorytować i
z rysunkiem
-Geowłóknina
Obszar kostki brukowej należy obudować obrzeżami betonowymi
100x8x30 osadzonymi na ławie betonowej B-10.
e) Mała architektura – w ramach małej architektury przewiduje się
budowę 4rech ławek drewnianych o długości 1,5-2m każda z
oparciem oraz 4rech koszy na śmieci o średnicy do 50cm i
pojemności co najmniej 60 litrów. Kosze winny być wykonane z
blachy. Zarówno kosze jak i ławki należy obsadzić w
prefabrykowanych fundamentach celem ich stabilizacji. PRzy
wejściu od strony ulicy Bytomskiej należy posadowić tablicę
informacyjną z regulaminem placu rekreacyjnego o wielkości co
najmniej 50x50cm. Tablicę należy zabetonować w gruncie.
f) Obszar zielony – zarówno plac zabaw jak i siłownia plenerowa
będą budowane na trawie, dlatego istniejący teren należy
wykosić, przekopać i wykonać trawnik dywanowy. Dodatkowo
pomiędzy placem zabaw i siłownią plenerową, a droga (ul.
Bytomska) należy nasadzić 16 krzewów ozdobny (krzewy liściaste
lub iglaste nietrujące)
Etap II
a) Siłownia plenerowa – w ramach budowy siłowni proponuje się
następujące urządzenia:
- BW(E)01Maszyna do wyciskania w pozycji siedzącej
b) Teren utwardzony – Celem łatwego poruszania się po działce
rowerami, wózkami dziecięcymi, przewidziano utwardzenie z kostki
brukowej. Obszar pod utwardzenie należy wykorytować i wybudować
następujące warstwy (zgodnie z rysunkiem technicznym):
- Warstwa z kostki brukowej o grubości
8cm
-Podsypka piaskowa o grubości
3cm
-Górna podbudowa o grubości
5cm
-Dolna podbudowa o grubości
15cm
-Warstwa odsączająca o grubości
10cm
-Geowłóknina
Obszar kostki brukowej należy obudować obrzeżami betonowymi
100x8x30 osadzonymi na ławie betonowej B-10.
Dodatkowo w ramach utwardzenia terenu, należy ułożyć kostkę
brukową na obszarze pod istniejącą altaną.
c)
Mała architektura – w ramach małej architektury
przewiduje się budowę 10ciu ławek drewnianych o długości 1,52m każda z oparciem oraz 5ciu koszy na śmieci o średnicy do 50cm
i pojemności co najmniej 60 litrów. Kosze winny być wykonane z
blachy. Zarówno kosze jak i ławki należy obsadzić w
prefabrykowanych fundamentach celem ich stabilizacji. Należy
również dokonać nasadzenia wzdłuż ulicy Bytomskiej przy
ogrodzeniu w liczbie 12 sztuk (krzewy liściaste lub iglaste
nietrujące)
6. Informacje dodatkowe
-Teren przewidziany pod inwestycję nie jest terenem zabytkowym ani
nie leży w obszarze objętym ochroną konserwatorską
-Teren przewidziany pod inwestycje nie leży w obszarze
występowania szkód górniczych
-Na obszarze działki nie znajdują się czynne obiekty techniczne (sieci).
Zlokalizowana jest jedynie nieczynna sieć telekomunikacyjna. (nie
wyklucza się istnienia obiektów niezinwentaryzowanych w zasobach
geodezyjnych, dlatego w przypadku wykrycia obiektów
niezinwentaryzowanych należy niezwłocznie powiadomić właściciela
obiektu i wszelkie roboty w obszarze zlokalizowanej infrastruktury
technicznej wykonywać pod jego nadzorem)
-Zagospodarowanie terenu działki 1055/2; 1056/2 nie wymaga
wycinki drzew
-Zagospodarowanie terenu działki 1055/2; 1056/22 nie zagraża
środowisku gruntowo wodnemu, ani nie będzie uciążliwe dla
środowiska w porównaniu do stanu obecnego.
