PROGRAM ĆWICZEŃ

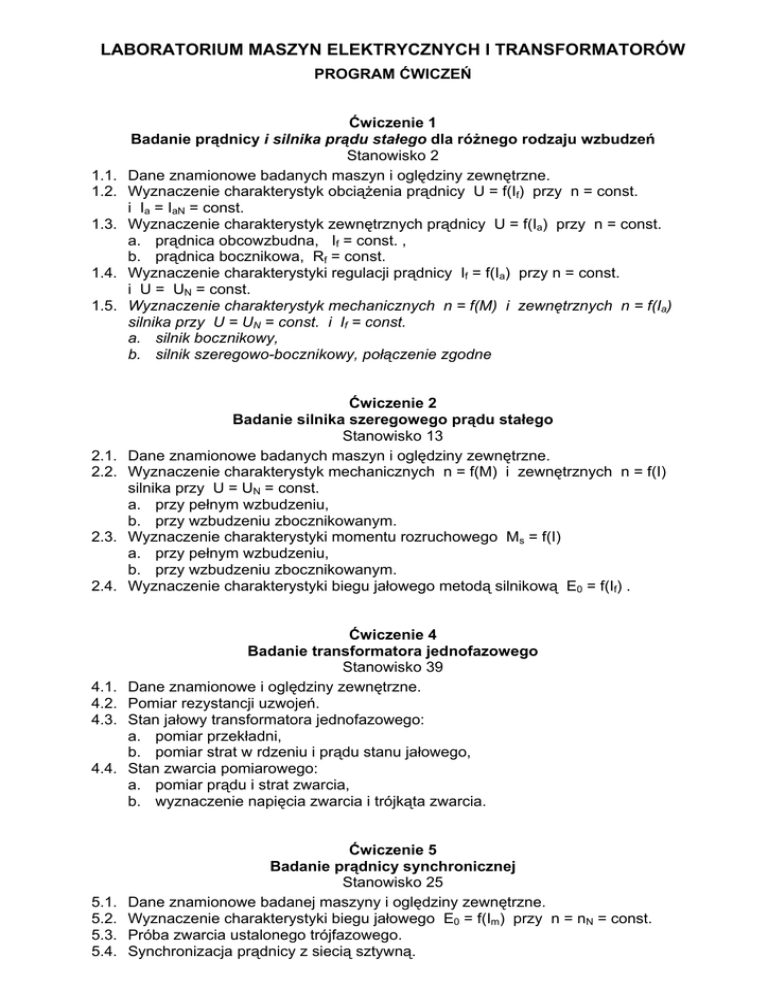

LABORATORIUM MASZYN ELEKTRYCZNYCH I TRANSFORMATORÓW
PROGRAM ĆWICZEŃ
1.1.
1.2.
1.3.
1.4.
1.5.
2.1.
2.2.
2.3.
2.4.
4.1.
4.2.
4.3.
4.4.
5.1.
5.2.
5.3.
5.4.
Ćwiczenie 1
Badanie prądnicy i silnika prądu stałego dla różnego rodzaju wzbudzeń
Stanowisko 2
Dane znamionowe badanych maszyn i oględziny zewnętrzne.
Wyznaczenie charakterystyk obciążenia prądnicy U = f(If) przy n = const.
i Ia = IaN = const.
Wyznaczenie charakterystyk zewnętrznych prądnicy U = f(Ia) przy n = const.
a. prądnica obcowzbudna, If = const. ,
b. prądnica bocznikowa, Rf = const.
Wyznaczenie charakterystyki regulacji prądnicy If = f(Ia) przy n = const.
i U = UN = const.
Wyznaczenie charakterystyk mechanicznych n = f(M) i zewnętrznych n = f(Ia)
silnika przy U = UN = const. i If = const.
a. silnik bocznikowy,
b. silnik szeregowo-bocznikowy, połączenie zgodne
Ćwiczenie 2
Badanie silnika szeregowego prądu stałego
Stanowisko 13
Dane znamionowe badanych maszyn i oględziny zewnętrzne.
Wyznaczenie charakterystyk mechanicznych n = f(M) i zewnętrznych n = f(I)
silnika przy U = UN = const.
a. przy pełnym wzbudzeniu,
b. przy wzbudzeniu zbocznikowanym.
Wyznaczenie charakterystyki momentu rozruchowego Ms = f(I)
a. przy pełnym wzbudzeniu,
b. przy wzbudzeniu zbocznikowanym.
Wyznaczenie charakterystyki biegu jałowego metodą silnikową E0 = f(If) .
Ćwiczenie 4
Badanie transformatora jednofazowego
Stanowisko 39
Dane znamionowe i oględziny zewnętrzne.
Pomiar rezystancji uzwojeń.
Stan jałowy transformatora jednofazowego:
a. pomiar przekładni,
b. pomiar strat w rdzeniu i prądu stanu jałowego,
Stan zwarcia pomiarowego:
a. pomiar prądu i strat zwarcia,
b. wyznaczenie napięcia zwarcia i trójkąta zwarcia.
Ćwiczenie 5
Badanie prądnicy synchronicznej
Stanowisko 25
Dane znamionowe badanej maszyny i oględziny zewnętrzne.
Wyznaczenie charakterystyki biegu jałowego E0 = f(Im) przy n = nN = const.
Próba zwarcia ustalonego trójfazowego.
Synchronizacja prądnicy z siecią sztywną.
5.5. Wyznaczenie charakterystyk obciążenia U = f(Im) przy n = nN = const. ,
Ia = 0,5 IN = const. i cos ϕ = 0ind oraz cos ϕ = 1.
5.6. Wyznaczenie trójkąta Potier.
5.7. Wyznaczenie znamionowego prądu wzbudzenia i zmienności napięcia metodą
wykresu wskazowego.
Ćwiczenie 6
Badanie silnika synchronicznego
Stanowisko 42
6.1. Dane znamionowe silnika i wzbudnicy.
6.2. Rozruch silnika synchronicznego.
6.3. Wyznaczenie krzywych V tzn. zależności Ia = f(Im) przy U = const. , M = const.
7.1.
7.2.
7.3.
7.4.
8.1.
8.2.
8.3.
8.4.
9.1.
9.2.
9.3.
9.4.
Ćwiczenie 7
Badanie trójfazowego silnika indukcyjnego pierścieniowego
Stanowisko 20
Dane znamionowe badanego silnika i oględziny zewnętrzne.
Próba biegu jałowego.
Próba obciążenia:
a. bez rezystancji dodatkowej w obwodzie wirnika,
b. z rezystancją dodatkową w obwodzie wirnika.
Próba zwarcia pomiarowego:
a. bez rezystancji dodatkowej w obwodzie wirnika,
b. z rezystancją dodatkową w obwodzie wirnika.
Ćwiczenie 8
Regulacja prędkości trójfazowego silnika asynchronicznego klatkowego
Stanowisko 14
Dane znamionowe badanych maszyn.
Wyznaczenie charakterystyk ruchowych silnika zasilanego z sieci o stałej
częstotliwości fs = 50 [Hz] i stałym napięciu Us = UN = 400 [V]
a. dla połączenia 2p = 4 ,
b. dla połączenia 2p = 8 .
Wyznaczenie charakterystyk obciążeniowych w funkcji częstotliwości, dla
maszyny 8-biegunowej (2p = 8)
a. dla M = 0,5 MN w zakresie częstotliwości 20 ÷ 90 [Hz] ,
b. dla M = MN w zakresie częstotliwości 20 ÷ 90 [Hz] .
Pokaz możliwości wykorzystania falownika.
Ćwiczenie 9
Badanie jednofazowego silnika indukcyjnego
Stanowisko 41
Dane znamionowe badanych maszyn.
Próba biegu jałowego indukcyjnego silnika jednofazowego.
Próba zwarcia indukcyjnego silnika jednofazowego:
a. przy zasilaniu uzwojenia głównego,
b. przy zasilaniu uzwojenia pomocniczego.
Próba obciążenia jednofazowego silnika indukcyjnego:
a. przy zasilaniu tylko uzwojenia głównego,
b. przy zasilaniu obu uzwojeń.
