opis armir 29.03.2013

2

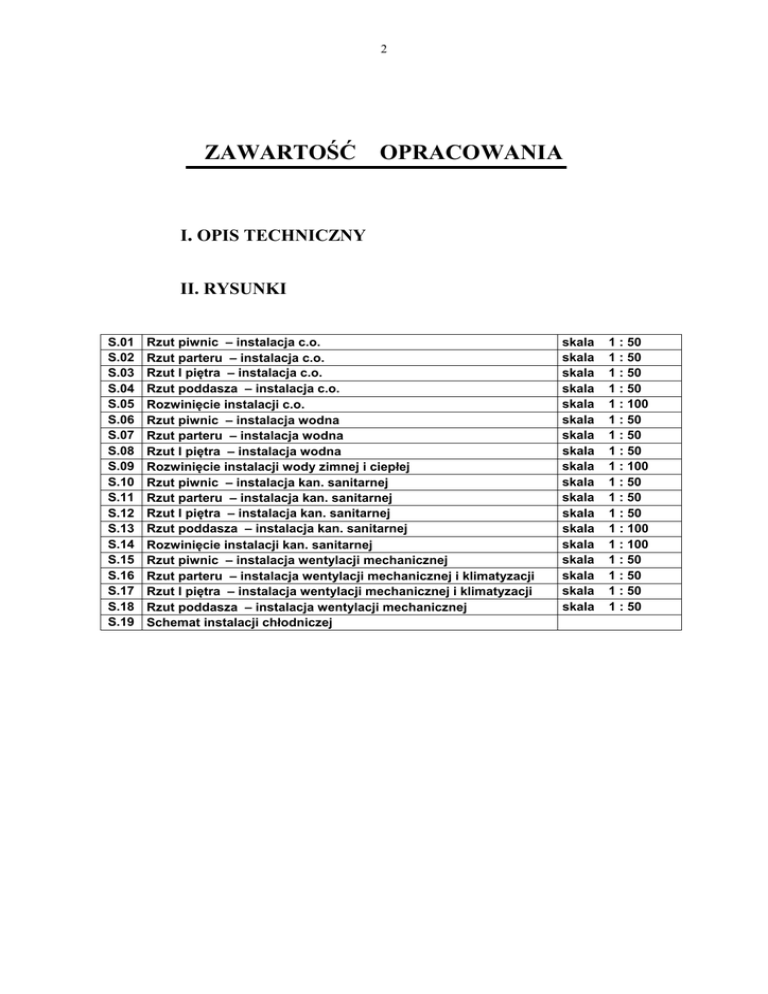

ZAWARTOŚĆ
OPRACOWANIA
I. OPIS TECHNICZNY
II. RYSUNKI
S.01
S.02
S.03
S.04
S.05
S.06
S.07
S.08
S.09
S.10
S.11
S.12
S.13
S.14
S.15
S.16
S.17
S.18
S.19
Rzut piwnic – instalacja c.o.
Rzut parteru – instalacja c.o.
Rzut I piętra – instalacja c.o.
Rzut poddasza – instalacja c.o.
Rozwinięcie instalacji c.o.
Rzut piwnic – instalacja wodna
Rzut parteru – instalacja wodna
Rzut I piętra – instalacja wodna
Rozwinięcie instalacji wody zimnej i ciepłej
Rzut piwnic – instalacja kan. sanitarnej
Rzut parteru – instalacja kan. sanitarnej
Rzut I piętra – instalacja kan. sanitarnej
Rzut poddasza – instalacja kan. sanitarnej
Rozwinięcie instalacji kan. sanitarnej
Rzut piwnic – instalacja wentylacji mechanicznej
Rzut parteru – instalacja wentylacji mechanicznej i klimatyzacji
Rzut I piętra – instalacja wentylacji mechanicznej i klimatyzacji
Rzut poddasza – instalacja wentylacji mechanicznej
Schemat instalacji chłodniczej
skala
skala
skala
skala
skala
skala
skala
skala
skala
skala
skala
skala
skala
skala
skala
skala
skala
skala
1 : 50
1 : 50
1 : 50
1 : 50
1 : 100
1 : 50
1 : 50
1 : 50
1 : 100
1 : 50
1 : 50
1 : 50
1 : 100
1 : 100
1 : 50
1 : 50
1 : 50
1 : 50
3
OPIS TECHNICZNY
do projektu technicznego wewnętrznych instalacji sanitarnych dla budowy budynku użyteczności publicznej przeznaczonego na potrzeby
administracji publicznej w miejscowości Biała, ul. Kościuszki, dz. Nr 1299;
1300
1. Podstawa opracowania
• zlecenie Inwestora
• Projekt architektoniczno - budowlany
• obowiązujące przepisy i normatywy
2. Zakres opracowania
Opracowanie obejmuje swoim zakresem
• centralnego ogrzewania
• wody zimnej i ciepłej
• kanalizacji sanitarnej
• wentylacji mechanicznej
instalacje :
3. Dane ogólne
Rozpatrywanym obiektem jest projektowany budynek użyteczności publicznej, III –
kondygnacyjny, podpiwniczony.
Zasilanie budynku w ciepło projektuje się z istniejącego węzła cieplnego zlokalizowanego w budynku sąsiednim.
Odprowadzenie ścieków sanitarnych oraz doprowadzenie wody do budynku projektuje
się poprzez przyłącza do sieci miejskich.
4. Instalacja centralnego ogrzewania
Jako źródło ciepła budynku przewiduje się istniejący węzeł cieplny zlokalizowany w budynku sąsiednim. Przewody od istniejącego węzła cieplnego należy doprowadzić do pom.
technicznego na poziomie piwnic w budynku projektowanym skąd rozprowadzona będzie
wewnętrzna instalacja c.o. – wg odrębnego opracowania
Parametry projektowanej wewnętrznej instalacji c.o.
• przyjęte parametry pracy instalacji c.o. – 80˚/60˚ C
• zapotrzebowanie ciepła na pokrycie potrzeb c.o. – Qc.o. = 25kW
• ciśnienie dyspozycyjne – 25kPa
Instalację centralnego ogrzewania zaprojektowano w oparciu o obliczenia obciążenia
cieplnego wg PN-EN 12831 dla III strefy klimatycznej [ tz=-20oC] wg PN- 82/B2403. Temperaturę ogrzewanych pomieszczeń przyjęto wg PN-82/B-2402, a nieogrzewanych wg PN-82/B-2403.
4
Jako elementy grzejne przewidziano :grzejniki płytowe z podłączeniem dolnym typu
V z wbudowanymi zaworami termostatycznymi.
Przewody zbiorcze prowadzone pod stropem piwnic należy wykonać z rur stalowych o
połączeniach zaprasowywanych w systemie firmy np. Kan-Therm steel.
Pozostałą część instalacji tj. piony i odejścia do grzejników należy wykonać z rur wielowarstwowych PEX-XC/AL./PE typu flex łączone przez kształtki zaciskowe np. w systemie firmy TC Strzelin. Instalacje z rur PEX należy prowadzić w bruzdach ściennych lub
w warstwie wyrównawczej posadzki.
Przejścia przewodów przez przegrody budowlane - ściany i stropy należy wykonać
w tulejach ochronnych.
Przewody należy zaizolować otulinami z pianki poliuretanowej zgodnie z Rozporządzeniem Ministra Infrastruktury z 15 czerwca 2002 z późniejszymi zmianami. Dla średnic
wewnętrznych do 22 mm grubością 20 mm, od 22 do 35 mm grubością 30 mm, natomiast
dla średnic powyżej 35 mm grubością równą średnicy wewnętrznej rury.
Moc i typ poszczególnych grzejników podano na rysunkach inst. c.o. Przy grzejnikach
zaprojektowano zawory termostatyczne z nastawami wstępnymi. Grzejniki posiadają już
wbudowane wkładki zaworowe z nastawami wstępnymi ( bez głowic).
Głowice termostatyczne należy do tych zaworów skompletować jako wyposażenie dodatkowe. Odpowietrzenie instalacji przewidziano poprzez odpowietrzniki , w które wyposażne są grzejniki.
Projektowana armatura :
• ręczne zawory regulacyjne np. typu ASV-I firmy Danfoss montowane pod pionem
na przewodzie powrotnym
• termostatyczne zawory grzejnikowe np. typu RTD-N firmy Danfoss o średnicy φ15
mm
• zawory kulowe odcinające
Usytuowanie grzejników oraz średnice i rozprowadzenie przewodów pokazano na
rysunkach instalacji c.o.
Po zakończeniu prac montażowych instalacje należy dokładnie przepłukać i poddać
próbie szczelności na zimno. Następnie poddać instalację próbie na gorąco.
5. Instalacja wody zimnej.
Doprowadzenie wody do budynku projektuje się poprzez projektowane przyłącze
φ40PE z istniejącej sieci wodociągowej. Do pomiaru zużycia wody przewidziano wodomierz skrzydełkowy JS 3,5 do wody zimnej o średnicy φ 25. Wodomierz należy
zamontować w pomieszczeniu technicznym na poziomie piwnic, bezpośrednio po wejściu przyłącza do budynku. Za wodomierzem należy zamontować zawór antyskażeniowy
typu EA DN32. Przed i za wodomierzem i za zaworem antyskażeniowym należy umieścić zawory kulowe.
Instalację wody zimnej projektuje się z rur wielowarstwowych PEX-XC/AL./PE typu
flex łączone przez kształtki zaciskowe np. w systemie firmy TC Strzelin.
Przewody rozprowadzające wodę zimną należy prowadzić po ścianie pod tynkiem
lub w warstwie wyrównawczej posadzki . Przewody należy zaizolować otulinami z
pianki poliuretanowej o grubości 6 mm.
Trasę prowadzenia poziomów , średnice oraz rozmieszczenie pionów pokazano
w części rysunkowej. Przejścia przewodów przez przegrody budowlane - ściany i
stropy należy wykonać w tulejach ochronnych.
5
Na odejściach do poszczególnych modułów sanitarnych zamontować zawory kulowe odcinające.
Jako punkty poboru zaprojektowano :
• baterie natryskowe, umywalkowe i zlewozmywakowe
• zawory odcinające do płuczek ustępowych i pisuarów
Średnice poszczególnych działek dobrano wg normatywnego wypływu wody , który
przyjęto zgodnie z Polską Normą „Instalacje wodociągowe” PN-90/B-01706.
Przed przystąpieniem do eksploatacji należy wykonać próbę szczelności instalacji
zgodnie z warunkami technicznymi wykonania instalacji. Po przeprowadzeniu próby
ciśnieniowej instalację należy przepłukać w celu usunięcia zanieczyszczeń montażowych.
6. Instalacja wody ciepłej
Źródłem zasilania w ciepłą wodę będą elektryczne podgrzewacze podumywalkowe o
poj. 5 i 10l.
Instalację wewnętrzną c.w.u. projektuje się z rur wielowarstwowych PEX-XC/AL./PE typu flex łączone przez kształtki zaciskowe np. w systemie firmy TC Strzelin.
Przewody rozprowadzające wodę ciepłą należy prowadzić po ścianie pod tynkiem lub w
warstwie wyrównawczej posadzki . Przewody należy zaizolować otulinami z pianki poliuretanowej o grubości 20 mm.
Przewody c.w.u. prowadzić równolegle z przewodami instalacji wody zimnej. Trasę prowadzenia przewodów i średnice pokazano w części rysunkowej. Przejścia przewodów przez
przegrody budowlane - ściany i stropy należy wykonać w tulejach ochronnych.
Przed przystąpieniem do eksploatacji należy wykonać próbę szczelności instalacji.
Po przeprowadzeniu próby ciśnieniowej instalację należy przepłukać w celu usunięcia zanieczyszczeń montażowych.
7. Kanalizacja sanitarna
Ścieki sanitarne z budynku będą odprowadzane grawitacyjnie poprzez projektowane
przyłącze φ160 PVC do istniejącej sieci k.sanitarnej.
Poziomy kanalizacyjne prowadzone będą pod pod stropem piwnic. Piony kanalizacyjne u podstawy wyposażyć w rewizje , a zakończyć rurami wywiewnymi na dachu.
Podejścia odpływowe , łączące wyloty urządzeń sanitarnych z pionem należy prowadzić :
• po ścianie w bruzdach
• w warstwach podłogi.
Dla pomieszczeń zlokalizowanych na poziomie piwnic w związku z tym, że poziom posadzki zlokalizowany jest poniżej poziomu przewodów instalacji kanalizacji sanitarnej w
celu podniesienia poziomu ścieków zaprojektowano wewnętrzną, podposadzkową przepompownia wody brudnej do ścieków bez fekaliów z wbudowaną kratką ściekową np.
Minilift f-my Kessel. Przepompownię zlokalizowano w pomieszczeniu technicznym.
Na odcinkach poziomych (podejściach) o długości większej niż 3,0m stosować zawory
napowietrzające. Przejścia przewodów przez przegrody budowlane - ściany i stropy
należy wykonać w tulejach ochronnych.
Kanalizację
w budynku należy układać przed innymi instalacjami (centralnym
ogrzewaniem i wodą zimną ) , celem wyeliminowania kolizji.
Przewody należy układać z minimalnym spadkiem min. 1,5%.
6
8. Wentylacja.
8.1 Dane ogólne
Wentylacje w projektowanym budynku podzielono na 3 grupy:
• wentylacja pomieszczeń piwnicznych - wentylacja mechaniczna nawiewnowywiewna bez odzysku ciepła
• wentylacja pomieszczeń sanitarnych i poddasza – mechaniczna wywiewna bez
odzysku ciepła
• wentylacja pomieszczeń biurowych – grawitacyjna wg branży architektonicznej
8.2 Opis instalacji wentylacji budynku.
Wentylacja pomieszczeń piwnicznych
DANE OGÓLNE
Wentylację pomieszczeń składnicy zlokalizowanych na poziomie piwnic projektuje się
poprzez wentylację mechaniczną nawiewno – wywiewną bez odzysku ciepła. Jako elementy wywiewne zaprojektowano ciąg wentylacji wywiewnej z anemostatami zlokalizowanymi pod stropem. Nawiew poprzez układ składający się wentylatora nawiewnego,
nagrzewnicy elektrycznej i filtra powietrza.
Wentylację pomieszczenia technicznego zaprojektowano jako grawitacyjną.
Przebieg kanałów i usytuowanie poszczególnych elementów instalacji wentylacyjnej pokazano w części rysunkowej.
DOBÓR URZĄDZEŃ
Jako nawiew projektuje się układ składający się z n/w elementów:
• wentylator nawiewny kanałowy V = 500m3/h
• filtr kanałowy Ø200
• nagrzewnica elektryczna Q = 5,0kW
Jako układ wywiewny zaprojektowano mechaniczny wywiew układem kanałów z anemostatami wywiewnymi zlokalizowanymi pod stropem, poprzez wentylator wywiewny
kanałowy o wydajności Vw = 500m3/h.
KANAŁY WENTYLACYJNE
Kanały wentylacyjne prostokątne wykonane z blachy ocynkowanej typ AI o połączeniach kołnierzowych.
Kanały i kształtki wentylacyjne o przekroju okrągłym w systemie SPIRO. Do mocowania kanałów należy wykorzystywać elementy konstrukcyjne budynku. Kanały podwieszać w odstępach w zależności od wymiaru i sztywności kanału.
ELEMENTY NAWIEWNO – WYWIEWNE
Jako elementy nawiewno – wywiewne zaprojektowano zawory wentylacyjne z możliwością regulacji ilości przepływającego powietrza.
ZABEZPIECZENIE PRZECIWPOŻAROWE
Pod stropem piwnic na kanałach zaprojektowano przeciwpożarowe klapy odcinające o odporności ogniowej EIS 120.
7
IZOLACJA KANAŁÓW
Kanały instalacji wentylacyjnej nawiewnej na odcinku od czerpni do nagrzewnicy elektrycznej oraz kanał nawiewny do pom. technicznego należy zaizolować płytami izolacyjnymi kauczukowymi np. typu Thermasheet o grubości 20mm.
STEROWANIE I REGULACJA
Układ wentylacyjny należy wyposażyć w sterownik wraz z czujnikiem wilgotności uruchamiający urządzenia wentylacyjne po przekroczeniu zadanej wielkości wilgotności
względnej powietrza. Należy umożliwić także ręczne uruchomienie układu wentylacyjnego.
Projektuje się pracę układu ze stałą wydajnością. Przy włączeniu wentylatora wyciągowego włącza się jednocześnie wentylator zespołu nawiewnego.
Wentylacja pomieszczenia składnicy na poddaszu
DANE OGÓLNE
Wentylację pomieszczenia składnicy zlokalizowanej na poziomie poddasza projektuje
się jako wentylację mechaniczną wywiewną. Jako elementy wywiewne zaprojektowano
ciąg wentylacji wywiewnej z anemostatami zlokalizowanymi pod stropem. Nawiew poprzez nawietrzaki okienne oraz z pomieszczeń sąsiednich.
Przebieg kanałów i usytuowanie poszczególnych elementów instalacji wentylacyjnej pokazano w części rysunkowej.
DOBÓR URZĄDZEŃ
Jako system wywiewny zaprojektowano mechaniczny wywiew układem kanałów z
anemostatami wywiewnymi zlokalizowanymi pod stropem, poprzez wentylator wywiewny kanałowy o wydajności V=350m3/h.
KANAŁY WENTYLACYJNE
Kanały i kształtki wentylacyjne o przekroju okrągłym w systemie SPIRO
Do mocowania kanałów należy wykorzystywać elementy konstrukcyjne budynku. Kanały podwieszać w odstępach w zależności od wymiaru i sztywności kanału.
ELEMENTY WYWIEWNE
Jako wywiewne zaprojektowano zawory wentylacyjne z możliwością regulacji ilości
przepływającego powietrza.
STEROWANIE I REGULACJA
Układ wentylacyjny należy wyposażyć w sterownik wraz z czujnikiem wilgotności uruchamiający urządzenia wentylacyjne po przekroczeniu zadanej wielkości wilgotności
względnej powietrza. Należy umożliwić także ręczne uruchomienie układu wentylacyjnego. Projektuje się pracę układu ze stałą wydajnością.
8
Wentylacja pomieszczeń sanitarnych
DANE OGÓLNE
Projektuje się układ wentylacji mechanicznej wywiewnej. Nawiew powietrza zewnętrznego będzie się odbywać podciśnieniowo z pomieszczeń sąsiednich, wywiew poprzez
anemostaty zlokalizowane pod stropem .
Przebieg kanałów i usytuowanie poszczególnych elementów instalacji wentylacyjnej pokazano w części rysunkowej.
DOBÓR URZĄDZEŃ
Jako system wywiewny zaprojektowano mechaniczny wywiew układem kanałów z
anemostatami wywiewnymi zlokalizowanymi pod stropem, poprzez wentylator wywiewny kanałowy oraz poprzez wentylatory ścienno – stropowe.
KANAŁY WENTYLACYJNE
Kanały i kształtki wentylacyjne o przekroju okrągłym w systemie SPIRO
Do mocowania kanałów należy wykorzystywać elementy konstrukcyjne budynku. Kanały podwieszać w odstępach w zależności od wymiaru i sztywności kanału.
ELEMENTY WYWIEWNE
Jako wywiewne zaprojektowano zawory wentylacyjne z możliwością regulacji ilości
przepływającego powietrza.
STEROWANIE I REGULACJA
Przewiduje się uruchamianie wentylatorów wywiewnych włącznikiem światła, wyłączenie z opóźnieniem czasowym.
8.3 Ilości powietrza
Przyjęto następujące wielkości wydatków powietrza dla poszczególnych
pomieszczeń:
a) pomieszczenia magazynowe – 2,0 wymiany/godzinę
b) toalety - 50 m3/h na 1 ubikacje i 25m3/h na 1pisuar.
8.4 Wymagania BHP
W ramach zapewnienia obsłudze i użytkownikowi projektowanych instalacji wymaganych
warunków BHP przewidziano następujące elementy:
•
•
•
Urządzenia wentylacyjne muszą zostać uziemione i zabezpieczone przed porażeniem.
Należy zapewnić instrukcję BHP i technologiczną instalacji wentylacyjnej.
Ciągi kanałów wentylacyjnych muszą zostać uziemione i zabezpieczone przed porażeniem.
9
•
Do wszystkich urządzeń wymagających okresowej obsługi należy zapewnić bezpieczny dostęp.
9. Instalacja chłodzenia pomieszczeń
9.1 Dane ogólne
W pomieszczeniach biurowych oraz w pom. obsługi klienta zaprojektowano chłodzenie
klimatyzatorami ściennymi w systemie Multisplit np. firmy Fujitsu. Jednostki zewnętrzne,
zamontowane zostaną na zewnątrz na ścianie budynku.
9.2 Opis instalacji chłodzenia
Zaprojektowano dwie niezależne instalacje chłodzenia dla poszczególnych części budynku:
•
PARTER – klimatyzacja w systemie Multisplit
- 2szt. ściennych jednostek wewnętrznych o mocy 2,5kW i 7kW
- jednostka zewnętrzna np. typ AOYG30LAT4 firmy Klimatherm lub równoważnej
o mocy Qnom = 8,0kW
•
PIĘTRO – klimatyzacja w systemie Multisplit
- 4szt. ściennych jednostek wewnętrznych o mocy 2,5kW i 3,5kW
- jednostka zewnętrzna np. typ AOYG45LAT8 firmy Klimatherm lub równoważnej o
mocy Qnom=14,0kW
Jednostki wewnętrzne połączone zostaną z jednostką zewnętrzną przewodami czynnika
chłodniczego wykonane z miedzi chłodniczej.
Przewody freonowe izolować otulinami ze spienionego kauczuku syntetycznego Thermaflex AF gr. 9mm dla średnic do 16 mm oraz gr. 13 mm dla średnic powyżej 16 mm. Skropliny od jednostek wewnętrznych odprowadzane będą siecią przewodów wykonaną z rur
PVC o połączeniach klejonych i prowadzonych ze spadkiem 1% w kierunku podłączenia do
kanalizacji. Włączenie do kanalizacji za pośrednictwem syfonu.
Urządzenia wyposażyć w pompkę skroplin.
9.3 Wymagania BHP
W ramach zapewnienia obsłudze i użytkownikowi projektowanych instalacji wymaganych warunków BHP przewidziano następujące elementy:
•
•
•
Urządzenia klimatyzacyjne muszą zostać uziemione i zabezpieczone przed porażeniem.
Należy zapewnić instrukcję BHP i technologiczną instalacji klimatyzacji
Do wszystkich urządzeń wymagających okresowej obsługi należy zapewnić bezpieczny dostęp.
10
10. Instalacja klimatyzacji serwerowni
W pomieszczeniu serwerowni zaprojektowano zestaw klimatyzacyjny typu ON/OF np.
f-my YORK typu EAHC 18FC o mocy chłodniczej 4,7kW lub produkcji innych firm, o
równoważnych parametrach i nie gorszej jakości, składający się z:
•
•
jednostki wewnętrznej ściennej typu EAKC 18 zlokalizowanej pod stropem w pom.
serwerowni,
jednostki zewnętrznej typu EAJC 18 zlokalizowanej na ścianie zewnętrznej
Układ klimatyzacyjny wyposażyć w zestaw do pracy całorocznej.
Jednostkę wewnętrzną połączyć z jednostką zewnętrzną przewodami czynnika chłodniczego
wykonane z miedzi chłodniczej.
Przewody freonowe izolować otulinami ze spienionego kauczuku syntetycznego np. typu
Thermaflex AF gr. 9mm Skropliny z jednostki wewnętrznej odprowadzane będą przewodem
z rur PVC o połączeniach klejonych i prowadzonym z spadkiem 1% w kierunku istniejącego
pionu kanalizacji sanitarnej. Włączenie do kanalizacji za pośrednictwem syfonu.
Urządzenie wyposażyć w pompkę skroplin.
11. Uwagi końcowe
Całość instalacji należy wykonywać zgodnie z Warunkami Technicznymi Wykonywania i Odbioru Robót Budowlano-Montażowych tom II oraz według instrukcji montażu określonych przez producenta. Wykonawca nie może wykorzystywać błędów lub
opuszczeń w dokumentacji ,a o ich wykryciu winien natychmiast powiadomić projektanta, który dokona odpowiednich zmian lub poprawek. Wszystkie użyte materiały powinny posiadać certyfikat na znak bezpieczeństwa, lub ocenę zgodności, zgodnie z
ustawą „Prawo budowlane” z dnia 7 lipca 1994 r. Dokumenty te powinny być przedstawione komisji odbierającej roboty budowlane.
SPRAWDZAJĄCY
JÓZEF LIS
UPR. NR 33/87/OP
PROJEKTANT
MACIEJ WYSZYŃSKI
UPR. NR OPL/0448/POOS/08
…………………………
………………………………
