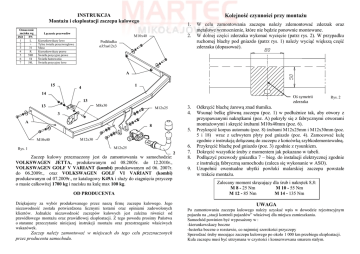

INSTRUKCJA
Montażu i eksploatacji zaczepu kulowego
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
Łączenie przewodów
1.
2.
M10x40
Podkładka
ø35xø12x3
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
W celu zamontowania zaczepu należy zdemontować zderzak oraz
metalowe wzmocnienie, które nie będzie ponownie montowane.
W dolnej części zderzaka wykonać wycięcie (patrz rys. 2). W przypadku
ruchomej blachy pod gniazdo (patrz rys. 1) należy wyciąć większą część
zderzaka (dopasować).
A
15
1
4
14
Oś symetrii
zderzaka
13
M8x30
13
3.
4.
M12x25
3
A
8
5.
M10x40
Rys. 1
M12x30
M12x25
2
Zaczep kulowy przeznaczony jest do zamontowania w samochodzie:
VOLKSWAGEN JETTA, produkowanym od 08.2005r. do 12.2010r.,
VOLKSWAGEN GOLF V VARIANT (kombi) produkowanym od 06. 2007r.
do 06.2009r., oraz VOLKSWAGEN GOLF VI VARIANT (kombi)
produkowanym od 07.2009r., nr katalogowy K49A i służy do ciągnięcia przyczep
o masie całkowitej 1700 kg i nacisku na kulę max 100 kg.
OD PRODUCENTA
Dziękujemy za wybór produkowanego przez naszą firmę zaczepu kulowego. Jego
niezawodność została potwierdzona licznymi testami oraz opiniami zadowolonych
klientów. Jednakże niezawodność zaczepów kulowych jest zależna również od
prawidłowego montażu oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa
o staranne przeczytanie niniejszej instrukcji montażu oraz przestrzeganie właściwych
wskazówek.
Zaczep należy zamontować w miejscach do tego celu przeznaczonych
przez producenta samochodu.
6.
7.
8.
9.
Rys. 2
Odkręcić blachę żarową znad tłumika.
Wsunąć belkę główną zaczepu (poz. 1) w podłużnice tak, aby otwory z
przyspawanymi nakrętkami (poz. A) pokryły się z fabrycznymi otworami
montażowymi i skręcić śrubami M10x40mm (poz. 6).
Przykręcić korpus automatu (poz. 8) śrubami M12x25mm i M12x30mm (poz.
5 i 18) wraz z uchwytem płyty pod gniazdo (poz. 4). Zamocować kulę
zgodnie z instrukcją dołączaną do zaczepu z końcówką szybkodemontowalną.
Przykręcić blachę pod gniazdo (poz. 3) zgodnie z rysunkiem.
Dokręcić wszystkie śruby z momentem jak pokazano w tabeli.
Podłączyć przewody gniazdka 7 – bieg. do instalacji elektrycznej zgodnie
z instrukcją fabryczną samochodu (zaleca się wykonanie w ASO).
Uzupełnić ewentualne ubytki powłoki malarskiej zaczepu powstałe
w trakcie montażu.
Zalecany moment skręcający dla śrub i nakrętek 8,8:
M 8 - 25 Nm
M 10 - 55 Nm
M 12 - 85 Nm
M 14 - 135 Nm
UWAGA
Po zamontowaniu zaczepu kulowego należy uzyskać wpis w dowodzie rejestracyjnym
pojazdu na „stacji kontroli pojazdów” właściwej dla miejsca zamieszkania.
Samochód powinien być wyposażony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie, co najmniej szerokości przyczepy
Sprawdzać śruby mocujące zaczepu kulowego po około 1 000 km przebiegu eksploatacji.
Kula zaczepu musi być utrzymana w czystości i konserwowana smarem stałym.
PPUH AUTO-HAK S.J.
Wyposażenie zaczepu:
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www. autohak.com.pl
Zaczep kulowy bez wyposażenia elektrycznego
Klasa: A50-X
Nr kat. K49A
Przeznaczony do zamontowania w samochodzie:
Producent: VOLKSWAGEN
Model: JETTA
produkowanym od 08.2005r.do 12.2010r.,
Model: GOLF V Variant (kombi)
produkowanym od 06.2007r. do 06.2009.,
Model: GOLF VI Variant (kombi)
produkowanym od 07.2009r.,
Dane techniczne:
wartość siły D: 9,3 kN
maksymalna masa przyczepy: 1700 kg
maksymalny nacisk na kulę: 100 kg
Numer homologacji zgodnie z dyrektywą 94/20/WE: e20*94/20*0089*00
