Instrukcja do ćwiczeń - wersja robocza Podłącz terminal portu

Instrukcja do ćwiczeń - wersja robocza
Podłącz terminal portu szeregowego do analizowanego rutera. (np putty)
Dopilnuj, aby ustawienia tryby pracy były dopasowane do ustawień urządzenia.
Ustaw nieograniczony bufor terminala, włącz logowanie aktywności do pliku tekstowego.
Pliki każdej aktywności stanowią element zaliczenia ćwiczenia.

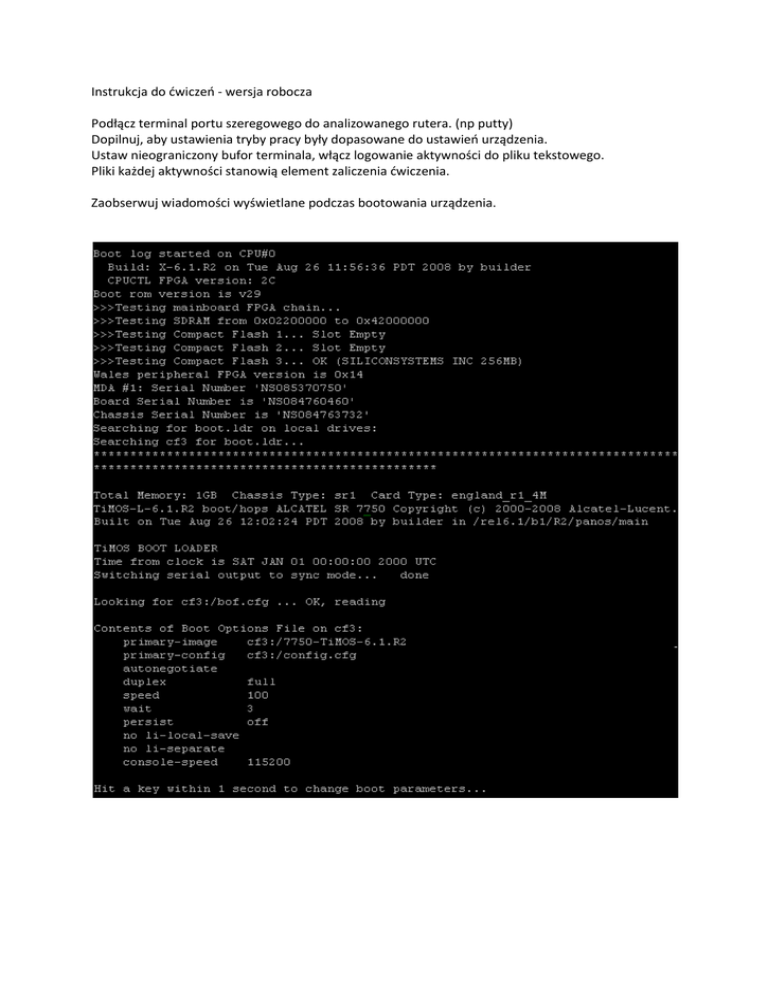

Zaobserwuj wiadomości wyświetlane podczas bootowania urządzenia.
Zaloguj się do urządzenia używając ustawień domyślnych, tzn hasło takie samo jak login z rysunku
powyżej
Zapoznaj się z możliwościami poruszania się po strukturze poleceń CLI.
Jak działają komendy:
pwc - present working context
history
tree
<Ctrl-c>
<Ctrl-z>
exit
help
?
ssh
info
Jak nazwać urządzenie?
Powyżej przykładowy efekt wykonania polecenia info.
Czym skutkuje wykonanie polecenia info detail?
Wyświetlanie aktualnej konfiguracji:
admin displayconfig
Jakie polecenie z kategorii admin pozwala ustawić lokalny zegar urządzenia?
Doprowadź do popranych ustawień zegara.
BOF
Co to jest BOF, jakie opcje można mu ustawić?
Jakie jest ich znaczenie?
Która jest najprzydatniejsza?
*A:prawy# bof
*A:prawy>bof# address 21.0.0.1/30
*A:prawy>bof# show bof
===============================================================================
BOF (Memory)
===============================================================================
primary-image cf3:\7750-TiMOS-6.1.R2
primary-config cf3:\config.cfg
address
21.0.0.1/30 active
autonegotiate
duplex
full
speed
100
wait
3
persist
off
no li-local-save
no li-separate
console-speed 115200
===============================================================================
configure card 1
card-type
dodaj niewłaściwą kartę
Jak można stwierdzić, że karta jest lub nie jest właściwa?
Usuń niewłaściwą kartę
dodaj właściwą kartę
Dodaj właściwe MDA
MDA
MDA-type
Co robią komendy
System Name
System Contact
System Location
System Coordinates
A.. > system> name prawy
Co możesz powiedzieć o operacjach wykonywanych poniżej:
Czym powyższa konfiguracja sprzętowa odróżnia się od poniższej:
Jakie są różnice między poniższymi dwoma wykonaniami polecenia info:
Jakie są ich skutki?
Do czego służy komenda force-switchover now
Jakie są jej skutki w tym przypadku?
Dlaczego?
Znajdź i wprowadź poprawne parametry polecenia
Ustaw właściwy adres serwera NTP. Co to za protokół, udostępnij serwer tego protokołu
Konfiugracja portów:
Jakie komendy zostasły wykonane, aby doprowadzić do stanu prezentowanego poniżej:
Jakie muszą być spełnione warunki, aby uzyskać powyższy wydruk?
Konfiguracja interfejsów IP
Co zaszło na powyższym listingu?
*A:prawy>bof# show router arp
===============================================================================
ARP Table (Router: Base)
===============================================================================
IP Address MAC Address
Expiry Type Interface
------------------------------------------------------------------------------10.0.0.1
00:21:05:d1:96:bf 00h00m00s Oth system
11.0.0.1
00h00m00s Oth marek
------------------------------------------------------------------------------No. of ARP Entries: 2
===============================================================================
Ruting
configure router static-route 150.10.0.1/32 next-hop 140.10.0.98
