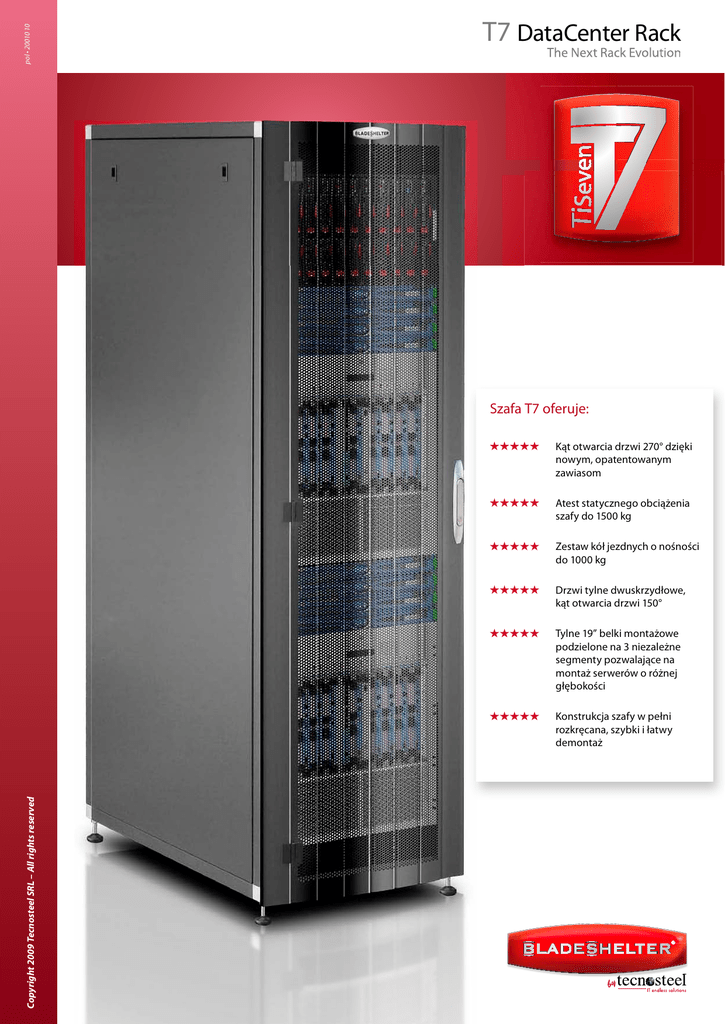

T7 DataCenter Rack

pol • 20010 10
T7 DataCenter Rack
The Next Rack Evolution
Szafa T7 oferuje:
Kąt otwarcia drzwi 270° dzięki
nowym, opatentowanym
zawiasom
Atest statycznego obciążenia
szafy do 1500 kg
Zestaw kół jezdnych o nośności
do 1000 kg
Drzwi tylne dwuskrzydłowe,
kąt otwarcia drzwi 150°
Tylne 19” belki montażowe
podzielone na 3 niezależne
segmenty pozwalające na
montaż serwerów o różnej
głębokości
Copyright 2009 Tecnosteel SRL – All rights reserved
Konstrukcja szafy w pełni
rozkręcana, szybki i łatwy
demontaż
Właściwości ogólne szaf
Konstrukcja szafy T7 jest połączeniem 3 różnych technologii produkcyjnych: Słupy szkieletu wykonane są
z wysokoodpornego materiału stosowanego w przemyśle motoryzacyjnym, dodatkowo poddane zostały
siedmiokrotnemu gięciu. Rezultatem specjalnej technologii konstrukcji jest szafa o wyjątkowej wytrzymałości z
gwarancją obciążenia statycznego do 1500 kg, co stanowi rekord w swojej kategorii.
Dach
• Łatwy demontaż
• Boczne wejścia kablowe z przepustami
szczotkowymi na całej głębokości szafy
• 2 dodatkowe rozsuwane wejścia kablowe
Osłony boczne
• Osłony podzielone na 2 części
• Wyposażone w opatentowany
system zwolnienia blokady
zamykającej od wewnątrz szafy
Właściwości drzwi przednich
•
•
•
•
•
Sześciokątna perforacja 82%
Wypukłe drzwi z usztywnieniem
Uchwyt klamkowy wykonany ze stopów lekkich
Zamykane w 4 punktach
Kąt otwarcia 180° w zabudowie szeregowej, lub 270° w
przypadku szafy wolnostojącej (drzwi opatentowane)
•
•
•
•
Szyba wypukła, przydymiona o gr. 4 mm
Uchwyt klamkowy wykonany ze stopów lekkich
Zamykane w 4 punktach
Kąt otwarcia 120°
Szkielet
• Dostarczany w wersji zmontowanej
• Łatwy i szybki demontaż
• Wysokoodporna stal z gwarancją
obciążenia statycznego do 1500kg
• Uchwyty do pionowego montażu
listew zasilających
• Dostarczany
z
kpl.
stopek
poziomujących i kpl. 4 kół jezdnych o
maks. obciążeniu do 1000kg
Właściwości drzwi dwuskrzydłowych
• Sześciokątna perforacja 82%
• Kąt otwarcia 150°
• Uchwyt klamkowy z zamkiem 3-punktowym
19” Belki montażowe
• Oznaczenie wysokości użytkowej na belkach
przednich i tylnych
• Płynna regulacja głębokości od wewnątrz
szafy
• Tylne belki montażowe z regulacją
głębokości w 3 niezależnie podzielonych
segmentach (wyłącznie dla głębokości 1030;
1200mm)"
°
27 0
180°
Drzwi perforowane
Sześciokątna perforacja
82% dla konfiguracj
korytarzowej lub otwartej
Drzwi przeszklone wypukłe
W parze z drzwiami tylnymi
pełnymi dla konfiguracji
obiegu zamkniętego lub
Tecnocooling (szafy o
podwyższonym IP)
Features
Kod
T6242 N A 2P
T8242 N A 2P
T6248 N A 2P
T8248 N A 2P
T6242 N 2A 2P
T8242 N 2A 2P
T6248 N 2A 2P
T8248 N 2A 2P
Kod
T6142 N A 2P
T8142 N A 2P
T6148 N A 2P
T8148 N A 2P
T6142 N 2A 2P
T8142 N 2A 2P
T6148 N 2A 2P
T8148 N 2A 2P
Kod
Wymiary
Jednostki
(szer.xgł.xwys.)
600X1200X1947
800X1200X1947
600X1200X2214
800X1200X2214
600X1200X1947
800X1200X1947
600X1200X2214
800X1200X2214
42
42
48
48
42
42
48
48
Wymiary
Jednostki
(szer.xgł.xwys.)
600X1030X1947
800X1030X1947
600X1030X2214
800X1030X2214
600X1030X1947
800X1030X1947
600X1030X2214
800X1030X2214
42
42
48
48
42
42
48
48
Wymiary
Jednostki
(szer.xgł.xwys.)
T8842 N A V 2P M 800X800X1947
T8848 N A V 2P M 800X800X1947
42
48
Głębokość 1200 mm
Drzwi przednie
wypukłe,
jednoskrzydłowe
perforacja 82%
•
•
•
•
Głębokość 1030 mm
Drzwi przednie
wypukłe,
jednoskrzydłowe
perforacja 82%
•
•
•
•
Głębokość 800 mm
Drzwi przednie
przeszklone
wypukłe,
jednoskrzydłowe
•
•
Wspólne cechy (wszystkie modele)
Wypukłe drzwi jednoskrzydłowe:
• Perforacja 82%
Drzwi przednie
• Drzwi przeszklone dla obiegu zamkniętego
Drzwi dwuskrzydłowe:
• Perforacja 82%
Wypukłe drzwi perforowane:
• 180° w zabudowie szeregowej, 270° dla szafy
Drzwi przednie kąt
wolnostojącej (nowe, opatentowane drzwi)
otwarcia drzwi
Wypukłe drzwi przeszklone:
• 120°
Drzwi dwuskrzydłowe:
Drzwi dwuskrzydłowe, perforacja 82%
Drzwi tylne
Drzwi dwuskrzydłowe pełne
Drzwi tylne kąt
150°
otwarcia
System Zamknięcie nowy, opatentowany system zamykania bez
osłony boczne
klucza
Atest maks.
1500 kg
obciążęnia
Panel went
Opcja
Podest stabilizujący Opcja
Drzwi przednie
dwuskrzydłowe
perforacja 82%
Drzwi tylne
dwuskrzydłowe
perforacja 82%
•
•
•
•
•
•
•
•
•
•
•
•
Drzwi przednie
dwuskrzydłowe
perforacja 82%
Drzwi tylne
dwuskrzydłowe
perforacja 82%
•
•
•
•
•
•
•
•
•
•
•
•
T2142 Para osłon bocznych 42U
głębokość 1030
T2148 Para osłon bocznych 48U
głębokość 1030
T2842 Para osłon bocznych 42U
głębokość 800
T2848 Para osłon bocznych 48U
głębokość 800
Dostępne kolory
Czarny RAL 9005
(standard)
Szary
(opcja)
Srebrny
(opcja)
Drzwi przednie pełne, dwuskrzydłowe
•
•
Legenda
N
A
2A
2P
8
M
V
Nr kat. osłon bocznych
T2242 Para osłon bocznych 42U
głębokość 1200
T2248 Para osłon bocznych 48U
głębokość 1200
Czarny
Drzwi przednie jednoskrzydłowe
Drzwi przednie dwuskrzydłowe
Drzwi tylne dwuskrzydłowe
Perforacja 82%
Drzwi pełne (blaszane)
Drzwi przeszklone
Czerwony
(opcja)
Niebieski
(opcja)
Informacje zawarte w katalogu są aktualne na
dzień wydania niniejszego katalogu Producent
zastrzega sobie prawa do wprowadzania zmian
bez wcześniejszego uprzedzenia. Ilustracje służą
wyłącznie dla celów prezentacji produktów.
www.bladeshelter.info
ISO 9001:2008
Copyright 2010 Tecnosteel SRL – All rights reserved
