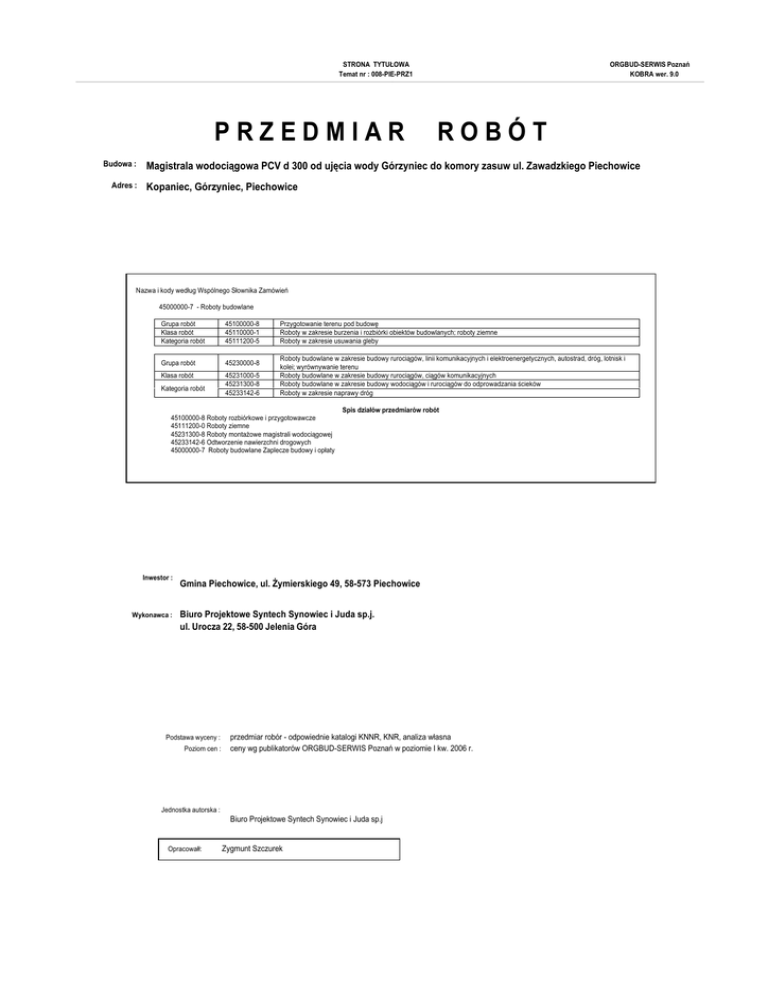

STRONA TYTUŁOWA
Temat nr : 008-PIE-PRZ1
PRZEDMIAR
Budowa :
Adres :
ORGBUD-SERWIS Poznań
KOBRA wer. 9.0
ROBÓT
Magistrala wodociągowa PCV d 300 od ujęcia wody Górzyniec do komory zasuw ul. Zawadzkiego Piechowice
Kopaniec, Górzyniec, Piechowice
Nazwa i kody według Wspólnego Słownika Zamówień
45000000-7 - Roboty budowlane
Grupa robót
Klasa robót
Kategoria robót
45100000-8
45110000-1
45111200-5
Grupa robót
45230000-8
Klasa robót
45231000-5
45231300-8
45233142-6
Kategoria robót
Przygotowanie terenu pod budowę
Roboty w zakresie burzenia i rozbiórki obiektów budowlanych; roboty ziemne
Roboty w zakresie usuwania gleby
Roboty budowlane w zakresie budowy rurociągów, linii komunikacyjnych i elektroenergetycznych, autostrad, dróg, lotnisk i
kolei; wyrównywanie terenu
Roboty budowlane w zakresie budowy rurociągów, ciągów komunikacyjnych
Roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków
Roboty w zakresie naprawy dróg
Spis działów przedmiarów robót
45100000-8 Roboty rozbiórkowe i przygotowawcze
45111200-0 Roboty ziemne
45231300-8 Roboty montaŜowe magistrali wodociągowej
45233142-6 Odtworzenie nawierzchni drogowych
45000000-7 Roboty budowlane Zaplecze budowy i opłaty
Inwestor :
Wykonawca :
Gmina Piechowice, ul. śymierskiego 49, 58-573 Piechowice
Biuro Projektowe Syntech Synowiec i Juda sp.j.
ul. Urocza 22, 58-500 Jelenia Góra
Podstawa wyceny :
Poziom cen :
przedmiar robór - odpowiednie katalogi KNNR, KNR, analiza własna
ceny wg publikatorów ORGBUD-SERWIS Poznań w poziomie I kw. 2006 r.
Jednostka autorska :
Biuro Projektowe Syntech Synowiec i Juda sp.j
Opracowałł:
Zygmunt Szczurek
l. PREAMBUŁA
1.
2.
2.1.
Wszyscy Oferenci powinni wycenić osobno kaŜdy element Przedmiaru Robót Przedmiar Robót
musi być odczytywany z wszystkimi innymi Dokumentami Kontraktu i uwaŜa się, Ŝe
Wykonawca dokładnie zapoznał się ze szczegółowym opisem robót, które naleŜy wykonać i
sposobem ich wykonania. Całość robót ma być wykonana zgodnie z ich intencją i znaczeniem,
ku pełnej satysfakcji InŜyniera.
Pomiar ilości
Ilość Pozycji
Ilości wstawione obok Pozycji w kaŜdym Przedmiarze Robót są wielkościami szacunkowymi
kaŜdego rodzaju robót objętych Kontraktem i zostały podane dla wygody stworzenia
wspólnych zasad dla Przetargu. Wykonawca nie ma Ŝadnych gwarancji, Ŝe będzie musiał
wykonać ilości robót określone w którejkolwiek pozycji w Przedmiarze Robót bądź, Ŝe wielkości
te nie będą róŜniły się od tych przedstawionych w Przedmiarach Robót.
Krótkie opisy pozycji przedstawione w Przedmiarze Robót są tylko dla celów identyfikacyjnych i
nie powinny w Ŝaden sposób modyfikować bądź anulować szczegółowego opisu zawartego w
Warunkach Kontraktu lub Specyfikacjach. Wyceniając poszczególne pozycje, naleŜy odnosić się
do Warunków Kontraktu. Specyfikacji czy odpowiednich Rysunków w celu uzyskania pełnych
instrukcji lub opisów robót i zastosowanych materiałów.
Ilości określone w Przedmiarach Robót są tymczasowe, jako określone na podstawie Planów do
Zatwierdzenia, które wzięto za podstawę niniejszych Dokumentów Przetargowych i są
przedstawione, aby stworzyć wspólne zasady Przetargu. Oferenci powinni dokładnie
przestudiować wszystko co zostało zawarte w Dokumentacji Przetargowej, aby wykonać swoje
oferty będąc w pełni świadomym całej odpowiedzialności.
O ile nie zostało to wyraźnie i dokładnie określone w Specyfikacjach Technicznych lub w
Przedmiarach Robót, mierzone powinny być tylko Roboty Stałe. Roboty winny być mierzone
netto do wymiarów pokazanych na Rysunkach lub poleconych na piśmie przez InŜyniera, o ile
nie zostało to w Kontrakcie wyraźnie opisane bądź zalecone inaczej.
Wykonując roboty dodatkowe lub zamienne w kontrakcie, roboty te powinny być mierzone na
tych samych zasadach jak te, które przyjęto Przedmiarze Robót.
Roboty, które nie zostały wyraźnie wymienione w przedmiarze robót będą uwaŜane za zawarte
w cenach innych pozycji.
Nie uwzględnia się Ŝadnych strat materiałów albo ich ilości w czasie ich transportu lub
zagęszczenia.
2.2.
Jednostki miary
Zastosowane jednostki obliczeniowe są takie same jak określone i dopuszczone w
Międzynarodowym Systemie (SI) i stosowane w Dokumentacji Projektowej. Nie powinno się
stosować do pomiarów, wyceny, rysunków szczegółowych itp. Ŝadnych innych jednostek
oprócz tych zastosowanych w Dokumentacji Projektowej.
Skróty stosowane w Przedmiarze Robót powinny być interpretowane następująco:
mm
oznacza milimetr
cm
oznacza centymetr
m
oznacza metr
km
oznacza kilometr
oznacza milimetr kwadratowy
mm2
m2
oznacza metr kwadratowy
m3
oznacza metr sześcienny
ha
oznacza hektar
kg
oznacza kilogram
t
oznacza tona (l 000 kg)
Nr
oznacza numer
h
oznacza godzina
szt.
oznacza sztukę
2
kpl.
grub.
H
S
3.
oznacza
oznacza
oznacza
oznacza
komplet
grubość
wysokość
szerokość
Warunki związane z płatnością
Metoda pomiaru wykonanych robót do zapłaty powinna być zgodna z Warunkami Kontraktu.
Kwoty Tymczasowe zawarte i tak nazwane w Przedmiarze Robót powinny być opłacane w
całości bądź w częściach według uznania InŜyniera.
KaŜda pozycja Przedmiaru Robót, za którą zapłata jest w formie ryczałtu, powinna być
opłacona po tym jak roboty objęte ryczałtem zostały wykonane, ku pełnej satysfakcji
InŜyniera.
4.
Wycenianie
Ceny i ceny jednostkowe wstawiane do Przedmiaru Robót powinny być wartościami globalnymi
dla Robót opisanych w tych pozycjach, włączając koszty i wydatki konieczne dla wykonania
opisanych Robót razem z wszelkimi Robotami Tymczasowymi i instalacjami, które mogą okazać
się niezbędne oraz zawierać wszelkie ogólne ryzyko, obciąŜenia i obowiązki przedstawione lub
zawarte w dokumentach, na których oparty jest Przetarg. Zakłada się, Ŝe koszty organizacyjne,
ogólne, zysk i upusty dla wszystkich zobowiązań są równo rozłoŜone na wszystkie ceny
jednostkowe.
Ceny jednostkowe i ceny oferowane w wycenionym Przedmiarze robót powinny być podawane
w złotych.
Ceny jednostkowe i ceny powinny być wpisywane obok kaŜdej pozycji Przedmiaru Robót. Ceny
jednostkowe powinny zawierać wszelkie podatki, opłaty celne bądź płatności, które nie zostały
określone osobno w Przedmiarze Robót.
Ceny jednostkowe powinny być stałe i nie powinny podlegać Ŝadnym zmianom w czasie
trwania kontraktu. Ceny pozycji w wycenionym Przedmiarze Robót powinny być zsumowane w
miejscu do tego przeznaczonym w poszczególnych tabelach Przedmiaru Robót oraz
podsumowane w Zbiorczym Zestawieniu Kosztów.
Ceny jednostkowe naleŜy podawać bez VAT.
UwaŜa się, Ŝe cena za prace, których nie przedstawiono w oddzielnych pozycjach, została
rozłoŜona na ceny jednostkowe i ceny wstawione dla innych elementów robót. Dotyczy to np.,
ale się nie ogranicza do kosztów Wykonawcy związanych z przygotowaniem i prowadzeniem
budowy takich jak: przygotowanie i prowadzenie biura, zakwaterowanie robotników, opieka
medyczna, magazyny, warsztaty, itp, łącznie ze sprzętem, usługami komunalnymi,
ogrzewaniem, konserwacją, opłatami za zuŜycie prądu, ścieki lub wodę – przeznaczonymi na
potrzeby Placu Budowy i zaplecza Wykonawcy.
Ceny jednostkowe i ceny powinny zawierać (ale nie powinny się tylko do tego ograniczać)
robociznę, transport, testowanie i kontrolę jakości, materiały; zabezpieczenie, utrzymanie,
uŜytkowanie i naprawy całego sprzętu, urządzeń czy narzędzi; wykonanie i utrzymanie
wszystkich prac tymczasowych kaŜdego rodzaju oraz wykonania wszelkich czynności jakie
mogą być niezbędne do prawidłowego wykonania, zakończenia i wymaganego Kontraktem
utrzymania Robót, włączając ubezpieczenie, zysk, i w całości wszystkie ogólne zagroŜenia,
zobowiązania, całkowicie zgodnie z postanowieniami Kontraktu, oraz powzięcie wszelkich
zobowiązań i odpowiedzialności w nim określonych.
Cena za Roboty Tymczasowe powinna być określona z uwzględnieniem faktu, Ŝe materiały,
które będą wykorzystane, zostaną częściowo lub w całości zwrócone Wykonawcy.
Oferent powinien w swoich cenach jednostkowych uwzględnić wszystkie elementy wstępne i
ogólne włączając opłaty za zajęcie pasa drogowego, tymczasowe objazdy i bezpieczne
przejścia przez ulicę, sygnalizację świetlną oraz zgodność z wszystkimi pozostałymi klauzulami
Specyfikacji Technicznych i Warunków Kontraktu, które jak moŜe mu się wydawać, nie zostały
odpowiednio uwzględnione w innym miejscu Przedmiarów Robót.
3
5.
Wypełnienie Przedmiaru Robót
W Przedmiarze Robót, ceny jednostkowe i ceny powinny być wpisywane w kolumnie z
nagłówkiem „Cena jednostkowa”. Wszystkie ceny powinny być podawane w złotych z
dokładnością do dwóch miejsc po przecinku.
4
P RZ E DMI AR R OB ÓT
Temat nr : 008-PIE-PRZ1
ORGBUD-SERWIS Poznań
KOBRA wer. 9.0
Roboty sanitarne
Budowa : Magistrala wodociągowa PCV d 300 od ujęcia wody Górzyniec do komory zasuw ul. Zawadzkiego Piechowice
Adres : Kopaniec, Górzyniec, Piechowice
P RZ E DMI AR ROBÓT
Lp.
Nr Sp.Techn.
I.
Podstawa kalkulacji
Str: 1
/ Opis pozycji
Ilość
Magistrala wodociągowa PE d 300
I.1.
Jedn. miary
2 586,000 m
Roboty rozbiórkowe i przygotowawcze
Kod CPV : 45100000-8
ST - 01.01. Roboty rozbiórkowe i przygotowawcze
1 058,500 m2
Kod CPV : 45110000-1
droga asfalt: (254+12.5+102.5+6)*1.5 =
pobocze drogi asf: (130.5+43+25+27+49.5+25+196)*1.0 =
Razem przedmiar =
1. ST - 01.01.
Karczowanie pni i wywózka, karpiny, gałęzi w zakres wchodzą roboty:
- zabezpieczenie terenu w trakcie prowadzenia robót,
- karczowanie pni wraz z wywózką,
- oczyszczenie terenu po karczowaniu,
- utylizacja
562,500
496,000
1 058,500 m2
25,000 szt
Kod CPV : 45100000-8
drzewa od 16-25 cm: 12 =
od 26-35 cm: 4 =
od 36-45 cm: 8 =
od 46-55: 1 =
Razem przedmiar =
2. ST - 01.02.
Usunięcie i rozścielenie ziemi urodzajnej gr. 20 cm w tym:
- zdjęcie ziemi urodzajnej mechanicznie i ręcznie na odkład i wywózką w miejsce tymczasowego
składowania,
- rozścielenie ziemi z odkładu i dowiezionej z miejsca składowania,
- plantowanie i zagęszczenie
12,000
4,000
8,000
1,000
25,000 szt
515,000 m3
Kod CPV : 45112000-5
(267.5 + 21.5 + 7.5 + 394 + 14.5 + 111.5 + 242 + 151 + 238.5 + 10 + 75.5 + 8 + 414 + 13.5 - 254) * 1.5 * 0.20 =
Razem przedmiar (dokładność wyniku przedmiaru - do liczby całkowitej) =
3. ST - 01.02.
Obsianie terenu trawą i nawoŜeniem wraz z pielęgnacją w tym:
- wysiew nasion traw siewnikiem 0,02 kg/m2,
- wysiew nawozu azofoska 0,05 kg/m2 ,
- wałowanie terenu po wysianiu trawy
514,500
515,000 m3
357,000 m2
Kod CPV : 45112000-5
738-254*1.5 =
Razem przedmiar =
I.2.
357,000
357,000 m2
Roboty ziemne
Kod CPV : 45111200-0
4. ST - 01.03.
Wykopy pod rurociąg ze składowaniem urobku na odkład i wywózką w miejsce czasowego składowania
w obrębie budowy tj.:
- wytyczenie tras wykopów wg PT,
- zabezpieczenie terenu robót,
- wykopy mechaniczne i dokopy ręczne na odkład,
- wykopy mechaniczne z wywózką - przewozem,
- plantowanie dna wykopów,
- wykonanie kładek dla pieszych i rozbiórka,
- zabezpieczenia i umocnienia wykopów wraz z rozbiórką,
- odwodnienie wykopów,
- zabezpieczenie uzbrojenia - infrastruktury na trasie wykopów,
- utrzymanie i czyszczenie dróg,
4 303,300 m3
Kod CPV : 45111000-8
Wykopy: 2586*1.10*1.80 =
Minus konstrukcja drogi: -302 =
Humus: -515 =
Razem przedmiar (dokładność wyniku przedmiaru - do 1 miejsca po przecinku) =
-1-
5 120,300
- 302,000
- 515,000
4 303,300 m3
5
P RZ EDMI AR ROBÓT
Temat nr : 008-PIE-PRZ1
ORGBUD-SERWIS Poznań
KOBRA wer. 9.0
Roboty sanitarne
I. Magistrala wodociągowa PE d 300
I.2. Roboty ziemne
Str: 2
Lp.
Nr Sp.Techn.
5. ST - 01.03.
Podstawa kalkulacji
/ Opis pozycji
Ilość
Zasypywanie wykopów gruntem z odkładu i przywiezionego z miejsca czasowego składowania:
- zabezpieczenie terenu robót,
- zasypanie wykopów z odkładu,
- zasypanie wykopów gruntem przemieszczanym w obrębie robót,
- zasypanie wykopów gruntem dowiezionym z czasowego składowania,
- zagęszcenie gruntu w wykopach,
rozplantowanie nadmiaru gruntu wzdłuŜ wykopu,
- utrzymanie i czyszczenie dróg,
- uporządkowanie terenu po robotach
Jedn. miary
2 017,500 m3
Kod CPV : 45111000-8
2188.5-171 =
Razem przedmiar =
6. ST-01.03.
PodłoŜa i obsypki z pospółki dowiezionej.
2 017,500
2 017,500 m3
171,000 m3
Kod CPV : 45111000-8
215 * 0.85 * 0.85 * 1.1 =
Razem przedmiar (dokładność wyniku przedmiaru - do liczby całkowitej) =
I.3.
170,871
171,000 m3
Roboty montaŜowe magistrali wodociągowej
Kod CPV : 45231300-8
7. ST - 01.04.
Rurociągi PE ciśnieniowe, łączone metodą zgrzewania, o średnicy zewnętrznej 315 mm, układane w
gotowym wykopie z wykonaniem połączeń zgrzewanych i montaŜem kształtek (kolan, łuków, trójników,
tulei kołnierzowych, oznakowanie trasy rurociągu folią z wkładką metalową, itd...), przeprowadzeniem
płukania i próby szczelności, montaŜem rur ochronnych i zaślepieniem końcówek manszetami gumowymi
2 589,000 m
Kod CPV : 45231300-8
rury przewodowe: 2589 =
w tym rury osłonowe fi 450, L łączne = 22 m
8. ST - 01.04.
2 589,000
Razem przedmiar =
2 589,000 m
Rurociągi PE ciśnieniowe, łączone metodą zgrzewania, o średnicy zewnętrznej 160 mm, układane w
gotowym wykopie z wykonaniem połączeń zgrzewanych i montaŜem kształtek (kolan, łuków, trójników,
tulei kołnierzowych, oznakowanie trasy rurociągu folią z wkładką metalową, itd...), przeprowadzeniem
płukania i próby szczelności, montaŜem rur ochronnych i zaślepieniem końcówek manszetami gumowymi
15,000 m
Kod CPV : 45231300-8
9. ST - 01.04.
Zasuwy Ŝeliwne kołnierzowe z obudową teleskopową wg PT i ST, na rurociągach PE, o średnicy
nominalnej 150 mm, zabudowanie skrzynki ulicznej i utwardzeniem ternu przy skrzynce o śred. 80 cm
(pierścieniem betonowym lub kostką kamienną) oznakowaniem zasuwy tabliczką na słupku betonowym
4,000 szt
Kod CPV : 45231300-8
10. ST - 01.04.
Zasuwy kołnierzowe z obudową teleskopową wg PT i ST, na rurociągach PE, o średnicy nominalnej 300
mm, zabudowanie skrzynki ulicznej i utwardzeniem ternu przy skrzynce o śred. 80 cm (pierścieniem
betonowym lub kostką kamienną) oznakowaniem zasuwy tabliczką na słupku betonowym
4,000 kpl
Kod CPV : 45231300-8
11. ST - 01.04.
MontaŜ kompletnego zespołu odpowietrzająco-napowietrzający DN 80 do zabudowy bezpośrednio w gruncie
ze skrzynką uliczną i utwardzeniem terenu przy skrzynce o r=40 cm wokół skrzynki, oznakowanie
tabliczką na słupku betonowym
4,000 kpl
Kod CPV : 45231300-8
12. ST - 01.04.
Kompletna studnia z kręgów betonowych na uszczelki o śred. 1000 mm (beton B45), w gotowym wykopie
właz Ŝeliwny typ cięŜki z kompletnym wyposaŜeniem technologicznym, przejścia szczelne wbudowanymi
w ścianki kręgu z uszczelkami
1,000 kpl
Kod CPV : 45231300-8
13. ST - 01.04.
Wpięcie rurociągu PE D 300 w miejsce istniejącego stalowego wraz wykonaniem wszystkich niezbędnych
czynności związanych z demontaŜem odcinka rurociągu stalowego
1,000 kpl
Kod CPV : 45231300-8
I.4.
Odtworzenie nawierzchni drogowych
Kod CPV : 45233142-6
14. ST - 01.05.
Odbudowa nawierzchni drogi z dostawą i zabudową materiałów o warstwach konstrukcyjnych:
- wyprofilowanie i zagęszczenie podłoŜa pod warstwy konstrukcyjne nawierzchni drogi,
- podbudowy z pospółki gr. 15 cm z zagęszczeniem,
- podbudowy z tłucznia z zagęszczeniem - warstwa dolna gr. 20 cm po zagęszczeniu,
- podbudowy z tłucznia z zagęszczeniem - warstwa górna gr. 8 cm po zagęszczeniu,
- warstwa wiąŜąca gr. 4 cm po zagęszczeniu,
1 058,500 m2
-2-
6
PRZEDMIAR ROBÓT
Temat nr : 008-PIE-PRZ1
ORGBUD-SERWIS Poznań
KOBRA wer. 9.0
Roboty sanitarne
I. Magistrala wodociągowa PE d 300
I.4. Odtworzenie nawierzchni drogowych
Lp.
Nr Sp.Techn.
Str: 3
Podstawa kalkulacji
/ Opis pozycji
Ilość
Jedn. miary
- warstwa ścieralna gr. 3 cm po zagęszczeniu
Kod CPV : 45233142-6
droga asfalt: (12.5+102.5+6+254)*1.5 =
pobocze drogi asf: (130.5+43+25+27+49.5+25+196)*1.0 =
Razem przedmiar =
15. ST - 01.05.
Odbudowa pobocza drogi z dostawą i zabudową materiałów o warstwach konstrukcyjnych:
- wyprofilowanie i zagęszczenie podłoŜa pod warstwy konstrukcyjne pobocza,
- nawierzchnia z tłucznia niesortowanego z zagęszczeniem o gr. 10 cm po zagęszczeniu
562,500
496,000
1 058,500 m2
735,000 m2
Kod CPV : 45233142-6
pobocze drogi asf i drogi: (130.5+43+25+27+49.5+25+196)*0.5 =
pobocze drogi: (2568-(130+43+25+27+50+25)-(12.5+102.5+6+254)-920)*0.5 =
Razem przedmiar (dokładność wyniku przedmiaru - do liczby całkowitej) =
I.5.
Zaplecze budowy i opłaty
16. ST - 00.00.
pkt 1.4.4.
Zaplecze budowy montaŜ i utrzymanie
17. ST - 00.00.
Opłata za zajęcie terenu w związku z budową wodociągu ponad powierzchnię 3120 m2
248,000
486,500
735,000 m2
1,000 kpl
1
ryczałt
--- Koniec wydruku przedmiaru ---
-3-
7
