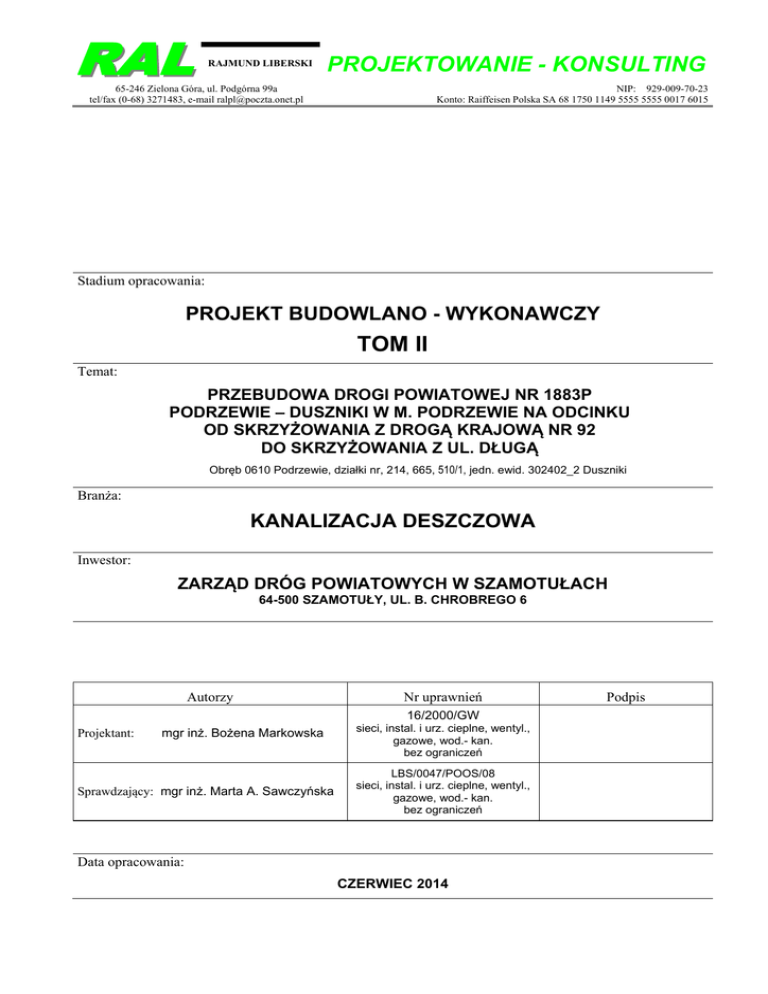

PROJEKT BUDOWLANO - WYKONAWCZY
TOM II
Temat:
PRZEBUDOWA DROGI POWIATOWEJ NR 1883P
PODRZEWIE – DUSZNIKI W M. PODRZEWIE NA ODCINKU
OD SKRZYŻOWANIA Z DROGĄ KRAJOWĄ NR 92
DO SKRZYŻOWANIA Z UL. DŁUGĄ
Obręb 0610 Podrzewie, działki nr, 214, 665, 510/1, jedn. ewid. 302402_2 Duszniki
Branża:
KANALIZACJA DESZCZOWA
Inwestor:
ZARZĄD DRÓG POWIATOWYCH W SZAMOTUŁACH
64-500 SZAMOTUŁY, UL. B. CHROBREGO 6
Autorzy
Nr uprawnień
16/2000/GW
Projektant:
mgr inż. Bożena Markowska
Sprawdzający: mgr inż. Marta A. Sawczyńska
sieci, instal. i urz. cieplne, wentyl.,
gazowe, wod.- kan.
bez ograniczeń
LBS/0047/POOS/08
sieci, instal. i urz. cieplne, wentyl.,
gazowe, wod.- kan.
bez ograniczeń
Data opracowania:
CZERWIEC 2014
Podpis
RAL Projektowanie - Konsulting
65 – 246 Zielona Góra, ul. Podgórna 99a,
SPIS TREŚCI: 1. INWESTOR ................................................................................................................ 3
2. PRZEDMIOT OPRACOWANIA ....................................................................................... 3
3. PODSTAWA OPRACOWANIA ....................................................................................... 3
4. ZAKRAS OPRACOWANIA ............................................................................................. 3
5. LOKALIZACJA INWESTYCJI ........................................................................................... 3
6. OPIS OGÓLNY ROZWIĄZANIA ...................................................................................... 4
7. PROJEKTOWANE ROZWIĄZANIE .................................................................................. 5
8. PRÓBA SZCZELNOŚCI PRZEWODÓW KANALIZACYJNYCH ................................................ 7
9. SKRZYŻOWANIA projektowanej sieci deszczowej z istniejącym uzbrojeniem .................... 7
10. WYKOPY I SPOSÓB WYKONANIA ROBÓT .................................................................... 8
11. UWAGI KOŃCOWE ................................................................................................... 9
ZAŁĄCZNIKI 1. Zestawienia studni betonowych 1000 – załącznik nr 1 10 2. Zestawienie rzędnych wpustów deszczowych – załącznik nr 2 11 3. Uzgodnienie Urzędu Gminy Duszniki 12 4. Uzgodnienie Związku Spółek Wodnych 13 5. Uprawnienia projektantów 14 SPIS RYSUNKÓW 1. PLAN ORIENTACYJNY, skala 1:5000, 1:25000 ‐ rys. nr 1 18 2. PLAN SYTUACYJNY, skala 1:500 ‐ rys. nr 2 19 3. PROFIL PODŁUŻNY KANAŁU DESZCZOWEGO KD‐1.0, skala 1:100/500 ‐ rys. nr 3 20 4. PROFIL PODŁUŻNY KANAŁU DESZCZOWEGO KD‐1.1, skala 1:100/500 ‐ rys. nr 4 21 5. PROFILE PODŁUŻNE PRZYŁĄCZY DESZCZOWYCH CZ.1, skala 1:100/500 ‐ rys. nr 5 22 6. PROFILE PODŁUŻNE PRZYŁĄCZY DESZCZOWYCH CZ.2, skala 1:100/500 ‐ rys. nr 6 23 7. SEPARATOR ZANIECZYSZCZEŃ, skala 1:30 ‐ rys. nr 7 24 8. WYLOT DO ODBIORNIKA, skala 1:25 ‐ rys. nr 8 25 9. WPUST DESZCZOWY 500 ‐ rys. nr 9 26 10. STUDNIA BETONOWA 1000 ‐ rys. nr 10 27 „Odwodnienie drogi powiatowej nr 1883P - ulica Dusznicka w m. Podrzewie gm. Duszniki” – proj. budowlano-wykonawczy
2
RAL Projektowanie - Konsulting
65 – 246 Zielona Góra, ul. Podgórna 99a,
OPIS TECHNICZNY 1. INWESTOR Inwestorem inwestycji: Zarząd Dróg Powiatowych ul. Bolesława Chrobrego 6 64‐500 Szamotuły 2. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlany odwodnienia projektowanej drogi powiatowej nr 1883P Duszniki – Podrzewie – ul. Dusznicka na odcinku od skrzyżowania z drogą krajową nr 92 do skrzyżowania z ul. Długą w m. Podrzewie, gm. Duszniki. Niniejsze opracowanie stanowi integralną część projektu budowlanego p.n. „Przebudowa drogi powiatowej nr 1883P Duszniki‐Podrzewie w m. Podrzewie na odcinku od skrzyżowania z drogą krajową nr 92 do skrzyżowania z ul. Długą” wykonanego przez firmę RAL Projektowanie‐Konsulting Rajmund Liberski w Zielonej Górze. 3. PODSTAWA OPRACOWANIA Podstawą opracowania są:  zlecenie,  projekt drogowy pn. „Przebudowa drogi powiatowej nr 1883P Duszniki‐Podrzewie w m. Podrzewie na odcinku od skrzyżowania z drogą krajową nr 92 do skrzyżowania z ul. Długą” wykonany przez firmę RAL Rajmund Liberski Projektowanie‐Konsulting w Zielonej Górze,  projekt zagospodarowania terenu opracowany na aktualnej mapie zasadniczej do celów projektowych,  wizja w terenie,  dane techniczne producenta materiałów i urządzeń,  obowiązujące normy i przepisy. 4. ZAKRAS OPRACOWANIA Projekt obejmuje swym zakresem odwodnienie przebudowywanej drogi ‐ ul. Dusznickiej na odcinku od skrzyżowania z drogą krajową nr 92 do skrzyżowania z ul. Długą w Podrzewie, gm. Duszniki. 5. LOKALIZACJA INWESTYCJI Przedmiotową inwestycję zaprojektowano w m. Podrzewie gm. Duszniki. Kanalizację deszczową zlokalizowano w ul. Dusznickiej (dz. 665), wylot z kanalizacji do odbiornika na dz. 510/1. Szczegółową lokalizacje pokazano na planie sytuacyjno‐wysokościowym – rys. nr 2. „Odwodnienie drogi powiatowej nr 1883P - ulica Dusznicka w m. Podrzewie gm. Duszniki” – proj. budowlano-wykonawczy
3
RAL Projektowanie - Konsulting
65 – 246 Zielona Góra, ul. Podgórna 99a,
6. OPIS OGÓLNY ROZWIĄZANIA Odwodnienie projektowanej ul. Dusznickiej na odcinku od skrzyżowania z drogą krajową do skrzyżowania z ul. Sportowej jako tradycyjne odwodnienie liniowe z odprowadzeniem wód opadowych poprzez wpusty uliczne do odbiornika. Ścieki deszczowe przed odprowadzeniem do odbiornika podczyszczane będą w projektowanym separatorze zanieczyszczeń zlokalizowanym w pasie drogowym drogi powiatowej (dz. nr 665). Natomiast odcinek drogi od ul. Sportowej do skrzyżowania z ul. Długą odwadniany będzie poprzez pojedyncze wpusty, z których wody opadowe odprowadzane będą bezpośrednio do rowu. Projektowana kanalizacja deszczowa objęta niniejszym opracowaniem opiera się na grawitacyjnym układzie sieci. Kanały deszczowe zaprojektowano z rur PVC‐U o średnicach 400 mm, 315 mm i 200 (przyłącza deszczowe do wpustów). Poniżej podano łączne długości projektowanych kanałów grawitacyjnych: 
łączna długość przyłączy deszczowych   200 – l = 72,5 m 
łączna długość kanałów grawitacyjnych  315 – l = 533,0 m 
łączna długość kanałów grawitacyjnych  400 – l = 7,5 m Obliczenia ilości odprowadzanych wód deszczowych i dobór separatorów Ilość odprowadzanych wód deszczowych oraz średnice poszczególnych odcinków kanalizacji deszczowej obliczono na podstawie powierzchni zlewni. Wielkości projektowanej zlewni: – powierzchnia całkowita F = 0,6 ha, – powierzchnia zredukowana Fzr = 0,48 ha. Na podstawie Rozporządzenia Ministra Środowiska (Dz.U. 137 z 24 lipca 2006 poz. 984) § 19.1 należy podczyścić ścieki opadowe dla deszczu o natężeniu 15 l/s/ha. Korzystając z wzoru obliczono: Q = Y x I x A gdzie: Y – współczynnik przepuszczalności pow. I – intensywność pluwiometryczna (dla Qnom – 15 l/s/ha, dla Qmax – 150 l/s/ha), A – powierzchnia zlewni [ha], Qnom = 15 l/s/ha x Fzr Qmax = 150 l/s/ha x Fzr Dobór separatora Qnom = 15 l/s/ha x 0,48 ha = 7,2 l/s Qmax = 150 l/s/ha x 0,48 ha = 72,0 l/s Dobrano separator lamelowy o przepływie nominalnym ≥ 10 l/s i maksymalnym ≥ 100 l/s z zintegrowanym osadnikiem o objętości czynnej Vcz=1000 dm3. „Odwodnienie drogi powiatowej nr 1883P - ulica Dusznicka w m. Podrzewie gm. Duszniki” – proj. budowlano-wykonawczy
4
RAL Projektowanie - Konsulting
65 – 246 Zielona Góra, ul. Podgórna 99a,
7. PROJEKTOWANE ROZWIĄZANIE Zaprojektowano tradycyjne odwodnienie liniowe z odprowadzeniem wód opadowych poprzez osadnik do istniejącego cieku. Kanalizację deszczową zaprojektowano z rur o średnicy  200 ‐  400 PVC‐U (utwardzonych) i klasie sztywności obwodowej SN12 (12 kN/m2) z uformowaną mufą oraz uszczelką wargową wg PN‐EN 1401. Studnie rewizyjne na kanałach deszczowych zaprojektowano z kręgów betonowych klasy C35/45 i o współczynniku wodoszczelności W8 i o średnicy  1000 ze szczelnym monolitycznym dnem i kręgiem zwężkowym średnicy 600/1000. Połączenie elementów studzienki poprzez uszczelkę gumową. Kineta betonowa lub zamiennie kineta z polipropylenu. Przejścia kanałów przez ściany studzienki wykonać jako szczelne w stopniu uniemożliwiającym infiltrację wody gruntowej i eksfiltrację ścieków oraz jako elastyczne na tyle, aby przewidzieć nierównomierności osiadania studzienki i kanału. Studnie kanalizacyjne osadzić na podłożu, w skład którego wchodzi warstwa betonu klasy B‐
12/15 grub. 10 cm i średnicy  1500 mm oraz 10 cm warstwa podsypki z piasku. Stopnie złazowe z prętów stalowych w otulinie tworzywowej lub ze stali nierdzewnej (przeciwpoślizgowe) 32 mm pod włazem powinny być zamocowane drabinkowo, w odległościach pionowych 25 cm Wszystkie elementy stalowe należy wykonać ze stali kwasoodpornej min. 1.4301. Studzienki rewizyjne należy wykonać wg rys. nr 10. Montaż włazów żeliwnych (wentylowanych) z wyłożeniem betonowym klasy D400 (klasa betonu C35/45) do studzienek kanalizacyjnych do nawierzchni dla ruchu pieszego i kołowego wykonać w oparciu o normy: PN‐B‐10729 oraz PN‐EN124 producentów, którzy uzyskali certyfikat zgodności z tą normą. Zestawienie studni betonowych d = 1000 mm przedstawiono w tabeli w załączniku nr 1. Studnię S1 zaprojektowano jako prefabrykowaną tworzywową o średnicy d= 600 mm. Studnia tworzywowa powinna spełniać normę PN‐EN 13598‐2 i posiadać:  min. wymiar > 600 mm w świetle,  budowę modułową i być wykonana z elementów prefabrykowanych z PP (stożek, rura trzonowa, kineta),  kinetę zbiorczą z kątem łączenia 90 stopni i wyprofilowanym łączeniem strug,  rurę trzonową karbowaną z PP o sztywności SN≥ 2 KN/m2,  właz żeliwny B125, zgodne z PN‐EN 124:2000, który posiadaja certyfikat niezależnej jednostki certyfikującej  kinetę kątową umożliwiającą wykonanie zmiany kątów na kanalizacji (bez użycia kolan na dopływie lub odpływie),  podstawę studzieneki z dnem płaskim. Kanały deszczowe zaprojektowano z minimalnym spadkiem; 
i = 2,5 ä dla rur o średnicy d = 400 mm, 
i = 3,3 ä dla rur o średnicy d = 315 mm. „Odwodnienie drogi powiatowej nr 1883P - ulica Dusznicka w m. Podrzewie gm. Duszniki” – proj. budowlano-wykonawczy
5
RAL Projektowanie - Konsulting
65 – 246 Zielona Góra, ul. Podgórna 99a,
Przyłącza deszczowe wpustów zaprojektowano o średnicy Ø 200 x 5,9 mm, spadku 2,0 % (zgodnie z WTWiOSK) i łącznej długości L= 72,5 m. Włączenia przykanalików do kanału głównego zaprojektowano poprzez studzienkę rewizyjną. Zaprojektowano wpusty uliczne z osadnikiem (o głębokości czynnej 0,95 m) o średnicy Ø 500 mm – 23 szt. Zaprojektowano wpusty żeliwne z ¾ kołnierza na zawiasach klasy D400. Zestawienie wpustów ulicznych d = 500 mm przedstawiono w tabeli w załączniku nr 2. Wpust uliczny pokazano na rysunku nr 9. Separator zanieczyszczeń Na kanale deszczowym zaprojektowano separator zanieczyszczeń przeznaczony do przechwytywania substancji ropopochodnych lżejszych od wody, przede wszystkim płynnych węglowodorów (oleje, nafta, benzyna) oraz zanieczyszczeń stałych, cięższych od wody (żwir, piasek, szlam). Korpus separatora stanowi studnia betonowa o średnicy wew. 1500 mm. Studnia ta wykonana jest z prefabrykowanych elementów betonowych i żelbetowych, wykonanych z betonu C35/45, wodoszczelnego W8, o nasiąkliwości do 5%, mrozoodpornego F‐150, spełniającego normy PN‐EN 1917. Wnętrze separatora podzielone jest na trzy komory: dopływową, separacji i odpływową. Komora separacji jest standardowo wyposażona w pakiet lamelowy wspomagający separację grawitacyjną. Część osadowa znajduje się w pierwszej i drugiej komorze pod pakietem lamelowym. Wysokość separatora dostosowana jest do zagłębienia kanału doprowadzającego ścieki poprzez regulowanie nadstawkami stanowiącymi betonowe kręgi nadbudowy z włazami żeliwnymi klasy B125 o średnicy d=800 mm. Separator należy posadowić na podbudowie z betonu B7,5 gr. 10 cm. W przypadku wystąpienia wysokiego poziomu wód gruntowych – sposób posadowienia powinien uwzględniać możliwość wyporu studni. W sytuacji, gdy siła wyporu przewyższa ciężar pustej studni, należy wykonać odsadzkę przeciwwyporową lub specjalną płytę, do której należy ją zakotwić. Mając na uwadze występujące uwarunkowania lokalizacyjne, w celu umożliwienia wykonywania robót związanych z posadowieniem separatora projektuje się jego wykonanie w zamkniętych ściankach szczelnych z profili stalowych poprzez wciskanie z zastosowaniem rozpór w celu wzmocnienia konstrukcji. Po wykonaniu ścianki szczelnej należy wybrać grunt do projektowanej rzędnej podkładu betonowego. W początkowej fazie wybierania piasku występującą w wykopie wodę gruntową odpompować za pomocą pompy przenośnej (szlamowej). Wykop prowadzić odpowiednim sprzętem mechanicznym oraz ręcznie (odspajanie gruntu od ścian profili stalowych) z zachowaniem wymaganej ostrożności. Po uzyskaniu projektowanej rzędnej dna wykopu wykonać podkład betonowy oraz zabudować zbiornik. Po wykonaniu prac oraz zasypaniu zabudowanych obiektów ścianki szczelne należy zdemontować. „Odwodnienie drogi powiatowej nr 1883P - ulica Dusznicka w m. Podrzewie gm. Duszniki” – proj. budowlano-wykonawczy
6
RAL Projektowanie - Konsulting
65 – 246 Zielona Góra, ul. Podgórna 99a,
Czyszczenie separatora może odbywać się z powierzchni terenu i nie wymaga schodzenia do wnętrza urządzenia. Kontrolę stanu technicznego urządzenia należy wykonywać raz ba rok. Kontrolę ilości zgromadzonych zanieczyszczeń raz na pół roku. Separator przedstawiono na rys. nr 7. Wylot do rowu Wylot do rowu zaprojektowano w postaci prefabrykowanej konstrukcji betonowej o wym. w rzucie 1,17 x 0,88 m i wysokości cał. 2,13 m m. Na wylocie kanału Ø 400 zainstalować kratę metalową wymiarach 600 x 550 mm. Mocowanie kraty za pomocą kotew rozporowych. Umocnienie skarp wylotu materacami gabionowymi min. 1 m przed i za wylotem. Rysunek wylotu pokazano na rys. nr 8. 8. PRÓBA SZCZELNOŚCI PRZEWODÓW KANALIZACYJNYCH Kanalizacja powinna być poddana badaniom w zakresie szczelność na eksfiltrację ścieków do gruntu i infiltrację wód gruntowych do kanału sanitarnego. Kontrolę szczelności należy przeprowadzić zgodnie z normą PN – EN 1610 – Budowa i badania przewodów kanalizacyjnych przy wykorzystaniu ciśnień powietrza lub wody odpowiednio do ustalonych w normie ciśnień i czasów próbnych. 9. SKRZYŻOWANIA projektowanej sieci deszczowej z istniejącym uzbrojeniem 1. Skrzyżowania projektowanych sieci z gazociągami Skrzyżowania projektowanej sieci z istniejącymi gazociągami zaprojektowano zgodnie z PN‐
91/M‐34501. Sieci zaprojektowano, zachowując min. odległość pionową pomiędzy rurociągami 0,3m. Odległości poziome projektowanych sieci od gazociągów zaprojektowano, zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 30 lipca 2001r. 2. Skrzyżowania i zbliżenia projektowanych sieci z kablami energetycznymi W przypadku kolizji projektowanej sieci z istniejącymi kablami energetycznymi zaprojektowano:  na kablach niskiego napięcia rury ochronne o średnicy 110,  na kablach średniego napięcia rury ochronne o średnicy 160, o długości jednostkowej L = 3,0 m. Zbliżenia i skrzyżowana z kablami i słupami energetycznymi wykonać zgodnie z normami PN‐
76/E‐5125 i PN‐E‐05100‐1. 3. Skrzyżowania sieci z kablami telekomunikacyjnymi W przypadku kolizji projektowanych sieci z istniejącymi kablami telekomunikacyjnymi zaprojektowano rury ochronne o średnicy 110 o długości jednostkowej L = 3,0 m. „Odwodnienie drogi powiatowej nr 1883P - ulica Dusznicka w m. Podrzewie gm. Duszniki” – proj. budowlano-wykonawczy
7
RAL Projektowanie - Konsulting
65 – 246 Zielona Góra, ul. Podgórna 99a,
10. WYKOPY I SPOSÓB WYKONANIA ROBÓT Rury należy układać w wykopie wąskoprzestrzennym umocnionym. Technologia transportu, składowania, układania, łączenia, sprawdzania szczelności i zasypywania rur ściśle wg instrukcji układania rur wybranego producenta. W zależności od rodzaju gruntu pod rurami należy wykonać podsypkę z piasku o grubości 10 cm. Tam gdzie podłoże jest piaszczyste oraz: ‐ nie występują cząstki o wymiarach powyżej 20 mm, ‐ materiał nie jest zmrożony, ‐ nie występują ostre kamienie lub inne przedmioty mogące uszkodzić rurę, nie ma konieczności wykonywania podsypki i rury ułożyć bezpośrednio na wyrównanym podłożu rodzimym z ręcznym wyprofilowaniem dna wykopu. Jeśli w dnie wykopu występują kamienie o wielkości powyżej 60 mm lub podłoże jest skalne, wysokość obsypki powinna wzrosnąć do 15 cm. Jeżeli wykop zostanie przegłębiony, to jego dno należy wzmocnić przez wykonanie ławy żwirowej o wysokości 0,2 m (po zagęszczeniu). Rurociągi układać na nienaruszonym gruncie rodzimym, jeżeli jest to grunt żwirowo‐
piaskowy. Kruszywo do podsypki (piasek,żwir) winno spełniać następujący warunek: pozostałości na sicie 0,75 mm nie mogą przekraczać 15%. Należy zagwarantować rurze dostateczne podparcie ze wszystkich stron poprzez obsypkę rurociągu, wykonaną natychmiast po przeglądzie technicznym. Obsypka musi być prowadzona aż do uzyskania warstwy o grubości przynajmniej 0,30 m (po zagęszczeniu) powyżej wierzchu rury. W obsypce znajdującej się bezpośrednio wokół rury wielkość kamieni nie powinna przekraczać 10% średnicy rury t.j. 0,015 m. Podczas wykonywanych prac zwrócić uwagę na zabezpieczenie rur przed przemieszczeniem się podczas wypełniania wykopu i zagęszczania gruntu. Aby uniknąć osiadania gruntu w drodze zasypkę zagęścić do min. 95% zmodyfikowanej wartości Proctora. Poza obsypką pozostała część wypełnienia może być wykonana z gruntu rodzimego zgodnie z zaleceniami, jeżeli maksymalna wielkość cząstek nie przekracza 0,03 m. Zagęszczanie przeprowadzać co 0.30 m. Zagęszczenie zasypki nie jest wymagane w terenie zielonym. Teren po wykonaniu robót należy doprowadzić do stanu pierwotnego. Odwodnienie wykopów Zaprojektowano odwodnienie wykopów za pomocą pompowania powierzchniowego. W dnie wykopu należy wykonać studzienkę zbiorczą, w której umieszczona zostanie pompa zanurzeniowa. Każdorazowo sposób odwadniania należy dobrać do aktualnie panujących warunków gruntowo‐wodnych i uzgodnić go z projektantem i inspektorem nadzoru. Wodę z odwodnienia wykopów należy odprowadzić rurociągiem tymczasowym do najbliższego rowu bądź kanalizacji deszczowej. Kładki W miejscach istniejących ciągów pieszych przewidzieć kładki dla pieszych. „Odwodnienie drogi powiatowej nr 1883P - ulica Dusznicka w m. Podrzewie gm. Duszniki” – proj. budowlano-wykonawczy
8
RAL Projektowanie - Konsulting
65 – 246 Zielona Góra, ul. Podgórna 99a,
Przy pracach wykonywanych na jezdni należy ustawić znaki ostrzegawcze oraz barierki z lampami pulsującymi. 11. UWAGI KOŃCOWE 1. Rury z PVC układać zgodnie z warunkami montażu podanymi w opisie technicznym oraz w instrukcji montażowej producenta rur. 2. Przed zasypaniem kanałów zgłosić do odbioru technicznego w obecności przedstawiciel Urzędu Miejskiego w Świebodzinie i zinwentaryzować geodezyjnie. Sieć wyłączoną z eksploatacji należy zgłosić do ośrodka geodezyjnego jako nieczynną. 3. Roboty wykonywać zgodnie z zasadami i przepisami BHP, Prawem Budowlanym i sztuką inżynierską. 4. W miejscach występowania istniejącego uzbrojenia podziemnego roboty ziemne i montażowe należy prowadzić ze szczególną ostrożnością i w porozumieniu z właścicielami lub użytkownikami tych sieci. 5. W razie zaistnienia trudności w trakcie realizacji zadania inwestycyjnego należy powiadomić projektanta i inwestora. 6.
Jakiekolwiek zmiany dotyczące spadków i zagłębień na sieciach będą korygowane na etapie wykonywania prac budowlanych. Zmiany te mogą wynikać z nieznanych rzędnych sieci istniejących. Opracował: mgr inż. Bożena Markowska „Odwodnienie drogi powiatowej nr 1883P - ulica Dusznicka w m. Podrzewie gm. Duszniki” – proj. budowlano-wykonawczy
9
Załącznik nr 1
ZESTAWIENIE PROJEKTOWANYCH STUDNI BETONOWYCH ø1000 mm
RT
RzK1
RzK1/1
RzK2
RzK3
RzK3/1
RzK4
RzK4/1
D1
D2
D3
D4
H
H2
H3
H4
[mm]
[mm]
[mm]
[mm]
[m]
[m]
[m]
[m]
400
-
315
400
1,51
0,00
0,00
0,00
-
315
315
-
200
1,59
0,00
0,00
0,00
-
315
315
-
200
1,70
0,00
0,00
0,00
Lp
Nr studni
Typ kinety
1
S2
dopływ PiL
91,66
90,15
-
-
90,15
-
90,15
-
2
S3
dopływ L
91,83
90,24
-
90,24
-
-
90,44
3
S4
dopływ L
92,03
90,33
-
90,33
-
-
90,53
4
S5
dopływ P
92,46
90,48
-
90,48
90,96
-
-
-
315
315
200
-
1,98
0,00
0,00
0,00
5
S6
dopływ PiL
92,64
90,57
-
90,57
91,13
-
91,13
-
315
315
200
200
2,07
0,00
0,00
0,00
6
S7
dopływ PiL
92,74
90,69
-
90,69
91,24
-
91,24
-
315
315
200
200
2,05
0,00
0,00
0,00
7
S8
przelot
92,81
90,80
-
90,80
-
-
-
-
315
315
-
-
2,01
0,00
0,00
0,00
8
S9
dopływ PiL
92,87
90,90
-
90,90
91,32
-
91,32
-
315
315
200
200
1,97
0,00
0,00
0,00
9
S10
przelot
92,96
91,03
-
91,03
-
-
-
-
315
315
-
-
1,93
0,00
0,00
0,00
10
S11
przelot
93,03
91,16
-
91,16
-
-
-
-
315
315
-
-
1,87
0,00
0,00
0,00
11
S12
dopływ L
92,79
91,34
-
91,34
-
-
91,34
-
315
315
-
200
1,45
0,00
0,00
0,00
12
S13
dopływ L
92,50
91,46
-
91,46
-
-
91,46
-
315
315
-
200
1,04
0,00
0,00
0,00
13
S14
dopływ P
91,64
90,13
-
90,13
90,13
-
-
-
315
315
200
-
1,51
0,00
0,00
0,00
14
S15
dopływ Li P
92,21
90,68
-
90,68
90,68
-
90,68
-
315
315
200
200
1,53
0,00
0,00
0,00
15
S16
dopływ Li P
94,07
92,67
-
92,67
92,67
-
92,67
-
315
315
200
200
1,40
0,00
0,00
0,00
16
S17
dopływ Li P
95,85
93,85
-
93,85
94,35
-
94,35
-
315
315
200
200
2,00
0,00
0,00
0,00
[m n.p.m.] [m n.p.m.] [m n.p.m.] [m n.p.m.] [m n.p.m.] [m n.p.m.] [m n.p.m.] [m n.p.m.]
ZESTAWIENIE PROJEKTOWANYCH STUDNI TWORZYWOWYCH ø600 mm
Lp
Nr studni
Typ kinety
1
S1
kineta dopływowa 90
RT
RzK1
RzK1/1
RzK2
RzK3
RzK3/1
RzK4
RzK4/1
[m n.p.m.] [m n.p.m.] [m n.p.m.] [m n.p.m.] [m n.p.m.] [m n.p.m.] [m n.p.m.] [m n.p.m.]
91,60
90,12
-
90,12
-
-
90,13
-
D1
D2
D3
D4
H
H2
H3
H4
[mm]
[mm]
[mm]
[mm]
[m]
[m]
[m]
[m]
400
400
-
400
1,48
0,00
0,00
0,00
