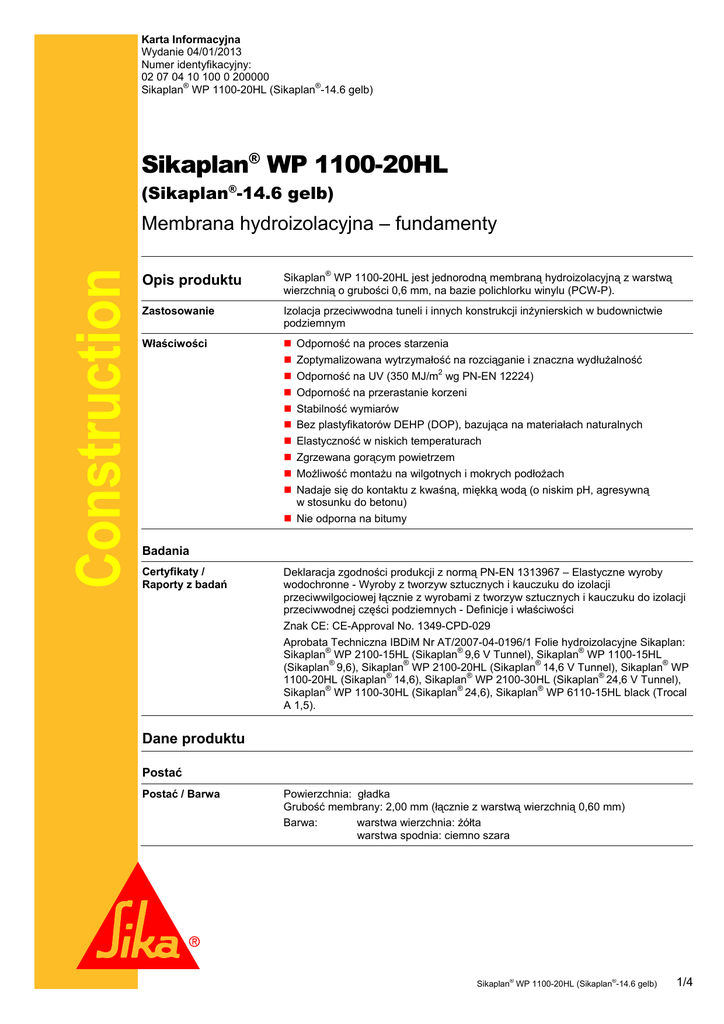

Sikaplan® WP 1100-20HL

Karta Informacyjna
Wydanie 04/01/2013
Numer identyfikacyjny:
02 07 04 10 100 0 200000
Sikaplan® WP 1100-20HL (Sikaplan®-14.6 gelb)
Sikaplan® WP 1100-20HL
(Sikaplan®-14.6 gelb)
Construction
Membrana hydroizolacyjna – fundamenty
Opis produktu
Sikaplan® WP 1100-20HL jest jednorodną membraną hydroizolacyjną z warstwą
wierzchnią o grubości 0,6 mm, na bazie polichlorku winylu (PCW-P).
Zastosowanie
Izolacja przeciwwodna tuneli i innych konstrukcji inżynierskich w budownictwie
podziemnym
Właściwości










Odporność na proces starzenia
Zoptymalizowana wytrzymałość na rozciąganie i znaczna wydłużalność
2
Odporność na UV (350 MJ/m wg PN-EN 12224)
Odporność na przerastanie korzeni
Stabilność wymiarów
Bez plastyfikatorów DEHP (DOP), bazująca na materiałach naturalnych
Elastyczność w niskich temperaturach
Zgrzewana gorącym powietrzem
Możliwość montażu na wilgotnych i mokrych podłożach
Nadaje się do kontaktu z kwaśną, miękką wodą (o niskim pH, agresywną
w stosunku do betonu)
 Nie odporna na bitumy
Badania
Certyfikaty /
Raporty z badań
Deklaracja zgodności produkcji z normą PN-EN 1313967 – Elastyczne wyroby
wodochronne - Wyroby z tworzyw sztucznych i kauczuku do izolacji
przeciwwilgociowej łącznie z wyrobami z tworzyw sztucznych i kauczuku do izolacji
przeciwwodnej części podziemnych - Definicje i właściwości
Znak CE: CE-Approval No. 1349-CPD-029
Aprobata Techniczna IBDiM Nr AT/2007-04-0196/1 Folie hydroizolacyjne Sikaplan:
®
®
®
Sikaplan WP 2100-15HL (Sikaplan 9,6 V Tunnel), Sikaplan WP 1100-15HL
®
®
®
®
(Sikaplan 9,6), Sikaplan WP 2100-20HL (Sikaplan 14,6 V Tunnel), Sikaplan WP
®
®
®
1100-20HL (Sikaplan 14,6), Sikaplan WP 2100-30HL (Sikaplan 24,6 V Tunnel),
®
®
®
Sikaplan WP 1100-30HL (Sikaplan 24,6), Sikaplan WP 6110-15HL black (Trocal
A 1,5).
Dane produktu
Postać
Postać / Barwa
Powierzchnia: gładka
Grubość membrany: 2,00 mm (łącznie z warstwą wierzchnią 0,60 mm)
Barwa:
warstwa wierzchnia: żółta
warstwa spodnia: ciemno szara
Sikaplan® WP 1100-20HL (Sikaplan®-14.6 gelb)
1/4
Opakowanie
Wymiar rolki: 2,20 m (szerokość) x długość 20,00 m
2
Ciężar jednostkowy: 2,60 kg/m
Składowanie
Warunki składowania /
Czas składowania
Rolki muszą być składowane w oryginalnych opakowaniach, w pozycji poziomej, w
suchych i chłodnych warunkach. Materiał należy chronić przed bezpośrednim
działaniem promieni słonecznych, deszczu, śniegu, lodu itp. Produkt nie traci
swoich właściwości gdy jest prawidłowo składowany.
Dane techniczne
Dokument odniesienia
PN-EN 13967 (2006)
1349-CPD-029
Widoczne defekty
Spełnia
PN-EN 1850-2
Równość krawędzi
≤ 75 mm / 10 m
PN-EN 1848-2
Masa powierzchniowa
2,60 (-5/+10%) kg/m²
PN-EN 1849-2
Grubość
2,00 (-5/+10%) mm
PN-EN 1849-2
Wodoszczelność
Spełnia
Odporność
na uderzenie
≥ 750 mm
Wodoszczelność
po starzeniu
Spełnia
PN-EN 1296 (12 tygodni)
PN-EN 1928 B (24h/60kPa)
Wodoszczelność
po agresji chemicznej
Spełnia
PN-EN 1847 (28d/+23°C)
PN-EN 1928 B (24h/60kPa)
Przyspieszone starzenie
w środowisku
alkalicznym,
wytrzymałość na
rozciąganie
Spełnia
Załącznik C (24 tygodnie / +90°C)
PN-EN 12311-2
Kompatybilność
z bitumami
Brak określonych właściwości
Wytrzymałość
na przebicie
≥ 500 N
Wytrzymałość złącza
≥ 1100 N / 50 mm
PN-EN 1928 B (24h/60kPa)
PN-EN 12691
PN-EN 1548 (28d/+70°C)
PN-EN 1928 A
PN-EN 12310-1
PN-EN 12317-2
2
Wytrzymałość
na rozciąganie
Podłużnie:
Poprzecznie:
≥ 15 N/mm
2
≥ 14 N/mm
PN-EN 12311-2
PN-EN 12311-2
Wydłużenie
Podłużnie:
Poprzecznie:
≥ 300 %
≥ 280 %
PN-EN 12311-2
PN-EN 12311-2
Przepuszczalność pary
wodnej
µ = 18 000 (± 5 000)
Odporność na
obciążenia statyczne
≥ 20 kg
PN-EN 12730 (metoda B, 24h/20 kg)
Reakcja na ogień
Klasa E
PN-EN 13501-1
PN-EN 1931 (+23°C / 75% w.w.)
Informacje
o systemie
Struktura systemu
Produkty pomocnicze:
Sikaplan® WP Disc krążki do montażu elementów
®
Sikaplan WP Protection sheet
®
Sika Waterbars WP, Types AR and DR do montażu elementów i
wykonywania wodoszczelnych połączeń betonu.
Szczegóły aplikacji
Jakość podłoża
Beton układany na miejscu:
Podłoże musi być jednorodne, mocne, czyste i suche, bez zanieczyszczeń od
olejów, smarów, bez pyłu i luźnych cząstek.
Sikaplan® WP 1100-20HL (Sikaplan®-14.6 gelb)
2/4
Beton nanoszony natryskiem:
Nierówności podłoża nie powinny przekraczać stosunku 5 : 1 (długość : głębokość),
a promień wyoblenia powierzchni nie może być mniejszy niż 20 cm. Na powierzchni
betonu natryskowego nie może znajdować się kruszywo łamane. Wszelkie
®
przecieki wody muszą zostać uszczelnione zaprawami tamponażowymi Sika , lub
®
osuszone przy pomocy Sika FlexoDrain. Wszędzie tam gdzie konieczne jest
uzyskanie gładkiego podłoża zaleca się wykonanie dodatkowej warstwy
drobnoziarnistego torkretu o minimalnej grubości 5 cm z kruszywem o uziarnieniu
maksymalnie 4 mm. Elementy stalowe (pręty, siatki, kotwy itd.) muszą także zostać
pokryte warstwą torkretu o grubości minimum 5 cm.
Podłoże betonowe nakładane natryskiem musi być oczyszczone (bez luźnych
cząstek, gwoździ, drutów itd.).
Warunki aplikacji /
Ograniczenia
Temperatura podłoża
Minimum 0°C / Maksimum +35°C
Temperatura otoczenia
Minimum +5°C / Maksimum +35°C
Maksymalna temperatura +30°C (woda)
otoczenia - cieczy
Instrukcja aplikacji
Sposoby aplikacji /
Narzędzia
Procedura montażu:
Membranę można układać swobodnie i mocować mechanicznie do podłoża
zgodnie z instrukcją montażu firmy Sika®.
Połączenia membran muszą być zgrzewane za pomocą elektrycznych zgrzewarek
ręcznych (pistolety do zgrzewania i wałki dociskowe) lub automatycznych z
możliwością indywidualnego ustawienia i elektronicznej kontroli temperatury
zgrzewania (takie jak np. urządzenia: ręczne: Leister Triac PID / automatyczne:
Leister Twinny S / półautomatyczne: Leister Triac Drive).
Należy stosować Sika-Trocal® Cleaner 2000 do przygotowania miejsc zgrzewów i
oczyszczenia lekko zabrudzonych powierzchni membrany.
Parametry zgrzewania takie jak: prędkość i temperatura należy ustalić w
warunkach budowy przed przystąpieniem do prac.
Uwagi do stosowania /
Ograniczenia
Wszelkie prace instalacyjne muszą być wykonywane wykonawców z odpowiednim
doświadczeniem, wyszkolonych przez firmę Sika.
Membrana nie jest odporna na stały kontakt z materiałami zawierającymi bitumy oraz
tworzywami innymi niż PCW – w takich przypadkach konieczne jest zastosowanie
2
geotekstylnej warstwy oddzielającej (> 300 g/m ).
®
Sikaplan WP 1100-20HL nie może być stosowana jako tunelowa membrana
hydroizolacyjna w przypadku stałego oddziaływania wody o temperaturze powyżej
+30°C oraz oddziaływania zanieczyszczeń lub ścieków.
Wodoszczelność konstrukcji powinna zostać sprawdzona po zakończeniu prac
izolacyjnych zgodnie z wymaganiami specyfikacji zamawiającego.
Membrana nie jest odporna na promieniowanie UV i nie powinna być montowana w
miejscach stale narażonych na promieniowanie UV i działanie warunków
atmosferycznych.
Uwaga
Wszelkie podane dane techniczne bazują na próbach i testach laboratoryjnych.
Praktyczne wyniki pomiarów mogą nie być identyczne w związku z okolicznościami,
na które producent nie ma wpływu.
Ochrona zdrowia
i środowiska
Produkt ten jest wyrobem w rozumieniu Artykułu 3.3 Regulacji Komisji Europejskiej
Nr 1907/2006. Zgodnie z Artykułem 31 Regulacji Komisji Europejskiej
Nr 1907/2006 Karta Charakterystyki nie jest konieczna do wprowadzenia produktu na
rynek oraz do jego transportu. Produkt nie stwarza zagrożenia dla środowiska
naturalnego jeśli jest prawidłowo stosowany.
Sikaplan® WP 1100-20HL (Sikaplan®-14.6 gelb)
3/4
REACH
Przepisy Wspólnoty Europejskiej dotyczące chemikaliów i ich bezpiecznego
użycia (REACH: EC 1907/2006)
Materiał ten odpowiada wymaganiom w rozumieniu przepisu Regulacji Komisji
Europejskiej Nr 1907/2006. (REACH). Nie zawiera substancji, które mają skłonność
do uwalniania się z materiału w normalnych lub przewidywalnych warunkach jego
użycia. W związku z powyższym, nie ma obowiązku rejestracji ze względu na
substancje w materiale w rozumieniu Artykułu 7.1 Przepisu.
Na podstawie aktualnie posiadanej wiedzy, materiał ten nie zawiera SVHC
(substances of very high koncern = substancje bardzo wysokiej troski), według listy
propozycji opublikowanej przez European Chemicals Agency, w stężeniu większym
niż 0.1 % wagowo.
Construction
Uwagi prawne
Informacje, a w szczególności zalecenia dotyczące działania i końcowego
zastosowania produktów Sika są podane w dobrej wierze, przy uwzględnieniu
aktualnego stanu wiedzy i doświadczenia Sika i odnoszą się do produktów
składowanych, przechowywanych i używanych zgodnie z zaleceniami podanymi
przez Sika. Z uwagi na występujące w praktyce zróżnicowanie materiałów,
substancji, warunków i sposobu ich używania i umiejscowienia, pozostające
całkowicie poza zakresem wpływu Sika, właściwości produktów podane
w informacjach, pisemnych zaleceniach i innych wskazówkach udzielonych przez
Sika nie mogą być podstawą do przyjęcia odpowiedzialności Sika w przypadku
używania produktów niezgodnie z zaleceniami podanymi przez Sika. Użytkownik
produktu jest obowiązany do używania produktu zgodnie z jego przeznaczeniem
i zaleceniami podanymi przez firmę Sika. Prawa własności osób trzecich muszą być
przestrzegane. Wszelkie zamówienia są realizowane zgodnie z aktualnie
obowiązującymi Ogólnymi Warunkami Sprzedaży Sika, dostępnymi na stronie
internetowej www.sika.pl, które stanowią integralną część wszystkich umów
zawieranych przez Sika. Użytkownicy są obowiązani przestrzegać wymagań
zawartych w aktualnej Karcie Informacyjnej użytkowanego produktu. Kopię aktualnej
Karty Informacyjnej Produktu Sika dostarcza Użytkownikowi na jego żądanie.
