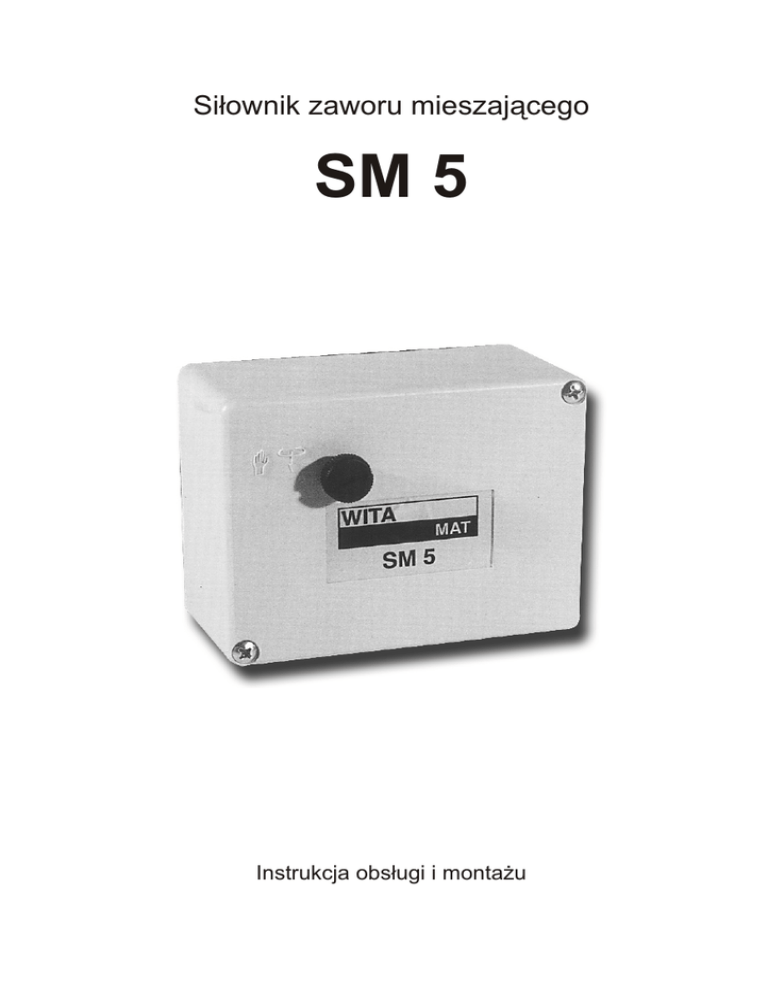

Si³ownik zaworu mieszaj¹cego
SM 5
Instrukcja obs³ugi i monta¿u
Si³ownik SM 5
Si³owniki z typoszeregu SM 5 charakteryzuj¹ siê kompaktow¹ budow¹ i solidnym
wykonaniem. Pod obudow¹ z tworzywa sztucznego umieszczone s¹: przek³adnia o
maksymalnym momencie obrotowym 6Nm lub 10 Nm, silnik synchroniczny, dwie
przestawne krzywki wy³¹czników krañcowych oraz listwa zaciskowa.
Monta¿ i obs³uga
Monta¿ si³ownika mo¿e dokonywaæ tylko instalator posiadaj¹cy wa¿ne uprawnienia i
odpowiednie przygotowanie merytoryczne. Bezwzglêdnie nie wolno montowaæ
si³owników osobom postronnym, nie posiadaj¹cym specjalistycznej wiedzy
dotycz¹cej si³owników elektrycznych, ich zasady pracy oraz zasad pod³¹czenia z
automatyk¹ instalacji. Dziêki uniwersalnym lub specjalnym adapterom lub ró¿nym
wa³kom napêdowym monta¿ SM 5 jest praktycznie mo¿liwy wszêdzie gdzie jest to
wymagane. Rêczne przestawienie zaworu mieszaj¹cego nastêpuje poprzez
wciœniêcie czarnego, plastikowego pokrêt³a znajduj¹cego siê na przedniej stronie
si³ownika i obrót . K¹t obrotu si³ownika SM 5 fabrycznie ustawiony jest na 900.
Fabrycznie si³ownik SM5 wyposa¿ony jest w adapter nr 50 przeznaczony do monta¿u
na ¿eliwnych zaworach mieszaj¹cych typu H firmy WITA . Sposób monta¿u si³ownika
na zaworze jest rozrysowany krok po kroku i znajduje siê w woreczku razem z
odpowiednim adapterem. W celu monta¿u na zaworach mieszaj¹cych innych
producentów oferujemy specjalne adaptery (patrz tabela). Zawory mieszaj¹ce, na
których zamontowane s¹ si³owniki nale¿y przed rozpoczêciem ka¿dego sezonu
grzewczego „rozruszaæ”, tzn. sprawdziæ czy podczas okresu przestoju centralnego
ogrzewania nie nast¹pi³o zapieczenie serca zaworu. Czynnoœæ powy¿sza mo¿e
uchroniæ si³ownik przed zniszczeniem przek³adni zêbatej.
Dane techniczne
Typ
Moment obrotowy
Napiêcie zasilania
SM 5
6 Nm
230 V 50 Hz
24 V 50 Hz
SM 5
10 Nm
230 V 50 Hz
24 V 50 Hz
K¹t obrotu
900
900
60 s, 150 s, 210 s
60 s, 150 s, 210 s
Czas obrotu o k¹t 900
IP 51
IP 51
Rodzaj ochrony
1
1
Klasa ochrony
Wszystkie czasy i napiêcia zasilania mog¹ byæ ze sob¹ kombinowane.
Wyposa¿enie dodatkowe
Na ¿yczenie:
Trzeci wy³¹cznik krañcowy ( 3A / 250 V)
Specjalne adaptery przeznaczone dla ró¿nych mieszaczy
Adapter nr 50
Dla mieszaczy: WITA typu Minimix i H Ms
Adapter nr 52
Dla mieszaczy: Holter BR
Adapter nr 54
Dla mieszaczy: PAW Ms - H
Adapter nr 51
Dla mieszaczy: WITA typu H wykonanych z
¿eliwa, w tym zespo³y WITA Bloc
Adapter nr 53
Dla mieszaczy: Landis & Gyr, Elesta (seria G),
ESBE / PAW, Danfoss HRE
Ustawienie dodatkowego wy³¹cznika krañcowego
Umieœciæ wkrêtak p³aski w naciêciu tarczy krzywkowej dla dodatkowego wy³¹cznika
krañcowego i nastêpnie ruchem obrotowym przesun¹æ tarczê krzywkow¹ w ¿¹dan¹
pozycjê.
Schemat wymiarowy
Rêczne
przestawienie
si³ownika
Po³¹czenie elektryczne
Siownik SM 5 nale¿y pod³¹czyæ zawsze wed³ug za³¹czonych rysunków.
Plan pod³¹czenia SM 5
Przewód 4 x 0.75 Æ
Plan pod³¹czenia SM 5 z dodatkowym
wy³¹cznikiem krañcowym
Przewód 7 x 0.75 Æ
Przewód zerowy zawsze pod³¹czamy na zacisku N .
Napiêcie na zacisku
powoduje prawe obroty wa³u si³ownika .
Napiêcie na zacisku
powoduje lewe obroty wa³u si³ownika.
Zmiany kierunków obrotów mo¿na dokonaæ poprzez zamianê przewodów na
zaciskach.
UWAGA!
Fazy i zero nie mog¹ byæ zamieniane.
