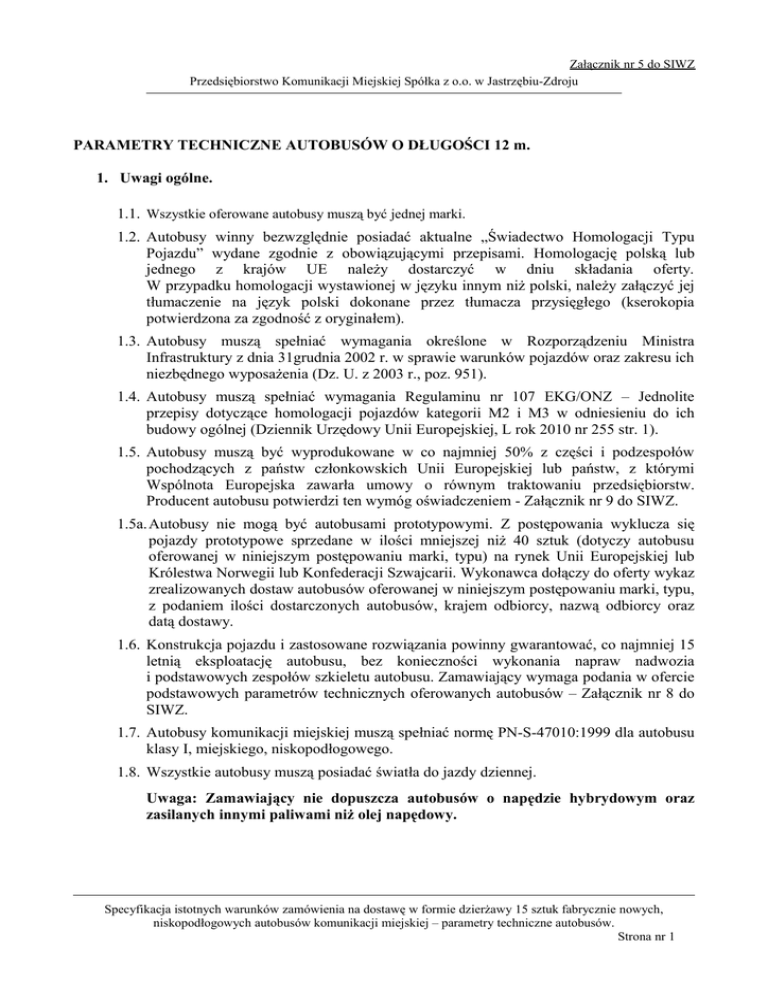

PARAMETRY TECHNICZNE AUTOBUSÓW O DŁUGOŚCI 12 m.
1. Uwagi ogólne.
1.1. Wszystkie oferowane autobusy muszą być jednej marki.
1.2. Autobusy winny bezwzględnie posiadać aktualne „Świadectwo Homologacji Typu
Pojazdu” wydane zgodnie z obowiązującymi przepisami. Homologację polską lub
jednego z krajów UE należy dostarczyć w dniu składania oferty.
W przypadku homologacji wystawionej w języku innym niż polski, należy załączyć jej
tłumaczenie na język polski dokonane przez tłumacza przysięgłego (kserokopia
potwierdzona za zgodność z oryginałem).
1.3. Autobusy muszą spełniać wymagania określone w Rozporządzeniu Ministra
Infrastruktury z dnia 31grudnia 2002 r. w sprawie warunków pojazdów oraz zakresu ich
niezbędnego wyposażenia (Dz. U. z 2003 r., poz. 951).
1.4. Autobusy muszą spełniać wymagania Regulaminu nr 107 EKG/ONZ – Jednolite
przepisy dotyczące homologacji pojazdów kategorii M2 i M3 w odniesieniu do ich
budowy ogólnej (Dziennik Urzędowy Unii Europejskiej, L rok 2010 nr 255 str. 1).
1.5. Autobusy muszą być wyprodukowane w co najmniej 50% z części i podzespołów
pochodzących z państw członkowskich Unii Europejskiej lub państw, z którymi
Wspólnota Europejska zawarła umowy o równym traktowaniu przedsiębiorstw.
Producent autobusu potwierdzi ten wymóg oświadczeniem - Załącznik nr 9 do SIWZ.
1.5a.Autobusy nie mogą być autobusami prototypowymi. Z postępowania wyklucza się
pojazdy prototypowe sprzedane w ilości mniejszej niż 40 sztuk (dotyczy autobusu
oferowanej w niniejszym postępowaniu marki, typu) na rynek Unii Europejskiej lub
Królestwa Norwegii lub Konfederacji Szwajcarii. Wykonawca dołączy do oferty wykaz
zrealizowanych dostaw autobusów oferowanej w niniejszym postępowaniu marki, typu,
z podaniem ilości dostarczonych autobusów, krajem odbiorcy, nazwą odbiorcy oraz
datą dostawy.
1.6. Konstrukcja pojazdu i zastosowane rozwiązania powinny gwarantować, co najmniej 15
letnią eksploatację autobusu, bez konieczności wykonania napraw nadwozia
i podstawowych zespołów szkieletu autobusu. Zamawiający wymaga podania w ofercie
podstawowych parametrów technicznych oferowanych autobusów – Załącznik nr 8 do
SIWZ.
1.7. Autobusy komunikacji miejskiej muszą spełniać normę PN-S-47010:1999 dla autobusu
klasy I, miejskiego, niskopodłogowego.
1.8. Wszystkie autobusy muszą posiadać światła do jazdy dziennej.
Uwaga: Zamawiający nie dopuszcza autobusów o napędzie hybrydowym oraz
zasilanych innymi paliwami niż olej napędowy.
Specyfikacja istotnych warunków zamówienia na dostawę w formie dzierżawy 15 sztuk fabrycznie nowych,
niskopodłogowych autobusów komunikacji miejskiej – parametry techniczne autobusów.
Strona nr 1
Załącznik nr 5 do SIWZ
Przedsiębiorstwo Komunikacji Miejskiej Spółka z o.o. w Jastrzębiu-Zdroju
2. Szczegółowe parametry techniczne autobusów.
Lp.
2.1.
2.1.1.
2.1.2.
Parametr techniczny
Opis
Wymiary zewnętrzne i pojemność autobusu
długość całkowita
od 11 800 do 12 200 mm
max 2.550 mm
szerokość całkowita
2.1.3.
wysokość całkowita
2.1.4.
całkowita ilość miejsc
2.2.
2.2.1.
materiały konstrukcji
nadwozia
2.2.2.
szyba czołowa
2.3.
max 3.250 mm
minimum 81 pasażerów, w tym maksymalna ilość miejsc
siedzących 29 (łącznie z kierowcą)
Konstrukcja nadwozia
Konstrukcja
nadwozia
oraz
poszycia
wykonane
z materiałów odpornych na korozję lub ze stali
o podwyższonej jakości, zabezpieczonej przed korozją
metodą kataforezy zanurzeniowej. Poszycie zewnętrzne
wykonane z materiałów odpornych na korozję lub ze stali
o podwyższonej jakości, dach stalowy.
Szyba czołowa dzielona trzyczęściowo, składająca się
z szyby górnej i dolnej podzielonej w osi pojazdu na część
prawą i lewą.
Przedział pasażerski
•
2.3.1.
przebieg i pokrycie
podłogi
2.3.2.
szerokość przejścia
2.3.3.
wysokość podłogi
niska podłoga na całej długości autobusu, bez stopni
poprzecznych wewnątrz pojazdu oraz bez stopni
w drzwiach autobusu;
• podłoga pokryta wykładziną antypoślizgową w kolorze
szarym lub innym ciemnym;
• wyróżnienie kolorem żółtym części podłogi w strefie
drzwi, w pasie o szerokości min. 300 mm od krawędzi
wejścia oraz w strefie poruszania się skrzydeł drzwi;
• wyróżnienie kolorem żółtym przestrzeni przy kabinie
kierowcy, będącej strefą ograniczenia widoczności
kierowcy;
• wyróżnienie kolorem żółtym powierzchni podłogi
przeznaczonej dla wózka inwalidzkiego z odpowiednim
znakiem graficznym na podłodze.
minimum 550 mm - pomiędzy nadkolami osi tylnej,
mierzona na wysokości 100 mm nad podłogą
w najwęższym miejscu
maksimum 340 mm - mierzona na progach drzwi (pojazd
ustawiony w pozycji do jazdy)
Specyfikacja istotnych warunków zamówienia na dostawę w formie dzierżawy 15 sztuk fabrycznie nowych,
niskopodłogowych autobusów komunikacji miejskiej – parametry techniczne autobusów.
Strona nr 2
Załącznik nr 5 do SIWZ
Przedsiębiorstwo Komunikacji Miejskiej Spółka z o.o. w Jastrzębiu-Zdroju
•
2.3.4.
poręcze
2.3.5.
ściany wewnętrzne
autobusu
2.3.6.
drzwi
2.3.7.
siedzenia pasażerskie
2.3.8.
oświetlenie wnętrza
przedziału pasażerskiego
koloru żółtego, charakteryzujące się dużą odpornością
na zarysowania, rozplanowane w sposób umożliwiający
przytrzymywanie się osób opuszczających miejsca
siedzące;
• poręcze poziome wyposażone w uchwyty wiszące do
trzymania się pasażerów podróżujących w pozycji
stojącej, zamontowane w sposób wykluczający ich
samodzielne przemieszczanie się;
• bariera ograniczająca przebywanie pasażerów na
przednim pomoście, oddzielająca kabinę kierowcy
i przednie skrzydło drzwi od przestrzeni pasażerskiej.
wykonane
z
płyt
jednostronnie
powlekanych,
wodoodpornych, łatwo zmywalnych, trudno palnych
• troje
drzwi
dwuskrzydłowych
w
układzie
2-2-2 o szerokości nie mniejszej niż 1200 mm,
otwieranych do wewnątrz, wyposażonych w
mechanizm automatycznego powrotnego otwierania
(system sterowania drzwiami elektroniczny, a rewers
elektropneumatyczny);
• sygnalizacja dźwiękowa zamykania drzwi;
• pierwsze skrzydło drzwi przednich może być
wyposażone w szybę ogrzewaną;
• sterowanie skrzydłami drzwi przednich niezależne dopuszcza się rozwiązanie polegające na blokadzie
przedniego skrzydła pierwszych drzwi;
• drzwi przednie muszą być wyposażone w zamek na
klucz zamykany z zewnątrz pojazdu, a pozostałe
zapewniać możliwość ryglowania od wewnątrz.
• siedzenia pasażerskie o ergonomicznym kształcie,
odporne
na
ścieranie
i
zabrudzenia
oraz
o powierzchniach utrudniających nanoszenie napisów
typu „graffiti”;
• kolorystyka jednakowa w całym pojeździe.
• jarzeniowe lub diodowe, charakteryzujące się łatwą
dostępnością obsługową;
• niezależne oświetlenie kabiny kierowcy.
Specyfikacja istotnych warunków zamówienia na dostawę w formie dzierżawy 15 sztuk fabrycznie nowych,
niskopodłogowych autobusów komunikacji miejskiej – parametry techniczne autobusów.
Strona nr 3
Załącznik nr 5 do SIWZ
Przedsiębiorstwo Komunikacji Miejskiej Spółka z o.o. w Jastrzębiu-Zdroju
•
•
•
2.3.9.
stanowisko do przewozu
osób niepełnosprawnych
i wózków dziecięcych
•
•
•
•
2.4.
usytuowane naprzeciw drugich drzwi stanowisko na
wózek dziecięcy i wózek inwalidzki z obowiązkowym
mocowaniem pasażera na wózku inwalidzkim,
umożliwiającym jego bezpieczny przewóz;
pochylnia (rampa) dla wózków inwalidzkich odkładana
ręcznie w drugich drzwiach;
przycisk sygnalizujący użycie pochylni (rampy),
mechaniczny, oznaczony właściwym symbolem,
umieszczony na wysokości umożliwiającej jego użycie
osobie na wózku inwalidzkim;
przycisk sygnalizujący użycie pochylni (rampy),
umieszczony na zewnątrz pojazdu, po prawej stronie
drzwi;
dodatkowy przycisk wewnątrz pojazdu umieszczony na
ścianie bocznej lub barierce, obok miejsca
przeznaczonego na wózek;
poręcze ułatwiające wejście do pojazdu osobie
o ograniczonej sprawności ruchowej - konstrukcja
poręczy musi umożliwiać swobodny wjazd i wyjazd
z pojazdu wózkiem inwalidzkim lub dziecięcym;
instrukcja użytkowania urządzenia podtrzymującego
wózek w języku polskim i angielskim (jasne litery na
ciemnym tle).
Układ napędowy
•
2.4.1.
silnik
2.4.2.
skrzynia biegów
o zapłonie samoczynnym, chłodzony cieczą, spełniający
normę min. EURO 5; autobus może być wyposażony
w system automatycznego dozowania oleju w silniku;
• pojemność skokowa w zakresie od 9 000 cm3 do 11 000
cm3
automatyczna, ze zintegrowanym zwalniaczem
2.5.
Układ pneumatyczny
•
2.5.1.
2.6.
wyposażenie układu
przewody układu wykonane ze stali nierdzewnej
i tworzywa o dużej wytrzymałości mechanicznej
i termicznej;
• osuszacz powietrza;
• separator wody;
• łatwo dostępne złącza do testowania oraz łatwy dostęp
do odwadniaczy;
• łatwo dostępny zawór umożliwiający napełnienie
układu ze źródła zewnętrznego.
Układ chłodzenia i ogrzewania
Specyfikacja istotnych warunków zamówienia na dostawę w formie dzierżawy 15 sztuk fabrycznie nowych,
niskopodłogowych autobusów komunikacji miejskiej – parametry techniczne autobusów.
Strona nr 4
Załącznik nr 5 do SIWZ
Przedsiębiorstwo Komunikacji Miejskiej Spółka z o.o. w Jastrzębiu-Zdroju
•
2.6.1.
wyposażenie układu
2.7.
2.7.1.
wentylacja naturalna
2.7.2.
okna
2.7.3.
wentylacja wymuszona
2.8.
2.8.1.
tablice kierunkowe
instalacja wodna - wykonana z materiału odpornego na
korozję;
• system
ogrzewania
przedziału
pasażerskiego
wyposażony w nagrzewnice i dmuchawy;
• urządzenie dodatkowe - podgrzewacz cieczy chłodzącej
zasilany z oddzielnego zbiornika paliwa;
• rury grzewcze wykonane z metali kolorowych lub stali
nierdzewnej – termoizolowane;
• ogrzewanie wnętrza powinno być uruchamiane
automatycznie, gdy temperatura powietrza wnętrza
przedziału pasażerskiego spadnie poniżej 5oC.
Układ wentylacji
okna i klapy dachowe. Minimum 2 szt. klap dachowych,
rozmieszczonych równomiernie na całej długości pojazdu.
• co najmniej 70% okien bocznych powinno posiadać
górną część przesuwną lub uchylną - warunek dotyczy
okien o szerokości min. 800 mm, niebędących
wyjściem awaryjnym;
• okna otwierane powinny być rozmieszczone
równomiernie na całej długości pojazdu – zalecane jest
naprzemienne rozmieszczenie okien po prawej
i lewej stronie;
• otwierana część przesuwna musi obejmować min. 30%
wysokości okna;
• część przesuwna musi być wyposażona w zamki
blokujące okno w pozycji zamkniętej.
wentylator przedni z filtrem powietrza oraz wentylatory
dachowe, które nie muszą być wyposażone w filtry
powietrza;
dopuszcza się możliwość wyposażenia pojazdu w układ
klimatyzacji przestrzeni pasażerskiej.
System informacji pasażerskiej
Tablice elektroniczne wykonane w technologii LED,
punkty
świetlne
koloru
bursztynowego,
układy
automatycznej regulacji natężenia świecenia w zależności
od warunków oświetlenia zewnętrznego. Muszą posiadać
funkcję oszczędności akumulatorów poprzez obniżenie
maksymalnego poziomu świecenia w czasie wyłączenia
silnika.
Specyfikacja istotnych warunków zamówienia na dostawę w formie dzierżawy 15 sztuk fabrycznie nowych,
niskopodłogowych autobusów komunikacji miejskiej – parametry techniczne autobusów.
Strona nr 5
Załącznik nr 5 do SIWZ
Przedsiębiorstwo Komunikacji Miejskiej Spółka z o.o. w Jastrzębiu-Zdroju
2.8.2.
tablica kierunkowa
przednia
2.8.3.
(uchylony)
•
•
−
−
umieszczona nad szybą przednią lub w jej części górnej;
liczba punktów świetlnych umożliwiająca oznaczenie:
numeru linii (3 znaki);
przystanku końcowego w jednym bądź dwóch
wierszach oraz przystanku pośredniego;
− możliwość prezentowania dodatkowych elementów
graficznych i wyróżniania wybranych elementów (np.
numeru linii).
•
2.8.4.
tablica kierunkowa
boczna
jedna sztuka umieszczona po prawej stronie pojazdu
w pobliżu drzwi środkowych;
• wymiary tablicy: min. 24×120 punktów świetlnych;
• liczba punktów świetlnych umożliwiająca oznaczenie:
− numeru linii (3 znaki);
− nazwy przystanku końcowego oraz trasy przejazdu
w sekwencji płynącej lub naprzemiennej;
− możliwość prezentowania dodatkowych elementów
graficznych i wyróżniania wybranych elementów (np.
numeru linii).
•
2.8.5.
tablica tylna numerowa
jedna sztuka umieszczona centralnie nad tylną szybą
pojazdu lub w jej części górnej;
• wymiary tablicy: min. 24×40 punktów świetlnych;
• liczba punktów świetlnych umożliwiająca oznaczenie:
− numeru linii (3 znaki);
− innych elementów graficznych.
•
•
−
−
−
−
2.8.6.
tablica (monitor)
wewnętrzna
−
−
−
−
−
2.8.7.
urządzenie sterujące
umieszczona(y) za kabiną kierowcy;
możliwość prezentowania informacji:
oznaczenia numeru linii;
nazwy przystanku końcowego;
przebiegu trasy;
aktualnego czasu (godzina, minuty) oraz
aktualnej
daty;
informacji o bieżącym przystanku (przed dojazdem do
przystanku)*;
informacji o kolejnym przystanku*;
komunikatu STOP w przypadku naciśnięcia przycisku
„na żądanie”;
dodatkowych komunikatów przygotowanych przez
przewoźnika;
możliwość wykorzystania powierzchni do innych celów
informacyjnych.
urządzenie sterujące pracą minimum:
• tablic kierunkowych;
Specyfikacja istotnych warunków zamówienia na dostawę w formie dzierżawy 15 sztuk fabrycznie nowych,
niskopodłogowych autobusów komunikacji miejskiej – parametry techniczne autobusów.
Strona nr 6
Załącznik nr 5 do SIWZ
Przedsiębiorstwo Komunikacji Miejskiej Spółka z o.o. w Jastrzębiu-Zdroju
2.8.8.
elektroniczne urządzenia
kasowania biletów
2.8.9.
nagłośnienie
2.9.
2.9.1.
wyposażenie stanowiska
2.10.
Ogumienie
2.11.
Kolorystyka zewnętrzna
2.12.
Zbiornik paliwa
2.13.
Zawieszenie
2.14.
Wyposażenie dodatkowe
•
•
•
•
kasowników biletowych;
systemu zapowiadania przystanków*.
liczba kasowników równa liczbie drzwi pojazdu;
możliwość oznaczenia na kasowanym bilecie min. 13
znaków z jednoznaczną identyfikacją daty, godziny
i numeru pojazdu;
• możliwość zablokowania kasowników przez kierowcę
w trakcie kontroli biletów.
• głośniki wewnętrzne sufitowe min. - 4 szt.;
• rozmieszczone na całej długości pojazdu;
• możliwość regulacji głośności;
• mikrofon w kabinie kierowcy z – opcjonalnie –
możliwością ustawienia poziomu czułości
Stanowisko pracy kierowcy
• wydzielona kabina z okienkiem do sprzedaży biletów,
okienko wyposażone w półkę na pieniądze;
• siedzenie
kierowcy:
elastyczne
zawieszenie,
wielostopniowa regulacja, wyposażone w zagłówek;
• niezależna nagrzewnica regulowana termostatem;
• nadmuch ciepłego powietrza na nogi kierowcy.
dopuszcza się zastosowanie dodatkowej sterowanej
niezależnie nagrzewnicy (dmuchawa);
• rolety przeciwsłoneczne na szybie przedniej i bocznej;
• śmietniczka;
• radio z mp3 zasilane napięciem 12V lub 24V;
• dodatkowe lusterko zewnętrzne ułatwiające podjazd
autobusu blisko krawężnika;
• okno kierowcy przesuwne;
• dodatkowy wentylator wymuszający obieg powietrza.
• bezdętkowe, typu miejskiego, ze wzmocnionym
płaszczem bocznym;
• rozmiar opon 275/70 R22,5;
• jakość zastosowanych opon musi zapewnić wydłużony
przebieg przez okres co najmniej gwarancji
mechanicznej;
• koło zapasowe.
• kolor biały RAL: 9010
• kolor czerwony RAL: 3020
Wzór malowania autobusu – Załącznik nr 7 do SIWZ.
Wykonany z tworzywa sztucznego o pojemności min 240
litrów z zamykanym na klucz wlewem.
Pneumatyczne z systemem ECAS.
•
•
przyłącze do rozruchu silnika umożliwiające
wykorzystanie zewnętrznego źródła prądu;
zaczepy holownicze z przodu i tyłu pojazdu;
Specyfikacja istotnych warunków zamówienia na dostawę w formie dzierżawy 15 sztuk fabrycznie nowych,
niskopodłogowych autobusów komunikacji miejskiej – parametry techniczne autobusów.
Strona nr 7
Załącznik nr 5 do SIWZ
Przedsiębiorstwo Komunikacji Miejskiej Spółka z o.o. w Jastrzębiu-Zdroju
• przyciski stop na poręczach przy każdych drzwiach;
• dwie gaśnice o ładunku 6 kg .
Zamawiający wymaga aby oferowane autobusy
charakteryzowały się następującymi maksymalnymi
poziomami emisji zanieczyszczeń:
2.15.
Wymogi środowiskowe
• emisja tlenku węgla CO: 4,0 g/kWh,
• emisja węglowodorów NMHC: 0,55 g/kWh,
• emisja tlenków azotu NOx: 2,0 g/kWh,
• emisja cząstek stałych PT: 0,03 g/kWh.
Każdy z oferowanych autobusów może maksymalnie
zużyć w związku ze spalaniem oleju napędowego 11 TJ
energii dla przebiegu pojazdu 800 000 km.
* - dostępny po zainstalowaniu systemu ”Wsparcie obsługi i bezpieczeństwa pasażerów MZK Jastrzębie-Zdrój
innowacyjnymi systemami informatycznymi”.
3. Zamawiający wymaga dodatkowo:
3.1. Rysunku autobusu z podstawowymi wymiarami pojazdu (długość, szerokość,
wysokość, odległości między osiami, rozstaw osi, prześwit pod autobusem), promienie
skrętu, liczba i rozmieszczenie miejsc siedzących, położenie i wymiar miejsca dla osoby
niepełnosprawnej podróżującej na wózku inwalidzkim i miejsca na wózek dziecięcy.
3.2. Rysunku lub zdjęcia przodu pojazdu pokazującego podział szyby czołowej autobusu.
3.3. Harmonogramu obsług technicznych oferowanych autobusów z uwzględnieniem
wykazu czynności wykonywanych w ramach określonej obsługi technicznej.
3.4. Homologacji oferowanego silnika autobusu wydanej przez uprawnioną jednostkę. Jeżeli
homologacja jest sporządzona w języku obcym, Wykonawca zobowiązany jest dołączyć
tłumaczenie na język polski dokonane przez uprawnionego tłumacza przysięgłego.
Specyfikacja istotnych warunków zamówienia na dostawę w formie dzierżawy 15 sztuk fabrycznie nowych,
niskopodłogowych autobusów komunikacji miejskiej – parametry techniczne autobusów.
Strona nr 8
