Dla wersji lustrzanego odbicia

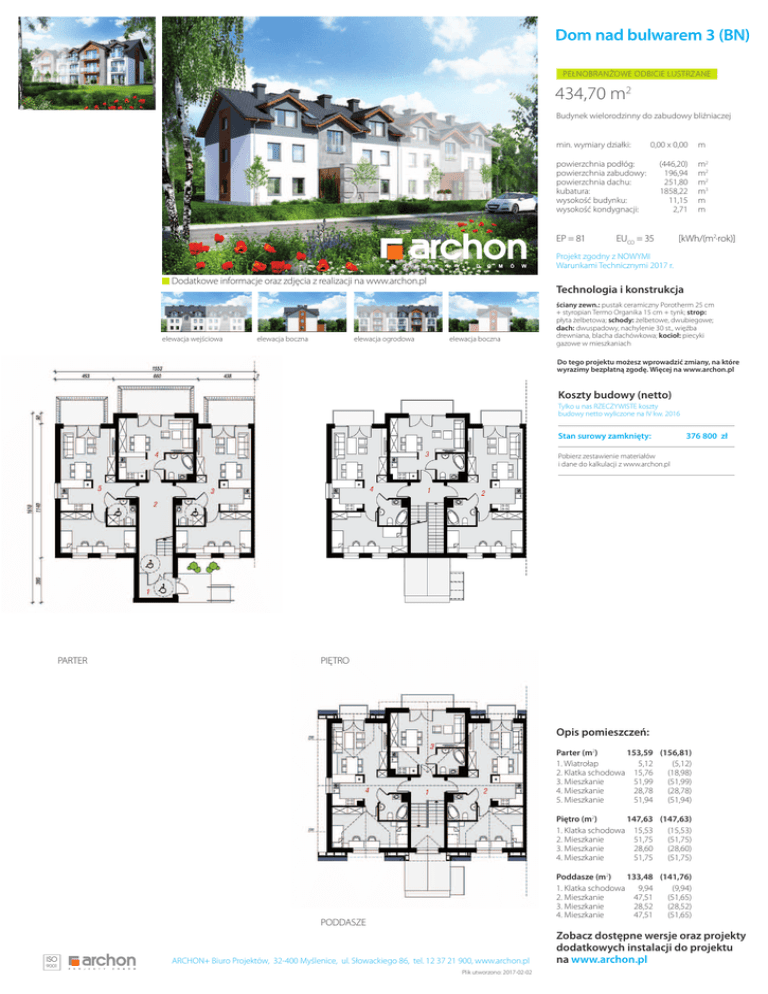

Dom nad bulwarem 3 (BN)
Pełnobranżowe odbicie lustrzane
434,70 m2
Budynek wielorodzinny do zabudowy bliźniaczej
min. wymiary działki:
0,00 x 0,00 m
powierzchnia podłóg:
powierzchnia zabudowy:
powierzchnia dachu:
kubatura:
wysokość budynku:
wysokość kondygnacji:
EP = 81
(446,20)
196,94
251,80
1858,22
11,15
2,71
EUCO = 35
m2
m2
m2
m3
m
m
[kWh/(m2·rok)]
Projekt zgodny z NOWYMI
Warunkami Technicznymi 2017 r.
Dodatkowe informacje oraz zdjęcia z realizacji na www.archon.pl
elewacja wejściowa
elewacja boczna
elewacja ogrodowa
Technologia i konstrukcja
elewacja boczna
ściany zewn.: pustak ceramiczny Porotherm 25 cm
+ styropian Termo Organika 15 cm + tynk; strop:
płyta żelbetowa; schody: żelbetowe, dwubiegowe;
dach: dwuspadowy, nachylenie 30 st., więźba
drewniana, blacha dachówkowa; kocioł: piecyki
gazowe w mieszkaniach
Do tego projektu możesz wprowadzić zmiany, na które
wyrazimy bezpłatną zgodę. Więcej na www.archon.pl
Koszty budowy (netto)
Tylko u nas RZECZYWISTE koszty
budowy netto wyliczone na IV kw. 2016
Stan surowy zamknięty:
376 800 zł
Pobierz zestawienie materiałów
i dane do kalkulacji z www.archon.pl
PARTER
PIĘTRO
Opis pomieszczeń:
153,59 (156,81)
Parter (m2)
1. Wiatrołap 5,12 (5,12)
2. Klatka schodowa 15,76 (18,98)
3. Mieszkanie 51,99 (51,99)
4. Mieszkanie 28,78 (28,78)
5. Mieszkanie 51,94 (51,94)
147,63 (147,63)
Piętro (m2)
1. Klatka schodowa 15,53 (15,53)
2. Mieszkanie 51,75 (51,75)
3. Mieszkanie 28,60 (28,60)
4. Mieszkanie 51,75 (51,75)
133,48 (141,76)
Poddasze (m2)
1. Klatka schodowa 9,94 (9,94)
2. Mieszkanie 47,51 (51,65)
3. Mieszkanie 28,52 (28,52)
4. Mieszkanie 47,51 (51,65)
PODDASZE
ISO
9001
ARCHON+ Biuro Projektów, 32-400 Myślenice, ul. Słowackiego 86, tel. 12 37 21 900, www.archon.pl
Plik utworzono: 2017-02-02
Zobacz dostępne wersje oraz projekty
dodatkowych instalacji do projektu
na www.archon.pl
