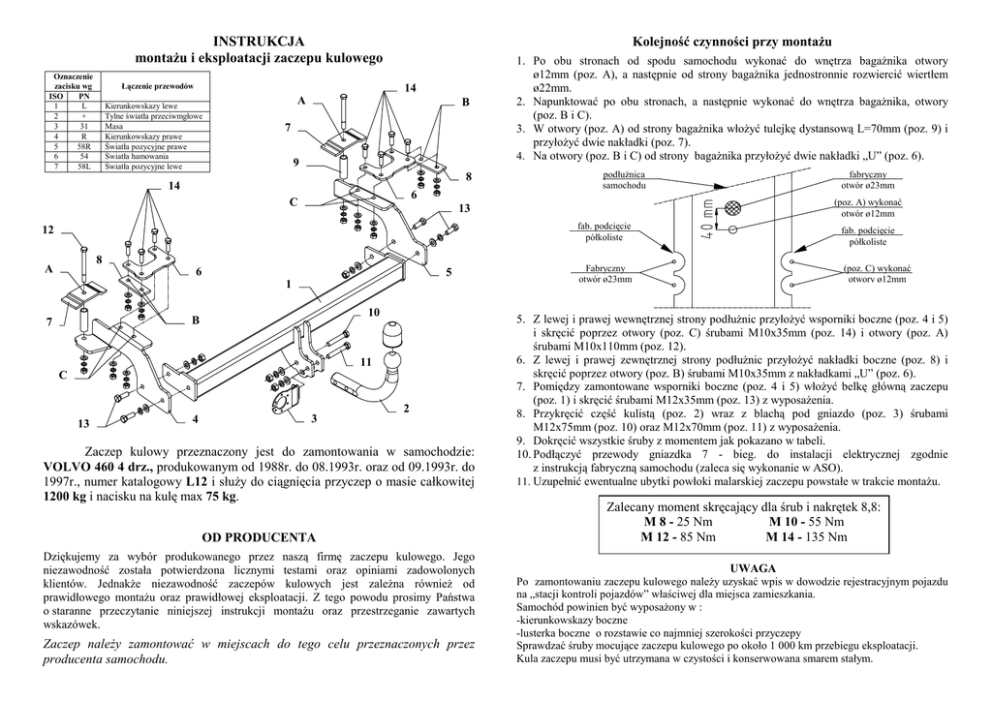

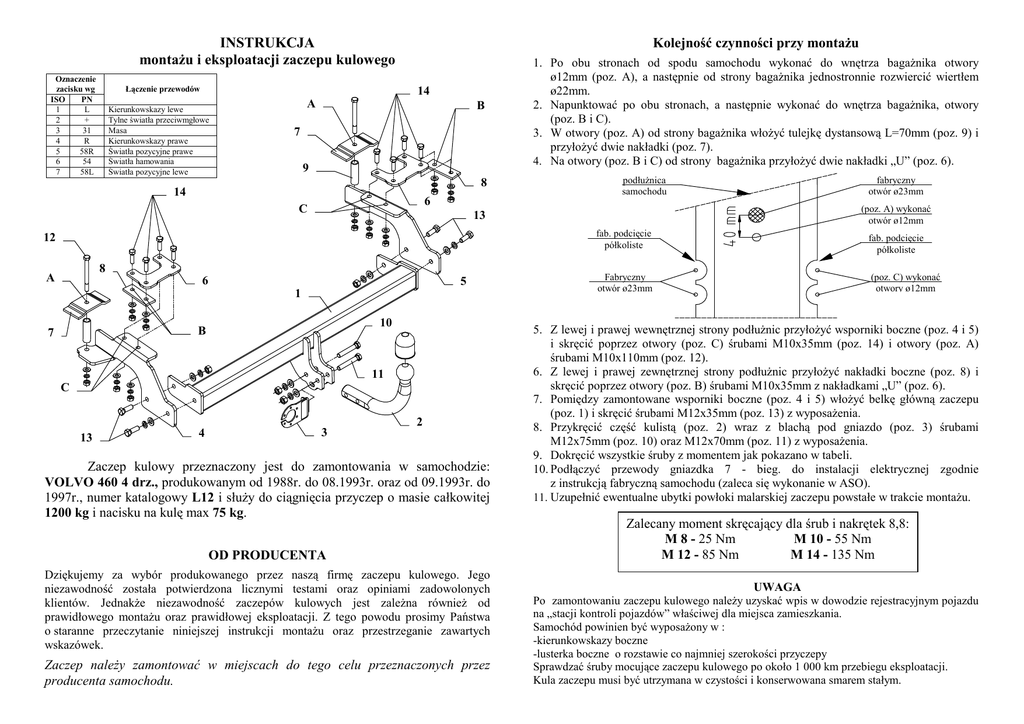

Kolejność czynności przy montaŜu
INSTRUKCJA
montaŜu i eksploatacji zaczepu kulowego
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
Łączenie przewodów
14
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
A
B
7
9
8
14
8
6
5
1
10
B
11
C
13
4
fabryczny
otwór ø23mm
(poz. A) wykonać
otwór ø12mm
13
12
7
podłuŜnica
samochodu
6
C
A
1. Po obu stronach od spodu samochodu wykonać do wnętrza bagaŜnika otwory
ø12mm (poz. A), a następnie od strony bagaŜnika jednostronnie rozwiercić wiertłem
ø22mm.
2. Napunktować po obu stronach, a następnie wykonać do wnętrza bagaŜnika, otwory
(poz. B i C).
3. W otwory (poz. A) od strony bagaŜnika włoŜyć tulejkę dystansową L=70mm (poz. 9) i
przyłoŜyć dwie nakładki (poz. 7).
4. Na otwory (poz. B i C) od strony bagaŜnika przyłoŜyć dwie nakładki „U” (poz. 6).
3
2
Zaczep kulowy przeznaczony jest do zamontowania w samochodzie:
VOLVO 460 4 drz., produkowanym od 1988r. do 08.1993r. oraz od 09.1993r. do
1997r., numer katalogowy L12 i słuŜy do ciągnięcia przyczep o masie całkowitej
1200 kg i nacisku na kulę max 75 kg.
OD PRODUCENTA
Dziękujemy za wybór produkowanego przez naszą firmę zaczepu kulowego. Jego
niezawodność została potwierdzona licznymi testami oraz opiniami zadowolonych
klientów. JednakŜe niezawodność zaczepów kulowych jest zaleŜna równieŜ od
prawidłowego montaŜu oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa
o staranne przeczytanie niniejszej instrukcji montaŜu oraz przestrzeganie zawartych
wskazówek.
Zaczep naleŜy zamontować w miejscach do tego celu przeznaczonych przez
producenta samochodu.
fab. podcięcie
półkoliste
fab. podcięcie
półkoliste
Fabryczny
otwór ø23mm
(poz. C) wykonać
otwory ø12mm
5. Z lewej i prawej wewnętrznej strony podłuŜnic przyłoŜyć wsporniki boczne (poz. 4 i 5)
i skręcić poprzez otwory (poz. C) śrubami M10x35mm (poz. 14) i otwory (poz. A)
śrubami M10x110mm (poz. 12).
6. Z lewej i prawej zewnętrznej strony podłuŜnic przyłoŜyć nakładki boczne (poz. 8) i
skręcić poprzez otwory (poz. B) śrubami M10x35mm z nakładkami „U” (poz. 6).
7. Pomiędzy zamontowane wsporniki boczne (poz. 4 i 5) włoŜyć belkę główną zaczepu
(poz. 1) i skręcić śrubami M12x35mm (poz. 13) z wyposaŜenia.
8. Przykręcić część kulistą (poz. 2) wraz z blachą pod gniazdo (poz. 3) śrubami
M12x75mm (poz. 10) oraz M12x70mm (poz. 11) z wyposaŜenia.
9. Dokręcić wszystkie śruby z momentem jak pokazano w tabeli.
10. Podłączyć przewody gniazdka 7 - bieg. do instalacji elektrycznej zgodnie
z instrukcją fabryczną samochodu (zaleca się wykonanie w ASO).
11. Uzupełnić ewentualne ubytki powłoki malarskiej zaczepu powstałe w trakcie montaŜu.
Zalecany moment skręcający dla śrub i nakrętek 8,8:
M 8 - 25 Nm
M 10 - 55 Nm
M 12 - 85 Nm
M 14 - 135 Nm
UWAGA
Po zamontowaniu zaczepu kulowego naleŜy uzyskać wpis w dowodzie rejestracyjnym pojazdu
na „stacji kontroli pojazdów” właściwej dla miejsca zamieszkania.
Samochód powinien być wyposaŜony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie co najmniej szerokości przyczepy
Sprawdzać śruby mocujące zaczepu kulowego po około 1 000 km przebiegu eksploatacji.
Kula zaczepu musi być utrzymana w czystości i konserwowana smarem stałym.
