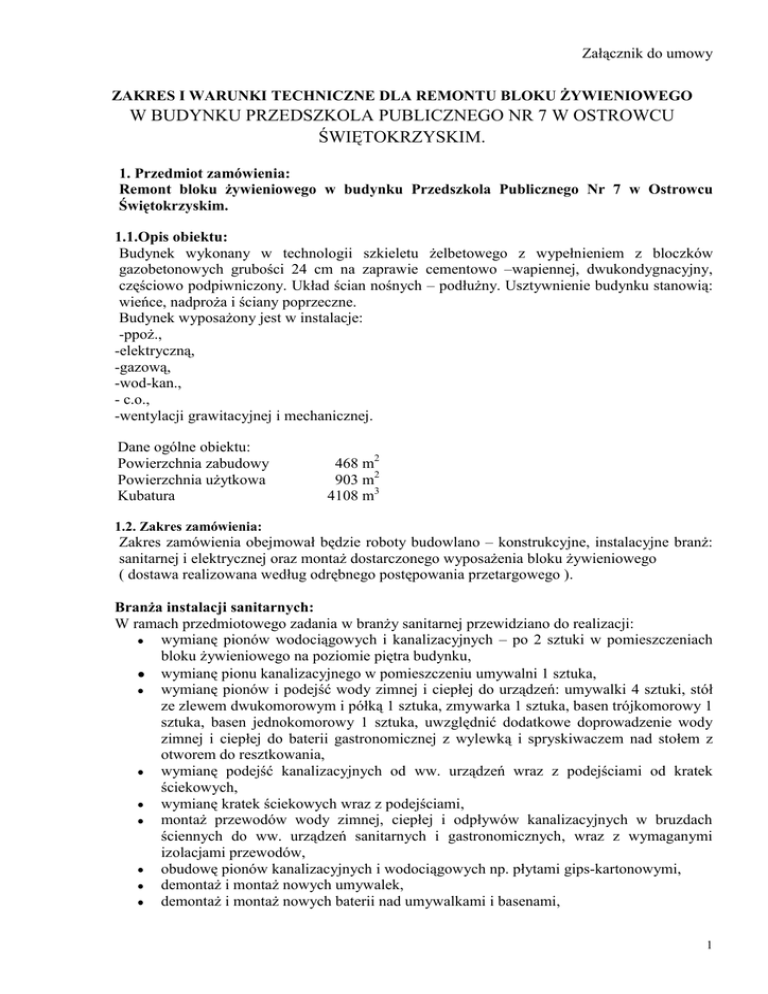

Załącznik do umowy
ZAKRES I WARUNKI TECHNICZNE DLA REMONTU BLOKU ŻYWIENIOWEGO
W BUDYNKU PRZEDSZKOLA PUBLICZNEGO NR 7 W OSTROWCU
ŚWIĘTOKRZYSKIM.
1. Przedmiot zamówienia:
Remont bloku żywieniowego w budynku Przedszkola Publicznego Nr 7 w Ostrowcu
Świętokrzyskim.
1.1.Opis obiektu:
Budynek wykonany w technologii szkieletu żelbetowego z wypełnieniem z bloczków
gazobetonowych grubości 24 cm na zaprawie cementowo –wapiennej, dwukondygnacyjny,
częściowo podpiwniczony. Układ ścian nośnych – podłużny. Usztywnienie budynku stanowią:
wieńce, nadproża i ściany poprzeczne.
Budynek wyposażony jest w instalacje:
-ppoż.,
-elektryczną,
-gazową,
-wod-kan.,
- c.o.,
-wentylacji grawitacyjnej i mechanicznej.
Dane ogólne obiektu:
Powierzchnia zabudowy
Powierzchnia użytkowa
Kubatura
468 m2
903 m2
4108 m3
1.2. Zakres zamówienia:
Zakres zamówienia obejmował będzie roboty budowlano – konstrukcyjne, instalacyjne branż:
sanitarnej i elektrycznej oraz montaż dostarczonego wyposażenia bloku żywieniowego
( dostawa realizowana według odrębnego postępowania przetargowego ).
Branża instalacji sanitarnych:
W ramach przedmiotowego zadania w branży sanitarnej przewidziano do realizacji:
wymianę pionów wodociągowych i kanalizacyjnych – po 2 sztuki w pomieszczeniach
bloku żywieniowego na poziomie piętra budynku,
wymianę pionu kanalizacyjnego w pomieszczeniu umywalni 1 sztuka,
wymianę pionów i podejść wody zimnej i ciepłej do urządzeń: umywalki 4 sztuki, stół
ze zlewem dwukomorowym i półką 1 sztuka, zmywarka 1 sztuka, basen trójkomorowy 1
sztuka, basen jednokomorowy 1 sztuka, uwzględnić dodatkowe doprowadzenie wody
zimnej i ciepłej do baterii gastronomicznej z wylewką i spryskiwaczem nad stołem z
otworem do resztkowania,
wymianę podejść kanalizacyjnych od ww. urządzeń wraz z podejściami od kratek
ściekowych,
wymianę kratek ściekowych wraz z podejściami,
montaż przewodów wody zimnej, ciepłej i odpływów kanalizacyjnych w bruzdach
ściennych do ww. urządzeń sanitarnych i gastronomicznych, wraz z wymaganymi
izolacjami przewodów,
obudowę pionów kanalizacyjnych i wodociągowych np. płytami gips-kartonowymi,
demontaż i montaż nowych umywalek,
demontaż i montaż nowych baterii nad umywalkami i basenami,
1
montaż baterii gastronomicznej z wylewką i spryskiwaczem do lokalizacji nad stołem z
otworem do resztkowania,
wykonanie prób szczelności instalacji wodnej i kanalizacyjnej,
materiały: rury, umywalki, baterie, kratki ściekowe – materiał Wykonawcy. Wszystkie
zastosowane materiały winny być w gatunku I oraz posiadać stosowne atesty,
certyfikaty, dopuszczenia do obrotu na materiały stosowane do budowy. Przed
wbudowaniem Wykonawca winien przekazać przedstawicielowi Zamawiającego atesty,
certyfikaty, dopuszczenia do obrotu na materiały stosowane do budowy.
Uwaga! W ofercie należy uwzględnić montaż urządzeń bloku żywieniowego: stołu ze
zlewem dwukomorowym i półką, stołu z otworem do resztkowania, basenu
jednokomorowego ( dostawa realizowana według odrębnego postępowania
przetargowego. Planowany termin dostawy wyposażenia ok. 14.08.2013 roku.).
Uwaga! Przedmiar robót nie stanowi podstawy do wyceny robót, jest tylko elementem
pomocniczym Oferentowi przy sporządzaniu oferty.
Pomieszczenie zmywalni:
1. Demontaż umywalki
1 kpl.,
2. Demontaż basenu trójkomorowego
1 kpl.,
3. Demontaż podejścia odpływowego z rur żeliwnych o śr. 50 80 mm ( umywalka, zlew
– basen trójkomorowy, zmywarka )
5 szt.,
4. Demontaż rurociągu żeliwnego kanalizacyjnego o śr. 50 – 100 mm na ścianach
budynku
6,5 m,
5. Demontaż rurociągów stalowych o połączeniach spawanych o śr. 10-20 mm
5,5 m,
6. Przeczyszczenie rurociągu żeliwnego kanalizacyjno, pionowego o śr. 100 mm
1 msc,
7. Przeczyszczenie rurociągu żeliwnego kanalizacyjno, poziomego o śr. 100 mm krotność
3 razy
1 msc,
8. Wykucie bruzd poziomych 1 /2x1/2 ceg. w ścianach z cegieł na zaprawie wapiennej
– dla krycia rur
8 m,
9. Rurociągi w instalacjach wodociągowych o śr. nom. 15 mm stalowe, ocynkowane
o połączeniach gwintowanych , na ścianach w budynkach niemieszkalnych
4 m,
10. Dodatkowe nakłady na wykonanie podejść dopływowych od zaworów wypływowych ,
baterii, hydrantów, mieszaczy itp. ośr. nominalnej 15 mm
4 szt,
11. Montaż rurociągów z PVC o śr. 50 mm na ścianach z łączeniem metodą wciskową
4 m,
12. Dodatek za wykonanie podejść odpływowych z rur i kształtek z nieplastyfikowanego
PVC o śr. 50 mm – umywalka, zmywarka, zlew dwukomorowy z półką, stół
z otworem do resztkowania
5 szt.,
13. Montaż umywalki pojedynczej, porcelanowej z syfonem gruszkowym
1 szt.,
14. Montaż zlewu dwukomorowego z syfonem
1 szt.,
15. Montaż zmywarki
1 szt.,
16. Montaż stołu z otworem do resztkowania
1 szt.,
17. Baterie umywalkowe lub zmywakowe ścienne o śr. nom.15 mm –
2 szt.,
18. Bateria gastronomiczna z wylewką i spryskiwaczem o śr. nom.15 mm
1 szt.,
19. Wykucie bruzd poziomych w podłodze – wymiana podejścia do kratki ściekowej 1,5 m,
20. Demontaż istniejącej kratki ściekowej wraz z podejściem do pionu
1 szt,
21. Montaż rurociągów z PVC o śr. 50 mm w podłodze z łączeniem metodą wciskową 1,5 m,
PVC o śr. 50 mm
1 szt,
23. Montaż kratki ściekowej
1 kpl.,
24. Zamurowanie bruzd poziomych o szerokości 1,2 cegły z przewodami instalacyjnymi
w ścianach z cegieł
8m
25. Zamurowanie bruzd poziomych w podłodze z przewodem instalacyjnym
1,5 m
2
Pomieszczenie kuchni:
1 kpl.,
2. Demontaż basenu trójkomorowego
1 kpl.,
3. Demontaż podejścia odpływowego z rur żeliwnych o śr. 50 80 mm ( umywalka, zlew
– basen trójkomorowy )
4 szt.,
budynku
12 m,
12 m,
1 msc,
3 razy
1 msc,
– dla krycia rur
24 m,
12 m,
3 szt,
12 m,
PVC o śr. 50 mm – umywalka, zlew – basen trójkomorowy
4 szt.,
13. Wykucie bruzd poziomych w ścianach z cegieł na zaprawie wapiennej
– istniejący pion kanalizacyjny
4,5 m,
14. Demontaż istniejącego rurociągu żeliwnego kanalizacyjno, pionowego
o śr. 100 mm
4,5 m,
15. Demontaż istniejącego rurociągu stalowego, pionowego o śr. 40 mm
2 m,
16. Montaż rurociągów z PVC o śr. 110 mm (pion) na ścianach z łączeniem metodą
wciskową
4,5 m,
PVC o śr. 110 mm – kształtki przejściowe żeliwo/PVC
2 szt.,
18. Rurociągi w instalacjach wodociągowych o śr. nom. 40 mm (pion) stalowe, ocynkowane
o połączeniach gwintowanych, na ścianach w budynkach niemieszkalnych
2 m,
19. Zamurowanie bruzd poziomych z przewodami instalacyjnymi w ścianach z cegieł 4,5 m,
20. Montaż umywalki pojedynczej, porcelanowej z syfonem gruszkowym
1 szt.,
21. Montaż zlewu – basenu trójkomorowego z syfonami
1 szt.,
3 szt.,
23. Montaż czyszczaków kanalizacyjnych z PVC o śr. zew. 75 mm łączonych
metodą wciskową
1 szt.,
1 szt,
PVC o śr. 50 mm
1 szt,
1 kpl.,
24 m
1,5 m
Pomieszczenie obieralni:
2. Demontaż wanny
3. Demontaż podejścia odpływowego z rur żeliwnych o śr. 50 80 mm ( umywalki,
wanna )
2 kpl.,
1 kpl.,
3 szt.,
3
budynku
6 m,
6 m,
1 msc,
3 razy
1 msc,
– dla krycia rur
12 m,
6 m,
3 szt,
6 m,
PVC o śr. 50 mm – umywalki, zlew – basen jednokomorowy
3 szt.,
13. Wykucie bruzd poziomych w ścianach z cegieł na zaprawie wapiennej
– istniejący pion kanalizacyjny
4,5 m,
14. Demontaż istniejącego rurociągu żeliwnego kanalizacyjno, pionowego
o śr. 100 mm
4,5 m,
15. Demontaż istniejącego rurociągu stalowego, pionowego o śr. 40 mm
2 m,
16. Montaż rurociągów z PVC o śr. 110 mm (pion) na ścianach z łączeniem metodą
wciskową
4,5 m,
PVC o śr. 110 mm – kształtki przejściowe żeliwo/PVC
2 szt.,
18. Rurociągi w instalacjach wodociągowych o śr. nom. 40 mm (pion) stalowe, ocynkowane
o połączeniach gwintowanych, na ścianach w budynkach niemieszkalnych
2 m,
19. Zamurowanie bruzd poziomych z przewodami instalacyjnymi w ścianach z cegieł 4,5 m,
20. Montaż umywalek pojedynczych, porcelanowych z syfonami gruszkowymi
2
szt.,
21. Montaż zlewu – basenu jednokomorowego z syfonem
1 szt.,
3 szt.,
23. Montaż czyszczaków kanalizacyjnych z PVC o śr. zew. 75 mm łączonych
metodą wciskową
1 szt.,
1 szt,
PVC o śr. 50 mm
1 szt,
1 kpl.,
12 m
1,5 m
31. Wykonanie prób szczelności instalacji wodno – kanalizacyjnej
Pomieszczenie umywalni parter budynku:
1. Wymianę pionu kanalizacyjnego w pomieszczeniu umywalni 1 sztuka.
Wykonawca do odbioru końcowego wykona powykonawczą dokumentację projektową na
wykonany zakres robót wodno – kanalizacyjnych z zakresem zabudowanych urządzeń
sanitarnych i gastronomicznych (opis techniczny, rzuty, rozwinięcia). Dokumentacja
projektowa powinna być sporządzona przez osobę posiadającą uprawnienia do sporządzania
projektów - branży sanitarnej.
Opracowanie projektowe winno być wykonane zgodnie z przepisami obowiązującymi na dzień
odbioru opracowania oraz obowiązującą ustawą ”Prawo Budowlane”, normami, wytycznymi
oraz z zasadami współczesnej wiedzy technicznej.
4
Dokumentację projektową należy wykonać w ilości 2 egzemplarzy.
Do wykonanej dokumentacji Wykonawca zobowiązany jest dołączyć oświadczenie
o kompletności dokumentacji projektowej, oraz jej wykonaniu zgodnie z obowiązującymi
przepisami i zasadami wiedzy technicznej,
Uwaga:
Dostawcą ciepłej wody użytkowej do budynku Przedszkola jest Miejska Energetyka
Ciepła Sp. z o.o. w Ostrowcu Św.
Istniejące przewody wody zimnej, ciepłej i kanalizacji sanitarnej w pomieszczeniach bloku
żywieniowego wraz z armaturą (umywalki, baterie, kratki ściekowe ) podlegają wymianie.
Należy uwzględnić w ofercie zakup i montaż umywalek, baterii i kratek ściekowych, jak
również montaż urządzeń gastronomicznych.
Piony instalacji wody zimnej, ciepłej i kanalizacji sanitarnej po wymianie w poziomie piętra
należy zabudować. Podejścia wody zimnej, ciepłej i kanalizacji sanitarnej należy zlokalizować
w bruzdach ściennych. Istniejące podejścia do urządzeń należy zdemontować.
Materiały z demontażu ( umywalki, baterie ) należy przekazać do Użytkownika PP Nr 7 i
złożyć w miejsce wskazane na terenie Przedszkola. Materiały izolacyjne, gruz, rury
wodociągowe i kanalizacyjne itp., Wykonawca wywiezie i zutylizuje. Koszt wywozu i
utylizacji należy uwzględnić w ofercie.
Branża instalacji elektrycznych:
1. Zakres robót elektrycznych obejmuje wymianę instalacji elektrycznej, opraw
oświetleniowych, osprzętu elektrycznego oraz tablicy bezpiecznikowej. Wymianie podlega:
instalacja oświetleniowa w pomieszczeniach zmywalni (1 oprawa), wydawalni (1
oprawa), obieralni (1 oprawa), kuchni (4 oprawy), magazynie (1 oprawa)- oprawy
świetlówkowe hermetyczne, korytarz (3 oprawy), łazienka (2 oprawy) – oprawy
żarowe,
instalacja gniazd trójfazowych do zasilania zmywarki oraz patelni,
instalacja gniazd jednofazowych do wszystkich pomieszczeń (14 szt.), zasilania zapalarki
kuchni oraz wentylatora dachowego,
rozdzielnia elektryczną zasilająca blok żywieniowy oraz istniejące obwody sal
dydaktycznych.
2. Należy opracować dokumentację powykonawczą instalacji elektrycznych bloku
żywieniowego w publicznym przedszkolu Nr 7 - 2 egz. oraz wykonać wymagane przepisami
pomiary elektryczne 2 komplety.
3. Wszystkie zastosowane materiały (przewody, oprawy, osprzęt, tablica) winny być w gatunku
I oraz posiadać stosowne atesty, certyfikaty, dopuszczenia do obrotu na materiały stosowane do
budowy.
4. Materiały pochodzące z demontażu istniejącej instalacji elektrycznej (oprawy, źródła
światła) nie nadające się do dalszego wykorzystania podlegają utylizacji, pozostałe materiały z
demontażu Wykonawca zagospodaruje we własnym zakresie lub odwiezie na wysypisko.
Koszty wywozu, zagospodarowania i unieszkodliwiania odpadów należy uwzględnić
w ofercie.
5. Przed wbudowaniem Wykonawca winien przekazać przedstawicielowi Zamawiającego
atesty, certyfikaty, dopuszczenia do obrotu na materiały stosowane do budowy. W przypadku
braku w/w dokumentów nastąpi wstrzymanie prac budowlanych z winy Wykonawcy.
6. Przed złożeniem oferty, Wykonawca jest zobowiązany zapoznać się z terenem budowy i
jego otoczeniem, jak również uzyskać wszystkie niezbędne dla sporządzenia oferty informacje.
5
7.Demontaż.
7.1.Demontaż opraw żarowych porcelanowych
21 szt.
7.2.Demontaż łączników instalacyjnych podtynkowych
10 szt.
7.3.Demontaż gniazd wtyczkowych podtynkowych
12 szt.
7.4.Demontaż tablic bezpiecznikowych o pow.. do 1,0 m2
1 szt.
2
7.5.Demontaż tablic bezpiecznikowych o pow. do 0,5 m
2 szt.
7.6.Demontaż przewodów kabelkowych o łącznym przekroju do 24mm2 22 m
7.7.Demontaż gniazd wtyczkowych natynkowych (63A)
2 szt.
7.8.Demontaż gniazd bezpiecznikowych tablicowych
21 szt.
8.Montaż.
8.1. Wypusty na wył, przeł. świecz. wykonane przewodami wtynkowymi w
przedszkolach (przewody 3x1.5 mm2)
12 wypust.
8.2.Wypusty na gniazdo 2-bieg. Wykonane przewodami wtynkowymi w
Przedszkolach (przewody 3x 2,5 mm2)
14 wypust.
8.3.Montaż opraw oświetleniowych żarowych hermetycznych
5 szt.
8.4.Montaż opraw oświetleniowych świetlówkowych (oprawy OPK 236) 9 szt.
8.5.Mechaniczne wykucie bruzd dla przewodów
264 m
8.6.Zaprawianie bruzd o szerokości do 25 mm
264 m
8.7.Mechaniczne przebijanie otworów w ścianach lub stropach betonowych 14 otw.
8.8.Montaż tablic rozdzielczych (tablica RWN 3x12)
1 szt.
3
8.9.Mechaniczne wykucie wnęki o obj. do 1,00 dm
1 szt.
8.10.Mechaniczne wykucie wnęki dodatek za każdy następny 1 dm3
20 szt.
8.11.Linie zasilające prowadzone pod tynkiem przewodem kabelkowym
(przewód YDY 5x4)
30 m
8.12.Montaż aparatów elektrycznych o masie do 2,5 kg
(zestaw gniazdo 3-fazowe z wyłącznikiem)
2 szt.
8.13.Montaż osprzętu modułowego w rozdzielnicach
(wyłącznik nadprądowy S301 B20)
9 szt.
(wyłącznik nadprądowy S303 B20)
2 szt.
(rozłącznik FR 63)
1 szt.
(wyłączniki przeciwporażeniowe różnicowo-prądowe P304 40/0.03)
2 szt.
8.17.Sprawdzenie i pomiar kompletnego 1-fazowego obwodu
elektrycznego niskiego napięcia
9 pomiar.
8.18.Sprawdzenie i pomiar kompletnego2,3 – fazowego obwodu
elektrycznego niskiego napięcia
3 pomiar.
8.19.Pierwszy pomiar skuteczności zerowania
1 pomiar.
8.20.Następny pomiar skuteczności zerowania
15 pomiar.
9.Opracowanie dokumentacji powykonawczej elektrycznej dla bloku
żywieniowego w PP Nr 7
2 egz
Roboty remontowe budowlane.
1. Pomieszczenie wydawania posiłków.
1.1. Wykucie z muru ościeżnic stalowych o pow. do 2m2
1.2. Odbicie tynków wewn. na ścianach, filarach, pilastarch
- 1 szt.
6
1.3.
1.4.
1.5.
1.6.
1.7.
1.8.
1.9.
1.10.
1.11.
1.12.
1.13.
1.14.
1.15.
1.16.
1.17.
1.18.
1.19.
1.20.
1.21
1.22.
o pow. odbicia do 5m2
- 18.22 m2
Zerwania posadzki cementowej
- 5.88 m2
2
Zeskrobanie i zmycie farby w pom o pow. podłogi ponad 5m
sufit i facjata
- 7.0 m2
Transport gruzu na odl. 1km
- 0.57 m3
Transport gruzu – dodatek zakażdy następny km. krotność 4
- 0.57 m3
Tynki wewn. zwykłe kat.II wyk. ręcznie na ścianach
- 18,22 m2
Przygotowanie podłoża pod malowanie
- 7,00 m2
Wewnętrzne gładzie gipsowe dwuwarstwowe na sufitach
- 7,00 m2
Gruntowanie podłoży preparatami CERESIT CT 17 i ATLAS UNI GRUNT - sufity
- 7,00 m2
Dwukrotne malowanie farbami emulsyjnymi – ściany i sufity
7,00 m2
Malowanie farbami emulsyjnymi (dodatek zakażde dalsze malowanie)
–
2
ściany i sufity
7,00 m
Posadzki cementowe wraz z cokolikami zatarte na gładko gr 25mm
5.88 m2
Gruntowanie podłoży preparatami CERESIT CT 17 i ATLAS UNI GRUNT –
powierzchnie poziome
5.88 m2
Warstwy hydroizolacji
5.88 m2
Izolacje narożników taśma CL 152
- 10,00 m
Posadzki z płytek o wym. 30x30cm
5,88 m2
Licowanie scian płytkami o wym. 20x25 na klej
18,22 m2
Ościeżnice drzwiowe stalowe
1 szt.
Skrzydła drzwiowe wewnętrzne pełne płytowe
1,89 m2
Demontaż okna drewnianego i ponowny montaż okna PCV stałe, dzielone na pół
(przeszklenie wewnetrzne), szyba bezpieczna o wym. 2805x1015
1 szt
Montaż szafy przelotowej z drzwiami przesuwnymi wym. 1100x700x 2000 –
zakup inwestora
- 1 szt
2.
Pomieszczenie myjki.
- 1 szt.
- 18.00 m2
2.3. Zerwania posadzki cementowej
- 6.00 m2
2
2.4. Zeskrobanie i zmycie farby w pom o pow. podłogi ponad 5m
sufit i facjata
- 7.0 m2
2.5. Transport gruzu na odl. 1km
- 0.57 m3
2.6. Transport gruzu – dodatek zakażdy następny km. krotność 4
- 0.57 m3
2.7. Tynki wewn. zwykłe kat.II wyk. ręcznie na ścianach
- 18,00 m2
2.8. Przygotowanie podłoża pod malowanie
- 7,00 m2
2.9. Wewnętrzne gładzie gipsowe dwuwarstwowe na sufitach
- 7,00 m2
2.10. Gruntowanie podłoży preparatami CERESIT CT 17 i ATLAS UNI GRUNT –
sufity
- 7,00 m2
2.11 Dwukrotne malowanie farbami emulsyjnymi – ściany i sufity
7,00 m2
2.12 Malowanie farbami emulsyjnymi (dodatek zakażde dalsze malowanie)
–
2
ściany i sufity
7,00 m
2.13. Posadzki cementowe wraz z cokolikami zatarte na gładko gr 25mm
6.00 m2
6.00 m2
2.15. Warstwy hydroizolacji
6.00 m2
2.16. Izolacje narożników taśma CL 152
- 10,00 m
2.17. Posadzki z płytek o wym. 30x30cm
6,00 m2
2.18. Licowanie scian płytkami o wym. 20x25 na klej
18,00 m2
2.19. Ościeżnice drzwiowe stalowe
1 szt.
2.20. Skrzydła drzwiowe wewnętrzne pełne płytowe
1,89 m2
7
3.
Pomieszczenie kuchni.
- 1 szt.
- 75.00 m2
- 26.50 m2
3.4. Zeskrobanie i zmycie farby w pom o pow. podłogi ponad 5m2
sufit i facjata
- 26.50 m2
- 2.45 m3
- 2.45 m3
- 75,00 m2
- 26,50 m2
- 26,50 m2
sufity
- 26,50 m2
3.11. Dwukrotne malowanie farbami emulsyjnymi – ściany i sufity
26,50 m2
3.12. Malowanie farbami emulsyjnymi (dodatek za każde dalsze malowanie)
–
2
ściany i sufity
26,50 m
26.50 m2
26.50 m2
26.50 m2
23,00 m
26,50 m2
75,00 m2
1 szt.
1,89 m2
4.
Pomieszczenie obieraka.
- 1 szt.
- 19.60 m2
- 6.30 m2
sufit i facjata
- 6.30 m2
- 0.61 m3
- 0.61 m3
- 19,60 m2
6,30 m2
6,30 m2
sufity
- 6,30 m2
6,30 m2
4.12. Malowanie farbami emulsyjnymi (dodatek zakażde dalsze malowanie)
–
ściany i sufity
6,30 m2
6.30 m2
6.30 m2
6.30 m2
6,00 m
6,30 m2
19,60 m2
1 szt.
1,89 m2
8
5.
Pomieszczenie magazynku.
- 1 szt.
- 20,00 m2
- 10,00 m2
sufit i facjata
- 10,00 m2
2
5.5. Zeskrobanie i zmycie farby w pom o pow. podł. ponad 5m ściana
- 12,00 m2
0,80 m3
0,80 m3
- 20,00 m2
- 22,00 m2
10,00 m2
5.11. Wewnętrzne gładzie gipsowe jednowarstwowe na ścianach
12,00 m2
5.12. Gruntowanie podłoży preparatami CERESIT CT 17 i ATLAS UNI
GRUNT – powierzchnie pionowe
12,00 m2
GRUNT – powierzchnie poziome sufity
10,00 m2
22,00 m2
–
ściany i sufity
22,00 m2
10,00 m2
10,00 m2
10,00 m2
20,00 m2
1 szt.
1,89 m2
6. Korytarz.
6.1. Zeskrobanie i zmycie farby w pom o pow. podł. ponad 5m2 ściana i sufit - 120,08 m2
- 120,08 m2
16,79 m2
6.4. Wewnętrzne gładzie gipsowe jednowarstwowe na ścianach
- 103,29 m2
GRUNT – powierzchnie poziome - sufity
16,79 m2
GRUNT – powierzchnie pionowe -ściany
- 103,29 m2
67,28 m2
–
ściany i sufity
67,28 m2
6.9. Dwukrotne malowanie farbami olejnymi tynków wewnętrznych ścian bez szpachlowania
52,80 m2
1 szt.
6.11. Skrzydła drzwiowe pełne płytowe
1,89 m2
6.12. Montaż okna PCV stałe (przeszklenie wewnetrzne pomiędzy kuchnią
i
korytarzem), szyba bezpieczna, wym. 1475x775
1 szt
6.13. Obsadzenie kratek wentylacyjnych
8 szt
9
Całość robót budowlanych należy zrealizować do dnia: 28 sierpnia 2013 roku.
2. Wytyczne z zakresu realizacji inwestycji:
2.1 Wymagania od Wykonawcy Zamówienia:
O udzielenie zamówienia mogą ubiegać się Wykonawcy, którzy na podstawie dokumentów
wykażą, że posiadają uprawnienia do wykonania zamówienia oraz dysponują osobami
posiadającymi niezbędne uprawnienia i kwalifikacje:
Wykonawca – winien przedstawić 1 referencję na roboty budowlane w zakresie instalacji
o wartości minimum 50.000 zł.
Kierownik Budowy – uprawnienia do wykonywania samodzielnych funkcji technicznych
w budownictwie i jest wpisany na listę członków właściwej izby samorządu zawodowego.
2.2 Przed złożeniem oferty, Wykonawca jest zobowiązany zapoznać się z terenem budowy
i jego otoczeniem, jak również uzyskać niezbędne dla sporządzenia oferty informacje
dotyczące:
stanu istniejącego terenu budowy,
uzbrojenia terenu w urządzenia podziemne i nadziemne,
możliwości urządzenia zaplecza technicznego,
możliwości zasilania w energię elektryczną, wodę, itp.,
innych danych potrzebnych dla sporządzenia oferty.
2.3. Całość robót należy wykonać zgodnie z umową, zakresem i warunkami technicznymi dla
remontu bloku żywieniowego w budynku Przedszkola Publicznego Nr 7.
Roboty budowlano-montażowe muszą być wykonane zgodnie z obowiązującymi normami,
warunkami technicznymi wykonania i odbioru robót oraz uwzględniać przepisy, m.in.:
Ustawy Prawo budowlane ( Dz. U. z 2006 r. Nr 156 poz. 1118 ),
Rozporządzenia Ministra Infrastruktury z dn. 12 kwietnia 2002 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie ( Dz. U. Nr 75. poz.690 ),
Zamawiający wymaga sporządzenia w dwóch egzemplarzach powykonawczej dokumentacji
projektowej.
2.4. Wykonawca będzie posiadał stosowne zezwolenia na gospodarowanie odpadami
powstałymi w trakcie realizacji zamówienia. Jako wytwórca odpadów, zgodnie z ustawą o
odpadach z dnia 27 kwietnia 2001 r. Dz. U. Nr 62 poz.628 z późniejszymi zmianami, jest
zobowiązany do zagospodarowania lub unieszkodliwiania odpadów we własnym zakresie,
zgodnie z ich rodzajem - na własny koszt.
Wykonawca wykona prace zabezpieczające obiekt, wywiezie materiał rozbiórkowy, resztki
materiałów, gruz i śmieci. Na Wykonawcy ciążą wszelkie obowiązki wynikające z cytowanej
ustawy. Koszty wywozu, zagospodarowania i unieszkodliwiania odpadów należy uwzględnić
w ofercie.
2.5 Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową oraz
poleceniami Przedstawiciela Zamawiającego.
W czasie prowadzenia robót należy zabezpieczyć dojścia i dojazdy do wszystkich budynków
sąsiadujących z terenem budowy. Wykonawca jest zobowiązany do przestrzegania przepisów
ustawy o odpadach i na żądanie Zamawiającego winien przedstawić dowody
zagospodarowania odpadów zgodnie z tymi przepisami. Wykonawca jest zobowiązany do
przeprowadzenia wszelkich badań wymaganych przepisami lub poleconych przez
Przedstawiciela Zamawiającego.
Wszelkie szkody i roszczenia osób trzecich powstałe w trakcie realizacji robót Wykonawca
zobowiązany jest naprawić i zaspokoić. Po wykonaniu robót należy doprowadzić teren budowy
do właściwego stanu.
10
Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z zakresem i
warunkami technicznymi remontu bloku żywieniowego, Polskimi Normami i przepisami
obowiązującymi w Polsce.
2.6 Wykonawca winien przekazać Przedstawicielowi Zamawiającego atesty, certyfikaty,
dopuszczenia do obrotu na materiały stosowane do budowy przed ich wbudowaniem.
W przypadku braku w/w dokumentów nastąpi wstrzymanie prac budowlanych z winy
Wykonawcy. Wszystkie materiały zastosowane w budowie powinny być fabrycznie nowe w
gatunku I.
2.7 W odbiorach robót zanikających winien uczestniczyć Wykonawca oraz Przedstawiciel
Zamawiającego.
UWAGA !
1. Odbiór robót zanikających odbywa się w ciągu 3 dni, a odbiór końcowy w ciągu 7 dni od
daty zgłoszenia Zamawiającemu przez Wykonawcę robót do odbioru.
Roboty podlegają następującym etapom odbioru:
odbiorom robót zanikających i podlegających zakryciu,
odbiorowi końcowemu,
odbiorowi międzygwarancyjnemu ( na żądanie Zamawiającego ) i pogwarancyjnemu.
Odbiory robót zanikających Wykonawca powinien zgłaszać z trzydniowym wyprzedzeniem.
Wykonawca winien zgłosić pisemnie Zamawiającemu zakończenie robót i gotowość do
odbioru końcowego. Fakt gotowości powinien być potwierdzony przez Przedstawiciela
Zamawiającego.
Dokumenty do odbioru końcowego:
Podstawowym dokumentem potwierdzającym dokonanie odbioru końcowego robót jest
protokół odbioru końcowego robót, sporządzony według wzoru ustalonego przez
Zamawiającego.
Do odbioru końcowego Wykonawca jest zobowiązany przygotować następujące dokumenty:
powykonawczą dokumentację projektową z naniesionymi urządzeniami sanitarnymi
i gastronomicznymi,
protokoły odbioru robót zanikających (zgodnie z technologią),
dokumenty identyfikujące zgodności wbudowanych materiałów,
oświadczenie Kierownika Budowy o zakończeniu robót i wykonaniu ich zgodnie ze sztuką
budowlaną.
Jeśli wg Komisji Odbiorowej roboty pod względem realizacji nie będą gotowe lub nie zostaną
przygotowane dokumenty odbiorowe, Komisja w porozumieniu z Wykonawcą i
Użytkownikiem wyznaczy ponowny termin odbioru końcowego robót.
2. Teren po zakończeniu budowy Wykonawca winien uporządkować.
3. Ustala się okres gwarancji na minimum 3 lata.
4. W kosztorysie ofertowym należy uwzględnić:
koszt odpowiednich ubezpieczeń robót, materiałów, sprzętu i innego mienia związanego z
przeprowadzeniem robót oraz gwarancji,
koszt przygotowania oraz likwidacji zaplecza budowy oraz oznakowania robót i placu
budowy,
koszty oznakowania terenu budowy oraz oznakowania robót,
koszty wywozu, zagospodarowania materiałów rozbiórkowych, resztek materiałów, gruzu,
śmieci itp. oraz ich utylizacji zgodnie z ich rodzajem,
koszty przygotowania, dostarczenia i wbudowania materiałów,
11
koszty przywrócenia terenów przyległych do stanu pierwotnego po zakończeniu robót,
koszt wszelkich badań, prób, pomiarów itp., niezbędnych do odbiorów przejściowych i
odbioru końcowego robót,
wszystkie podatki, opłaty itp.,
inne koszty uznane przez Wykonawcę za niezbędne do prawidłowego wykonania
przedmiotowego zakresu robót ( dokumentacja powykonawcza ).
5. Wynagrodzenie Wykonawcy będzie wynagrodzeniem ryczałtowym. W związku z
powyższym cena oferty musi zawierać wszystkie koszty niezbędne do zrealizowania
zamówienia wynikające z zapisów zawartych w niniejszych warunkach. Wykonawca
zamówienia musi przewidzieć wszystkie okoliczności, które mogą wpłynąć na cenę
zamówienia.
6. Podwykonawstwo:
Jeżeli Wykonawca zamierza podzlecić część robót to powinny być one wyodrębnione w
złożonej ofercie wraz z informacją o Podwykonawcy.
Wykonawca nie podzleci całości robót,
Wykonawca w złożonej ofercie określi zakres robót wraz z podaniem jego wartości, który
planuje podzlecić Podwykonawcy,
Wykonawca będzie w pełni odpowiedzialny za działania lub uchybienia każdego
Podwykonawcy, jego przedstawicieli lub pracowników,
wprowadzenie bądź zmiana Podwykonawcy w trakcie trwania umowy możliwa będzie
wyłącznie w przypadku uzyskania pisemnej zgody Zamawiającego, oraz wykazanie przez
Wykonawcę, że wprowadzenie zmian w umowie jest korzystne dla Zamawiającego.
ZAMAWIAJĄCY:
WYKONAWCA:
12

Warunki techniczne realizacji zamówienia:

Transkrypt

Podobne dokumenty

Przedmiar robót: Dostawa i montaż stolarki okiennej i drzwiowej w

Montaż instalacji wodno-kanalizacyjnych i CO - dekor

Wykorzystanie 1% podatku przekazanego przez FSMM

ZESTAWIENIE WARTOŚCI ELEMENTÓW ROBÓT Lp. Nazwa– opis

Mapety zaproszenie urodzinowe 6 szt + koperty

Opis projektu - Mapa Dotacji

Instytut Przemysłu Organicznego oferuje na s Butelki do chemii

Zapraszamy na RYBĘ Z PATELNI na SOSNOWEJ POLANIE
