Instrukcja instalacji

DMN700E

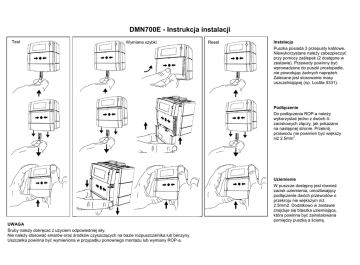

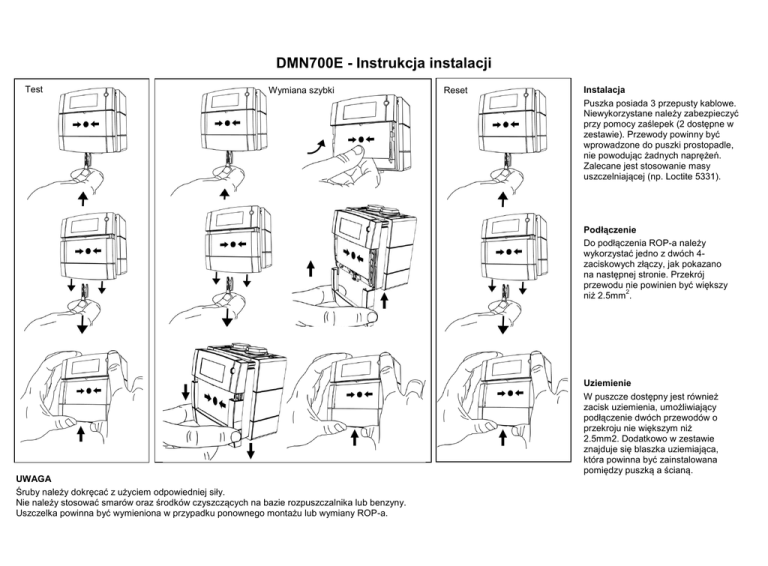

DMN700E -- Instrukcja
Instrukcja instalacji
instalacji
Test
Wymiana szybki
Reset
Instalacja
Puszka posiada 3 przepusty kablowe.
Niewykorzystane należy zabezpieczyć
przy pomocy zaślepek (2 dostępne w
zestawie). Przewody powinny być
wprowadzone do puszki prostopadle,
nie powodując żadnych naprężeń.
Zalecane jest stosowanie masy
uszczelniającej (np. Loctite 5331).
Podłączenie
Do podłączenia ROP-a należy
wykorzystać jedno z dwóch 4zaciskowych złączy, jak pokazano
na następnej stronie. Przekrój
przewodu nie powinien być większy
2
niż 2.5mm .
Uziemienie
W puszcze dostępny jest również
zacisk uziemienia, umożliwiający
podłączenie dwóch przewodów o
przekroju nie większym niż
2.5mm2. Dodatkowo w zestawie
znajduje się blaszka uziemiająca,
która powinna być zainstalowana
pomiędzy puszką a ścianą.
UWAGA
Śruby należy dokręcać z użyciem odpowiedniej siły.
Nie należy stosować smarów oraz środków czyszczących na bazie rozpuszczalnika lub benzyny.
Uszczelka powinna być wymieniona w przypadku ponownego montażu lub wymiany ROP-a.
Zastosowanie
ROP przeznaczony jest
do pracy w środowisku,
gdzie wymagana jest
klasa IP67.
Instalacja puszki
Zainstaluj puszkę na ścianie,
wykorzystując otwory montażowe oraz śruby,
dostarczone w komplecie. Przepusty kablowe
powinny znajdować się w pozycji pionowej, zaś
ROP może być
zamontowany w pozycji
z dwoma lub z jednym
przepustem u góry.
Instalacja ROP-a w
puszce
Podłącz 4-zaciskowe
złącze do ROP-a.
Upewnij się, że uszczelka jest
zainstalowana
prawidłowo.
Zainstaluj ROP-a na
puszcze upewniając
się, że został on
prawidłowo na niej
zatrzaśnięty.
Zaleca się użycie 4
śrub w celu
zabezpieczenia
ROP-a.
Demontaż ROP-a z puszki
W celu demontażu ROP-a należy
odkręcić 4 śruby zabezpieczające,
a następnie wsunąć płaski
śrubokręt w szczelinę pomiędzy
ROP-em i puszką
(jak pokazano
poniżej) i
delikatnie
przekręcić go,
aż do momentu
rozłączenia i
ściągnąć ROP-a
z puszki.
Wymiary
97.5mm
Złącza / Podłączenie
+
27.5mm
43mm
93mm
Złącza
ROP posiada styk NO, do którego podłączony jest
szeregowo rezystor oraz styk NO bez rezystora
(przy wykorzystaniu drugiego złącza).
Styki
3
4
1
2
-
Złącze
Po podłączeniu
okablowania,
należy podłączyć
złącze do
właściwych
zacisków.
+
LUB
5
6
DANE TECHNICZNE
7
8
o
o
30VDC maks.
-25 C do +70 C
2A maks.
Czerwony Ral 3001
Żółty Ral 1006
Zielony Ral 6024
Biały Ral 9010
Niebieski Ral 5005
IP67
350 g
