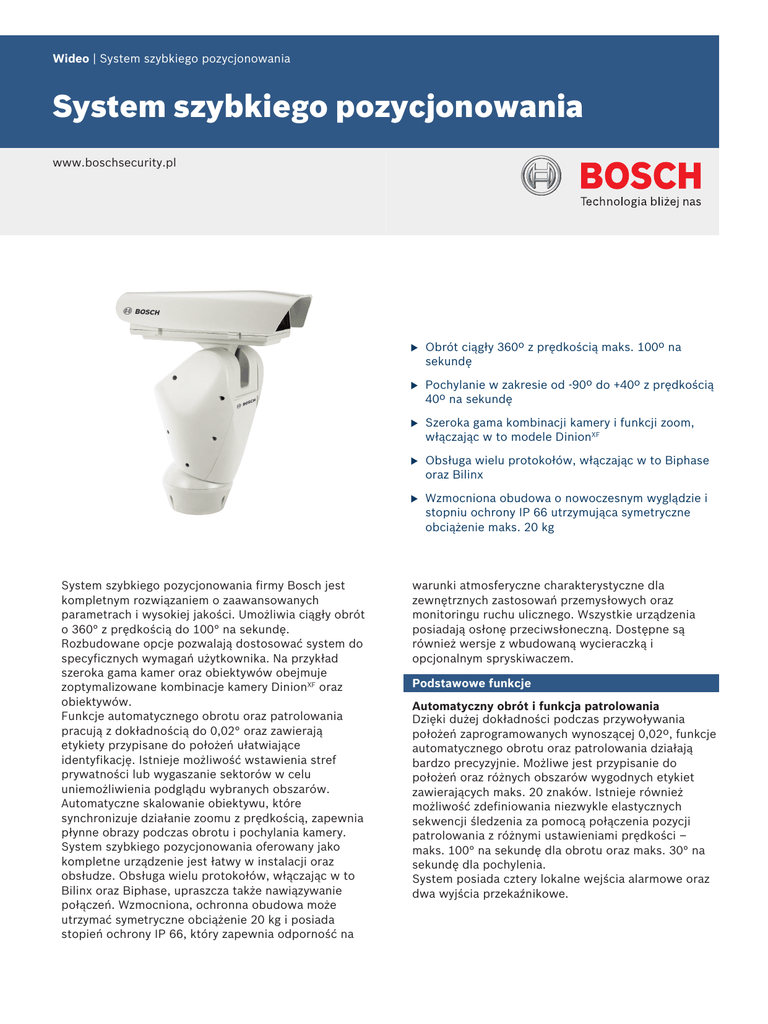

System szybkiego pozycjonowania

Wideo | System szybkiego pozycjonowania
System szybkiego pozycjonowania
www.boschsecurity.pl
System szybkiego pozycjonowania firmy Bosch jest
kompletnym rozwiązaniem o zaawansowanych
parametrach i wysokiej jakości. Umożliwia ciągły obrót
o 360° z prędkością do 100° na sekundę.
Rozbudowane opcje pozwalają dostosować system do
specyficznych wymagań użytkownika. Na przykład
szeroka gama kamer oraz obiektywów obejmuje
zoptymalizowane kombinacje kamery DinionXF oraz
obiektywów.
Funkcje automatycznego obrotu oraz patrolowania
pracują z dokładnością do 0,02° oraz zawierają
etykiety przypisane do położeń ułatwiające
identyfikację. Istnieje możliwość wstawienia stref
prywatności lub wygaszanie sektorów w celu
uniemożliwienia podglądu wybranych obszarów.
Automatyczne skalowanie obiektywu, które
synchronizuje działanie zoomu z prędkością, zapewnia
płynne obrazy podczas obrotu i pochylania kamery.
System szybkiego pozycjonowania oferowany jako
kompletne urządzenie jest łatwy w instalacji oraz
obsłudze. Obsługa wielu protokołów, włączając w to
Bilinx oraz Biphase, upraszcza także nawiązywanie
połączeń. Wzmocniona, ochronna obudowa może
utrzymać symetryczne obciążenie 20 kg i posiada
stopień ochrony IP 66, który zapewnia odporność na
u
Obrót ciągły 360º z prędkością maks. 100º na
sekundę
u
Pochylanie w zakresie od -90º do +40º z prędkością
40º na sekundę
u
Szeroka gama kombinacji kamery i funkcji zoom,
włączając w to modele DinionXF
u
Obsługa wielu protokołów, włączając w to Biphase
oraz Bilinx
u
Wzmocniona obudowa o nowoczesnym wyglądzie i
stopniu ochrony IP 66 utrzymująca symetryczne
obciążenie maks. 20 kg
warunki atmosferyczne charakterystyczne dla
zewnętrznych zastosowań przemysłowych oraz
monitoringu ruchu ulicznego. Wszystkie urządzenia
posiadają osłonę przeciwsłoneczną. Dostępne są
również wersje z wbudowaną wycieraczką i
opcjonalnym spryskiwaczem.
Podstawowe funkcje
Automatyczny obrót i funkcja patrolowania
Dzięki dużej dokładności podczas przywoływania
położeń zaprogramowanych wynoszącej 0,02º, funkcje
automatycznego obrotu oraz patrolowania działają
bardzo precyzyjnie. Możliwe jest przypisanie do
położeń oraz różnych obszarów wygodnych etykiet
zawierających maks. 20 znaków. Istnieje również
możliwość zdefiniowania niezwykle elastycznych
sekwencji śledzenia za pomocą połączenia pozycji
patrolowania z różnymi ustawieniami prędkości –
maks. 100° na sekundę dla obrotu oraz maks. 30° na
sekundę dla pochylenia.
System posiada cztery lokalne wejścia alarmowe oraz
dwa wyjścia przekaźnikowe.
2 | System szybkiego pozycjonowania
Multiprotokół
System szybkiego pozycjonowania współpracuje z
urządzeniami firmy Bosch - Divar, DiBos, Allegiant oraz jest w pełni kompatybilny z protokołami
sterującymi takimi jak Biphase oraz Bilinx. Protokół
Biphase umożliwia sterowanie obrotem, pochyleniem,
zoomem, ogniskowaniem oraz wycieraczką /
spryskiwaczem szyby. Protokół Bilinx oferuje taką
samą funkcjonalność, co protokół Biphase oraz
dodatkowo pozwala konfigurować rozbudowane
ustawienia kamery DinionXF.
Szybki obrót i pochylenie z automatycznym
skalowaniem
System w trybie ręcznym umożliwia ciągły obrót o
360º przy prędkości maks. 100º na sekundę. Prędkość
pochylenia w trybie ręcznym osiąga 40º na sekundę.
Szeroki zakres regulacji w poziomie oferuje obrót w
zakresie od -90º do +40º. Aby zagwarantować płynny i
wyraźny obraz podczas szybkiego ruchu, funkcja
automatycznego skalowania synchronizuje prędkość
obrotu oraz pochylenia z wielkością zoomu.
Wymiary elementów UPH
258 (10.16)
Złącza
• Złącze RS-232C do aktualizacji oprogramowania
układowego / sterowania kamerą przez sieć
• Złącze RS-485 do interfejsów sterowania
• Bi-phase
• Bilinx
514 (20.24)
Standardy
bezpieczeństwa
EN 60950 (CE)
Odporność
EN 50130-4 (CE)
EN 55022 Klasa B (CE)
Emisja
EN 61000-3-2 (CE)
EN 61000-3-3 (CE)
Stopień ochrony przed
wodą i kurzem
IP 66 zgodnie ze standardem EN 60529
Region
Certyfikacja
Europa
CE
UPH-Z26H
Planowanie
Więcej informacji dotyczących kamer Dinion (np.
LTC0495) oraz obiektywów zoom z napędem
silnikowym (np. LTC3783/50) znajduje się w kartach
katalogowych poszczególnych urządzeń.
584 (22.99)
Certyfikaty i świadectwa
3 | System szybkiego pozycjonowania
MTC-PUPH
514 (20.24)
Ø 101.6 (4.0)
-40º
90
Ø1
01.6
º
(4.0
)
7)
.2
Ø
R35
(13. 0
78)
7
(0
374 (14.72)
150 (5.9)
724 (28.50)
Ø 146 (5.75)
73
(2.87)
Ø 146 (5.75)
MTC-CORN-W
R
38
5
(1
5.
1
6)
MTC-POLE-W
HAC-WAS05
MTC-WUPH
347.5
347.5 (13.68)
145.7 (5.74)
140 (5.51)
152
152
(5.98)
135.5
135.5
(5.34)
110
(4.43)
Ø8
458458
(18.03)
150 (5.9)
9
170 (6.69)
50 (1.97)
6
01.
Ø
Ø1
520 (20.47)
200
200(7.87)
269
269
(10.59)
593 (23.35)
4 | System szybkiego pozycjonowania
Położenie
zaprogramowane / nazwy
obszaru
długość 20 znaków
Dokładność
przywoływania położenia
zaprogramowanego
0,02º
Pamięć danych
pamięć typu Flash
152
(5.98)
Złącze szeregowe
RS-232, D-Sub do aktualizacji
oprogramowania układowego
135.5
(5.34)
HAC-WAS30
Protokoły
Bilinx, Biphase oraz protokoły innych firm
– RS485
Obsługiwane urządzenia
DiBos, Divar, Allegiant
Maks. liczba
adresowalnych urządzeń
255 (ustawiane za pomocą
mikroprzełączników)
Aktualizacja
oprogramowania
układowego
interfejs RS-232
Tryby konfiguracji
za pomocą komputera PC lub
oprogramowania OSD
Interfejs konfiguracyjny
RS-485
347.5 (13.68)
269 (10.59)
200 (7.87)
458 (18.03)
225 (8.86)
683 (26.89)
Ø8
Wymiary
Dołączone części
Ilość
Element
1
Głowica z zainstalowaną fabrycznie kamerą i obiektywem
1
Podstawa z zasilaczem
1
Kabel szeregowy
1
Adapter szeregowy
Liczba aktywnych
punktów obrazu
ok. 440 tys.
1
Instrukcja instalacji
Przetwornik obrazu
CCD 1/4" z wybieraniem interlinii
1
Zasilacz sieciowy
Rozdzielczość obrazu
≥ 460 linii TV
1
Zestaw akcesoriów do montażu
Min. oświetlenie
1,0 lx (typowo) przy F1.6, 50 IRE
Stosunek sygnał / szum
>50 dB
Migawka elektroniczna
1/1 - 1/10 000 s, 22 kroki
Balans bieli
automatyczny, ATW, wnętrze, na
zewnątrz, jednym przyciskiem, ręczny
Wzmocnienie
automatyczne / ręczne (-3 ÷ +28 dB,
kroki 2 dB)
Sterowanie parametrami
ekspozycji
automatyczne, ręczne, tryb priorytetu,
jaskrawość, kompensacja EV,
kompensacja tła
Ogniskowanie
automatyczne (czułość: normalna,
niska), automatyczne jednym
przyciskiem AF, ręczne, interwał
nieskończoności AF, przełączanie zoomu
AF
Wyjście wizyjne
CVBS: 1,0 Vpp
• Klucz imbusowy 4 mm
• Wspornik ze śrubami mocującymi
• Uchwyty kabli
• Przewód
• Etykieta
Dane techniczne
Parametry elektryczne
Napięcie wejściowe
24 VAC – 5 A / 230 VAC – 0,5 A
Częstotliwość wejściowa
50 Hz
Obudowa zintegrowana
Grzejnik sterowany termostatem, 20 W
Wejście kamery
12 VDC – 800 mA
Wejście obiektywu
+6 ÷ +15 VDC – 200 mA
Wejście wycieraczki
(opcja)
24 VAC – 400 mA
Sterowanie trasą
automatyczny obrót, położenia
zaprogramowane, patrolowanie
Położenia
zaprogramowane
250 (maks. 99 wybierane za pomocą
klawiatury)
Seria UPH-Z – moduł kamery 26x
Maskowanie
Strefa prywatności
wł. / wył. (24 pozycje)
Maks. liczba obszarów
8
Rozdzielczość obszaru
160 poz. x 120 pion.
5 | System szybkiego pozycjonowania
Obiektyw
Rozdzielczość obrazu
540 linii TV
Zoom optyczny 26x
F=3.5 (szerokok.) - 91,0 mm (teleob.),
F1.6 - F3.8
Minimalne oświetlenie
sceny* (kolor)
0,59 lx, 50 IRE; UPH—3D15—xx 0,59 lx,
50 IRE; UPH—3D10—xx
Zoom cyfrowy
12 x (312 x z zoomem optycznym)
Kąt widzenia (w poz.)
55° (szerokok.) do 2,3° (teleob.)
Minimalne oświetlenie
sceny* (NightSense/
dualne)
0,24 lx, 50 IRE; UPH—3D15—xx 0,08 lx,
50 IRE; UPH—3D10—xx
Seria UPH-2D – Dinion XF (1/2”)
Stosunek sygnał / szum
>50 dB
Liczba aktywnych
punktów obrazu
PAL 752 H x 582 V (ok. 440 000)
Migawka elektroniczna
automatyczna (1/50 – 1/500 000),
stała, bez migotania, domyślna
Przetwornik obrazu
CCD 1/2" z wybieraniem interlinii
Balans bieli
Rozdzielczość obrazu
540 linii TV
ATW (2500 – 10 500 K),AWB względem
stałego poziomu, ręczny
Minimalne oświetlenie
sceny* (kolor)
0,35 lx, 50 IRE; UPH—2D15—xx 0,31 lx,
50 IRE; UPH—2D10—xx
Wzmocnienie
automatyczne (maksymalny poziom 28
dB) lub poziom stały
Minimalne oświetlenie
sceny* (NightSense/
dualne)
0,14 lx, 50 IRE; UPH—2D15—xx 0,05 lx,
50 IRE; UPH—2D10—xx
Pozostałe
SensUp x 10, AutoBlack, dynamiczna
redukcja szumów, regulacja konturów
oraz kompensacja tła (BLC)
Stosunek sygnał / szum
>50 dB
Ogniskowanie
ręczne, zaprogramowane
Migawka elektroniczna
automatyczna (1/50 – 1/500 000),
stała, bez migotania, domyślna
Wyjście wizyjne
CVBS: 1,0 Vpp
Balans bieli
ATW (2500 – 10 500 K),AWB względem
stałego poziomu, ręczny
Wzmocnienie
automatyczne (poziom maks. 28 dB) lub
stały poziom
Pozostałe
*F1.2, 89%, odbicia, funkcja SensUp wyłączona
Wygaszanie sektorów
Sektory
8
Programowalny kierunek
Tak
SensUp x 10, AutoBlack, dynamiczna
redukcja szumów, regulacja konturów
oraz kompensacja tła (BLC)
Programowalny tekst
Tak
Ogniskowanie
ręczne, zaprogramowane
f=8,5 (szeroki) do 85,0 mm (tele), F1.6
Wyjście wizyjne
CVBS: 1,0 Vpp
optyczny 10 x
(UPH‑3D10‑xx)
Kąt widzenia (w poz.)
31,3° (szeroki) do 3,3° (tele)
optyczny 15x
(UPH‑3D15‑xx)
f=8,0 (szeroki) do 120,0 mm (tele), F1.6
32,5° (szeroki) do 2,3° (tele)
*F1.2, 89%, odbicia, funkcja SensUp wyłączona
Wygaszanie sektorów
Obiektyw
Sektory
8
Kąt widzenia (w poz.)
Programowalny kierunek
Tak
Parametry mechaniczne
Programowalny tekst
Tak
Obiektyw
Wymiary (wys. x szer. x
gł.)
584 x 258 x 514 mm
Masa
14 kg
Instalacja
montaż od góry (OTT)
optyczny 10 x
(UPH‑2D10‑xx)
f=8,5 (szeroki) do 85,0 mm (tele), F1.6
Kąt widzenia (w poz.)
41,5° (szeroki) do 4,3° (tele)
Kolor
jasny szary (RAL 7035)
optyczny 15x
(UPH‑2D15‑xx)
f=8,0 (szeroki) do 120,0 mm (tele), F1.6
Materiał
wzmacniany odlew i tłoczone aluminum,
tworzywo ABS
Kąt widzenia (w poz.)
43,4° (szeroki) do 3,1° (tele)
Obrót
Seria UPH-3D – Dinion XF (1/3”)
w poziomie
ciągły 360º
Liczba aktywnych
punktów obrazu
PAL 752 H x 582 V (ok. 440 000)
w pionie
-90º ÷ +40º
Przetwornik obrazu
CCD 1/3" z wybieraniem interlinii
Prędkość
ręczna
Patrolowanie /
Automatyczny
obrót
6 | System szybkiego pozycjonowania
w poziomie (obrót)
0,1º do 100º/s
0,1º – 100º/s
w pionie (pochylenie)
0,1º do 40º/s
0,1º – 30º/s
Moment obrotowy
statyczny / dynamiczny
230 VAC, zoom 10x, praca w podczerwieni, 8,5 – 85
mm, PAL
Numer zamówienia UPH-2D10-50
w poziomie
20 Nm
w pionie
20 Nm
Napęd
Szybka głowica uchylno-obrotowa UPH‑2D10‑50 z dualną kamerą DinionXF 1/2"
pasek zębaty
Parametry środowiskowe
Temperatura pracy
-20 ÷ +50°C
Temperatura
przechowywania
-20 ÷ +60ºC
Wilgotność
<90% względna (bez kondensacji)
Stopień ochrony
IP 66
Zamówienia - informacje
UPH‑Z26H‑10 Szybka głowica uchylno-obrotowa z modułem kamery dualnej
24 VAC, 50/60 Hz, protokół Biphase oraz Bilinx, zoom
26x, automatyczne ogniskowanie, PAL
Numer zamówienia UPH-Z26H-10
Szybka głowica uchylno-obrotowa UPH‑Z26HW‑10 z wycieraczką oraz modułem kamery dualnej
24 VAC, 50/60 Hz, protokół Biphase oraz Bilinx, zoom
26x, automatyczne ogniskowanie, PAL
Numer zamówienia UPH-Z26HW-10
UPH‑Z26H‑50 Szybka głowica uchylno-obrotowa z modułem kamery dualnej
230 VAC, 50 Hz, protokół Biphase oraz Bilinx, zoom
26x, automatyczne ogniskowanie, PAL
Numer zamówienia UPH-Z26H-50
Szybka głowica uchylno-obrotowa UPH‑Z26HW‑50 z wycieraczką oraz modułem kamery dualnej
230 VAC, 50 Hz, protokół Biphase oraz Bilinx, zoom
26x, automatyczne ogniskowanie, PAL
Numer zamówienia UPH-Z26HW-50
Szybka głowica uchylno-obrotowa UPH‑2D10‑10 z dualną kamerą DinionXF 1/2"
24 VAC, zoom 10x, praca w podczerwieni, 8,5 –
85 mm, PAL
Numer zamówienia UPH-2D10-10
Szybka głowica uchylno-obrotowa UPH‑2D10W‑10 z wycieraczką oraz dualną kamerą DinionXF 1/2"
24 VAC, zoom 10x, praca w podczerwieni, 8,5 –
85 mm, PAL
Numer zamówienia UPH-2D10W-10
Szybka głowica uchylno-obrotowa UPH‑2D10W‑50 z wycieraczką oraz dualną kamerą DinionXF 1/2"
230 VAC, zoom 10x, praca w podczerwieni, 8,5 – 85
mm, PAL
Numer zamówienia UPH-2D10W-50
Szybka głowica uchylno-obrotowa UPH‑2D15‑10 z kamerą DinionXF 1/2"
24 VAC, zoom 15x, 8 – 120 mm, PAL
Numer zamówienia UPH-2D15-10
Szybka głowica uchylno-obrotowa UPH‑2D15W‑10 z wycieraczką oraz kamerą DinionXF 1/2"
24 AC, zoom 15x, 8 – 120 mm, PAL
Numer zamówienia UPH-2D15W-10
Szybka głowica uchylno-obrotowa UPH‑2D15‑50 z kamerą DinionXF 1/2"
230 VAC, zoom 15x, 8 – 120 mm, PAL
Numer zamówienia UPH-2D15-50
Szybka głowica uchylno-obrotowa UPH‑2D15W‑50 z wycieraczką oraz kamerą DinionXF 1/2"
230 VAC, zoom 15x, 8 – 120 mm, PAL
Numer zamówienia UPH-2D15W-50
Szybka głowica uchylno-obrotowa UPH‑3D10‑10 z dualną kamerą DinionXF 1/3"
24 VAC, zoom 10x, praca w podczerwieni, 8,5 –
85 mm, PAL
Numer zamówienia UPH-3D10-10
Szybka głowica uchylno-obrotowa UPH‑3D10W‑10 z wycieraczką oraz dualną kamerą DinionXF 1/3"
24 VAC, zoom 10x, praca w podczerwieni, 8,5 –
85 mm, PAL
Numer zamówienia UPH-3D10W-10
Szybka głowica uchylno-obrotowa UPH‑3D10‑50 z dualną kamerą DinionXF 1/3"
230 VAC, zoom 10x, praca w podczerwieni, 8,5 – 85
mm, PAL
Numer zamówienia UPH-3D10-50
Szybka głowica uchylno-obrotowa UPH‑3D10W‑50 z wycieraczką oraz dualną kamerą DinionXF 1/3"
230 VAC, zoom 10x, praca w podczerwieni, 8,5 – 85
mm, PAL
Numer zamówienia UPH-3D10W-50
Szybka głowica uchylno-obrotowa UPH‑3D15‑10 z kamerą DinionXF 1/3"
24 VAC, zoom 15x, 8 – 120 mm, PAL
Numer zamówienia UPH-3D15-10
7 | System szybkiego pozycjonowania
Szybka głowica uchylno-obrotowa UPH‑3D15W‑10 z wycieraczką oraz kamerą DinionXF 1/3"
24 VAC, zoom 15x, 8 – 120 mm, PAL
Numer zamówienia UPH-3D15W-10
Szybka głowica uchylno-obrotowa UPH‑3D15‑50 z kamerą DinionXF 1/3"
230 VAC, zoom 15x, 8 – 120 mm, PAL
Numer zamówienia UPH-3D15-50
Szybka głowica uchylno-obrotowa UPH‑3D15W‑50 z wycieraczką oraz kamerą DinionXF 1/3"
230 VAC, zoom 15x, 8 – 120 mm, PAL
Numer zamówienia UPH-3D15W-50
Sprzęt
MTC‑WUPH Mocowanie do zastosowań zewnętrznych,
ścienne
do serii UPH
Numer zamówienia MTC-WUPH
MTC‑PUPH Mocowanie do zastosowań zewnętrznych na
słupie
do montażu na akcesoriach serii UPH na szczycie
masztu
Numer zamówienia MTC-PUPH
MTC‑CORN‑W Adapter do montażu narożnego do
MTC‑WUPH
Numer zamówienia MTC-CORN-W
MTC‑POLE‑W Adapter do montażu na maszcie do MTCWUPH
do montażu na akcesoriach serii UPH z boku masztu
Numer zamówienia MTC-POLE-W
Reprezentowana przez:
Poland
Robert Bosch Sp. z o.o.
Jutrzenki 105 str.
02-231 Warszawa
Phone: +48 22 715 4101
Fax: +48 22 715 4105
[email protected]
www.boschsecurity.pl
© Robert Bosch Sp. z o.o./ Security Systems 2012 | Zastrzega się możliwość wprowadzania zmian
2206216843 | pl, V2, 18. Paź 2012
