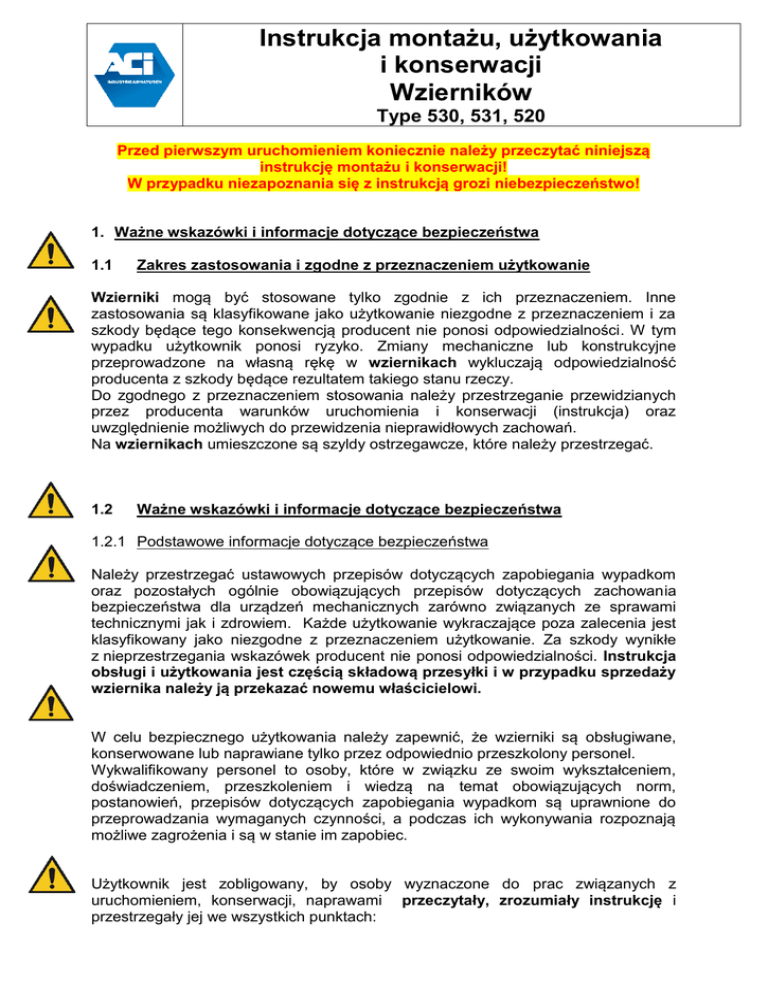

Instrukcja montażu, użytkowania i konserwacji

Instrukcja montażu, użytkowania
i konserwacji
Wzierników
Type 530, 531, 520
Przed pierwszym uruchomieniem koniecznie należy przeczytać niniejszą
instrukcję montażu i konserwacji!
W przypadku niezapoznania się z instrukcją grozi niebezpieczeństwo!
1. Ważne wskazówki i informacje dotyczące bezpieczeństwa
1.1
Zakres zastosowania i zgodne z przeznaczeniem użytkowanie
Wzierniki mogą być stosowane tylko zgodnie z ich przeznaczeniem. Inne
zastosowania są klasyfikowane jako użytkowanie niezgodne z przeznaczeniem i za
szkody będące tego konsekwencją producent nie ponosi odpowiedzialności. W tym
wypadku użytkownik ponosi ryzyko. Zmiany mechaniczne lub konstrukcyjne
przeprowadzone na własną rękę w wziernikach wykluczają odpowiedzialność
producenta z szkody będące rezultatem takiego stanu rzeczy.
Do zgodnego z przeznaczeniem stosowania należy przestrzeganie przewidzianych
przez producenta warunków uruchomienia i konserwacji (instrukcja) oraz
uwzględnienie możliwych do przewidzenia nieprawidłowych zachowań.
Na wziernikach umieszczone są szyldy ostrzegawcze, które należy przestrzegać.
1.2
Ważne wskazówki i informacje dotyczące bezpieczeństwa
1.2.1 Podstawowe informacje dotyczące bezpieczeństwa
Należy przestrzegać ustawowych przepisów dotyczących zapobiegania wypadkom
oraz pozostałych ogólnie obowiązujących przepisów dotyczących zachowania
bezpieczeństwa dla urządzeń mechanicznych zarówno związanych ze sprawami
technicznymi jak i zdrowiem. Każde użytkowanie wykraczające poza zalecenia jest
klasyfikowany jako niezgodne z przeznaczeniem użytkowanie. Za szkody wynikłe
z nieprzestrzegania wskazówek producent nie ponosi odpowiedzialności. Instrukcja
obsługi i użytkowania jest częścią składową przesyłki i w przypadku sprzedaży
wziernika należy ją przekazać nowemu właścicielowi.
W celu bezpiecznego użytkowania należy zapewnić, że wzierniki są obsługiwane,
konserwowane lub naprawiane tylko przez odpowiednio przeszkolony personel.
Wykwalifikowany personel to osoby, które w związku ze swoim wykształceniem,
doświadczeniem, przeszkoleniem i wiedzą na temat obowiązujących norm,
postanowień, przepisów dotyczących zapobiegania wypadkom są uprawnione do
przeprowadzania wymaganych czynności, a podczas ich wykonywania rozpoznają
możliwe zagrożenia i są w stanie im zapobiec.
Użytkownik jest zobligowany, by osoby wyznaczone do prac związanych z
uruchomieniem, konserwacji, naprawami przeczytały, zrozumiały instrukcję i
przestrzegały jej we wszystkich punktach:
Instrukcja montażu, użytkowania
i konserwacji
Wzierników
Type 530, 531, 520
- aby uniknąć zagrożenia dla zdrowia i życia użytkownika i osób trzecich
i
- wykluczyć przestoje i szkody dla środowiska powstałe w wyniku nieprawidłowego
użytkowania.
Zakres odpowiedzialności w odniesieniu do bezpieczeństwa wśród pracowników
musi być jasno ustalony i dotrzymywany.
Prace z wziernikami mogą odbywać się tylko przy wyłączonym urządzeniu
ewntualnie przy niepodłączonych przewodach. W miejscach, w których przewód jest
otwarty lub może być wypełniany należy umieścić wskazówkę z informacją o pracach
z wziernikami.
Po zakończeniu prac konserwacyjnych należy ponownie zmontować wszystkie
zdemontowane urządzenia ochronne. Urządzenia ochronne i ich działanie muszą
zostać sprawdzone przez rzeczoznawcę przed uruchomieniem maszyny.
Roszczenie gwarancyjne wygasza, jeśli:
-
szkody powstają w wyniku nieprawidłowego użytkowania,
szkody powstają w wyniku niewłaściwego składowania,
naprawy bądź ingerencje są dokonywane przez nieuprawnione osoby,
stosuje się części dodatkowe i zamienne niekompatybilne z wziernikami,
stosowane są nieoryginalne części zamienne.
O awarii należy poinformować natychmiast po jej wykryciu. Wzierniki muszą być
odpowiednio oznakowane. Uszkodzenia należy natychmiast usuwać, aby
utrzymywać jak najmniejszy zakres usterek i nie zagrażać bezpiecznej eksploatacji
maszyny. W wypadku niedotrzymania powyższego wygasa prawo do roszczenia
gwarancyjnego.
Zmiany w myśl ulepszeń technicznych może dokonywać jedynie producent.
1.2.2 Ogólne wskazówki bezpieczeństwa
Niniejsze wskazówki bezpieczeństwa nie uprawniają do roszczenia kompletności
W razie pytań i problemów należy skontaktować się z producentem.
Wzierniki są skonstruowane zgodnie z najnowszym stanem techniki i są wysyłane
w bezpieczny sposób dla ich eksploatacji.
Instrukcja montażu, użytkowania
i konserwacji
Wzierników
Type 530, 531, 520
Wzierniki mogą być stosowane i eksploatowane tylko w ramach postanowień umowy
dostawy i świadczeń.
Dodatkowe wyposażanie, zmiany, przebudowy wzierników są niedozwolone.
W takich wypadkach należy koniecznie skontaktować się z producentem.
1.2.3. Szczególne zasady bezpieczeństwa
Należy przestrzegać wskazówek np. tabliczek znamionowych, wskazówek
ostrzegawczych umieszczonych na wziernikach. Nie może znajdować się na nich
farba bądź brud. Brakujące szyldy należy zastąpić nowymi.
Obchodzenie się z wziernikami/armaturami wymaga szczególnego podejścia:
Należy przestrzegać obowiązujące przepisy bezpieczeństwa - w szczególności
dotyczące przewodów rurowych ciśnienia i temperatury.
Przed pierwszym uruchomieniem przestrzegać punktu 4!
Podczas czyszczenia i prac konserwacyjnych przestrzegać punktów 5 i 6!
Wszystkie prace montażowe należy przeprowadzać wyłącznie bez dopływu ciśnienia
i w ostygniętym stanie.
Dokładnie odciąć dopływy, przy przeciwciśnieniu a także przewody odpływowe.
Stosować tylko oryginalne części zamienne.
Uwaga:
W czasie eksploatacji armatury wziernikowe są pod wpływem ciśnienia
wewnętrznego i zazwyczaj gorące! W czasie prac konserwacyjnych podczas
eksploatacji istnieje ryzyko ciężkich poparzeń i sparzeń środkami żrącymi przez
wydostający się środek.
Należy zawsze nosić ubranie i okulary ochronne!
Instrukcja montażu, użytkowania
i konserwacji
Wzierników
Type 530, 531, 520
2. Opis produktu i cel stosowania
Wzierniki są wbudowywane w przewodach rurowych (wbudowane w kołnierz,
dośrubowane lub dospawane). Umożliwiają one użytkownikowi przeprowadzenie
jakościowej i ilościowej kontroli wizualnej przewodnika przepływającego przez
przewód rurowy. W tym celu armatura jest wyposażone w dwa znajdujące się
naprzeciw siebie wzierniki.
W celu montażu, przeprowadzania pomiarów i selekcji materiałów patrz odpowiednie
karty danych.
Wszystkie armatury przynajmniej przed opuszczeniem zakładu muszą zostać
poddane „kontroli ciśnienia za pomocą ciśnienia próbnego“ 1,43 -krotnością
najwyższego dopuszczalnego ciśnienia zgodnie z wymaganiami DGRL (patrz
załącznik I, rozdziały 3.2.2 i 7.4 DGRL w aktualnej wersji) i instrukcja AD2000 karty
HP 30 dla pojemników ciśnieniowych (rozdział 4.17).
Podczas tego kierujemy się wyższymi wymaganiami zgodnie z rozdziałem 6 instrukcji
A4 AD2000, przy czym "kontrola ciśnienia ciśnieniem próbnym" pod względem
wytrzymałości przeprowadzana jest ciśnieniem o 1,50 większym od najwyższego
dopuszczalnego ciśnienia pod względem szczelności wodą przy 20°C (lub zgodnie
z odpowiednimi uzgodnieniami).
3. Przechowywanie i transport
Armatury muszą być odpowiednio pakowane w czasie transportu i magazynowania
chronione przed brudem i wilgocią. W szczególności należy chronić
wzierniki przed działaniem wiórów i zarysowaniami.
Przechowywanie: Od 0° do + 40°C w czystym i suchym pomieszczeniu.
Instrukcja montażu, użytkowania
i konserwacji
Wzierników
Type 530, 531, 520
Czas przechowywania: Maksymalnie 2 lata. Następnie należy skontrolować uszczelki
i ewentualnie je wymienić.
Lakierowanie: Armatury szare i armatury wziernikowe są opatrzone warstwą
podkładową, która ma chronić przed działaniem korozji tylko podczas transportu
i magazynowania.
Dlatego nie należy uszkadzać farby. Koniecznie unikać wytwarzania skroplonej
wody.
Nasadkę ochronną usunąć dopiero krótko przed wbudowaniem, aby zapobiec
powstaniu uszkodzeń na powierzchniach szczelnych. W wypadku niewłaściwego
magazynowania wygasa prawo do roszczeń gwarancyjnych.
4. Stosowanie zgodne z przeznaczeniem i selekcja materiałów:
Zakres zastosowania i selekcja materiałów podlegają odpowiedzialności zakładu
ewentualnie osobie odpowiedzialnej za planowanie urządzeniem. W tym zakresie
należy przestrzegać zasady pomiarów wytycznej dotyczącej urządzenia drukującego
każdorazowo w najnowszej obowiązującej wersji.
4.1 Materiał obudowy i uszczelki
Należy starannie wyselekcjonować po uwzględnieniu przewodnika oraz warunków
eksploatacji (ciśnienie i temperatura)
4.2 Panele szklane
4.2.1 Szkła sodowo-wapienne zgodnie z DIN 8902: maks. 150°C
4.2.2 Szkła borokrzemowe zgodnie z DIN 7080: maks. 280°C
W zakresie głębokiej temperatury nie istnieją limity ze strony płyt szklanych.
Jednak należy przestrzegać instrukcji AD-2000-W 10 w przypadku materiałów
do obudów i materiałów śrubowych!
4.2.4 W szczególności w przypadku odsolonych skondensowanych/ciśnieniowych
warunkach i wartościach pH od ok. 8 zaleca się dodatkową ochronę wzierników za
pomocą szkła mikowego.
4.3 Granice zastosowania ciśnienie – temperatura – w odniesieniu do EN 1092
Materiał
PN
50°C
EN-JL 1040
16
16
16
14,4
12,8
11,2
9,6
1.0619+N
1.0619+N
1.0619+N
1.4408
16
25
40
16
15
23
38
13,9
14,9
22
37,3
12,4
13,9
21,7
34,7
11,2
12,4
19,4
30,2
10,3
11,4
17,8
28,4
9,6
10,3
16,1
25,8
9
1.4408
25
22,8
21,1
19,6
18,3
17,2
16,1
1.4408
40
34,7
31,1
28,1
25,8
24
22,6
1.4541
16
13,5
12,5
11,7
11
10,3
9,7
1.4541
40
33,8
31,3
29,3
27,6
25,8
24,2
1.4571
16
14,6
13,5
12,5
11,7
11
10,3
1.4571
40
36,4
33,8
31,3
29,3
27,6
25,8
100°C 150°C 200°C 250°C
280
Instrukcja montażu, użytkowania
i konserwacji
Wzierników
Type 530, 531, 520
4.4 Uwaga
Najniższa wartość w kombinacji "obudowa - uszczelka - płytki szklane"
określa maksymalne dopuszczalne wartości graniczne w odniesieniu do temperatury
i ciśnienia!
W razie wątpliwości: Nawiąż z nami kontakt!
5. Montaż i pierwsze uruchomienie:
5.1 Pozycja montażowa
Pozycja montażowa jest dowolna (poza wykonaniem z pokrywą: pionowo lub
poziomo z przepływem od dołu do góry).
5.1 Kierunek prądu
Jeśli istnieje dolutowana lub wbita strzałka kierunkowa dla kierunku prądu należy ją
koniecznie przestrzegać.
5.3 Przed wbudowaniem
Przed wbudowaniem armatury wziernikowej należy zwrócić uwagę na to, by
przewody rurowe i armatury nie były zabrudzone.
Transmisja
Należy unikać transmisji napięć przewodów rurowych na armaturę wziernikową
powstałych wskutek procesu montażu.
5.5 Ochrona powierzchni szczelnych
Nasadkę ochronną usunąć dopiero krótko przed wbudowaniem, aby zapobiec
powstaniu uszkodzeń na powierzchniach szczelnych.
5.6 Montaż
5.6.1 Złącze kołnierzowe
Kołnierze przewodów rurowych muszą być koncentryczne i równoległe do planu.
Wielkość kołnierza i forma powierzchni szczelnej muszą pasować do armatury
wziernikowej (patrz DIN 2526).
Odległość od kołnierza przewodu rurowego = długość wbudowania armatury
wziernikowej + 2 x natężenia szczelności. Śruby przyłączeniowe muszą być
dokręcane za pomocą krzyża, stopniowo i równomiernie (patrz rysunek w punkcie 7).
Momenty obrotowe są zależne w głównej mierze od używanego materiału
uszczelniającego.
5.6.2 Przyłączenie gwintu wewnętrznego
Gwint wewnętrzny armatury wziernikowej musi być dopasowany do gwintu rurowego
zewnętrznego pod względem rodzaju gwintu, wielkości i skoku gwintu. Podczas
Instrukcja montażu, użytkowania
i konserwacji
Wzierników
Type 530, 531, 520
wkręcania armatura wziernikowa musi koniecznie być przytrzymywana po stronie
przykręcanej odpowiednim kluczem widłowym lub obcęgami. W żadnym wypadku
nie przytrzymywać wieczka wziernika, ponieważ może to grozić zbiciem szkła.
5.6.3 Armatury spawane
Przed spawaniem należy dokładnie wyczyścić spawane końce armatury wziernikowej
i rury i sprawdzić je pod kątem dopasowania do siebie (średnica, skos
spawalniczy/faza spawalnicza itd.). Spawanie może być przeprowadzane tylko przez
wykwalifikowany personel zgodnie z odpowiednią techniką spawania i dodatkowymi
materiałami spawalniczymi oraz zgodnie z obowiązującymi regułami techniki.
Zaleca się technikę spawania E.
Uwaga: Płyty wziernikowe i uszczelki powinny być wymontowane podczas spawania
lub wewnętrznie albo zewnętrznie być przykryte, by były chronione przed gazami
i iskrami spawalniczymi.
- Patrz punkt 7: Wymiana płytek spawalniczych.
5.7 Pierwsze uruchomienie
5.7.1 Przed pierwszym uruchomieniem
należy skontrolować i skorygować momenty obrotowe i śruby przyłączeniowe obu
pokryw wziernikowych (w szczególności po dłuższym czasie składowowania!).
W tym celu należy przestrzegać opisanych w punkcie 7 zasad postępowania i reguł
dotyczących momentu obrotowego (wymiana płytek wziernika)!
5.7.2 Po pierwszym uruchomieniu
dzięki działaniu ciśnienia i temperatury należy liczyć się z pewnym "osiadaniem
uszczelek". Dlatego w stanie zimnym i bez dopływu ciśnienia należy ponownie
sprawdzić momenty obrotowe śrub mocujących pokrywy wziernika, jak opisano
w punkcie 7 i ewentualnie je skorygować.
6 Konserwacja i pielęgnacja
6.1 Armatury wziernikowe nie wymagają specjalnej konserwacji.
6.2 Pielęgnacja płytek wziernikowych
Jeśli płytki wziernikowe są zabrudzone od strony zewnętrznej, można je delikatnie
wyczyścić. Podczas czyszczenia w żadnym wypadku nie może dojść do zadrapania
powierzchni szkła (utrata wytrzymałości!). Można stosować popularne w sprzedaży
środki czystości, w szczególności przeznaczone do czyszczenia szkła. Należy
używać czystej i miękkiej szmatki!
6.3 Zabrudzenia wewnętrzne
Instrukcja montażu, użytkowania
i konserwacji
Wzierników
Type 530, 531, 520
W wypadku wewnętrznego zabrudzenia można je usunąć analogicznie jak opisano
w punkcie 6.2. Jeśli zabrudzenia są mocne i opisany wyżej sposób czyszczenia nie
przynosi efektów, należy wymienić płytki wziernika.
Jeśli płytki wziernikowe są uszkodzone przepływem lub przez wpływ agresywnych
mediów i mają one spękaną powierzchnię (utrata wytrzymałości), należy je wymienić.
Przy ponownym montażu wyczyszczonych lub nowych płytek należy używać
koniecznie nowych uszczelek odpowiedniej jakości.
Patrz punkt 7 (wymiana płytek wziernikowych) i punkt 1 (wskazówki
bezpieczeństwa).
6.4 Ogólne wskazówki:
Mimo że bardzo trwałe, płytki wziernikowe zgodnie z DIN 8902 i DIN 7080 są
częściami zużywalnymi o ograniczonym okresie użytkowania. Jest on zależny od
specyficznego obciążenia w zakładzie.
6.5 Ubytek szkła
Wraz z wzrastającą temperaturą i wartością ph
przewodnika wzrasta znacznie ubytek szkła.
Duży ubytek szkła może w znacznym stopniu naruszyć
bezpieczeństwo eksploatacji.
Dlatego w razie rozpoznawalnego ubytku szkła
(np. mleczna powierzchnia) należy
wymienić obie płytki wziernika wraz z uszczelkami.
Zaleca się udokumentować czas eksploatacji
płytek szklanych, dzięki temu można odpowiednio
zaplanować rutynową wymianę płytek szklanych.
7.0 Wymiana płytek wziernikowych
7.1 Uwaga:
Wszystkie prace muszą być przeprowadzane przez doświadczony personel przy
uwzględnieniu wskazówek w punkcie 1 i kolejnych! - Płytki szklane wymagają
szczególnie starannego traktowania!
7.2 Demontaż
7.2.1 Usuwanie kołnierza
Śruby przyłączeniowe i kołnierz pokrywowy poluzować w kilku krokach za omocą
krzyża. Ściągnąć kołnierz pokrywy.
7.2.2 Usuwanie płytki wziernikowej
Instrukcja montażu, użytkowania
i konserwacji
Wzierników
Type 530, 531, 520
Usunąć płytę wziernikową oraz wewnętrzną uszczelkę i wkładkę po stronie pokrywy.
7.2.3 Przygotowanie powierzchni szczelnych
Wyczyścić ostrożnie powierzchnię szczelną na kołnierzu obudowy z pozostałości
uszczelnienia i skontrolować uszkodzenia (rowki, zdarcia itd.). Obie powierzchnie
muszą być całkowicie czyste, płaskie i bez uszkodzeń!
7.3 Ponowny montaż
7.3.1 Montowanie płytki wziernikowej
Założyć dokładnie centrycznie nowe uszczelnienie (po stronie przewodnika) i nową
płytę wziernikową właściwych rozmiarów. Opis uszczelki i płyty szklanej musi
wskazywać stronę zewnętrzną. Uszczelnienie nie może wystawać do średnicy
przeziernika d1. Płyta szklana musi wykazywać tej samej wielkości szczelinę w
stosunku do cylindrycznego wytłoczenia, które wynosi 1,5 mm. Nie może dojść do
styku pomiędzy płytą szklaną a obudową metalową!
To doprowadziłoby do uszkodzenia i wypadnięcia płytek szklanych ze względu
na różne współczynniki rozszerzenia!
7.3.2 Montaż wkładki szklanej
Zewnętrzna (od strony pokrywy) wkładka i pokrywa wziernikowa musi być naniesiona
dokładnie centrycznie na płytkę szklaną. Również pomiędzy płytą szklaną
a kołnierzem należy koniecznie zagwarantować wspomnianą wyżej szczelinę
o rozmiarach 1-1,5 mm.
7.3.3 Nakładanie kołnierza pokrywowego
Śruby mocujące wkręcić ostrożnie i lekko docisnąć ręką. Podczas tego nie można
przesunąć uszczelki, płyty szklanej i kołnierza! Zwoje gwintu i powierzchnie warstwy
górnych śrub przyłączeniowych muszą zostać wcześniej nasmarowane odporną na
temperaturę pastą do gwintów (np. pastą OKS),aby zapobiec zatarciom
i zagwarantować zdefiniowane współczynniki tarcia.
7.3.4 Dokręcanie śrub
Teraz w kilku małych krokach dokręcić
przez krzyż (zgodnie z rysunkiem obok)
wszystkie śruby za pomocą klucza
dynamometrycznego do podanych poniżej
w tabeli momentów dociągających
Wszystkie śruby muszą wykazywać dokładnie
ten sam moment dociągający, aby zapobiec
napięciu szkła!
Instrukcja montażu, użytkowania
i konserwacji
Wzierników
Type 530, 531, 520
Momenty obrotowe śrub pokrywy w [Nm] dla nasmarowanych śrub i uszczelek
seryjnych z grafitu.
Szkło -ø
d2 w
mm
45
63
80
100
125
150
175
200
Okienko -ø
d1 w mm
32
48
65
80
100
125
150
175
4x M8
4x M10
4x M12
4x M14
4x M16
8x M16
11
13
-------
13
20
25
------
-23
30
44
-----
----83
----
--55
73
-128
---
---55
55
73
80
91
Współczynnik korygujący do innych materiałów uszczelniających:
PTFE:
powyższe wartości x 0,5
włókno aramidowe:
powyższe wartości x 0,7
Viton, silikon, EPDM itd:
powyższe wartości x 0,6
Inne:
na zapytanie
Uwaga: do szkieł wziernikowych o wartości PN > 40 lub dla wykonań specjalnych należy
zapytać producenta o momenty obrotowe.
7.3.5 Druga stronę wziernika
Również zdemontować i ponownie zamontować jak w punkcie 7.3.1 do 7.3.4.
7.3.6 Kontrola końcowa
Na koniec skontrolować armaturę pod względem szczelności! Armatura musi być
poddana przynajmniej jednej „kontroli ciśnienia za pomocą ciśnienia próbnego“ 1,43krotnością najwyższego dopuszczalnego ciśnienia zgodnie z wymaganiami DGRL
(patrz załącznik I, rozdziały 3.2.2 i 7.4 DGRL w aktualnej wersji) i instrukcja AD2000
karty HP 30 dla pojemników ciśnieniowych (rozdział 4.17).
7.3.7 Po uruchomieniu
Po ponownym uruchomieniu koniecznie skontrolować względnie skorygować śruby
pokrywy zgodnie z punktem 5.7 w stanie zimnym i bez ciśnienia, by zapobiec
osiadaniu nowych uszczelek.
Instrukcja montażu, użytkowania
i konserwacji
Wzierników
Type 530, 531, 520
