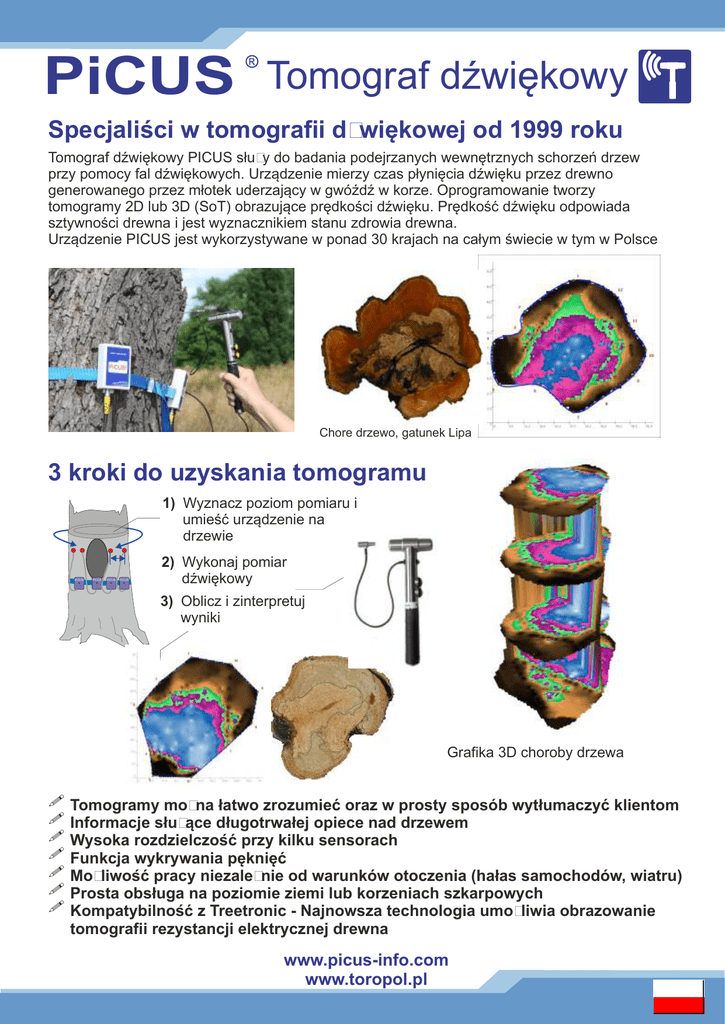

PiCUS
Tomograf dźwiękowy
Specjaliści w tomografii dżwiękowej od 1999 roku
Tomograf dźwiękowy PICUS służy do badania podejrzanych wewnętrznych schorzeń drzew
przy pomocy fal dźwiękowych. Urządzenie mierzy czas płynięcia dźwięku przez drewno
generowanego przez młotek uderzający w gwóźdź w korze. Oprogramowanie tworzy
tomogramy 2D lub 3D (SoT) obrazujące prędkości dźwięku. Prędkość dźwięku odpowiada
sztywności drewna i jest wyznacznikiem stanu zdrowia drewna.
Urządzenie PICUS jest wykorzystywane w ponad 30 krajach na całym świecie w tym w Polsce
Chore drzewo, gatunek Lipa
3 kroki do uzyskania tomogramu
1) Wyznacz poziom pomiaru i
umieść urządzenie na
drzewie
PICUS
PICUS
PICUS
PICUS
2) Wykonaj pomiar
dźwiękowy
3) Oblicz i zinterpretuj
wyniki
Grafika 3D choroby drzewa
!
!
!
!
!
!
!
Tomogramy można łatwo zrozumieć oraz w prosty sposób wytłumaczyć klientom
Informacje służące długotrwałej opiece nad drzewem
Wysoka rozdzielczość przy kilku sensorach
Funkcja wykrywania pęknięć
Możliwość pracy niezależnie od warunków otoczenia (hałas samochodów, wiatru)
Prosta obsługa na poziomie ziemi lub korzeniach szkarpowych
Kompatybilność z Treetronic - Najnowsza technologia umożliwia obrazowanie
tomografii rezystancji elektrycznej drewna
www.picus-info.com
www.toropol.pl
PiCUS
Tomograf dźwiękowy
Tomografia dźwiękowa z mniejszą ilością sensorów
Tomograf dźwiękowy PICUS umożliwia wykorzystywanie mniejszej ilości sensorów niż punktów
pomiarowych (gwoździ). Dzięki elektronicznemu młotkowi, można wykonywać tomogramy w
pełnej rozdzielczości na drzewach o dużej średnicy wykorzystując tylko 5 do 8 sensorów.
Możliwość obserwowania postępu choroby
Tomogramy obok obrazują rozwój
choroby w Buku w latach od 2004 do
2011
Funkcja szukania korzeni
System PICUS można wykorzystać w celu zdobycia
informacji o położeniu większych korzeni koło pnia.
Metoda sprawdza się najlepiej jeżeli słupek uderzający
fizycznie dotyka korzenia.
PICUS
PICUS
PICUS
PICUS
PICUS
PICUS
Łączenie tomografu elektrycznego i dźwiękowego
Tomograf rezystancji elektrycznej Treetronic
wykorzystuje napięcie elektryczne do badania drzew.
Treetronic generuje tomogramy 2D (ERT) obrazujące
rezystancję elektryczną drewna.
Dzięki wspólnej analizie tomogramu SoT i ERT często
istnieje możliwość
! Rozróżnienia różnych rodzajów uszkodzeń (np.:
pęknięcie/pustka lub choroba)
! Wykrycia wczesnego stadium choroby
! Uzyskania informacji o obszarach powyżej i poniżej
poziomu badania. Dzięki temu istnieje możliwość
badania zgnilizny korzeni.
Tomogram
dźwiękowy
wyraźnie
pokazuje defekt.
Jaki rodzaj
uszkodzenia
został wykryty?
(3)
(1)
(2)
(1)
(3)
ERT pokazuje
obszary drewna o
(3) niskiej i wysokiej
przewodoności aktywne (1) i
martwe (2). Żywe
drewno bielaste jest
na krawędzi (3)
(3)
argus electronic gmbH * Joachim-Jungius-Str. 9 * 18059 Rostock * Germany
ToRoPol Sp. z o.o. Warszawa Tel: 022 519 40 70 Faks: 022 519 40 80
