Specyfikacja Istotnych Warunków Zamówienia – Opis Przedmiotu Zamówienia

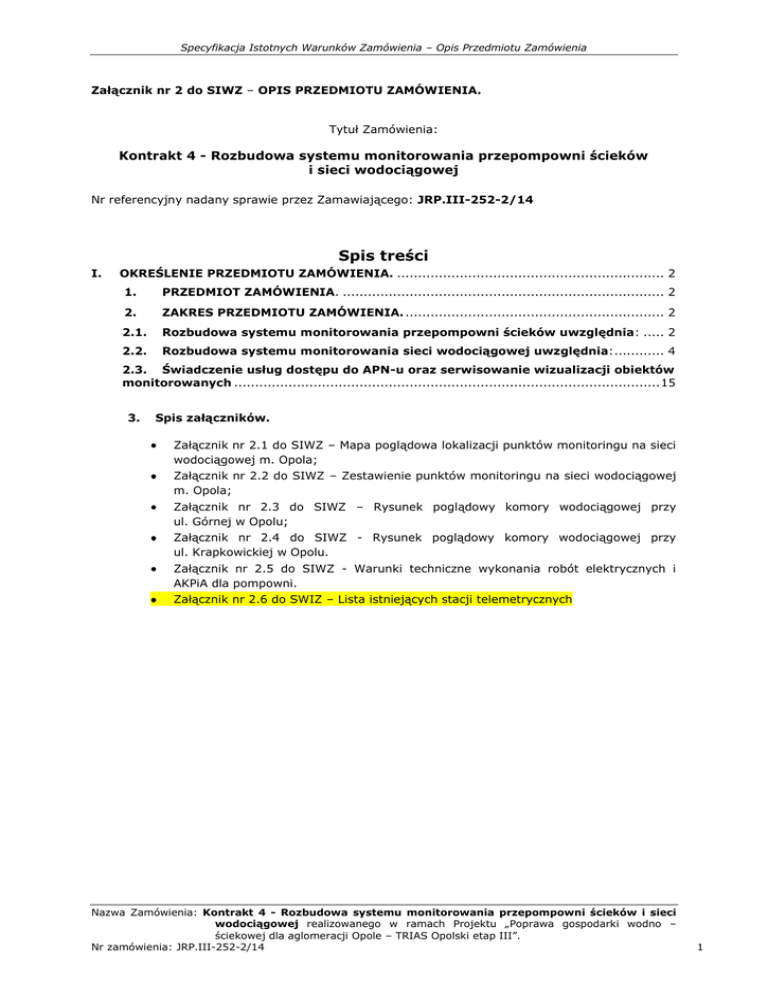

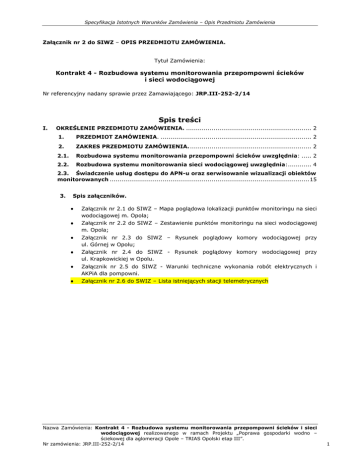

Załącznik nr 2 do SIWZ – OPIS PRZEDMIOTU ZAMÓWIENIA.
Tytuł Zamówienia:
Kontrakt 4 - Rozbudowa systemu monitorowania przepompowni ścieków
i sieci wodociągowej
Nr referencyjny nadany sprawie przez Zamawiającego: JRP.III-252-2/14
Spis treści
I.
OKREŚLENIE PRZEDMIOTU ZAMÓWIENIA. ................................................................ 2
1.
PRZEDMIOT ZAMÓWIENIA. ............................................................................. 2
2.
ZAKRES PRZEDMIOTU ZAMÓWIENIA. .............................................................. 2
2.1.
Rozbudowa systemu monitorowania przepompowni ścieków uwzględnia: ..... 2
2.2.
Rozbudowa systemu monitorowania sieci wodociągowej uwzględnia:............ 4
2.3. Świadczenie usług dostępu do APN-u oraz serwisowanie wizualizacji obiektów
monitorowanych ...................................................................................................... 15
3.
Spis załączników.
Załącznik nr 2.1 do SIWZ – Mapa poglądowa lokalizacji punktów monitoringu na sieci
wodociągowej m. Opola;
Załącznik nr 2.2 do SIWZ – Zestawienie punktów monitoringu na sieci wodociągowej
m. Opola;
Załącznik nr 2.3 do SIWZ – Rysunek poglądowy komory wodociągowej przy
ul. Górnej w Opolu;
Załącznik nr 2.4 do SIWZ - Rysunek poglądowy komory wodociągowej przy
ul. Krapkowickiej w Opolu.
Załącznik nr 2.5 do SIWZ - Warunki techniczne wykonania robót elektrycznych i
AKPiA dla pompowni.
Załącznik nr 2.6 do SWIZ – Lista istniejących stacji telemetrycznych
Nazwa Zamówienia: Kontrakt 4 - Rozbudowa systemu monitorowania przepompowni ścieków i sieci
wodociągowej realizowanego w ramach Projektu „Poprawa gospodarki wodno –
ściekowej dla aglomeracji Opole – TRIAS Opolski etap III”.
Nr zamówienia: JRP.III-252-2/14
1
I.
OKREŚLENIE PRZEDMIOTU ZAMÓWIENIA.
1. PRZEDMIOT ZAMÓWIENIA.
Przedmiotem zamówienia jest dostawa materiałów i urządzeń wraz z wykonaniem niezbędnych
robót montażowych, włączeniem do wizualizacji, testowaniem, sprawdzeniem poprawności
działania i udzieleniem 3 letniej gwarancji oraz rękojmi za wady na cały system oraz
poszczególne urządzenia, oraz świadczenie usług dostępu do APN wraz z serwisowaniem.
Zakres związany z realizacją w/w Kontraktu obejmuje:
1.1.
rozbudowę systemu monitorowania przepompowni ścieków polegającej na
zainstalowaniu na istniejących obiektach urządzeń (narzędzi) do kontroli przebiegu pracy
w ilości 45 przepompowni ścieków, mechanizmu przesyłu informacji do bazy danych oraz
modułu wizualizacji w systemie informatycznym.
1.2.
rozbudowę systemu monitorowania sieci wodociągowej polegającej na montażu 29
punktów do monitorowana sieci wodociągowej na których będą prowadzone pomiary
m.in.: ciśnienia, natężenia, przepływu i właściwości fizykochemicznych.
1.3.
świadczenie usług dostępu do APN-u oraz serwisowanie wizualizacji obiektów
monitorowanych w łącznej ilości 151 szt., w tym: 77 sztuk posiadanych obecnie przez
Zamawiającego stacji telemetrycznych, 45 pompowni nowo przyłączanych w ramach
niniejszego postępowania oraz 29 urządzeń telemetrycznych dla punktów pomiarowych na
sieci wodociągowej dostarczanych w ramach niniejszego postępowania. Usługa będzie
realizowana następująco:
1.3.1. Świadczenie usług dostępu do APN oraz serwisowanie wizualizacji dla 77 sztuk
posiadanych obecnie przez Zamawiającego stacji telemetrycznych realizowane
będzie w okresie od momentu dostarczenia i wymiany kart SIM na tych obiektach
(Wykonawca dokona wymiany wszystkich kart w terminie do 1 miesiąca od
podpisania Umowy) do dnia podpisania Protokołu Odbioru Końcowego.
1.3.2. Świadczenie usług dostępu do APN oraz serwisowanie wizualizacji dla wszystkich
obiektów, tj.:
i.
77 sztuk posiadanych obecnie przez Zamawiającego stacji telemetrycznych,
ii. 45 sztuk pompowni nowo przyłączanych w ramach niniejszego postępowania,
iii. 29 sztuk nowych punktów pomiarowych na sieci wodociągowych dostarczanych
w ramach niniejszego postępowania,
realizowane będzie w okresie 24 miesięcy od dnia następnego po dacie podpisania
Protokołu Odbioru Końcowego.
2. ZAKRES PRZEDMIOTU ZAMÓWIENIA.
2.1. Rozbudowa systemu monitorowania przepompowni ścieków uwzględnia:
Dostawę materiałów i urządzeń wraz z wykonaniem niezbędnych robót montażowych oraz
z włączeniem do wizualizacji 45 przepompowni, testowaniem, sprawdzeniem poprawności działania
i udzieleniem 3 letniej gwarancji oraz rękojmi za wady. Gwarancja (oraz rękojmia za wady) na cały
system oraz poszczególne urządzenia będzie udzielona na okres 3 lat, licząc od dnia podpisania
przez Zamawiającego Protokołu Odbioru Końcowego.
Powyższy zakres realizowany będzie na podstawie zestawienia planowanych obiektów do
podłączenia (Tabela 1) oraz warunków technicznych wykonania robót elektrycznych i AKPiA dla
pompowni ścieków (Załącznik nr 2.5 do SIWZ).
W zakresie włączenia do systemu monitoringu i wizualizacji , należy wykonać m.in.:
1) włączenie
32
przepompowni
kanalizacyjnych
sieciowych
zawierających
moduły
telemetryczne MT-101, tj.:
a. wprowadzenie nowego programu sterownika zgodnego ze stosowanymi dotychczas
programami umożliwiającymi wizualizację pracy pompowni w oprogramowaniu ClearSCADA
w zakresie jaki opisują Warunki techniczne wykonania robót elektrycznych i AKPiA
dla pompowni ścieków (Załącznik nr 2.5 do SIWZ);
2
b. wprowadzenie do oprogramowania SCADA (ClearSCADA) kolejnych ekranów wizualizacji
pracy oraz wprowadzenie na mapy odnośników do pompowni;
c. wprowadzenie do serwera OPC konfiguracji umożliwiającej prawidłową komunikację
z obiektem;
2) włączenie 13 obiektów dla których należy przewidzieć wymianę całej sterownicy. Sterownice
należy wykonać według Warunków technicznych wykonania robót elektrycznych
i AKPiA dla pompowni ścieków (Załącznik nr 2.5 do SIWZ);
3) obiekty wymienione w pkt. 1) i pkt. 2) powyżej podlegające wpięciu do monitoringu
zestawiono w Tabeli 1.
Tabela 1. Zestawienie planowanych obiektów podlegających wpięciu do monitoringu.
Lp.
1
2
3
4
5
6
Miejscowość
Opole
Opole
Opole
Opole
Opole
Opole
Ulica
Oleska
Gołachowskiego
Grobla PS3
Etnografów
Partyzancka
Partyzancka
7
8
9
10
11
12
13
14
15
16
17
Opole
Opole
Opole
Opole
Opole
Opole
Opole
Opole
Opole
Opole
Opole
Nizinna P2A
Partyzancka
Sobieskiego 47
Podmiejska 1
Bierkowicka 1
Bierkowicka 2
Marka z Jemielnicy
Polna
Wschodnia
Ligudy
Zapłocie /Łanowa
Obiekt
Pompownia ścieków
Pompownia ścieków
Pompownia ścieków
Pompownia ścieków
Tłocznia Makro
Tłocznia obwodnica
północna
Pompownia ścieków
Tłocznia Karolinka
Pompownia ścieków
Pompownia ścieków
Pompownia ścieków
Pompownia ścieków
Pompownia ścieków
Pompownia ścieków
Pompownia ścieków
Pompownia ścieków
Pompownia ścieków
18
Opole
Cybisa P-1
Pompownia ścieków
19
Opole
Pompownia ścieków
20
Opole
Wygonowa/Os.Med
yk
Bończyka
21
Opole
Pompownia ścieków
22
Opole
Stawowa za bud
51
Działkowa MZK
23
Opole
Biasa
Pompownia ścieków
24
Opole
Podlesie
Pompownia ścieków
25
Opole
Kwoczka 1
Pompownia ścieków
26
Opole
Kwoczka 2
Pompownia ścieków
27
Opole
Narutowicza Dz. 45
Pompownia ścieków
28
Opole
Partyzancka sł.309
Pompownia ścieków
29
Opole
Portowa
Pompownia ścieków
30
31
32
33
34
Chmielowice
Chmielowice
Chrzowice
Komprachcice
Komprachcice
Wiśniowa
Lipowa
Wiejska
Torowa PK-2
Krzyżowa
Pompownia
Pompownia
Pompownia
Pompownia
Pompownia
Pompownia ścieków
Pompownia ścieków
ścieków
ścieków
ścieków
ścieków
ścieków
Uwagi
MT101
MT101
MT101
MT101
MT101
MT101
MT101
MT101
MT101
MT101
MT101
MT101
MT101
MT101
MT101
MT101
Wymiana sterownicy
Wg załącznika nr 2.5
Wymiana sterownicy
Wymiana sterownicy
Wymiana sterownicy
Wymiana sterownicy
Wymiana sterownicy
Wymiana sterownicy
Wymiana sterownicy
Wymiana sterownicy
Wymiana sterownicy
Wymiana sterownicy
Wymiana sterownicy
Wymiana sterownicy
MT101
MT101
MT101
MT101
MT101
do SIWZ
do SIWZ
do SIWZ
do SIWZ
do SIWZ
do SIWZ
do SIWZ
do SIWZ
do SIWZ
do SIWZ
do SIWZ
do SIWZ
do SIWZ
3
35
36
37
38
39
40
41
42
43
44
45
Komprachcice
Polska Nowa Wieś
Polska Nowa Wieś
Polska Nowa Wieś
Polska Nowa Wieś
Polska Nowa Wieś
Polska Nowa Wieś
Polska Nowa Wieś
Osiny
Osiny
Żerkowice
Lipowa
Chróścińska
Kościelna
Leśna
Lipowa
Lotniskowa
Szeroka
Zagórna
Polna
Szeroka
Niemodlińska
Pompownia
Pompownia
Pompownia
Pompownia
Pompownia
Pompownia
Pompownia
Pompownia
Pompownia
Pompownia
Pompownia
ścieków
ścieków
ścieków
ścieków
ścieków
ścieków
ścieków
ścieków
ścieków
ścieków
ścieków
MT101
MT101
MT101
MT101
MT101
MT101
MT101
MT101
MT101
MT101
MT101
System, zarówno pod względem programowym, jak i sprzętowym powinien być tak wykonany by
zapewnić bezpieczeństwo przesyłanych danych. Wszystkie wymagania podane w opisie przedmiotu
zamówienia, dotyczące poszczególnych urządzeń, są wymaganiami minimalnymi. Wykonawca
zabezpieczy, dostarczy i zamontuje na istniejącym przewodzie wodociągowym wszelkie niezbędne
urządzenia, które są konieczne do prawidłowego wykonania zamówienia.
2.2.
Rozbudowa systemu monitorowania sieci wodociągowej uwzględnia:
Dostawę materiałów i urządzeń pomiarowych wraz z wykonaniem niezbędnych robót montażowych
(w punktach/miejscach wskazanych i przygotowanych przez Zamawiającego) oraz wykonaniem
wizualizacji, wdrożeniem systemu monitoringu, testowaniem, sprawdzeniem poprawności działania
i udzieleniem 3 letniej gwarancji oraz rękojmi za wady, licząc od dnia podpisania przez
Zamawiającego Protokołu Odbioru Końcowego.
Zamówienie realizowane będzie na podstawie zestawienia urządzeń pomiarowych, planowanych do
montażu w poszczególnych punktach pomiarowych (Załącznik nr 2.1. do SIWZ).
W zakresie wizualizacji i monitoringu, należy wykonać:
1) monitoring pracy sieci wodociągowej, dla zamontowanych urządzeń, umożliwiający stały wgląd
w jej podstawowe parametry, takie jak:
Przepływy – w 25 punktach na istniejącej sieci wodociągowej (27 przepływomierzy),
Ciśnienie – w 18 punktach na istniejącej sieci wodociągowej,
Mętność, przewodnictwo elektryczne – w 3 punktach na istniejącej sieci wodociągowej,
2) wizualizację łącznie 29 nowych punktów pomiarowych na istniejącej sieci wodociągowej.
Planowane rozmieszczenie punktów monitoringu pokazano na załączniku mapowym stanowiącym
Załącznik nr 2.1 do SIWZ.
Parametry podlegające monitoringowi we wskazanym punkcie, określenie lokalizacji punktów oraz
średnic przewodów czynnej sieci wodociągowej miasta Opola, na których mają zostać
zamontowane urządzenia pomiarowe pokazano w zestawieniu stanowiącym Załącznik nr 2.2 do
SIWZ.
System zarówno pod względem programowym, jak i sprzętowym powinien być tak wykonany by
zapewnić bezpieczeństwo przesyłanych danych. Wszystkie wymagania podane w opisie przedmiotu
zamówienia dotyczące poszczególnych urządzeń są wymaganiami minimalnymi. Wykonawca
zabezpieczy, dostarczy i zamontuje na istniejącym przewodzie wodociągowym wszelkie niezbędne
urządzenia, które są konieczne do prawidłowego wykonania zamówienia.
W zakresie dostaw planuje się dostawę i montaż urządzeń monitorujących, tj.:
1) Pomiar natężenia przepływu – przepływomierz elektromagnetyczny:
Przepływomierz zoptymalizowany do stosowania z zasilaniem bateryjnym do aplikacji
wodnych, do pomiarów przepływów i detekcji wycieków na czynnych sieciach wodociągowych.
Przepływomierze w zakresie średnic od 200mm do 500mm, połączenia kołnierzowe.
Ilość przepływomierzy planowana do montażu - 24 sztuk, w tym:
200mm – 11 sztuk,
250mm – 4 sztuki,
4
300mm – 6 sztuk,
400mm – 2 sztuki,
500mm – 1 sztuka.
1.1)
Wymagania dotyczące czujnika pomiarowego:
Dostosowany do montażu w przewodach pracujących pod ciśnieniem do 0 do
10 bar,
W zależności od miejsca montażu, montaż doziemny bądź w istniejącej komorze,
Możliwość pracy w całkowitym zalaniu - stopień ochrony czujnika wraz z
oprzyrządowaniem (kable, bateria, itp) IP68 umożliwiający zabudowę bezpośrednio
w ziemi,
Wykładzina EPDM, poliuretan, polipropylen lub inna dopuszczona do kontaktu
z wodą pitną na podstawie atestu PZH, odporna mechanicznie i chemicznie na
przepływ wody,
Elektrody pomiarowe odporne mechanicznie i chemicznie na przepływ wody,
Atest PZH do kontaktu z wodą pitną,
Maksymalny błąd pomiaru: 0,5%, potwierdzone protokołem kalibracji na mokro,
Pomiar przepływu w dwóch kierunkach,
Temperatura medium: +0,1 ...+ 20 °C,
Praca w temperaturze otoczenia przynajmniej: -20... + 50 °C,
Przechowywanie wartości liczników, danych kalibracyjnych i konfiguracyjnych
w nieulotnej pamięci (np. typu SD) czujnika lub przetwornika,
Możliwość zabudowy czujnika na poziomym rurociągu.
1.2)
Wymagania dotyczące przetwornika pomiarowego:
Przetwornik wraz z oprzyrządowaniem (kable, bateria, itp.) o stopniu ochrony IP68
umożliwiający montaż w komorze, w słupku teletransmisyjnym bądź w ziemi (w
osłonie rurowej),
Wyświetlacz LCD umożliwiający odczyt stanu liczników w przód i w tył, stanu
baterii, prędkości przepływu, przepływu chwilowego i komunikatów awarii,
Programowanie za pomocą interfejsu RS232 lub RS485 z protokołem MODBUS RTU
lub za pomocą innego otwartego protokołu komunikacyjnego do którego dostawca
dostarczy pełny opis, bez rozszczelniania obudowy (możliwość odczytu danych
z wewnętrznego rejestratora, błędów, bieżących liczników, zmiany konfiguracji),
Praca w temperaturze otoczenia przynajmniej: -20...+50 °C,
Zasilanie z baterii : czas pracy na baterii/akumulatorze min. 2 lata w pracującym
układzie. Dotyczy miejsc, w których nie ma możliwości zewnętrznego zasilania,
wymagane jest aby urządzenie posiadało zasilanie bateryjne pozwalające na co
najmniej 2 lata nieprzerwanej pracy bez doładowywania przy
następujących założeniach warunków pracy: pomiary
(próbkowanie)
wykonywane co 5 sek. i transmitowane do systemu co 2 godziny.
Warunek ten zostanie sprawdzony na etapie realizacji zamówienia dla całego toru
pomiarowego ( czujnik, przetwornik pomiarowy, rejestrator, urządzenie GPRS
(modem)) przy pomiarach wykonywanych co 5 sek. i transmitowanych do systemu
SMOIS co 15 min. Wykonawca będzie musiał udokumentować odpowiednim
wyliczeniem i przeprowadzeniem 48 godzinnego testu potwierdzającego
odpowiednią wytrzymałość baterii.,
Możliwość zasilania sieciowego 230V AC ±15% lub zasilania solarnego (jeżeli w
punkcie pomiarowym jest dostępne),
Stopień ochrony baterii wraz z oprzyrządowaniem IP68,
Jeżeli wymagają tego warunki zabudowy to przepływomierz ma być w wersji
rozdzielnej (długość kabla między czujnikiem, a przetwornikiem min. 30m),
Wbudowany rejestrator i modem GPRS lub możliwość komunikacji (np. poprzez
RS232 lub RS485 lub USB lub Ethernet) z zewnętrznym rejestratorem
i urządzeniem transmisyjnym GPRS.
2) Pomiar natężenia przepływu – przepływomierz elektromagnetyczny zanurzeniowy
(sztycowy):
5
Przepływomierz zoptymalizowany do stosowania z zasilaniem bateryjnym do aplikacji
wodnych, do pomiarów przepływów i detekcji wycieków na czynnych sieciach
wodociągowych.
Ilość przepływomierzy – 3 sztuki, w tym:
500mm – 1 sztuka,
600mm – 2 sztuki.
2.1)
Wymagania dotyczące czujnika pomiarowego:
Dostosowany do montażu w przewodach pracujących pod ciśnieniem do 0 do 10
bar,
W zależności od miejsca montażu, montaż doziemny bądź w istniejącej komorze,
Możliwość pracy w całkowitym zalaniu - stopień ochrony czujnika wraz z
oprzyrządowaniem IP68 umożliwiający zabudowę bezpośrednio w ziemi,
Dopuszczony do kontaktu z wodą pitną na podstawie atestu PZH, odporną
mechanicznie i chemicznie na przepływ wody,
Maksymalny błąd pomiaru: 2%, potwierdzone protokołem kalibracji na mokro,
Pomiar przepływu w dwóch kierunkach,
Temperatura medium przynajmniej: +0,1 ...+ 20 °C,
Praca w temperaturze otoczenia przynajmniej: -20 ... + 50 °C,
Możliwość zabudowy czujnika na poziomym rurociągu,
Długości sztycy dostosowane do montażu w rurach o średnicy 500 i 600 mm,
Montaż przez zawór kulowy.
2.2)
Przetwornik wraz z oprzyrządowaniem o stopniu ochrony IP68 umożliwiający
montaż w komorze, w słupku teletransmisyjnym bądź w ziemi (w osłonie rurowej),
Wyświetlacz LCD umożliwiający odczyt stanu liczników w przód i w tył, stanu
baterii, prędkości przepływu, przepływu chwilowego i komunikatów awarii,
Programowanie za pomocą interfejsu RS232 lub RS485 z protokołem MODBUS RTU
lub za pomocą innego otwartego protokołu komunikacyjnego do którego dostawca
dostarczy pełny opis, bez rozszczelniania obudowy (możliwość odczytu danych
z wewnętrznego rejestratora, błędów, bieżących liczników, zmiany konfiguracji),
Praca w temperaturze otoczenia przynajmniej: -20...+50 °C,
Zasilanie z baterii: czas pracy na baterii/akumulatorze min. 2 lata w pracującym
(próbkowanie)
odpowiednią wytrzymałość baterii.
Możliwość zasilania sieciowego 230V AC ±15% lub zasilania solarnego (jeżeli w
punkcie pomiarowym jest dostępne),
Stopień ochrony baterii wraz z oprzyrządowaniem IP68,
Jeżeli wymagają tego warunki zabudowy to przepływomierz ma być w wersji
rozdzielnej (długość kabla między czujnikiem, a przetwornikiem min. 30m),
Wbudowany rejestrator i modem GPRS lub możliwość komunikacji (np. poprzez
RS232 lub RS485 lub USB lub Ethernet) z zewnętrznym rejestratorem
i urządzeniem transmisyjnym GPRS.
3) Pomiar ciśnienia – manometr:
Przetwornik zoptymalizowany do stosowania z zasilaniem bateryjnym do aplikacji wodnych,
do pomiarów ciśnienia w czynnych sieciach wodociągowych. Ilość urządzeń – 18 sztuk.
6
3.1)
Wymagania dotyczące pomiaru ciśnienia w sieci wodociągowej
Zakres pomiaru 0-10 bar,
Pomiar ciśnienia względnego,
Sygnał wyjściowy: 4-20 mA (lub inny dostosowany do rejestratora danych),
Czujnik z elektroniką przystosowaną do zasilania impulsowego w czasie pracy
z rejestratorami w celu obniżenia poboru energii,
Dopuszczalne przeciążenie: minimum 4 krotność górnej granicy zakresu
pomiarowego,
Kabel do podłączenia przetwornika do rejestratora o długości dostosowanej do
zabudowy o stopniu ochrony IP68,
Stopień ochrony całego zestawu pomiarowego IP68,
Błąd podstawowy: maksymalnie 0,25 % zakresu pomiarowego,
Przyłącze procesowe: G1/2",
Temperatura medium przynajmniej: +0,1 ...+20 °C,
Praca w temperaturze otoczenia przynajmniej: -20... +50 °C,
Atest PZH,
Czujnik ciśnienia powinien być montowany na armaturze składającej się z zaworu
manometrycznego służącego do odpowietrzania i kontroli ciśnienia oraz zaworu
odcinającego (przy instalacjach doziemnych dopuszcza się zainstalowanie tylko
zaworu odcinającego),
Czujnik ciśnienia powinien być tak zamontowany, aby był możliwy jego montaż
i demontaż bez możliwości uszkodzenia kabla sygnałowego.
4) Analiza parametrów wody: mętności i elektroprzewodnictwa:
Ilość punktów pomiarowych z pomiarem mętności i przewodności: 3 szt.
4.1)
Wymagania dotyczące czujnika mętności:
Dostosowany do montażu w przewodach pracujących pod ciśnieniem do 10 bar,
Sygnał wyjściowy 4-20 mA lub inny dostosowany do zastosowanego przetwornika,
Dopuszczalne przeciążenie: minimum 40 bar,
Montaż w komorze wodociągowej,
Kabel do podłączenia czujnika do przetwornika o długości dostosowanej do
zabudowy, o stopniu ochrony IP68,
Maksymalny błąd pomiaru: 2%,
Montaż z zastosowaniem odpowiedniej armatury – pomiar mętności w rurociągu
„online”,
Atest PZH,
Zakres pomiarowy: 0..10 NTU,
Wstępna kalibracja do pomiarów mętności wody czystej,
Czujnik mętności powinien być tak zamontowany, aby był możliwy jego montaż
i demontaż bez możliwości uszkodzenia kabla sygnałowego,
Wykonanie z materiałów odpornych chemicznie i mechanicznie na przepływ wody.
4.2)
Wymagania dotyczące czujnika przewodnictwa elektrycznego:
Dostosowany do montażu w przewodach pracujących pod ciśnieniem do 10 bar,
Stała celi nie więcej niż k=1cm-1,
Wbudowany czujnik temperatury,
Zakres pomiarowy: 0…2 mS/cm,
Sygnał wyjściowy 4-20 mA lub inny dostosowany do zastosowanego przetwornika,
Dopuszczalne przeciążenie: minimum 40 bar,
Montaż w komorze wodociągowej,
Kabel do podłączenia czujnika do przetwornika o długości dostosowanej do
zabudowy, o stopniu ochrony IP68,
Maksymalny błąd pomiaru: 2%,
Atest PZH,
7
Czujnik przewodnictwa elektrycznego powinien być montowany na armaturze
składającej się z dostosowanej nawiertki i zaworu odcinającego,
Czujnik przewodnictwa powinien być tak zamontowany, aby był możliwy jego
montaż i demontaż bez możliwości uszkodzenia kabla sygnałowego,
Wykonanie z materiałów odpornych chemicznie i mechanicznie na przepływ wody.
4.3)
Odpowiedni przetwornik dla czujników opisanych w pkt 4.1 i 4.2 powyżej,
Interfejs komunikacyjny RS232, RS485, USB lub Ethernet (możliwość odczytu
pomiarów zapisanych lokalnie oraz konfigurowania urządzenia),
Możliwość zapisywania pomiarów w cyklu kołowym na zewnętrzny nośnik pamięci
(np. kartę SD) z możliwością ustawienia częstotliwości zapisów,
Wbudowany rejestrator danych z możliwością regulowania częstotliwości zapisu,
przechowywanie min. 100 000 pomiarów,
Wbudowany modem GPRS lub możliwość komunikacji (poprzez RS232, RS485,
USB, Ethernet) z zewnętrznym rejestratorem i urządzeniem transmisyjnym GPRS,
Możliwość konfigurowania przetwornika za pomocą przycisków funkcyjnych
i wyświetlacza,
Praca w temperaturze otoczenia przynajmniej: -20 … +50 °C,
Stopień ochrony całego zestawu pomiarowego min. IP67,
Odporność na korozję,
Wyświetlacz LCD umożliwiający odczyt bieżących pomiarów mętności i
przewodnictwa, stanu baterii, komunikatów awarii,
Zasilanie z sieci 230 V AC ± 15 %.
5) Rejestrator parametrów sieci wodociągowej z transmisją danych pomiarowych
w technologii GSM/GPRS:
5.1)
Wymagania w zakresie rejestratora parametrów sieci z transmisją danych:
Do rejestrowania parametrów sieci z transmisją danych dopuszcza się stosowanie:
-
urządzeń
transmisyjnych
(modemów
i
terminali
GPRS)
zintegrowanych
z rejestratorami oraz zintegrowanych z przetwornikami pomiarowymi,
lub
- urządzeń transmisyjnych lub rejestratorów rozdzielnych od przetworników
pomiarowych. W przypadku ich zastosowania wymaga się stosowanie wymiany
danych pomiarowych poprzez łącza RS232, RS485, USB lub Ethernet. Nie wolno
stosować wymiany danych już przetworzonych do postaci cyfrowej poprzez sygnały
analogowe (4..20V, 0-10V lub inne). Dane pomiarowe sieci wodociągowej tj.
przepływ, ciśnienie, mętność i przewodność mogą być przetwarzane na postać
cyfrową wyłącznie w przetworniku pomiarowym w nie gorszej niż wskazana w
wymaganiach dokładności pomiarowej (maksymalny błąd pomiaru). Następnie wynik
pomiaru aż do systemu SMOIS1 i bazy danych BDWIK ma być przesyłany wyłącznie w
postaci cyfrowej (informatycznej).
Do rejestracji innych sygnałów np. stanu otwarcia włazów, słupków telemetrycznych,
stanu baterii, stanu zasilania można wykorzystywać wejścia analogowe i cyfrowe
przetworników i urządzeń transmisyjnych.
1
5.2)
Część komunikacyjna
Praca w prywatnym APN dostarczanym przez Wykonawcę,
Komunikacja z urządzeniem oraz transmisja danych w technologii GSM/GPRS,
Cykliczna transmisja danych GPRS,
Transmisja stanów alarmowych urządzenia poprzez GPRS,
Transmisja zdarzeniowa GPRS.
5.3)
Część użytkowa
Przystosowany do bezpośredniego montażu w słupkach teletechnicznych i/lub
doziemnie w osłonie i/lub w komorach pomiarowych,
System Monitorowania Obiektów i Sterowania.
8
Rejestrator musi zapewnić możliwość rejestracji wyników pomiarów określonych
w danym punkcie pomiarowym,
Zasilanie z baterii: czas pracy na baterii/akumulatorze min. 2 lata w pracującym
(próbkowanie)
odpowiednią wytrzymałość baterii.
.Możliwość zasilania sieciowego 230V AC ±15% lub zasilania solarnego (jeżeli
w punkcie pomiarowym jest dostępne),
Wbudowany wewnętrzny przetwornik temperatury,
Wodoszczelna obudowa urządzenia (wykonanie w stopniu ochrony IP68),
Synchronizacja zegara czasu jak w pkt. 6.1.5) poniżej,
Wbudowany wyświetlacz LCD,
Sygnalizacja stanu rozładowania baterii,
Sygnalizacja poziomu sygnału GSM/GPRS,
Możliwość podłączenia do rejestratora dodatkowego akumulatora umożliwiającego
zasilanie urządzenia w czasie transmisji danych za pośrednictwem GPRS,
Możliwość jednoczesnego podglądu i odczytu wskazań rejestratora na wyświetlaczu
bez przerywania transmisji danych,
Zakres pracy w temperaturach otoczenia przynajmniej od -20°C do +50°C,
Możliwość wymiany karty SIM przez użytkownika,
Odczyt danych poprzez komputer PC bez przerywania pomiarów i rejestracji,
Wyposażony w energooszczędny układ zasilania przetworników ciśnienia,
Możliwość wyświetlania bezpośrednio w rejestratorze mierzonych wielkości,
Możliwość konfigurowania cykli transmisji danych,
Możliwość konfigurowania okresu próbkowania,
Wewnętrzna nieulotna pamięć typu FLASH – umożliwiająca rejestrację w cyklu
kołowym – przechowywanie pomiarów w przypadku braku transmisji GPRS przez
min. 7 dni (przy częstotliwości pomiarów co 30 sek.),
Możliwość zdalnego przeprogramowywania urządzenia,
Możliwość wymiany wewnętrznego oprogramowania za pośrednictwem lokalnego
portu RS485 lub RS232 lub USB i zdalnie poprzez GPRS,
Gniazdo do podłączenia zewnętrznych sygnałów pomiarowych o stopniu ochrony
IP68,
Gniazdo do podłączenia anteny GSM, o stopniu ochrony IP68.
5.4)
Właściwości oprogramowania urządzenia
Oprogramowanie w języku polskim,
Konfiguracja urządzenia aktualnie podłączonego do systemu,
Wyświetlanie wartości bieżących,
Wyświetlanie wartości sygnału GSM/GPRS,
Odczyt danych archiwalnych zarejestrowanych w pamięci urządzenia,
Możliwość konfiguracji wszystkich parametrów użytkownika w urządzeniu zarówno
lokalnie jak i zdalnie,
Zmiana niezależnie okresu pomiarów (od 1 sek. do 1 godz. – przynajmniej 10
wartości pośrednich) i niezależnie okresu transmisji (od 1 min do 24 godz. –
przynajmniej 10 wartości pośrednich),
Możliwość zabezpieczenia hasłem dostępu do parametrów konfiguracyjnych,
Możliwość odczytywania i zapisywania danych z/do plików csv, xls,
Program działa w środowisku Windows 7, Windows 8, Windows 2003, Windows
2008 (zarówno dla architektury 32 i 64 bitowej).
6) Komunikacja w systemie nadrzędnym oraz monitoring:
9
6.1)
Wymagania w zakresie rejestracji i komunikacji z systemem SCADA
6.1.1) Każde urządzenie z osobna znajdujące się na obiekcie musi wykonywać pomiary
obiektowe z określoną częstotliwością (od 1 sek. do 1 godz. – przynajmniej 10
wartości pośrednich) oraz zdarzeniowo (przekroczenie wartości krytycznych bądź
zdarzenia alarmowe). Zarejestrowane dane wraz ze stemplem czasowym
przechowywane będą w wewnętrznej pamięci urządzenia (rejestratora). Użytkownik
będzie miał możliwość zmiany częstotliwości wykonywania pomiarów.
6.1.2) Wysyłanie danych musi odbywać się porcjami w określonych odstępach czasowych (od
1 min do 24 godzin – przynajmniej 10 wartości pośrednich) lub zdarzeniowo (j/w).
Użytkownik musi mieć możliwość zdalnej z systemu SMOIS zmiany tych odstępów.
Odstępy te będą różne i nie powiązane ze zmianą częstotliwości pomiaru, o której
mowa w pkt. 6.1.1) powyżej.
6.1.3) Dane o których mowa w pkt. 6.1.1) powyżej będą trafiać do wewnętrznej bazy danych
istniejącego systemu SMOIS opartego na aplikacji ClearSCADA, z uwzględnieniem
czasu zarejestrowania zdarzenia za pośrednictwem protokołu np. DNP3. Dane te
rejestrowane mają być z czasem zarejestrowania zdarzenia, proces zapisu do bazy
danych następuje z opóźnieniem, jednak nie dłuższym niż okres transmisji, o którym
mowa w pkt. 6.1.2 powyżej. Dane w systemie zapisane są z właściwym czasem
zdarzenia.
6.1.4) Użytkownik nie dopuszcza korzystania z dodatkowych aplikacji w celu prezentacji
zgromadzonych danych (wartości, wykresy, raporty). Wszystkie uzyskane dane z
monitorowanych obiektów i ich funkcjonalność (zmierzone wartości, generowane
informacje, tworzenie wykresów, raportów, itp.) dla Użytkownika mają być realizowane
w istniejącym w WiK systemie SMOIS opartym na ClearSCADA. Dodatkowe
oprogramowanie może być wykorzystywane jako niezbędne oprogramowanie
komunikacyjne - tak skonfigurowane aby nie wymagało dodatkowej obsługi ze strony
użytkownika -wymagane jest uruchamiane automatycznie.
6.1.5) Każde dostarczane urządzenie pomiarowe (rejestrator) będzie automatycznie
synchronizować czas (RTC) z serwera SMOIS. Synchronizacja będzie gwarantować, że
wszystkie dostarczone urządzenia będą w każdym momencie działania systemu
zsynchronizowane z czasem serwera SMOIS z różnicą nie przekraczającą +/- 10 sek.
Synchronizacja musi uwzględniać rozbieżność w czasie w ten sposób aby w momencie
wykrycia przekroczenia w/w rozbieżności synchronizacja nastąpiła automatycznie (a
nie co określony czas np. 24 godziny).
6.1.6) Wymagane jest aby dane rejestrowane były równolegle i niezależnie w bazie danych
(BDWIK) z obsługą zapytań SQL, która przygotowana i udostępniona będzie przez
Zamawiającego. Dane zapisywane będą z dokładnością do 1 sek. Baza danych BDWIK
będzie uruchomiona na oddzielnym serwerze, wskazanym przez Zamawiającego
pracującym we wspólnej sieci LAN. Strukturę tabel bazy danych BDWIK obejmującą
wszystkie mierzone parametry oraz parametry punktów pomiarowych dostarczy
Zamawiający. Hasła i sposób dostępu do BDWIK dostarczy Zamawiający. Serwer
będzie dostarczony, administrowany i obsługiwany przez Zamawiającego. Brak
komunikacji z serwerem nie może powodować dysfunkcji pozostałych funkcjonalności
dostarczanego systemu a jedynie brak zapisu danych do bazy danych BDWIK. Dane
wykorzystywane będą w przyszłości do kalibrowania modelu hydraulicznego sieci
wodociągowej. Do danych rejestrowanych będzie należeć poza wielkościami
mierzonymi (ciśnienie, przepływ, jakość wody) również moc GSM, różnica czasu RTC
(rozumiana jako różnica pomiędzy zegarem czasu rzeczywistego rejestratora
obiektowego oraz zegarem serwera SMOIS), stan komunikacji z obiektem itp.
6.1.7) W ramach zadania należy dostosować obecnie działający system SMOIS, tak
aby istniejące w systemie dane pomiarowe z sieci wodociągowej były
rejestrowane w bazie danych BDWIK.
6.1.8) Wymagane jest aby z poziomu istniejącego systemu SMOIS (wartości aktualne
i historyczne) możliwe było:
10
o Monitorowanie: przepływu i jego prędkości, ciśnienia, mętności, przewodności,–
jeżeli w punkcie pomiarowym jest odpowiednie urządzenie,
o Odczyt stanów liczników przepływu wody: „w przód”, „w tył” i „netto” – jeżeli
w punkcie pomiarowym jest odpowiednie urządzenie,
o Monitorowanie stanu przepływomierza (np. sygnalizacja stanów alarmowych) –
jeżeli w punkcie pomiarowym jest odpowiednie urządzenie,
o Monitorowanie stanu otwarcia włazów do komory/studzienki, otwarcia słupka
telemetrycznego,
o Prezentacja daty i czasu otrzymania ostatnich danych z rejestratora,
o Przycisk do „żądania” natychmiastowego otrzymania pomiarów z obiektu,
o Monitorowanie sygnału zalania komory/studzienki,
o Monitorowanie stanu naładowania akumulatora,
o Zmiana częstotliwości wykonywania pomiarów, oraz czasu między transmitowanymi
paczkami danych,
o Odczyt poziomu sygnału GSM występującego na obiekcie.
6.2)
Należy przedstawić projekt monitoringu (wykonania zmian w SMOIS) do akceptacji
przed rozpoczęciem prac. Podane wyżej wymagania co do wyposażenia obiektów należy
uzupełnić o konieczność zmian w istniejącym oprogramowaniu SCADA w celu
wizualizacji punktu pomiarowego (wszystkie koszty związane z takimi zmianami
wliczone są w cenę oferty Wykonawcy). W tym celu projekt uzupełnić o informacje
niezbędne do wykonania tych prac. Dodatkowo w projekcie podać należy współrzędne
geograficzne lokalizacji punktu pomiarowego umożliwiające wprowadzenie lokalizacji do
GPS. Ekrany wizualizacyjne mają zachować wszystkie standardy dotychczas
stosowanych. Przewidzieć w projekcie konieczność przeprowadzenia prac w centralnej
dyspozytorni w WiK Opole, ul. Oleska 64, związanej z wprowadzeniem do systemu
SCADA wizualizacji włączanego obiektu. Przewidzieć konieczność wprowadzenia zmian
w oprogramowaniu SCADA. WiK w Opolu posiada system SCADA - ClearSCADA. Zakres
prac musi uwzględniać wszelkie zmiany w istniejących ekranach wizualizacyjnych (np.
dodanie odpowiedniego punktu na mapie lub mapach), uzupełnienie rejestrowania
awarii, rejestrowania danych przychodzących z punktu pomiarowego, wszelkie wykresy
oraz uzupełnienie raportów okresowych o włączany do systemu punkt pomiarowy itp.
tak aby żaden parametr czy ekran nie został pominięty. Przy pracach nad systemem
wizualizacji musi przyjąć, iż nie będzie miał dostępu do systemu monitoringu
pracującego w WiK w Opolu. Wykonawca powinien po zakończeniu prac przedstawić do
akceptacji proponowane rozwiązania administratorowi systemu „SMOiS” pracującego w
WiK w Opolu. Wykonawca przed przystąpieniem do przeniesienia wizualizacji powinien
zaprezentować działającą wizualizację na własnym serwerze we własnym APN-nie.
Wszystkie swoje rozwiązania musi przedstawić WiK w Opolu i dopiero po ich akceptacji
przez WiK, Wykonawca będzie mógł je przekazać administratorowi systemu w celu
wprowadzenia do SMOIS (WiK Opole dokona wprowadzenia zaakceptowanych
rozwiązań do swojego systemu). Niedopuszczalne jest stosowanie odrębnego
stanowiska wizualizacji w innym systemie niż ten który jest zainstalowany w WiK Opole.
Wizualizacja musi pracować w systemie WiK Opole i być spójna z działającym
systemem w WiK.
7) Wymagania związane z dokumentacją powykonawczą:
Na potrzeby odbioru przedmiotu zamówienia Wykonawca przekaże Zamawiającemu m.in.:
o Oprogramowanie Development i RunTime do zdalnego (np. OPC) i lokalnego
konfigurowania rejestratorów GPRS na oryginalnych nośnikach CD. Dostarczone
oprogramowanie ma umożliwiać Zamawiającemu samodzielną konfigurację
dostarczonych i dołączanych w przyszłości rejestratorów GPRS w tym
m.in.
dołączanie nowych punktów pomiarowych do systemu SMOIS w okresie
pogwarancyjnym. Oprogramowanie nie powinno zawierać limitów ilościowych.
W okresie pogwarancyjnym Zamawiający ma mieć prawo (na podstawie udzielonej
licencji) do dokonywania zmian w sposobie montażu, lokalizacji i konfiguracji
dostarczonych urządzeń, wizualizacji i oprogramowaniu OPC,
o Inne oprogramowanie, jeżeli jest niezbędne do konfigurowania pozostałych urządzeń
(np. przepływomierzy),
o Licencje na oprogramowanie nie mogą być powiązane na „sztywno” z jakimkolwiek
elementem systemu komputerowego. Nie dopuszcza się udzielania licencji w oparciu
o np. adres MAC karty sieciowej, numer seryjny dysku, płyty głównej itp. Zmiana
11
podzespołu systemu komputerowego bądź całego komputera nie powinna
powodować konieczności ponownego zakupu licencji na oprogramowanie
(ponownego zakupu oprogramowania ) lub ponownego generowania licencji,
o W formie papierowej licencje, certyfikaty, świadectwa wzorcowania, kalibracji,
o Instrukcje
obsługi
i
specyfikacje
wszystkich
dostarczonych
urządzeń
i oprogramowania,
o Listę wszystkich wykorzystywanych haseł,
o Dodatkowe akcesoria, minimum 1 komplet, związane z rejestratorami GPRS:
Kabel – interfejs komunikacyjny do podłączenia komputera do rejestratora,
Antena GSM,
Kable sygnałowe do podłączenia zewnętrznych urządzeń pomiarowych
i opcjonalnie dodatkowego zasilania do rejestratora,
Ładowarka do akumulatorów/baterii.
o Inne akcesoria, jeżeli są niezbędne do konfigurowania, obsługi, odczytu danych
zamontowanych urządzeń.
8) Prace związane z zabudową punktu pomiarowego na sieci wodociągowej:
8.1) Wymagania ogólne
Wykonawca dokona montażu urządzeń pomiarowych w miejscu (punkcie) wskazanym
i przygotowanym przez Zamawiającego, zgodnie z ustalonym pomiędzy stronami
harmonogramem prowadzonych robót, uwzględniając charakterystykę organizacji
wykonania robót, w tym terminy i sposób prowadzenia robót. Ze względu na specyfikę sieci
wodociągowej administrowanej przez WiK w Opolu Sp. z o.o. Wykonawca w ofercie
uwzględni i założy czas pracy również w porze nocnej oraz w dniach ustawowo wolnych od
pracy, a także w soboty. Montaż urządzeń pomiarowych dokonywany będzie przez
Wykonawcę pod nadzorem Działu Sieci Wodociągowej Spółki WiK Opole.
Ponadto Wykonawca przedstawi Inżynierowi Kontraktu (Inspektorowi Nadzoru):
wykaz zespołów roboczych, ich kwalifikacje i przygotowanie praktyczne,
wykaz osób odpowiedzialnych za jakość i terminowość wykonania poszczególnych
elementów robót.
Wykaz urządzeń i materiałów jakie Wykonawca zamierza dostarczyć w ramach
realizacji niniejszego zamówienia. Wszystkie materiały i urządzenia jakie Wykonawca
zamierza dostarczyć i zamontować muszą uzyskać aprobatę Inspektora Nadzoru
i Zamawiającego. Na co najmniej 3 tygodnie przed zaplanowanym wykorzystaniem
jakichkolwiek urządzeń i materiałów budowlanych przeznaczonych do montażu
Wykonawca wystąpi do Inspektora Nadzoru z wnioskiem o zatwierdzenie urządzenia
lub materiału do zastosowania, w którym przedstawi szczegółowe informacje
dotyczące proponowanego źródła wytwarzania, zamawiania tych materiałów i
odpowiednie świadectwa badań laboratoryjnych, dokumenty dopuszczenia do obrotu i
stosowania w budownictwie oraz próbki. Dokumenty dopuszczające do stosowania
poszczególne urządzenia i materiały powinny być zgodne z obowiązującymi normami i
przepisami. Urządzenia i materiały, które nie spełniają wymagań określonych w SIWZ,
będą odrzucone. Inspektor Nadzoru w porozumieniu z Zamawiającym rozpatrzy
wniosek w ciągu 5 dni roboczych (tj. innych niż soboty, niedziele i dni ustawowo wolne
od pracy). Upływ tego terminu nie oznacza milczącej zgody Zamawiającego na
zastosowanie danego materiału/urządzenia. Wybrany i zaakceptowany rodzaj
urządzenia lub materiału nie może być później zmieniany bez zgody Inspektora
Nadzoru i Zamawiającego. Zatwierdzenie partii urządzeń i materiałów z danego źródła
nie oznacza, że wszystkie materiały uzyskają zatwierdzenie. Wykonawca zobowiązany
jest do udokumentowania, że urządzenia i materiały uzyskane z dopuszczonego źródła
w sposób ciągły spełniają wymagania SIWZ. Materiały i urządzenia nie odpowiadające
wymaganiom zostaną przez Wykonawcę usunięte na jego koszt. Montaż każdego, nie
zbadanego i nie zaakceptowanego urządzenia lub materiału, Wykonawca wykonuje na
własne ryzyko, licząc się z jego odrzuceniem i niezapłaceniem.
Wszelkie prace związane z zabudową urządzeń pomiarowych na sieci wodociągowej
powinny być prowadzone pod nadzorem Działu Sieci Wodociągowej Spółki WiK Opole.
Podczas montażu każdego punktu pomiarowego Wykonawca bezwzględnie
zobowiązany
jest
przeprowadzić
szczegółową
inspekcję
i
diagnostykę
materiałową istniejącej infrastruktury wodociągowej w punkcie montażu.
Załącznikiem do protokołu odbioru z uruchomienia każdego punktu będzie
12
szczegółowy raport z przeprowadzonej inspekcji. Raport musi być wykonany
przez osoby posiadające niezbędną wiedzę, uprawnienia w szczególności
doświadczenie w tego typu inspekcjach. Raport musi zawierać między innymi:
szczegółowe parametry infrastruktury (średnice wew., zewn., rodzaj
materiału, oszacowanie wieku ułożenia rurociągu),
szczegółowe wyniki inspekcji (struktura i rodzaj osadów na wewnętrznej
ścianie
rurociągu,
przekrój
hydrauliczny
rurociągu,
oszacowanie
chropowatości, struktura i rodzaj gruntów w otoczeniu rurociągu),
dokumentacja fotograficzna z inspekcji.
8.2) Zabudowa punktu pomiarowego o zabudowie doziemnej
Punkty pomiarowe w wykonaniu doziemnym powinny zostać zamontowane przez
Wykonawcę na istniejącym przewodzie wodociągowym z zabudową bezpośrednio w ziemi.
Montaż urządzeń do pomiaru parametrów sieci powinien zapewnić:
zabudowę niezbędnej armatury na sieci umożliwiająca montaż urządzeń pomiarowych,
zabudowę przetwornika, czujnika, sondy rejestratora,
wykonanie połączenia wyrównawczego pomiędzy przewodem wodociągowym,
przyłączem pomiarowym w celu wyrównania potencjałów.
Montaż urządzeń i dodatkowych elementów w słupku telemetrycznym powinien zapewnić:
montaż słupka telemetrycznego,
umieszczenie tabliczki informacyjnej o numerze punktu pomiarowego,
montaż pakietu baterii, z którego zasilany będzie czujnik, sonda, przetwornik,
rejestrator parametrów sieci wodociągowej,
zabudowę rejestratora z komunikacją GPRS zabudowę magnetycznego czujnika
otwarcia słupka telemetrycznego,
łatwy dostęp do elementów wyposażenia wewnętrznego słupka telemetrycznego,
ochronę zabudowanych urządzeń przed aktami wandalizmu oraz w momencie otwarcia
słupka telemetrycznego poprzez sygnał akustyczny oraz sygnalizację zdarzenia w
systemie.
8.3) Zabudowa punktu pomiarowego w nowej bądź istniejącej komorze
Urządzenia pomiarowe natężenia przepływu, ciśnienia oraz parametrów fizyko-chemicznych
wody do zabudowy w istniejących komorach powinny być wymiarami dostosowane do
gabarytów istniejących komór wodociągowych oraz urządzeń i kształtek tam
zainstalowanych. Załączniki nr 2.3 i 2.4 do SIWZ obrazują komory wodociągowe, w
których mają być stosowane urządzenia pomiarowe.
Jeśli Wykonawca uzna, że ze względów technicznych nie ma możliwości zamontowania
urządzeń w istniejących komorach, należy przewidzieć zabudowę w pobliżu istniejącej
komory.
Urządzenia pomiarowe do zabudowy w nowych komorach wodociągowych zostaną
zamontowane po wykonaniu przez Zamawiającego komór na istniejącej sieci wodociągowej,
zgodnie z parametrami urządzeń, jakie Wykonawca zamierza zastosować w danej komorze.
W celu sprawnej realizacji zadania, Wykonawca wyprzedzająco przedstawi Zmawiającemu
parametry urządzeń (np. gabaryty, warunki montażu, warunku usytuowania względem
innych elementów sieci), jakie zamierza zamontować w komorach, umożliwiając
Zamawiającemu
wykonanie
odpowiednich
komór
oraz
niezbędnych
przyłączy
(energetycznych i kanalizacyjnych).
Montaż urządzeń i dodatkowych elementów w komorze powinien zapewnić:
zabudowę rejestratora z komunikacją GSM/GPRS,
zabudowę magnetycznego czujnika otwarcia studzienki,
zabudowę przetwornika, czujnika, sondy rejestratora,
zabudowa niezbędnej armatury na sieci umożliwiająca montaż urządzeń pomiarowych,
łatwy dostęp do elementów wyposażenia wewnętrznego,
13
studzienki technologicznej sygnalizację zdarzenia w systemie,
wykonanie połączenia wyrównawczego pomiędzy przewodem wodociągowym,
przyłączem pomiarowym w celu wyrównania potencjałów.
Montaż niezbędnych elementów w słupku telemetrycznym powinien zapewnić:
montaż słupka telemetrycznego,
zabudowę rejestratora z komunikacją GSM/GPRS,
prowadzenie przewodów sygnałowych powinno być na ścianach komory w korytkach
ochronnych,
zabudowę magnetycznego czujnika otwarcia słupka telemetrycznego,
łatwy dostęp do elementów wyposażenia wewnętrznego słupka telemetrycznego,
słupka telemetrycznego poprzez sygnał akustyczny oraz sygnalizację zdarzenia w
systemie.
8.4) Materiały niezbędne do montażu urządzeń pomiarowych
W celu prawidłowego montażu urządzeń pomiarowych Wykonawca dokona wszelkich
czynności oraz użyje wszelkiego rodzaju materiałów i sprzętu, niezbędnych dla prawidłowej
realizacji zamówienia.
Koszt prac montażowych wraz z niezbędnymi materiałami i
sprzętem wliczony będzie w cenę jednostkową urządzenia (punktu pomiarowego).
Wykaz ważniejszych materiałów pomocniczych:
8.4.1) Opaski do nawiercania dla rur PE i PVC
a. ciśnienie nominalne PN10;
b. korpus wykonany z żeliwa sferoidalnego GGG400;
c. zabezpieczenie antykorozyjne (wewnątrz i zewnątrz) poprzez pokrywanie
żywicą epoksydową w technologii fluidyzacyjnej, zapewniające minimalną
grubość warstwy 250 μm, przyczepność min 12 N/mm2, odporność na
przebicie metodą iskrową 3000 V;
d. śruby, nakrętki i podkładki wykonane ze stali nierdzewnej A2;
e. uszczelka wykonana z elastomeru dopuszczonego do kontaktu z wodą pitną;
f.
z odejściem gwintowanym lub kołnierzowym, dostosowane do montowanego
urządzenia.
8.4.2) Opaski do nawiercania dla rur żeliwnych i stalowych
b. korpus wykonany z żeliwa sferoidalnego GGG400;
c. zabezpieczenie antykorozyjne (wewnątrz i zewnątrz) poprzez pokrywanie
żywicą epoksydową w technologii fluidyzacyjnej, zapewniające minimalną
grubość warstwy 250 μm, przyczepność min 12 N/mm2, odporność na
przebicie metodą iskrową 3000 V;
d. taśma i śruby wykonane ze stali nierdzewnej;
e. nakrętki wykonane ze stali nierdzewnej;
f.
uszczelka siodłowa wykonana z elastomeru dopuszczonego do kontaktu z wodą
pitną;
g. z odejściem gwintowanym 2”.
8.4.3) Wstawki montażowe
a. Ciśnienie nominalne PN10;
b. kołnierze – wg PN-EN 1092-2:1999 Kołnierze i ich połączenia. Kołnierze
okrągłe do rur, armatury, łączników i osprzętu z oznaczeniem PN. Kołnierze
żeliwne;
c. korpus i kołnierz dociskowy stalowe pokryte epoksydem (min. 250 μm);
d. uszczelka EPDM;
e. zakres regulacji – min. 10 mm.
8.4.4) Połączenia rurowo – kołnierzowe
14
b.
c.
d.
e.
f.
korpus i kołnierze dociskowe z żeliwa sferoidalnego GGG;
kołnierze – wg PN-EN 1092-2:1999 Kołnierze i ich połączenia. Kołnierze
żeliwne.
uszczelki elastomerowe (EPDM);
ochrona antykorozyjna min. 250 μm;
śruby ze stali nierdzewnej.
8.4.5) Kształtki rurowe
b. wykonanie z żeliwa sferoidalnego wg PN-EN 545 Rury, kształtki i wyposażenie
z żeliwa sferoidalnego oraz ich złącza do rurociągów wodnych. Wymagania i
metody badań, z wewnętrzną wykładziną cementową;
c. kołnierze – wg PN-EN 1092-2:1999 Kołnierze i ich połączenia. Kołnierze
żeliwne;
d. wymagania dla kształtek – jak dla rur. Korekta kątów załamania tras –w
kielichach. Dopuszczalne zmiany kątów w kielichach podano przy
charakterystyce połączeń – nie mogą być większe niż dopuszczone przez
producenta.
8.4.6) Uszczelki międzykołnierzowe
b. gumowe z wkładką metalową, wg PN-EN 1514-1:2001 Kołnierze i ich
połączenia. Wymiary uszczelek do kołnierzy z oznaczeniem PN. Część 1:
Uszczelki niemetalowe płaskie z wkładkami lub bez wkładek.
8.4.7) Śruby i nakrętki
a. śruby ze stali nierdzewnej minimum OH18N9;
b. nakrętki i podkładki ze stali ocynkowanej.
9) Załączniki uszczegóławiające zakres zamówienia
systemu monitorowania sieci wodociągowej:
związanego
z
rozbudową
Załącznik nr 2.1 do SIWZ – Mapa poglądowa lokalizacji punktów monitoringu na sieci
wodociągowej m. Opola;
Załącznik nr 2.2 do SIWZ – Zestawienie punktów monitoringu na sieci wodociągowej m.
Opola;
Załącznik nr 2.3 do SIWZ – Rysunek poglądowy komory wodociągowej przy ul. Górnej w
Opolu;
Załącznik nr 2.4 do SIWZ - Rysunek poglądowy komory wodociągowej przy ul.
Krapkowickiej w Opolu.
2.3.
Świadczenie usług dostępu do APN-u oraz serwisowanie wizualizacji
obiektów monitorowanych
2.3.1. Wykonawca będzie świadczył usługi dostępu do APN-u oraz serwisowania wizualizacji dla
obiektów sieci wod-kan o łącznej ilości 151 sztuk, w tym: 77 sztuk posiadanych obecnie
przez Zamawiającego stacji telemetrycznych, 45 pompowni nowo przyłączanych w ramach
niniejszego postępowania oraz 29 urządzeń telemetrycznych dla punktów pomiarowych na
sieci wodociągowej. Usługa obejmować będzie:
Świadczenie usług dostępu do APN oraz serwisowanie wizualizacji dla 77 sztuk
posiadanych obecnie przez Zamawiającego stacji telemetrycznych odbywać się będzie
w okresie do 5-ciu miesięcy, tj. od momentu dostarczenia i wymiany wszystkich kart
SIM na tych obiektach do czasu podpisania Protokołu Odbioru Końcowego.
Świadczenie usług dostępu do APN-u oraz serwisowanie wizualizacji dla wszystkich
obiektów, tj.:
i.
77 sztuk posiadanych obecnie przez Zamawiającego stacji telemetrycznych,
ii. 45 sztuk pompowni nowo przyłączanych w ramach niniejszego postępowania,
iii. 29 sztuk nowych punktów pomiarowych na sieci wodociągowych dostarczanych
w ramach niniejszego postępowania,
15
odbywać się będzie przez okres 24 miesięcy licząc od dnia następnego po dniu
podpisania Protokołu Odbioru Końcowego.
2.3.2. Świadczenie przez Wykonawcę usług dostępu do APN realizowane będzie następująco:
a.
b.
c.
d.
e.
f.
g.
h.
i.
j.
Współpraca Wykonawcy z minimum dwoma różnymi operatorami GSM, posiadającymi
infrastrukturę i zasięg sieci GSM na terenie województwa opolskiego. Wybór kart SIM
zabudowanych w każdym z obiektów warunkowany będzie zasięgiem (moc sygnału
radiowego) sieci GSM. Infrastruktura Wykonawca ma zapewnić współpracę kart SIM obu
operatorów;
dostęp do APN-u – całodobowy;
tunel VPN dla łączności serwera WiK Opole z serwerem Wykonawcy;
profesjonalny APN z dostępem do sieci poprzez gwarantowane łącza (transfer danych z sieci
i do sieci powinien wynosić 100 MBit/s lub więcej; wymagana jest gwarancja dostępności
serwera na poziomie 99,9% z zapewnieniem wypłaty odszkodowania w przypadku usterki
UWAGA: Zamawiający nie ma na myśli serwerów operatorów GSM lecz serwer APN
Wykonawcy);
komunikacja zdarzeniowa oraz cykliczna co 5 minut oraz we wszystkich obiektach
SMS-y do wybranych telefonów komórkowych; oferta powinna być tak skalkulowana aby
transfer danych i SMS-ów pomiędzy stacjami telemetrycznymi był uwzględniony w całości
w abonamencie - Zamawiający nie przewiduje dopłat z tytułu przekroczenia transferów
i wysyłanych SMS-ów; w ramach usługi serwisowej objętej tym zamówieniem, dostawca
będzie dbał o optymalny transfer z uwzględnieniem powyższych uwarunkowań;
dostawa kart SIM ze stałymi adresami IP dla wszystkich obiektów (77 istniejących stacji
telemetrycznych + nowych 45 pompowni + nowych 29 punktów pomiaru sieci
wodociągowej);
Wymagania dotyczące czasu dostawy / wymiany kart SIM:
i.
czas dostarczenia i wymiany kart SIM: nie więcej niż jeden miesiąc od daty podpisania
Kontraktu;
ii.
czas braku łączności z obiektem podczas wymiany karty SIM w modułach–
0,5 godziny;
iii.
czas braku łączności z obiektem podczas wymiany adresów w serwerze OPC –
1 godzina;
iv.
ilość SMS-ów zgodna z potrzebami technicznymi musi być uwzględniona
w abonamencie;
v.
czas przywrócenia łączności z obiektem musi być zgodny z zasadami podanymi wyżej
zależnie od przyczyn zaniku łączności.
Dostawca kart telemetrycznych udostępni narzędzie dla użytkownika w postaci strony
internetowej WWW poza systemem SMOiS, na której uprawniony pracownik
Zamawiającego będzie mógł sprawdzić działanie każdej z kart telemetrycznych. Wymagany
jest dostęp do logów wynikających z ilości transmitowanych danych GPRS w tunelu VPN.
Użytkownik ma mieć możliwość kontroli kiedy transmitowane były pakiety z każdego
z obiektów. Pliki logowania powinny zawierać minimum: kierunek transmitowanego
pakietu, protokół internetowy w warstwie transportu modelu OSI, źródłowy i docelowy
adres IP, datę i godzinę zarejestrowanego pakietu, długość pakietu. Narzędzie będzie
dodatkowo wizualizować opóźnienie transmisji w postaci graficznych wykresów
historycznych oraz rejestrować i udostępniać użytkownikowi historię alarmów komunikacji.
Narzędzie pracować będzie w trybie on-line. Dostawca udostępni hasło dostępu do danych.
Połączenie z serwerem będzie szyfrowane poprzez protokół SSL. Informacja o braku
łączności GPRS powinna być dostępna dla dostawcy w ten sposób, że 30 minut po
stwierdzonym braku łączności dostawca powinien otrzymać automatyczną informację
w postaci SMS z serwera APN (nie z SMOiS) o fakcie braku łączności z obiektem.
Dyspozytor Zamawiającego o braku łączności informowany jest komunikatem alarmowym
w SMOiS 60 minut od jego wystąpienia;
Obowiązkowa obsługa techniczna w kontaktach z operatorami telefonii komórkowej
w przypadku wystąpienia awarii łącz. Czas reakcji 1 godzina (dotyczy Wykonawcy).
Wykonawca powinien posiadać umowę z operatorami GSM na usługę typu Hot Line
dedykowanej dla obsługi prywatnego APN-u proponowanego dla WiK w Opolu 24 godziny
na dobę (dotyczy kontaktów operator GSM - Wykonawca);
Obowiązkowa pomoc w zdiagnozowaniu przyczyny braku łączności obiektów. Wykonawca
udostępni dwa kontakty na telefon komórkowy do osób odpowiedzialnych za obsługę do
których Zamawiający zwróci się w przypadku stwierdzenia braku łączności obiektów;
16
k.
2.3.3.
a.
b.
c.
d.
Musi być zapewniona możliwość rozbudowy systemu w dowolnym momencie o kolejne
karty.
Serwisowanie wizualizacji wszystkich obiektów monitorowanych
i włączanych do wizualizacji realizowane będzie następująco:
istniejących
Dostępność telefoniczna dwóch serwisantów z doświadczeniem w branży automatyki
elektroniki i informatyki systemów wodociągowo-kanalizacyjnych, w tym w sposób ciągły
przynajmniej jednego z nich w godzinach od 7:30 do 17:30 w dni robocze (tj. od
poniedziałku do piątku).
W uzasadnionych przypadkach (np. w przypadku awarii) dojazd do obiektu na terenie
działania WiK Opole w ciągu 2 godzin od wezwania.
Jeden raz w tygodniu wizyta na WiK Opole w celu ustalenia i rozwiązania bieżących
problemów (np. wykonywania niezbędnych napraw).
W okresie świadczenia usług serwisu wizualizacji Wykonawca zobowiązany będzie do
wykonywania prac i napraw związanych z utrzymaniem systemu w pełnej sprawności (w
tym w szczególności wynikających z udzielonej gwarancji oraz rękojmi za wady na
zamontowany system, urządzenia i baterie).
Serwisowanie zakresie uszkodzeń spowodowanych zalaniem punktu pomiarowego:
Zamawiający wymaga aby wszystkie dostarczone urządzenia, stanowiące zestaw
pomiarowy zapewniały stopień szczelności obudowy na poziomie IP68 (odporne były
na zalanie wodą). W związku z licznymi przypadkami podtopień studni pomiarowych,
Zamawiający wymaga aby w okresie gwarancji oraz rękojmi za wady Wykonawca
niezwłocznie i na własny koszt usuwał wszelkie nieprawidłowości i uszkodzenia
urządzeń pomiarowych (akumulatory, czujniki, przetworniki, rejestratory i wszelkie
inne dostarczane w ramach zamówienia), a w szczególności te uszkodzenia, które
spowodowane zostały zalaniem urządzeń w komorze pomiarowej, niezależnie od
powodów ich zalania.
2.3.4. Szkolenie personelu Zmawiającego
Przed podpisaniem Protokołu Odbioru Końcowego Wykonawca przeprowadzi szkolenie
personelu Zamawiającego, obsługujące monitorowane obiekty, w zakresie obsługi
urządzeń, instalacji oraz systemu automatyki i monitoringu, a także dokona wszelkich
czynności koniecznych do pełnego zapoznania pracowników i operatorów z zasadami
działania, funkcjonowania i pracy obiektów (punktów) monitorowanych w aspekcie
techniczno-technologicznym, według poniższych danych:
a) liczba osób do przeszkolenia- 12
b) czas trwania szkolenia- skuteczne przeszkolenie trwające min. 8 godz. (w tym
szkolenie praktyczne każdej z osób uczestniczących w szkoleniu na każdym z typów
obiektów wykonanych przez Wykonawcę.
c) Zamawiający zapewni salę do szkoleń w siedzibie WiK w Opolu. Wykonawca
zapewni poczęstunek oraz napoje dla uczestników szkolenia.
