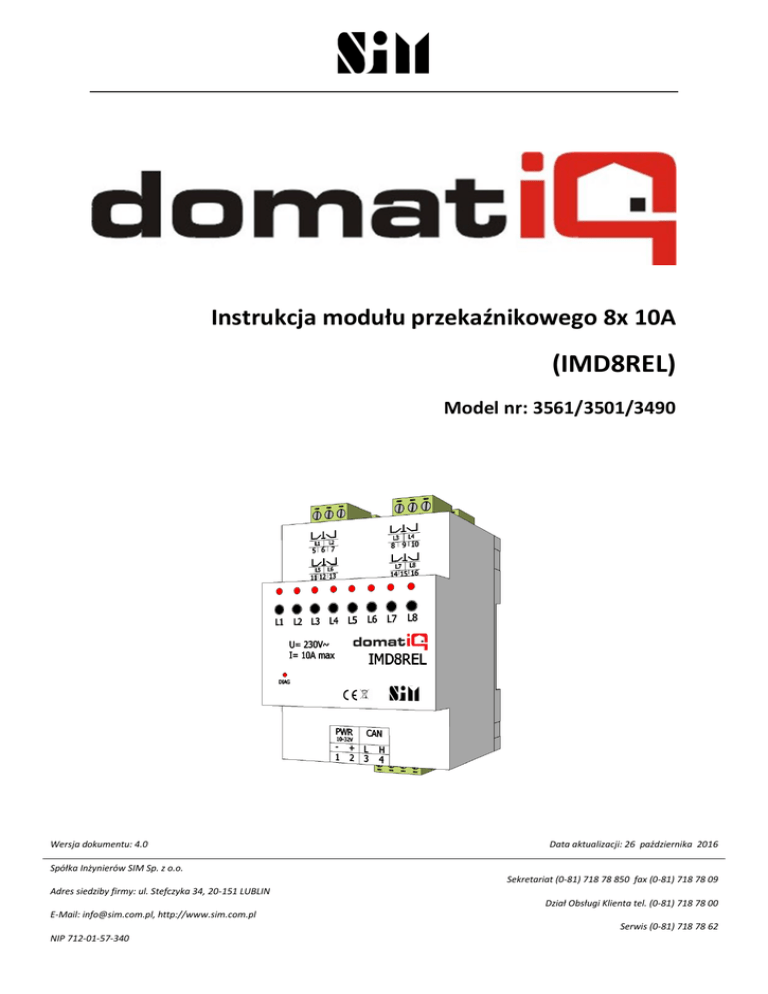

Instrukcja obsługi

Instrukcja modułu przekaźnikowego 8x 10A
(IMD8REL)
Model nr: 3561/3501/3490
Wersja dokumentu: 4.0
Data aktualizacji: 26 października 2016
Spółka Inżynierów SIM Sp. z o.o.
Sekretariat (0-81) 718 78 850 fax (0-81) 718 78 09
Adres siedziby firmy: ul. Stefczyka 34, 20-151 LUBLIN
Dział Obsługi Klienta tel. (0-81) 718 78 00
E-Mail: [email protected], http://www.sim.com.pl
Serwis (0-81) 718 78 62
NIP 712-01-57-340
IMD8REL Instrukcja obsługi
SPIS TREŚCI:
1. ZASADY BEZPIECZEŃSTWA ....................................................................... 3
2. ŚRODOWISKO .......................................................................................... 3
3. CHARAKTERYSTYKA OGÓLNA MODUŁU ................................................... 4
3.1
3.2
OPIS OGÓLNY ............................................................................................. 4
FUNKCJE REALIZOWANE PRZEZ MODUŁ ............................................................. 4
4. PARAMETRY TECHNICZNE ........................................................................ 5
4.1 PARAMETRY MECHANICZNE ........................................................................... 5
4.2 PARAMETRY ŚRODOWISKOWE ........................................................................ 6
4.2.1 Eksploatacja........................................................................................ 6
4.2.2 Przechowywanie ................................................................................. 7
4.3 PARAMETRY ELEKTRYCZNE ............................................................................. 7
4.3.1 Zasilanie .............................................................................................. 7
4.3.2 Interfejs danych CAN ........................................................................... 7
4.4 DANE ZESTYKÓW PRZEKAŹNIKA ....................................................................... 8
5. MONTAŻ .................................................................................................. 9
5.1
5.2
5.3
5.4
OSTRZEŻENIA I WYMOGI DLA INSTALATORA ........................................................ 9
OPIS ZŁĄCZY ELEKTRYCZNYCH I SYGNALIZACJI ...................................................... 9
SCHEMAT PODŁĄCZENIA.............................................................................. 10
OBSŁUGA MODUŁU – ELEMENTY DOTYKOWE I STERUJĄCE.................................... 11
2
SIM Sp. z o.o.
IMD8REL Instrukcja obsługi
1. Zasady bezpieczeństwa
Ostrzeżenie – napięcie elektryczne!
 Prace instalacyjne w sieci pod napięciem 230V powinna wykonywać
tylko osoba przeszkolona, posiadająca odpowiednie uprawnienia;
 Prace instalacyjne okablowania i modułów DomatiQ powinna
przeprowadzać osoba tylko i wyłącznie przeszkolona;
 Prace bez przeszkolenia mogą prowadzić do poważnych szkód
rzeczowych – pożar, a także utraty zdrowia lub życia;
Wymogi instalacyjne - ostrzeżenie
 Urządzenie należy wyłącznie stosować zgodnie z przeznaczeniem oraz
odpowiednimi komponentami i specyfikacją techniczną opisaną w
dalszej części instrukcji (pkt. 5.1 Ostrzeżenia i wymogi dla instalatora)
Jeśli powyższe minimalne wymogi nie zostaną spełnione lub zlekceważone, to wtedy tylko
i wyłącznie użytkownik ponosi odpowiedzialność za wszelkie uszkodzenia mienia, sprzętu lub
obrażenia ciała czy utratę życia.
2. Środowisko
Ochrona środowiska
 Urządzeń elektrycznych i elektronicznych nie wolno wyrzucać do śmieci;
 Urządzenie mogą zawierać cenne surowce, które mogą zostać
ponownie wykorzystane;
 Na tego typu urządzenia są przeznaczone odpowiednie pojemniki lub
autoryzowane punkty skupu/utylizacji odpadów;
3
SIM Sp. z o.o.
IMD8REL Instrukcja obsługi
3. Charakterystyka ogólna modułu
3.1
Opis ogólny
Moduł wyjściowy/przekaźnikowy (aktor) IMD8REL składa się z ośmiu 10A wyjść
przekaźnikowych NO (normalnie otwarte). Styki przekaźnika mogą być wyzwalane ręcznie, za
pomocą dodatkowych przycisków (podłączanych do modułu) bądź poprzez magistralę CAN z
innego modułu wejściowego/sterującego (sensora):
 moduł temperaturowy,
 moduł wilgotności,
 moduł natężenia światła,
 moduł wejść/przycisków,
 moduł zegara,
Podstawową funkcją modułu jest niezależne sterowanie typu włącz/wyłącz ośmioma
różnymi odbiornikami którymi dla przykładu są: oświetlenie, ogrzewanie, wentylacja,
elektrozawory, styczniki, i itp.
Styki
przekaźnika
wyzwalane
są
rozkazami
wysyłanymi
z
modułów
sterujących/wejściowych po magistrali CAN bądź lokalnie przez przyciśnięcie jednego z 8
przycisków podłączonych do modułu. Załączenie sygnalizowane jest wskaźnikiem diodowym
LED (kolor czerwony) na przednim panelu modułu.
Urządzenie jest zamknięte w obudowie typu MODULBOX o szerokości 4M montowanego
na szynę DIN TH35 zgodnej z normą DIN 43880 oraz DIN EN 50022.
3.2
Funkcje realizowane przez moduł
W module IMD8REL mamy do dyspozycji 8 niezależnych kanałów przekaźnikowych. Każdy
z nich może pracować w innym trybie czasowym wyzwalanym oddzielnym wyzwalaczem.
Tryby czasowe w aplikacji Konfigurator są nazywane akcjami. Wyzwalacze to różnego rodzaju
moduły, które wysyłają do systemu informacje z otoczenia.
Możemy stosować przyciski, styki dwustanowe, zwierne, rozwierne, oraz wirtualne
przyciski z takich modułów jak zegar, czujnik wilgotności czy oświetlenia. W akcjach
rozróżniane są następujące rodzaje działania wyzwalaczy:
4
SIM Sp. z o.o.
IMD8REL Instrukcja obsługi
 wciśnięcie przycisku
 zwarcie
 rozwarcie
 długie wciśnięcie
Spis akcji dostępnych w module:
 Włącz/Wyłącz
 Wyłącz
 Włącz
 Przełącz
 Zgodnie z suwakiem
 Zwiększ jasność
 Zmniejsz jasność
 Ustaw wartość domyślną
 Włącz/wyłącz po czasie
 Wyłącznik schodowy
 Przełącz zapamiętany
 Sekwencyjne ściemnianie
 Włącz płynnie
 Wyłącz płynnie
 Włącz/wyłącz płynnie
 Przełącz/ściemniacz
 Migaj
 Odwrotny włącz/wyłącz
4. Parametry techniczne
4.1
Parametry mechaniczne
Standardowa obudowa modułowa na szynę DIN TH35 o szerokości 4M równej 71,5 mm
wykonana z materiału ABS w kolorze RAL 7035 o stopniu ochrony IP20
5
SIM Sp. z o.o.
IMD8REL Instrukcja obsługi
4.2
Parametr
Wartość
Szerokość
71,5 mm
Wysokość
106,5 mm
Głębokość
61,5 mm
Waga
0,3 kg
Parametry środowiskowe
4.2.1
Eksploatacja
Parametr
Wartość
Zakres temperatury
0  50 C
Wilgotność względna
5  90 % bez kondensacji
6
SIM Sp. z o.o.
IMD8REL Instrukcja obsługi
4.2.2
4.3
Przechowywanie
Parametr
Wartość
Zakres temperatury
-20  50 C
Wilgotność względna
5 - 90 % bez kondensacji
Parametry elektryczne
4.3.1
4.3.2
Zasilanie
Parametr
Wartość
Napięcie zasilania
10  32V DC
Pobór mocy max
0,7 W (max 3,2W przy 12V DC)
Interfejs danych CAN
Stan magistrali
Napięcie na magistrali
recesywny
dominujący
CAN – H
2,5 V
3,5 V
CAN – L
2,5 V
1,5 V
Dopuszczalne napięcie
różnicowe
0 – 0,5 V
0,9 – 2,0 V
U0= CANH – CANL
7
SIM Sp. z o.o.
IMD8REL Instrukcja obsługi
Rys. 1 Poziomy napięć dla interfejsu CAN
4.4
Dane zestyków przekaźnika
Parametr
Wartość
Ilość wyjść
8
Prąd znamionowy
10 A
Max. prąd szczytowy załączenia
80A
Napięcie znamionowe
250V AC
Max. napięcie łączeniowe
300V AC
Max. prąd (moc obciążenia w kat. AC1
16A / 250V AC
Max. prąd (moc obciążenia w kat. AC15
1,5A / 240V (B300)
Max. prąd (moc obciążenia w kat. AC3
750W (silnik jednofazowy)
Max. prąd (moc obciążenia w kat. DC1
10A / 24V DC
Max. prąd (moc obciążenia w kat. DC13
0,1A / 250V (R300)
8
SIM Sp. z o.o.
IMD8REL Instrukcja obsługi
5. Montaż
5.1
Ostrzeżenia i wymogi dla instalatora
Ostrzeżenia i wymogi:
 Przed montażem/demontażem odłączyć napięcie sieciowe 230V;
 Przed montażem/demontażem należy upewnić się czy urządzenie
nie jest pod napięciem;
 Należy stosować odpowiednie ubranie, wyposażenie ochronne;
 Należy stosować odpowiednie (atestowane) narzędzia i przyrządy
pomiarowe;
 Należy zweryfikować rodzaj sieci zasilającej i zapewnić
odpowiednie warunki przyłączeniowe (np. uziemienie, itp.);
 Należy przestrzegać wskazówek dotyczących montażu i podłączeń
elektrycznych;
 Instalacja nie powinna przekraczać parametrów progowych
urządzenia – wymienionych w specyfikacji technicznej;
5.2
Opis złączy elektrycznych i sygnalizacji
Złącza elektryczne to wysokiej klasy listwy montażowe, wielostykowe, rozłączane, kątowe z
cynowanymi stykami do przewodu o maksymalnym polu przekroju 2,5 mm 2.
Listwy montażowe występują po obu stronach modułu gdzie jedna strona to część związana z
wyjściem a druga z zasilaniem, interfejsem CAN i przyciskami.
9
SIM Sp. z o.o.
IMD8REL Instrukcja obsługi
Złącza 5 - 16: wyjścia
styków przekaźnika
do sterowania 8
obwodami
Sygnalizacja
diagnostyki
Styki 1 i 2 do
podłączenia
zasilania modułu.
5.3
Styki 3 i 4 do
podłączenia
magistrali CAN
Schemat podłączenia
10
SIM Sp. z o.o.
IMD8REL Instrukcja obsługi
5.4
Obsługa modułu – elementy dotykowe i sterujące
Sygnalizacja zadziałania
wysterowanego wyjścia
modułu
Przyciski do
wymuszenia
ręcznego wyjścia
