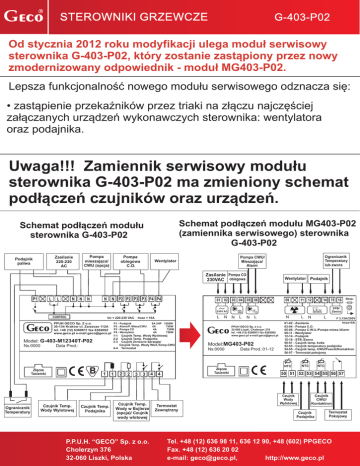

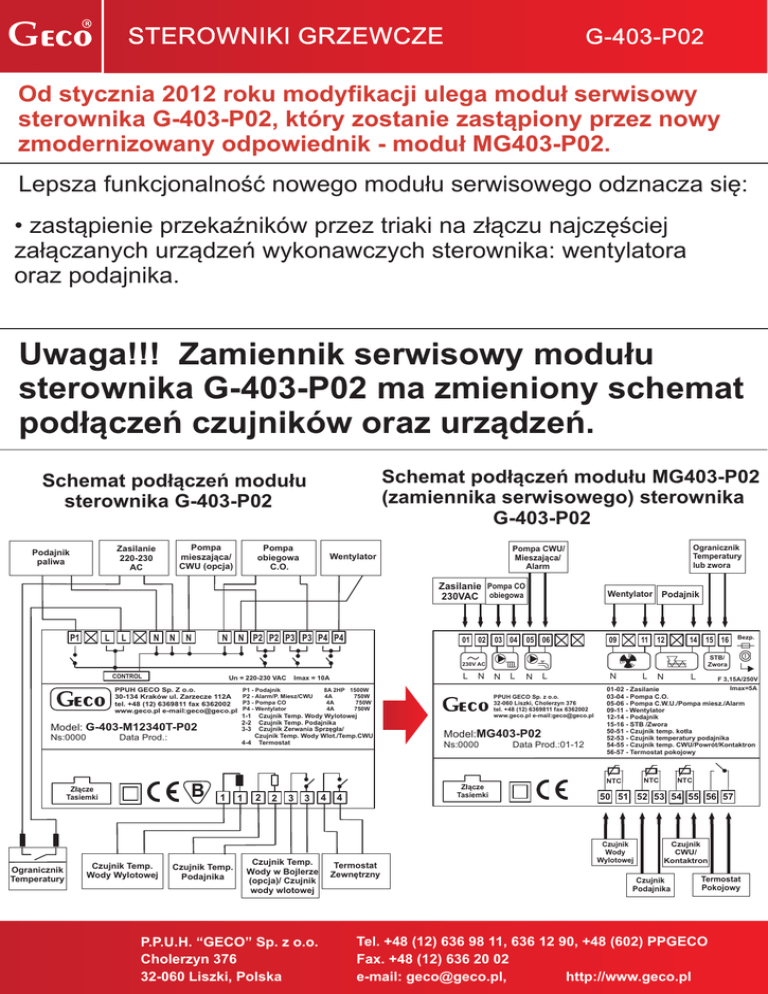

STEROWNIKI GRZEWCZE
G-403-P02
Od stycznia 2012 roku modyfikacji ulega modu³ serwisowy
sterownika G-403-P02, który zostanie zast¹piony przez nowy
zmodernizowany odpowiednik - modu³ MG403-P02.
Lepsza funkcjonalnoœæ nowego modu³u serwisowego odznacza siê:
• zast¹pienie przekaŸników przez triaki na z³¹czu najczêœciej
za³¹czanych urz¹dzeñ wykonawczych sterownika: wentylatora
oraz podajnika.
Uwaga!!! Zamiennik serwisowy modu³u
sterownika G-403-P02 ma zmieniony schemat
pod³¹czeñ czujników oraz urz¹dzeñ.
Schemat pod³¹czeñ modu³u MG403-P02
(zamiennika serwisowego) sterownika
G-403-P02
Schemat pod³¹czeñ modu³u
sterownika G-403-P02
Pompa
mieszaj¹ca/
CWU (opcja)
Zasilanie
220-230
AC
Podajnik
paliwa
Pompa
obiegowa
C.O.
Zasilanie Pompa CO
230VAC obiegowa
P1
L
L
N
N
N
N
N P2 P2 P3 P3 P4 P4
Ogranicznik
Temperatury
lub zwora
Pompa CWU/
Mieszaj¹ca/
Alarm
Wentylator
Wentylator Podajnik
01 02 03 04 05 06
09
11 12
14 15 16
STB/
Zwora
230V AC
CONTROL
Un = 220-230 VAC
PPUH GECO Sp. Z o.o.
30-134 Kraków ul. Zarzecze 112A
tel. +48 (12) 6369811 fax 6362002
www.geco.pl e-mail:[email protected]
Model: G-403-M12340T-P02
Ns:0000
Data Prod.:
B
Z³¹cze
Tasiemki
Ogranicznik
Temperatury
Czujnik Temp.
Wody Wylotowej
L
Imax = 10A
P1 - Podajnik
P2 - Alarm/P. Miesz/CWU
P3 - Pompa CO
P4 - Wentylator
N
8A 2HP 1500W
4A
750W
4A
750W
4A
750W
1-1
2-2
3-3
Czujnik Temp. Wody Wylotowej
Czujnik Temp. Podajnika
Czujnik Zerwania Sprzêg³a/
Czujnik Temp. Wody Wlot./Temp.CWU
4-4 Termostat
N
L
N
L
PPUH GECO Sp. z o.o.
32-060 Liszki, Cholerzyn 376
tel. +48 (12) 6369811 fax 6362002
www.geco.pl e-mail:[email protected]
Model:MG403-P02
Ns:0000
Data Prod.:01-12
N
L
1
Czujnik Temp.
Podajnika
1
2
2
3
3
Czujnik Temp.
Wody w Bojlerze
(opcja)/ Czujnik
wody wlotowej
P.P.U.H. “GECO” Sp. z o.o.
Cholerzyn 376
32-060 Liszki, Polska
4
4
Termostat
Zewnêtrzny
N
L
F 3,15A/250V
Imax=5A
01-02 - Zasilanie
03-04 - Pompa C.O.
05-06 - Pompa C.W.U./Pompa miesz./Alarm
09-11 - Wentylator
12-14 - Podajnik
15-16 - STB /Zwora
50-51 - Czujnik temp. kot³a
52-53 - Czujnik temperatury podajnika
54-55 - Czujnik temp. CWU/Powrót/Kontaktron
56-57 - Termostat pokojowy
NTC
NTC
Z³¹cze
Tasiemki
Bezp.
NTC
50 51 52 53 54 55 56 57
Czujnik
Wody
Wylotowej
Czujnik
CWU/
Kontaktron
Czujnik
Podajnika
Termostat
Pokojowy
