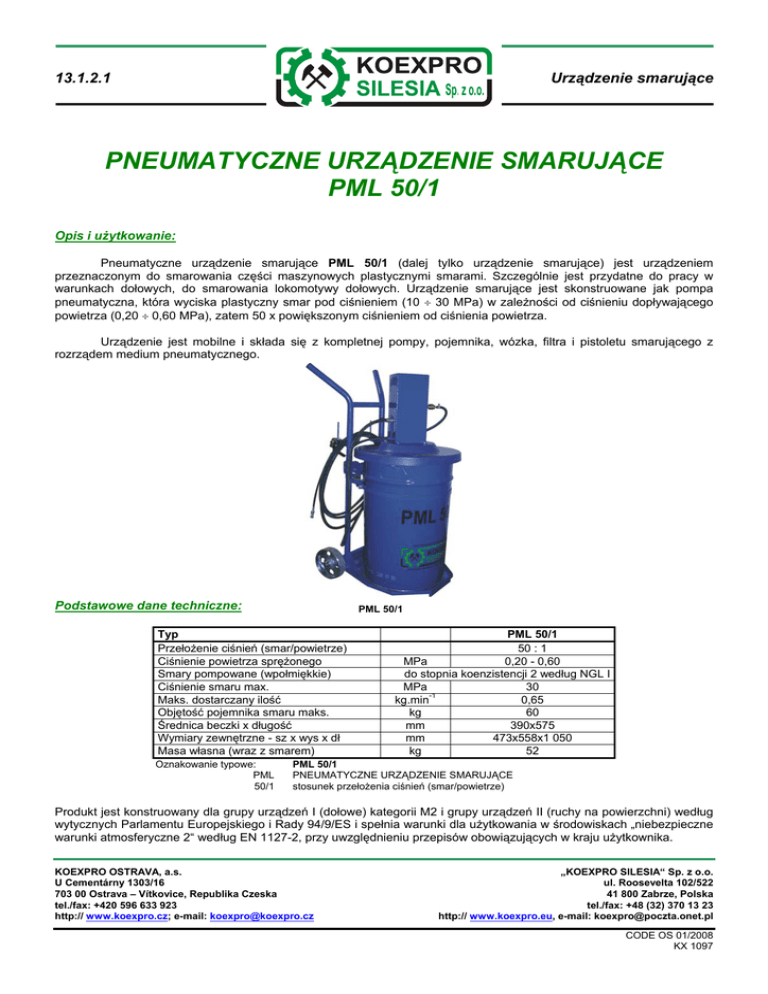

pneumatyczne urządzenie smarujące pml 50/1

13.1.2.1
Urządzenie smarujące
PNEUMATYCZNE URZĄDZENIE SMARUJĄCE
PML 50/1
Opis i użytkowanie:
Pneumatyczne urządzenie smarujące PML 50/1 (dalej tylko urządzenie smarujące) jest urządzeniem
przeznaczonym do smarowania części maszynowych plastycznymi smarami. Szczególnie jest przydatne do pracy w
warunkach dołowych, do smarowania lokomotywy dołowych. Urządzenie smarujące jest skonstruowane jak pompa
pneumatyczna, która wyciska plastyczny smar pod ciśnieniem (10 ÷ 30 MPa) w zależności od ciśnieniu dopływającego
powietrza (0,20 ÷ 0,60 MPa), zatem 50 x powiększonym ciśnieniem od ciśnienia powietrza.
Urządzenie jest mobilne i składa się z kompletnej pompy, pojemnika, wózka, filtra i pistoletu smarującego z
rozrządem medium pneumatycznego.
Podstawowe dane techniczne:
PML 50/1
Typ
Przełożenie ciśnień (smar/powietrze)
Ciśnienie powietrza sprężonego
Smary pompowane (wpołmiękkie)
Ciśnienie smaru max.
Maks. dostarczany ilość
Objętość pojemnika smaru maks.
Średnica beczki x długość
Wymiary zewnętrzne - sz x wys x dł
Masa własna (wraz z smarem)
Oznakowanie typowe:
PML
50/1
PML 50/1
50 : 1
MPa
0,20 - 0,60
do stopnia koenzistencji 2 według NGL I
MPa
30
kg.min-1
0,65
kg
60
mm
390x575
mm
473x558x1 050
kg
52
PML 50/1
PNEUMATYCZNE URZĄDZENIE SMARUJĄCE
stosunek przełożenia ciśnień (smar/powietrze)
Produkt jest konstruowany dla grupy urządzeń I (dołowe) kategorii M2 i grupy urządzeń II (ruchy na powierzchni) według
wytycznych Parlamentu Europejskiego i Rady 94/9/ES i spełnia warunki dla użytkowania w środowiskach „niebezpieczne
warunki atmosferyczne 2“ według EN 1127-2, przy uwzględnieniu przepisów obowiązujących w kraju użytkownika.
KOEXPRO OSTRAVA, a.s.
U Cementárny 1303/16
703 00 Ostrava – Vítkovice, Republika Czeska
tel./fax: +420 596 633 923
http:// www.koexpro.cz; e-mail: [email protected]
„KOEXPRO SILESIA“ Sp. z o.o.
ul. Roosevelta 102/522
41 800 Zabrze, Polska
tel./fax: +48 (32) 370 13 23
http:// www.koexpro.eu, e-mail: [email protected]
CODE OS 01/2008
KX 1097
