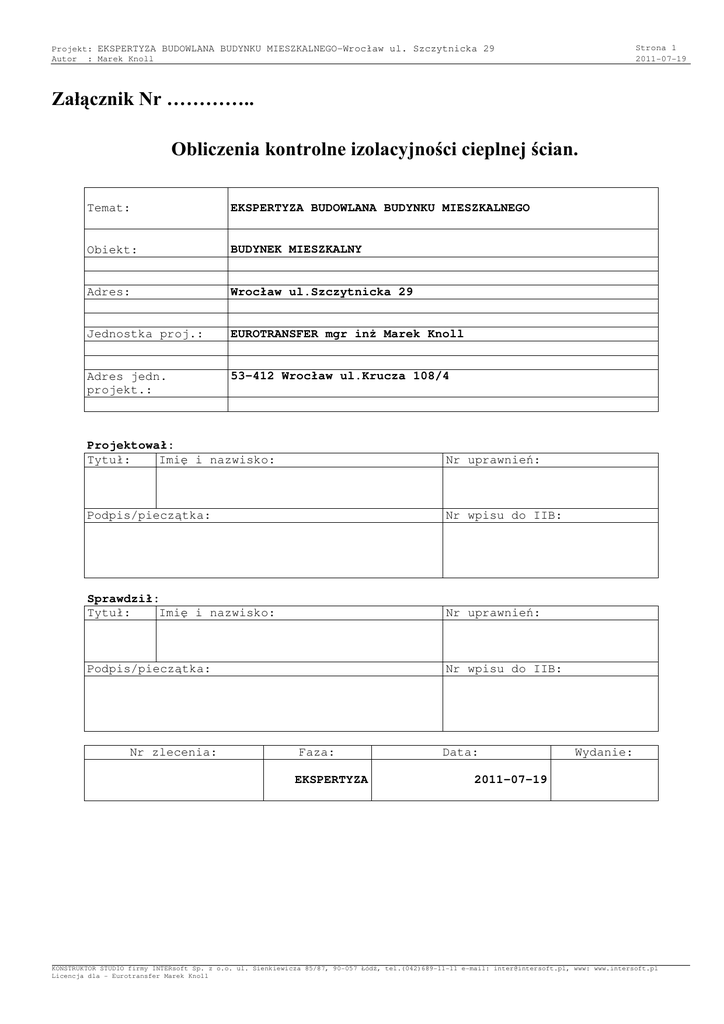

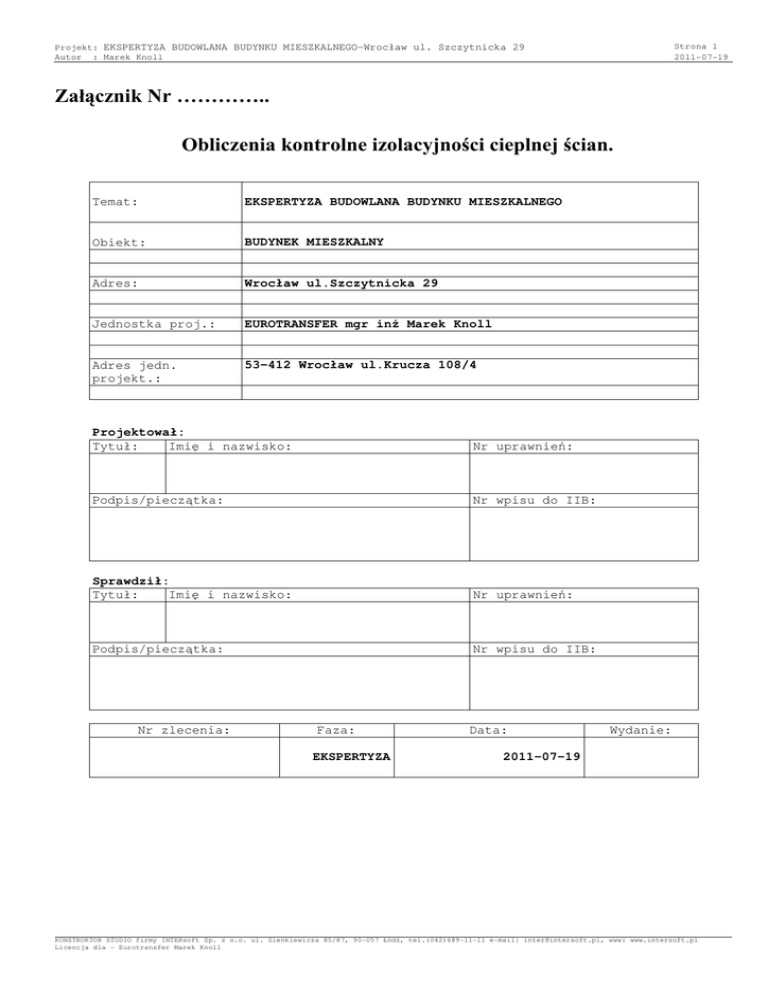

Obliczenia kontrolne izolacyjności cieplnej ścian.
Temat:
EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO
Obiekt:
BUDYNEK MIESZKALNY
Adres:
Wrocław ul.Szczytnicka 29
Jednostka proj.:
EUROTRANSFER mgr inŜ Marek Knoll
Adres jedn.
projekt.:
53-412 Wrocław ul.Krucza 108/4
Projektował:
Tytuł:
Imię i nazwisko:
Nr uprawnień:
Podpis/pieczątka:
Nr wpisu do IIB:
Sprawdził:
Tytuł:
Imię i nazwisko:
Nr uprawnień:
Podpis/pieczątka:
Nr wpisu do IIB:
Nr zlecenia:
Faza:
EKSPERTYZA
Data:
Wydanie:
2011-07-19
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Strona 2
2011-07-19
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Przegroda 1 - Przegroda typ 1-ściana :parter front-lokal uŜytkowy
Zestawienie materiałów
Nr Nazwa materiału
1 Tynk lub gładź cementowo-wapienna
2 Mur z cegły ceramicznej pełnej
3 Tynk wapienny
λ
µ
d
R
[W/(m⋅K)]
[-]
[cm]
[(m2⋅K)/W]
-
λ
0.900
0.910
0.700
d
µ
25.00
2.50
10.00
62.00
20.00
2.00
Suma oporów ΣRi =
R
0.028
0.681
0.029
0.738
współczynnik przewodzenia ciepła
współczynnik przepuszczania pary wodnej
grubość warstwy
opór cieplny warstwy materiału
Układ warstw
Wyniki - przenikanie ciepła
Wyznaczenie temperatury zewnętrznej
Numer strefy klimatycznej: 55.
Temperatura obliczeniowa powietrza na zewnętrz budynku Te = -10.0oC
Wyznaczenie temperatury wewnętrznej
Pomieszczenie wewnętrzne: Sklepy spoŜywcze i przemysłowe.
Temperatura obliczeniowa powietrza w pomieszczeniu Ti = 20.0oC
Współczynnik przenikania ciepła
Opory przejmowania ciepła na powierzchniach przegrody:
na powierzchni wewnętrznej
na powierzchni zewnętrznej
Opór całkowity
RT = Rsi + ΣRi + Rse =
= 0.130 + 0.028 + 0.681 + 0.029 + 0.040 =
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Strona 3
2011-07-19
Współczynnik przenikania ciepła przez przegrodę
U = 1.102 [W/m2⋅K]
U>Umax=0,30
Ściana nie spełnia aktualnych wymagań;
Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych
warunków pogodowych
Wykres rozkładu ciśnień na grubości przegrody
Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza.
Wykres rozkładu temperatur na grubości przegrody
Wykres wykonano przy zachowaniu skali dla grubości warstw.
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Strona 4
2011-07-19
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Temperatura powierzchni wewnętrznej wynosi tpow = 15.70 oC
Temperatura punktu rosy wynosi ts =
12.00 oC
Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany
ts + 1 = 13.00 < tpow = 15.70
Przegroda 2 - Przegroda podstawowa-strop drewniany ze ślepym pułapem-nad
nieogrzewanym hollem;
Zestawienie materiałów
Nr Nazwa materiału
1 Tynk lub gładź cementowa
2 Sosna i świerk - w poprzek włokien
3 śuŜel paleniskowy(700)
4 Słabo wentylowana warstwa powietrza
5 Sosna i świerk - w poprzek włokien
λ
µ
d
R
[W/(m⋅K)]
[-]
[cm]
[(m2⋅K)/W]
-
λ
1.100
0.200
0.220
0.741
0.160
d
µ
30.00
2.00
110.00
3.00
2.00
10.00
0.80
8.00
110.00
5.00
Suma oporów ΣRi =
R
0.018
0.150
0.455
0.108
0.313
1.043
współczynnik przewodzenia ciepła
współczynnik przepuszczania pary wodnej
grubość warstwy
opór cieplny warstwy materiału
Układ warstw
Wyniki - przenikanie ciepła
Wyznaczenie temperatury zewnętrznej
Numer strefy klimatycznej: 55.
Temperatura obliczeniowa powietrza na zewnętrz budynku Te = -10.0oC
Wyznaczenie temperatury wewnętrznej
Pomieszczenie wewnętrzne: Pokoje mieszkalne, przedpokoje, kuchnie.
Temperatura obliczeniowa powietrza w pomieszczeniu Ti = 20.0oC
Współczynnik przenikania ciepła
Opory przejmowania ciepła na powierzchniach przegrody:
na powierzchni wewnętrznej
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Strona 5
2011-07-19
na powierzchni zewnętrznej
Opór całkowity
RT = Rsi + ΣRi + Rse =
= 0.170 + 0.018 + 0.150 + 0.455 + 0.108 + 0.313 + 0.040 =
Współczynnik przenikania ciepła przez przegrodę
U = 0.798 [W/m2⋅K]
U>Umax=0,25
Przegroda nie spełnia aktualnych wymagań;
Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych
warunków pogodowych
Wykres rozkładu ciśnień na grubości przegrody
Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza.
Wykres rozkładu temperatur na grubości przegrody
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Strona 6
2011-07-19
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Wykres wykonano przy zachowaniu skali dla grubości warstw.
Temperatura powierzchni wewnętrznej wynosi tpow = 15.93 oC
Temperatura punktu rosy wynosi ts =
12.00 oC
Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany
ts + 1 = 13.00 < tpow = 15.93
Przegroda 3 - Przegroda podstawowa-strop masywny-nieogrzewanego poddasza
Zestawienie materiałów
Nr Nazwa materiału
1 Tynk lub gładź cementowo-wapienna
2 śuŜel paleniskowy(700)
3 Sosna i świerk - w poprzek włokien
4 Tynk lub gładź cementowo-wapienna
λ
µ
d
R
[W/(m⋅K)]
[-]
[cm]
[(m2⋅K)/W]
-
λ
0.900
0.280
0.160
0.820
d
µ
25.00
3.00
2.00
5.00
110.00
3.00
25.00
2.00
Suma oporów ΣRi =
R
0.033
0.179
0.188
0.024
0.424
współczynnik przewodzenia ciepła
współczynnik przepuszczania pary wodnej
grubość warstwy
opór cieplny warstwy materiału
Układ warstw
Wyniki - przenikanie ciepła
Wyznaczenie temperatury zewnętrznej
Numer strefy klimatycznej: 55.
Temperatura obliczeniowa powietrza na zewnętrz budynku Te = -10.0oC
Wyznaczenie temperatury wewnętrznej
Pomieszczenie wewnętrzne: Pokoje mieszkalne, przedpokoje, kuchnie.
Temperatura obliczeniowa powietrza w pomieszczeniu Ti = 20.0oC
Współczynnik przenikania ciepła
Opory przejmowania ciepła na powierzchniach przegrody:
na powierzchni wewnętrznej
na powierzchni zewnętrznej
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Strona 7
2011-07-19
Opór całkowity
RT = Rsi + ΣRi + Rse =
= 0.100 + 0.033 + 0.179 + 0.188 + 0.024 + 0.040 =
Współczynnik przenikania ciepła przez przegrodę
U = 1.774 [W/m2/K]
U>Umax=0,25
Przegroda nie spełnia aktualnych wymagań;
Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych
warunków pogodowych
Wykres rozkładu ciśnień na grubości przegrody
Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza.
Wykres rozkładu temperatur na grubości przegrody
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Strona 8
2011-07-19
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Wykres wykonano przy zachowaniu skali dla grubości warstw.
Temperatura powierzchni wewnętrznej wynosi tpow = 14.68 oC
Temperatura punktu rosy wynosi ts =
12.00 oC
Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany
ts + 1 = 13.00 < tpow = 14.68
Przegroda 4 - - parter –Ściana mieszkanie/pom. _hollu-nie ogrzewanego
Zestawienie materiałów
Nr Nazwa materiału
1 Tynk lub gładź cementowo-wapienna
2 Mur z cegły ceramicznej pełnej
3 Tynk wapienny
λ
µ
d
R
[W/(m⋅K)]
[-]
[cm]
[(m2⋅K)/W]
-
λ
0.900
0.910
0.700
d
µ
25.00
2.50
10.00
25.00
20.00
2.00
Suma oporów ΣRi =
R
0.028
0.275
0.029
0.331
współczynnik przewodzenia ciepła
współczynnik przepuszczania pary wodnej
grubość warstwy
opór cieplny warstwy materiału
Układ warstw
Wyniki - przenikanie ciepła
Wyznaczenie temperatury zewnętrznej
Numer strefy klimatycznej: 2.
Temperatura obliczeniowa powietrza na zewnętrz budynku Te = -10.0oC
Wyznaczenie temperatury wewnętrznej
Pomieszczenie wewnętrzne: Pokoje mieszkalne, przedpokoje, kuchnie.
Temperatura obliczeniowa powietrza w pomieszczeniu Ti = 20.0oC
Współczynnik przenikania ciepła
Opory przejmowania ciepła na powierzchniach przegrody:
na powierzchni wewnętrznej
na powierzchni zewnętrznej
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Strona 9
2011-07-19
Opór całkowity
RT = Rsi + ΣRi + Rse =
= 0.130 + 0.028 + 0.275 + 0.029 + 0.040 =
Współczynnik przenikania ciepła przez przegrodę
U = 1.996 [W/m2⋅K]
U>Umax=1,00
Przegroda nie spełnia aktualnych wymagań;
Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych
warunków pogodowych
Wykres rozkładu ciśnień na grubości przegrody
Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza.
Wykres rozkładu temperatur na grubości przegrody
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Strona 10
2011-07-19
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Wykres wykonano przy zachowaniu skali dla grubości warstw.
Temperatura powierzchni wewnętrznej wynosi tpow = 12.22 oC
Temperatura punktu rosy wynosi ts =
12.00 oC
Nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany !!!
ts + 1 = 13.00 >= tpow = 12.22
Przegroda 5 - - parter tył_- sciana zewn.lokal mieszkalny
Zestawienie materiałów
Nr Nazwa materiału
1 Mur z cegły ceramicznej pełnej
2 Tynk wapienny
λ
µ
d
R
[W/(m⋅K)]
[-]
[cm]
[(m2⋅K)/W]
-
λ
0.910
0.700
d
µ
10.00
62.00
20.00
2.00
Suma oporów ΣRi =
R
0.681
0.029
0.710
współczynnik przewodzenia ciepła
współczynnik przepuszczania pary wodnej
grubość warstwy
opór cieplny warstwy materiału
Układ warstw
Wyniki - przenikanie ciepła
Wyznaczenie temperatury zewnętrznej
Numer strefy klimatycznej: 2.
Temperatura obliczeniowa powietrza na zewnętrz budynku Te = -18.0oC
Wyznaczenie temperatury wewnętrznej
Pomieszczenie wewnętrzne: Pokoje mieszkalne, przedpokoje, kuchnie.
Temperatura obliczeniowa powietrza w pomieszczeniu Ti = 20.0oC
Współczynnik przenikania ciepła
Opory przejmowania ciepła na powierzchniach przegrody:
na powierzchni wewnętrznej
na powierzchni zewnętrznej
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Strona 11
2011-07-19
Opór całkowity
RT = Rsi + ΣRi + Rse =
= 0.130 + 0.681 + 0.029 + 0.040 =
Współczynnik przenikania ciepła przez przegrodę
U = 1.137 [W/m2⋅K]
U>Umax=0,30
Przegroda nie spełnia aktualnych wymagań;
Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych
warunków pogodowych
Wykres rozkładu ciśnień na grubości przegrody
Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza.
Wykres rozkładu temperatur na grubości przegrody
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Strona 12
2011-07-19
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Wykres wykonano przy zachowaniu skali dla grubości warstw.
Temperatura powierzchni wewnętrznej wynosi tpow = 14.39 oC
Temperatura punktu rosy wynosi ts =
14.36 oC
Nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany !!!
ts + 1 = 15.36 >= tpow = 14.39
Przegroda 6 - _ Ip_ ściana zewn- front-mieszkanie;
Zestawienie materiałów
Nr Nazwa materiału
1 Tynk lub gładź cementowa
2 Mur z cegły ceramicznej pełnej
3 Tynk wapienny
λ
µ
d
R
[W/(m⋅K)]
[-]
[cm]
[(m2⋅K)/W]
-
λ
1.100
0.910
0.700
d
µ
30.00
2.50
10.00
65.00
20.00
2.00
Suma oporów ΣRi =
R
0.023
0.714
0.029
0.766
współczynnik przewodzenia ciepła
współczynnik przepuszczania pary wodnej
grubość warstwy
opór cieplny warstwy materiału
Układ warstw
Wyniki - przenikanie ciepła
Wyznaczenie temperatury zewnętrznej
Numer strefy klimatycznej: 2.
Temperatura obliczeniowa powietrza na zewnętrz budynku Te = -18.0oC
Wyznaczenie temperatury wewnętrznej
Pomieszczenie wewnętrzne: Pokoje mieszkalne, przedpokoje, kuchnie.
Temperatura obliczeniowa powietrza w pomieszczeniu Ti = 20.0oC
Współczynnik przenikania ciepła
Opory przejmowania ciepła na powierzchniach przegrody:
na powierzchni wewnętrznej
na powierzchni zewnętrznej
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Strona 13
2011-07-19
Opór całkowity
RT = Rsi + ΣRi + Rse =
= 0.130 + 0.023 + 0.714 + 0.029 + 0.040 =
Współczynnik przenikania ciepła przez przegrodę
U = 1.069 [W/m2⋅K]
U>Umax=0,30
Przegroda nie spełnia aktualnych wymagań;
Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych
warunków pogodowych
Wykres rozkładu ciśnień na grubości przegrody
Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza.
Wykres rozkładu temperatur na grubości przegrody
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Strona 14
2011-07-19
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Wykres wykonano przy zachowaniu skali dla grubości warstw.
Temperatura powierzchni wewnętrznej wynosi tpow = 14.72 oC
Temperatura punktu rosy wynosi ts =
12.00 oC
Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany
ts + 1 = 13.00 < tpow = 14.72
Przegroda 7 - _ Ip_ ściana zewnetrzna- tył-mieszkanie
Zestawienie materiałów
Nr Nazwa materiału
1 Mur z cegły ceramicznej pełnej
2 Tynk wapienny
λ
µ
d
R
[W/(m⋅K)]
[-]
[cm]
[(m2⋅K)/W]
-
λ
0.910
0.700
d
µ
10.00
65.00
20.00
2.00
Suma oporów ΣRi =
R
0.714
0.029
0.743
współczynnik przewodzenia ciepła
współczynnik przepuszczania pary wodnej
grubość warstwy
opór cieplny warstwy materiału
Układ warstw
Wyniki - przenikanie ciepła
Wyznaczenie temperatury zewnętrznej
Numer strefy klimatycznej: 3.
Temperatura obliczeniowa powietrza na zewnętrz budynku Te = -20.0oC
Wyznaczenie temperatury wewnętrznej
Pomieszczenie wewnętrzne: Pokoje mieszkalne, przedpokoje, kuchnie.
Temperatura obliczeniowa powietrza w pomieszczeniu Ti = 20.0oC
Współczynnik przenikania ciepła
Opory przejmowania ciepła na powierzchniach przegrody:
na powierzchni wewnętrznej
na powierzchni zewnętrznej
Opór całkowity
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Strona 15
2011-07-19
RT = Rsi + ΣRi + Rse =
= 0.130 + 0.714 + 0.029 + 0.040 =
Współczynnik przenikania ciepła przez przegrodę
U = 1.095 [W/m2⋅K]
U>Umax=0,30
Przegroda nie spełnia aktualnych wymagań;
Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych
warunków pogodowych
Wykres rozkładu ciśnień na grubości przegrody
Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza.
Wykres rozkładu temperatur na grubości przegrody
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Strona 16
2011-07-19
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Wykres wykonano przy zachowaniu skali dla grubości warstw.
Temperatura powierzchni wewnętrznej wynosi tpow = 14.30 oC
Temperatura punktu rosy wynosi ts =
12.00 oC
Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany
ts + 1 = 13.00 < tpow = 14.30
Przegroda 8 - _ IIp_ściana zewnetrzna- front-mieszkanie;
Zestawienie materiałów
Nr Nazwa materiału
1 Tynk lub gładź cementowa
2 Mur z cegły ceramicznej pełnej
3 Tynk wapienny
λ
µ
d
R
[W/(m⋅K)]
[-]
[cm]
[(m2⋅K)/W]
-
λ
1.100
0.910
0.700
d
µ
30.00
2.50
10.00
52.00
20.00
2.00
Suma oporów ΣRi =
R
0.023
0.571
0.029
0.623
współczynnik przewodzenia ciepła
współczynnik przepuszczania pary wodnej
grubość warstwy
opór cieplny warstwy materiału
Układ warstw
Wyniki - przenikanie ciepła
Wyznaczenie temperatury zewnętrznej
Numer strefy klimatycznej: 3.
Temperatura obliczeniowa powietrza na zewnętrz budynku Te = -20.0oC
Wyznaczenie temperatury wewnętrznej
Pomieszczenie wewnętrzne: Pokoje mieszkalne, przedpokoje, kuchnie.
Temperatura obliczeniowa powietrza w pomieszczeniu Ti = 20.0oC
Współczynnik przenikania ciepła
Opory przejmowania ciepła na powierzchniach przegrody:
na powierzchni wewnętrznej
na powierzchni zewnętrznej
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Strona 17
2011-07-19
Opór całkowity
RT = Rsi + ΣRi + Rse =
= 0.130 + 0.023 + 0.571 + 0.029 + 0.040 =
Współczynnik przenikania ciepła przez przegrodę
U = 1.261 [W/m2⋅K]
U>Umax=0,30
Przegroda nie spełnia aktualnych wymagań;
Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych
warunków pogodowych
Wykres rozkładu ciśnień na grubości przegrody
Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza.
Wykres rozkładu temperatur na grubości przegrody
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Strona 18
2011-07-19
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Wykres wykonano przy zachowaniu skali dla grubości warstw.
Temperatura powierzchni wewnętrznej wynosi tpow = 13.44 oC
Temperatura punktu rosy wynosi ts =
12.00 oC
Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany
ts + 1 = 13.00 < tpow = 13.44
Przegroda 9 - _ IIp_ściana zewnetrzna- tył-mieszkanie;
Zestawienie materiałów
Nr Nazwa materiału
1 Mur z cegły ceramicznej pełnej
2 Tynk wapienny
λ
µ
d
R
[W/(m⋅K)]
[-]
[cm]
[(m2⋅K)/W]
-
λ
0.910
0.700
d
µ
10.00
52.00
20.00
2.00
Suma oporów ΣRi =
R
0.571
0.029
0.600
współczynnik przewodzenia ciepła
współczynnik przepuszczania pary wodnej
grubość warstwy
opór cieplny warstwy materiału
Układ warstw
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Strona 19
2011-07-19
Wyniki - przenikanie ciepła
Wyznaczenie temperatury zewnętrznej
Numer strefy klimatycznej: 3.
Temperatura obliczeniowa powietrza na zewnętrz budynku Te = -20.0oC
Wyznaczenie temperatury wewnętrznej
Pomieszczenie wewnętrzne: Pokoje mieszkalne, przedpokoje, kuchnie.
Temperatura obliczeniowa powietrza w pomieszczeniu Ti = 20.0oC
Współczynnik przenikania ciepła
Opory przejmowania ciepła na powierzchniach przegrody:
na powierzchni wewnętrznej
na powierzchni zewnętrznej
Opór całkowity
RT = Rsi + ΣRi + Rse =
= 0.130 + 0.571 + 0.029 + 0.040 =
Współczynnik przenikania ciepła przez przegrodę
U = 1.299 [W/m2⋅K]
U>Umax=0,30
Przegroda nie spełnia aktualnych wymagań;
Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych
warunków pogodowych
Wykres rozkładu ciśnień na grubości przegrody
Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza.
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Strona 20
2011-07-19
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Wykres rozkładu temperatur na grubości przegrody
Wykres wykonano przy zachowaniu skali dla grubości warstw.
Temperatura powierzchni wewnętrznej wynosi tpow = 13.25 oC
Temperatura punktu rosy wynosi ts =
12.00 oC
Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany
ts + 1 = 13.00 < tpow = 13.25
Przegroda 10 - _ IIIp_ściana zewnętrzna – front-mieszkanie
Zestawienie materiałów
Nr Nazwa materiału
1 Tynk lub gładź cementowo-wapienna
2 Mur z cegły ceramicznej pełnej
3 Tynk wapienny
λ
µ
d
R
[W/(m⋅K)]
[-]
[cm]
[(m2⋅K)/W]
-
λ
0.900
0.910
0.700
d
µ
25.00
2.50
10.00
52.00
20.00
2.00
Suma oporów ΣRi =
R
0.028
0.571
0.029
0.628
współczynnik przewodzenia ciepła
współczynnik przepuszczania pary wodnej
grubość warstwy
opór cieplny warstwy materiału
Układ warstw
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Strona 21
2011-07-19
Wyniki - przenikanie ciepła
Wyznaczenie temperatury zewnętrznej
Numer strefy klimatycznej: 3.
Temperatura obliczeniowa powietrza na zewnętrz budynku Te = -20.0oC
Wyznaczenie temperatury wewnętrznej
Pomieszczenie wewnętrzne: Pokoje mieszkalne, przedpokoje, kuchnie.
Temperatura obliczeniowa powietrza w pomieszczeniu Ti = 20.0oC
Współczynnik przenikania ciepła
Opory przejmowania ciepła na powierzchniach przegrody:
na powierzchni wewnętrznej
na powierzchni zewnętrznej
Opór całkowity
RT = Rsi + ΣRi + Rse =
= 0.130 + 0.028 + 0.571 + 0.029 + 0.040 =
Współczynnik przenikania ciepła przez przegrodę
U = 1.253 [W/m2⋅K]
U>Umax=0,30
Przegroda nie spełnia aktualnych wymagań;
Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych
warunków pogodowych
Wykres rozkładu ciśnień na grubości przegrody
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Strona 22
2011-07-19
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza.
Wykres rozkładu temperatur na grubości przegrody
Wykres wykonano przy zachowaniu skali dla grubości warstw.
Temperatura powierzchni wewnętrznej wynosi tpow = 13.48 oC
Temperatura punktu rosy wynosi ts =
12.00 oC
Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany
ts + 1 = 13.00 < tpow = 13.48
Przegroda 11 - _ IIIp_ściana zewnętrzna - tył-mieszkanie;
Zestawienie materiałów
Nr Nazwa materiału
1 Mur z cegły ceramicznej pełnej
2 Tynk wapienny
λ
µ
d
R
[W/(m⋅K)]
[-]
[cm]
[(m2⋅K)/W]
-
λ
0.910
0.700
d
µ
10.00
52.00
20.00
2.00
Suma oporów ΣRi =
R
0.571
0.029
0.600
współczynnik przewodzenia ciepła
współczynnik przepuszczania pary wodnej
grubość warstwy
opór cieplny warstwy materiału
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Strona 23
2011-07-19
Układ warstw
Wyniki - przenikanie ciepła
Wyznaczenie temperatury zewnętrznej
Numer strefy klimatycznej: 2.
Temperatura obliczeniowa powietrza na zewnętrz budynku Te = -18.0oC
Wyznaczenie temperatury wewnętrznej
Pomieszczenie wewnętrzne: Korytarze i klatki schodowe.
Temperatura obliczeniowa powietrza w pomieszczeniu Ti = 18.0oC
Współczynnik przenikania ciepła
Opory przejmowania ciepła na powierzchniach przegrody:
na powierzchni wewnętrznej
na powierzchni zewnętrznej
Opór całkowity
RT = Rsi + ΣRi + Rse =
= 0.130 + 0.571 + 0.029 + 0.040 =
Współczynnik przenikania ciepła przez przegrodę
U = 1.299 [W/m2⋅K]
U>Umax=0,30
Przegroda nie spełnia aktualnych wymagań;
Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych
warunków pogodowych
Wykres rozkładu ciśnień na grubości przegrody
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Strona 24
2011-07-19
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza.
Wykres rozkładu temperatur na grubości przegrody
Wykres wykonano przy zachowaniu skali dla grubości warstw.
Temperatura powierzchni wewnętrznej wynosi tpow = 11.92 oC
Temperatura punktu rosy wynosi ts =
10.12 oC
Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany
ts + 1 = 11.12 < tpow = 11.92
Przegroda 12 - _ IVp_ściana zewnętrzna- front -_mieszkanie
Zestawienie materiałów
Nr Nazwa materiału
1 Tynk lub gładź cementowo-wapienna
2 Mur z cegły ceramicznej pełnej
3 Tynk wapienny
λ
0.900
0.910
0.700
d
µ
25.00
2.50
10.00
40.00
20.00
2.00
Suma oporów ΣRi =
R
0.028
0.440
0.029
0.496
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
λ
µ
d
R
-
[W/(m⋅K)]
[-]
[cm]
[(m2⋅K)/W]
Strona 25
2011-07-19
współczynnik przewodzenia ciepła
współczynnik przepuszczania pary wodnej
grubość warstwy
opór cieplny warstwy materiału
Układ warstw
Wyniki - przenikanie ciepła
Wyznaczenie temperatury zewnętrznej
Numer strefy klimatycznej: 2.
Temperatura obliczeniowa powietrza na zewnętrz budynku Te = -20.0oC
Wyznaczenie temperatury wewnętrznej
Pomieszczenie wewnętrzne: Pokoje mieszkalne, przedpokoje, kuchnie.
Temperatura obliczeniowa powietrza w pomieszczeniu Ti = 20.0oC
Współczynnik przenikania ciepła
Opory przejmowania ciepła na powierzchniach przegrody:
na powierzchni wewnętrznej
na powierzchni zewnętrznej
Opór całkowity
RT = Rsi + ΣRi + Rse =
= 0.130 + 0.028 + 0.440 + 0.029 + 0.040 =
Współczynnik przenikania ciepła przez przegrodę
U = 1.502 [W/m2⋅K]
U>Umax=0,30
Przegroda nie spełnia aktualnych wymagań;
Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych
warunków pogodowych
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Strona 26
2011-07-19
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Wykres rozkładu ciśnień na grubości przegrody
Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza.
Wykres rozkładu temperatur na grubości przegrody
Wykres wykonano przy zachowaniu skali dla grubości warstw.
Temperatura powierzchni wewnętrznej wynosi tpow = 12.19 oC
Temperatura punktu rosy wynosi ts =
12.00 oC
Nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany !!!
ts + 1 = 13.00 >= tpow = 12.19
Przegroda 13 - _ IVp: ściana zewnętrzna -_tył-mieszkanie
Zestawienie materiałów
Nr Nazwa materiału
1 Mur z cegły ceramicznej pełnej
2 Tynk wapienny
λ [W/(m⋅K)]
λ
0.770
0.700
d
µ
10.00
40.00
20.00
2.00
Suma oporów ΣRi =
R
0.519
0.029
0.548
- współczynnik przewodzenia ciepła
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Strona 27
2011-07-19
- współczynnik przepuszczania pary wodnej
- grubość warstwy
- opór cieplny warstwy materiału
µ [-]
d [cm]
R [(m2⋅K)/W]
Układ warstw
Wyniki - przenikanie ciepła
Wyznaczenie temperatury zewnętrznej
Numer strefy klimatycznej: 55.
Temperatura obliczeniowa powietrza na zewnętrz budynku Te = -20.0oC
Wyznaczenie temperatury wewnętrznej
Pomieszczenie wewnętrzne: Pokoje mieszkalne, przedpokoje, kuchnie.
Temperatura obliczeniowa powietrza w pomieszczeniu Ti = 20.0oC
Współczynnik przenikania ciepła
Opory przejmowania ciepła na powierzchniach przegrody:
na powierzchni wewnętrznej
na powierzchni zewnętrznej
Opór całkowity
RT = Rsi + ΣRi + Rse =
= 0.130 + 0.519 + 0.029 + 0.040 =
Współczynnik przenikania ciepła przez przegrodę
U = 1.393 [W/m2⋅K]
U>Umax=0,30
Przegroda nie spełnia aktualnych wymagań;
Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych
warunków pogodowych
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Strona 28
2011-07-19
Wykres rozkładu ciśnień na grubości przegrody
Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza.
Wykres rozkładu temperatur na grubości przegrody
Wykres wykonano przy zachowaniu skali dla grubości warstw.
Temperatura powierzchni wewnętrznej wynosi tpow = 12.76 oC
Temperatura punktu rosy wynosi ts =
12.00 oC
Nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany !!!
ts + 1 = 13.00 >= tpow = 12.76
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Strona 29
2011-07-19
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Przegroda 14 - Przegroda podstawowa-strop piwniczny -odcinkowy-cięŜki
Zestawienie materiałów
Nr Nazwa materiału
1 Mur z cegły ceramicznej pełnej
2 Beton z ŜuŜla palenisk.(1800)-wylewka
3 Sosna i świerk - wzdłuŜ włókien -podłoga
drewniana
λ
0.910
0.950
0.300
µ
10.00
80.00
6.50
d
12.00
10.00
4.00
Suma oporów ΣRi =
λ
µ
d
R
[W/(m⋅K)]
[-]
[cm]
[(m2⋅K)/W]
-
R
0.132
0.105
0.133
0.370
współczynnik przewodzenia ciepła
współczynnik przepuszczania pary wodnej
grubość warstwy
opór cieplny warstwy materiału
Układ warstw
Wyniki - przenikanie ciepła
Wyznaczenie temperatury zewnętrznej
Numer strefy klimatycznej: 55.
Temperatura obliczeniowa powietrza na zewnętrz budynku Te = -5.0oC
Wyznaczenie temperatury wewnętrznej
Pomieszczenie wewnętrzne: Pokoje mieszkalne, przedpokoje, kuchnie.
Temperatura obliczeniowa powietrza w pomieszczeniu Ti = 20.0oC
Współczynnik przenikania ciepła
Opory przejmowania ciepła na powierzchniach przegrody:
na powierzchni wewnętrznej
na powierzchni zewnętrznej
Opór całkowity
RT = Rsi + ΣRi + Rse =
= 0.170 + 0.132 + 0.105 + 0.133 + 0.040 =
Współczynnik przenikania ciepła przez przegrodę
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
Projekt: EKSPERTYZA BUDOWLANA BUDYNKU MIESZKALNEGO-Wrocław ul. Szczytnicka 29
Autor : Marek Knoll
Strona 30
2011-07-19
U = 1.723 [W/m2K]
U>Umax=0,45
Przegroda nie spełnia aktualnych wymagań
Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych
warunków pogodowych
Wykres rozkładu ciśnień na grubości przegrody
Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza.
Wykres rozkładu temperatur na grubości przegrody
Wykres wykonano przy zachowaniu skali dla grubości warstw.
Temperatura powierzchni wewnętrznej wynosi tpow = 12.68 oC
Temperatura punktu rosy wynosi ts =
7.71 oC
Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany
ts + 1 = 8.71 < tpow = 12.68
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - Eurotransfer Marek Knoll
