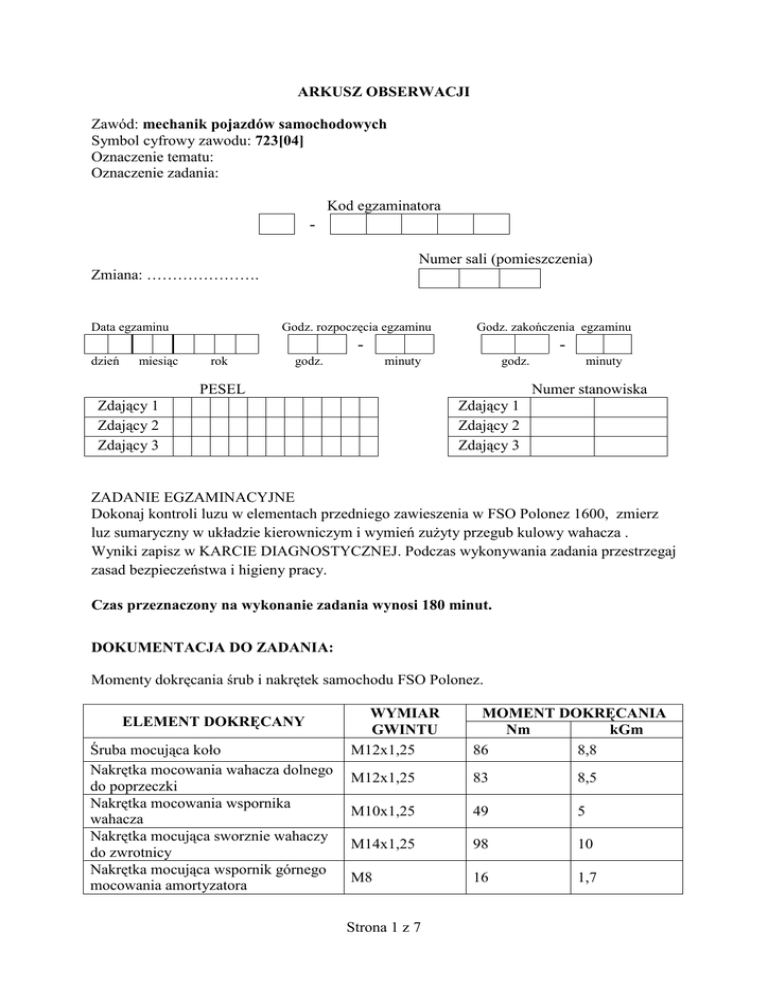

ARKUSZ OBSERWACJI
Zawód: mechanik pojazdów samochodowych
Symbol cyfrowy zawodu: 723[04]
Oznaczenie tematu:
Oznaczenie zadania:
Kod egzaminatora
Numer sali (pomieszczenia)
Zmiana: ………………….
Data egzaminu
Godz. rozpoczęcia egzaminu
Godz. zakończenia egzaminu
dzień
miesiąc
rok
godz.
minuty
godz.
PESEL
minuty
Numer stanowiska
Zdający 1
Zdający 2
Zdający 3
Zdający 1
Zdający 2
Zdający 3
ZADANIE EGZAMINACYJNE
Dokonaj kontroli luzu w elementach przedniego zawieszenia w FSO Polonez 1600, zmierz
luz sumaryczny w układzie kierowniczym i wymień zużyty przegub kulowy wahacza .
Wyniki zapisz w KARCIE DIAGNOSTYCZNEJ. Podczas wykonywania zadania przestrzegaj
zasad bezpieczeństwa i higieny pracy.
Czas przeznaczony na wykonanie zadania wynosi 180 minut.
DOKUMENTACJA DO ZADANIA:
Momenty dokręcania śrub i nakrętek samochodu FSO Polonez.
ELEMENT DOKRĘCANY
Śruba mocująca koło
Nakrętka mocowania wahacza dolnego
do poprzeczki
Nakrętka mocowania wspornika
wahacza
Nakrętka mocująca sworznie wahaczy
do zwrotnicy
Nakrętka mocująca wspornik górnego
mocowania amortyzatora
WYMIAR
GWINTU
M12x1,25
MOMENT DOKRĘCANIA
Nm
kGm
86
8,8
M12x1,25
83
8,5
M10x1,25
49
5
M14x1,25
98
10
M8
16
1,7
Strona 1 z 7
Nakrętka śruby mocującej płytę zacisku
hamulcowego do zwrotnicy
Śruba mocująca wspornik zacisku
hamulcowego
Nakrętka mocująca przegub kulowy
drążka kierowniczego
M10x1,25
49
5
M10x1,25
47
4,8
M10x1,25
54
5,5
Nakrętka piasty
M 22x1.5
7
0,7
Nakrętka mocująca przegub kulowy do
wahacza
M8
25
2,5
Schemat dokręcania nakrętki piasty.
Strona 2 z 7
Obszar
standardu
CZYNNOŚCI I KRYTERIA WYKONANIA
I. PLANOWANIE
Czynność 1: Sporządzenie wykazu czynności niezbędnych do wykonania
zadania.
Kryterium wykonania:
1 pkt- jeżeli zdający zapisał co najmniej 5 czynności z niżej wymienionych:
- sprawdzenie działania szarpaka,
- demontaż piasty
- demontaż przegubu
- ustawienie pojazdu na szarpaku,
kulowego wahacza
- zabezpieczenie pojazdu przed
zabrudzeniem,
- montaż nowego przegubu
kulowego wahacza
- kontrola luzu sumarycznego w układzie
kierowniczym
- montaż piasty
- kontrola luzów w elementach
- montaż prowadników
zacisku hamulca
przedniego zawieszenia
- demontaż koła jezdnego
- montaż koła
- demontaż prowadników
zacisku hamulca
Uwaga: dopuszcza się użycie innych sformułowań poprawnych technicznie.
Czynność 2: Sporządzenie wykazu narzędzi i przyrządów do wykonania
zadania.
Kryterium wykonania:
1 pkt- jeżeli zdający zapisał co najmniej 5 spośród niżej wymienionych:
- przyrząd do kontroli luzu
sumarycznego w układzie
kierowniczym
- szarpak
- ściągacz końcówki drążka
- klucz dynamometryczny
- zestaw kluczy nasadowych
- zestaw kluczy płaskich
- wkrętaki ślusarskie
- ściągacz przegubu
kulowego wahacza,
- młotek,
- przyrząd do blokowania
pedału hamulca,
- szczypce uniwersalne
- kliny zabezpieczające do kół
Uwaga: dopuszcza się użycie innych sformułowań poprawnych technicznie.
Czynność 3: Sporządzenie wykazu części zamiennych niezbędnych
do wykonania zadania.
Kryterium wykonania:
1 pkt- jeżeli zdający zapisał co najmniej - przegub kulowy wahacza
Suma punktów w obszarze – I. Planowanie
Strona 3 z 7
Liczba
punktów
Zdający
1 2 3
II. ORGANIZOWANIE
III. WYKONYWANIE
Czynność 4: Zgromadzenie i rozmieszczenie na stanowisku pracy narzędzi
i przyrządów do wykonania zadania.
Kryterium wykonania:
1 pkt- jeżeli zdający zgromadził na stanowisku pracy co najmniej 5 z podanych
niżej narzędzi i przyrządów:
- przyrząd do kontroli luzu
- wkrętaki ślusarskie
sumarycznego w układzie
- ściągacz przegubu
kulowego wahacza,
kierowniczym
- szarpak
- młotek,
- przyrząd do blokowania
- ściągacz końcówki drążka
- klucz dynamometryczny
pedału hamulca,
- zestaw kluczy nasadowych
- szczypce uniwersalne
- zestaw kluczy płaskich
- kliny zabezpieczające do kół
Uwaga: dopuszcza się użycie innych sformułowań poprawnych technicznie
Czynność 5: Zgromadzenie i rozmieszczenie na stanowisku pracy
materiałów i części zamiennych do wykonania zadania.
Kryterium wykonania:
1 pkt- jeżeli zdający zgromadził na stanowisku niżej wymienione materiały
i części:
-czyściwo;
- przegub kulowy wahacza.
Czynność 6: Sprawdzenie stanu technicznego podnośnika
Kryterium wykonania:
1 pkt - jeżeli zdający sprawdził stan techniczny podnośnika przez jego próbne
uruchomienie.
Czynność 7: Sprawdzenie stanu technicznego szarpaka
Kryterium wykonania:
1 pkt - jeżeli zdający sprawdził stan techniczny szarpaka uruchamiając
go przed wprowadzeniem pojazdu.
Suma punktów w obszarze –II. Organizowanie
Czynność 8: Przygotowanie pojazdu do wykonania zadania
Kryterium wykonania:
1 pkt - jeżeli zdający wykonał wszystkie poniższe czynności:
- wprowadził przednie koła pojazdu na płyty szarpaka;
- zaciągnął hamulec postojowy, aby uniemożliwić przemieszczanie się pojazdu;
- zabezpieczył siedzenie kierowcy i koło kierownicy przed zabrudzeniem;
- zablokował pedał hamulca w pozycji hamowania.
Czynność 9: Kontrola luzu w elementach zawieszenia i układu kierowniczego
Kryterium wykonania:
1 pkt - jeżeli zdający wykorzystując szarpak sprawdził luzy w elementach
przedniego zawieszenia i układu kierowniczego, a wyniki zapisał
w KARCIE DIAGNOSTYCZNEJ
Czynność 10: Przygotowanie do pomiaru luzu sumarycznego
w układzie kierowniczym.
Kryterium wykonania:
1 pkt - jeżeli zdający zamontował przyrząd na koło kierownicy, a zderzak
przyrządu ( iglica) oparł o oponę na wysokości osi obrotu koła.
Strona 4 z 7
III. WYKONYWANIE
Czynność 11: Kontrola luzu sumarycznego w układzie kierowniczym
Kryterium wykonania:
1 pkt - jeżeli zdający zmierzył luz sumaryczny w układzie kierowniczym
i zapisał w KARCIE DIAGNOSTYCZNEJ.
Czynność 12: Przygotowanie pojazdu do wykonania wymiany zużytego
przegubu kulowego wahacza.
Kryterium wykonania:
1 pkt - jeżeli zdający:
- zjechał kołami z szarpaka;
- zaciągnął hamulec pomocniczy;
- zabezpieczył klinami koło osi tylnej przed przemieszczeniem.
Czynność 13: Poluzowanie śrub mocujących wybrane koło przednie
i uniesienie przodu pojazdu.
Kryterium wykonania:
1 pkt - jeżeli zdający poluzował kluczem śruby mocujące koło od strony zużytego
przegubu kulowego wahacza;
- podstawił podnośnik pod wspornik do podnoszenia i uniósł przód pojazdu.
Czynność 14: Ustawienie pojazdu na podstawce.
Kryterium wykonania:
1 pkt - jeżeli zdający podstawił podstawkę pod wzmocnione miejsce na progu
i opuścił przód pojazdu.
Czynność 15: Zdemontowanie koła przedniego.
Kryterium wykonania:
1 pkt - jeżeli zdający odkręcił śruby koła, zdemontował koło i odłożył na bok.
Czynność 16: Wymontowanie prowadników zacisku
Kryterium wykonania:
1 pkt - jeżeli zdający wyjął zawleczki i wybił prowadnice zacisku
wkrętakiem ślusarskim lub wybijakiem.
Czynność 17: Wymontowanie zacisku ze wspornika zacisku.
Kryterium wykonania:
1 pkt - jeżeli zdający wymontował zacisk ze wspornika i umieścił go tak by nie
obciążał przewodu hamulcowego.
Czynność 18: Zdemontowanie wspornika zacisku.
Kryterium wykonania:
1 pkt - jeżeli zdający odkręcił wspornik przy użyciu klucza oczkowego lub
nasadowego
Czynność 19: Zdemontowanie tarczy hamulcowej.
Kryterium wykonania:
1 pkt - jeżeli zdający odkręcił tarczę przy użyciu klucza oczkowego
lub nasadowego i zdemontował ją ręcznie lub użył ściągacza.
Czynność 20: Zdemontowanie piasty koła.
Kryterium wykonania:
1 pkt - jeżeli zdający zdjął pokrywę piasty, odkręcił nakrętkę i zdjął piastę
koła ręcznie lub z użyciem ściągacza.
Strona 5 z 7
III. WYKONYWANIE
Czynność 21: Wymontowanie końcówki drążka kierowniczego
z dźwigni zwrotnicy.
Kryterium wykonania:
1 pkt - jeżeli zdający odkręcił nakrętkę końcówki drążka kierowniczego
i wysunął sworzeń kulowy z dźwigni zwrotnicy przy pomocy ściągacza
do końcówek drążków kierowniczych.
Czynność 22: Zdemontowanie dźwigni zwrotnicy.
Kryterium wykonania:
1 pkt - jeżeli zdający odgiął zabezpieczenia nakrętek, odkręcił 4 nakrętki
wymontował dźwignię zwrotnicy, płytę mocowania zacisku
i osłonę tarczy hamulcowej.
Czynność 23: Wymontowanie zużytego przegubu kulowego wahacza
ze zwrotnicy.
Kryterium wykonania:
1 pkt - jeżeli zdający odkręcił nakrętkę dolnego zużytego przegubu kulowego
wahacza i przy pomocy ściągacza wypchnął sworzeń przegubu
ze zwrotnicy.
Czynność 24: Wymiana zużytego przegubu kulowego wahacza.
Kryterium wykonania:
1 pkt - jeżeli zdający wymienił dolny przegub kulowy wahacza mocując
go śrubami tak by ich łby były założone od strony osłony gumowej
i dokręcił momentem 25 Nm.
Czynność 25: Zamontowanie dźwigni zwrotnicy.
Kryterium wykonania:
1 pkt - jeżeli zdający:
- zamontował płytę mocowania zacisku;
- osłonę tarczy;
- dźwignię zwrotnicy;
- przykręcił 4 śruby z nakrętkami z podkładkami zabezpieczającymi;
- dokręcił momentem 49 Nm;
- pozaginał podkładki zabezpieczające.
Czynność 26: Zamontowanie piasty koła.
Kryterium wykonania:
1 pkt - jeżeli zdający;
- nałożył smaru pod łożysko
- założył piastę;
- przykręcił nakrętkę momentem 50 Nm i obrócił piastę kilka razy;
- poluzował nakrętkę odkręcając o ok.1800
- ponownie dokręcił momentem 7 Nm i następnie cofnął o 300 ;
- zablokował nakrętkę zagniatając kołnierz za pomocą wkrętaka i młotka.
Czynność 27: Zamontowanie wspornika zacisku.
Kryterium wykonania:
1 pkt - jeżeli zdający przykręcił tarczę hamulcową do piasty i przykręcił
wspornik zacisku dokręcając momentem 47 Nm.
Czynność 28: Zamontowanie zacisku
Kryterium wykonania:
1 pkt - jeżeli zdający nałożył nakładki hamulcowe okładziną cierną do tarczy
i zabezpieczył zacisk hamulcowy prowadnikami zacisku.
Strona 6 z 7
III. WYKONYWANIE
PREZENTOWANIE
Czynność 29: Założenie i wstępne dokręcenie koła
Kryterium wykonania:
1 pkt - jeżeli zdający założył koło i wstępnie dokręcił, a po opuszczeniu dokręcił
śruby momentem 86 Nm na krzyż.
Czynność 30: Uporządkowanie stanowiska pracy.
Kryterium wykonania:
1 pkt - jeżeli zdający po zakończeniu pracy uporządkował stanowisko:
- oczyścił stanowisko, narzędzia i przyrządy;
-odłożył narzędzia i przyrządy w miejsce składowania;
-zużyte części i czyściwo umieścił w miejscu składowania odpadów.
Czynność 31: Uzasadnienie sposobu wykonania zadania
Kryterium wykonania:
1 pkt- jeżeli zdający uzasadnił sposób przeprowadzenia oceny stanu technicznego
przedniego zawieszenia i wymiany przegubu kulowego wahacza.
Czynność 32: Ocena jakości wykonanego zadania
Kryterium wykonania:
1 pkt- jeżeli zdający ocenił jakość wykonanej wymiany końcówki przegubowej
wahacza, wskazując czy wykonana naprawa poprawi bezpieczeństwo
jazdy tym pojazdem.
Suma punktów w obszarze – IV. Prezentowanie
Razem
Egzaminator ……………………………………………
Imię i nazwisko
……………………………
data i podpis
Wykonał: Krzysztof Burcza
Mirosław Stachnik
Strona 7 z 7
