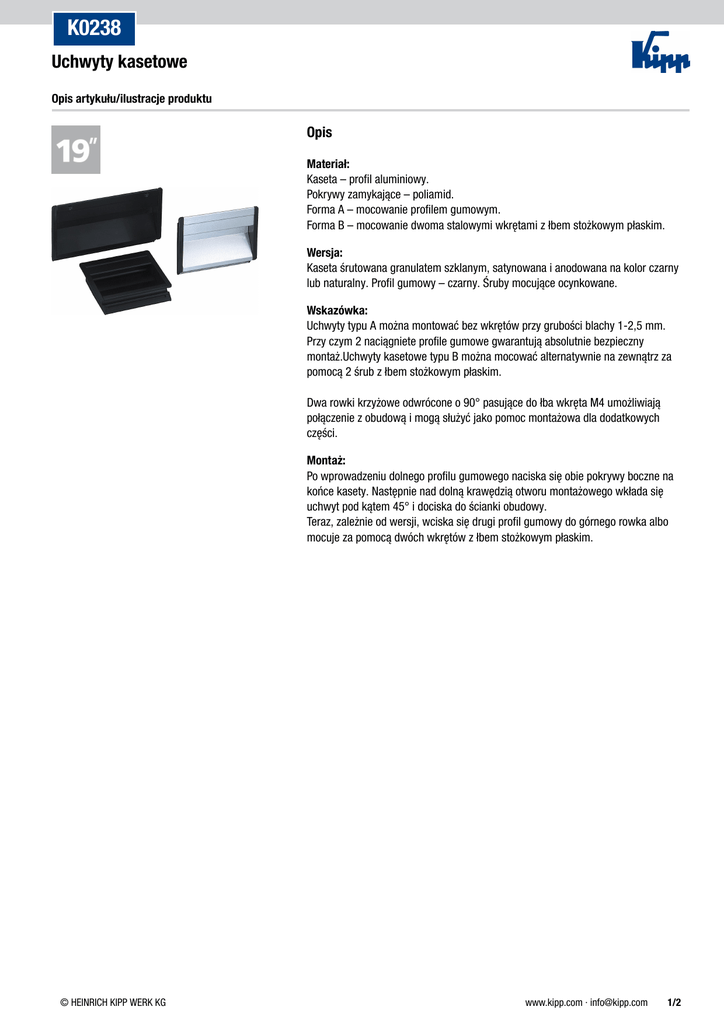

Uchwyty kasetowe

K0238
Uchwyty kasetowe
Opis artykułu/ilustracje produktu
Opis
Materiał:
Kaseta – profil aluminiowy.
Pokrywy zamykające – poliamid.
Forma A – mocowanie profilem gumowym.
Forma B – mocowanie dwoma stalowymi wkrętami z łbem stożkowym płaskim.
Wersja:
Kaseta śrutowana granulatem szklanym, satynowana i anodowana na kolor czarny
lub naturalny. Profil gumowy – czarny. Śruby mocujące ocynkowane.
Wskazówka:
Uchwyty typu A można montować bez wkrętów przy grubości blachy 1-2,5 mm.
Przy czym 2 naciągniete profile gumowe gwarantują absolutnie bezpieczny
montaż.Uchwyty kasetowe typu B można mocować alternatywnie na zewnątrz za
pomocą 2 śrub z łbem stożkowym płaskim.
Dwa rowki krzyżowe odwrócone o 90° pasujące do łba wkręta M4 umożliwiają
połączenie z obudową i mogą służyć jako pomoc montażowa dla dodatkowych
części.
Montaż:
Po wprowadzeniu dolnego profilu gumowego naciska się obie pokrywy boczne na
końce kasety. Następnie nad dolną krawędzią otworu montażowego wkłada się
uchwyt pod kątem 45° i dociska do ścianki obudowy.
Teraz, zależnie od wersji, wciska się drugi profil gumowy do górnego rowka albo
mocuje za pomocą dwóch wkrętów z łbem stożkowym płaskim.
© HEINRICH KIPP WERK KG
www.kipp.com · [email protected]
1/2
K0238
Uchwyty kasetowe
Rysunki
Uchwyty kasetowe
Nr Zamówienia anodyzowana w kolorze czarnym
Nr Zamówienia anodyzowany w kolorze naturalnym
Forma
L
Otwór montażowy
Nośność
N
K0238.10011
K0238.11811
K0238.16711
K0238.10021
K0238.11821
K0238.16721
K0238.10013
K0238.11813
K0238.16713
K0238.10023
K0238.11823
K0238.16723
A
A
A
B
B
B
100
118
167
100
118
167
104 x 73
122 x 73
171 x 73
104 x 73
122 x 73
171 x 73
500
500
500
500
500
500
