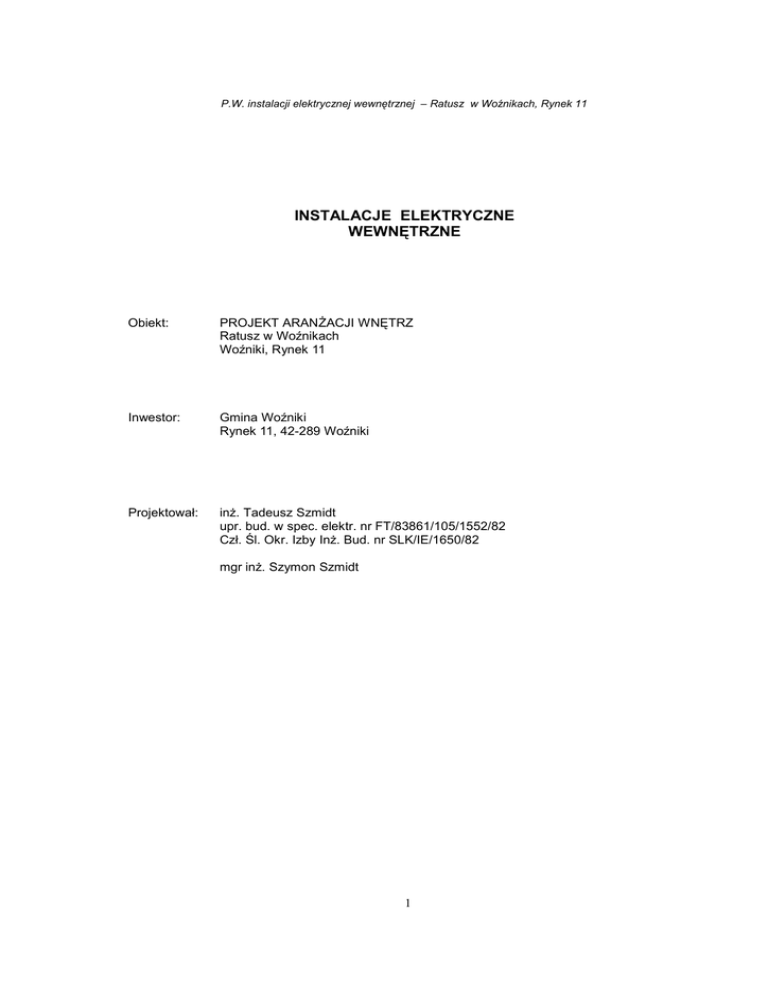

INSTALACJE ELEKTRYCZNE WEWNĘTRZNE

P.W. instalacji elektrycznej wewnętrznej – Ratusz w Woźnikach, Rynek 11
INSTALACJE ELEKTRYCZNE
WEWNĘTRZNE
Obiekt:
PROJEKT ARANŻACJI WNĘTRZ
Ratusz w Woźnikach
Woźniki, Rynek 11
Inwestor:
Gmina Woźniki
Rynek 11, 42-289 Woźniki
Projektował:
inż. Tadeusz Szmidt
upr. bud. w spec. elektr. nr FT/83861/105/1552/82
Czł. Śl. Okr. Izby Inż. Bud. nr SLK/IE/1650/82
mgr inż. Szymon Szmidt
1
P.W. instalacji elektrycznej wewnętrznej – Ratusz w Woźnikach, Rynek 11
SPIS TREŚCI
1.Opis techniczny.................................................................................................................str.3
1.1.Wstęp..............................................................................................................................str.3
1.2.Zakres opracowania ......................................................................................................str.3
1.3.Charakterystyka obiektu.................................................................................................str.3
1.4.Zasilanie w energie elektryczną.....................................................................................str.3
1.5.Tablica rozdzielcza.........................................................................................................str.3
1.6.Instalacja oświetleniowa.................................................................................................str.4
1.7.Instalacja gniazd wtykowych ogólnego przeznaczenia..................................................str.4
1.8.Instalacja siły..................................................................................................................str.4
1.9.Ochrona od porażeń i przeciwprzepięciowa .................................................................str.5
2.OBLICZENIA.....................................................................................................................str.6
2.1.Bilans mocy....................................................................................................................str.6
3.Zestawienie podstawowych materiałów............................................................................str.7
Informacja dot. BIOZ............................................................................................................str.8
SPIS RYSUNKÓW
1.Plan instalacji elektrycznych....................................................................................rys. nr 1/E
2.Schemat ideowy instalacji elektrycznych.................................................................rys. nr 2/E
2
P.W. instalacji elektrycznej wewnętrznej – Ratusz w Woźnikach, Rynek 11
1. OPIS TECHNICZNY
1.1.Wstęp
Tematem opracowania jest projekt wykonawczy instalacji elektrycznej wewnętrznej aranżacji
wnętrz pomieszczeń w Ratuszu w Woźnikach, Rynek 11. Inwestorem zadania jest Gmina
Woźniki, Rynek 11, 42-289 Woźniki.
Podstawa opracowania projektu:
-zlecenie inwestora,
-projekt architektoniczny aranżacji wnętrz,
-wizja lokalna,
-obowiązujące normy i przepisy.
1.2.Zakres opracowania
Projekt obejmuje wykonanie urządzeń i instalacji takich jak:
-
tablica rozdzielcza,
-
instalacja oświetlenia ogólnego,
-
instalacja oświetlenia ewakuacyjnego,
-
instalacja siły,
-
instalacja gniazd wtykowych,
- instalacja ochrony od porażeń.
Instalacje słaboprądowe, tj. instalacja telefoniczna i komputerowa, KD nie wchodzą w
zakres niniejszego opracowania.
1.3.Charakterystyka budynku
Pomieszczenia objęte opracowaniem znajduje się na parterze istniejącego budynku ratusza –
siedziby Urzędu Gminy Woźniki. Pomieszczenia na piętrze oraz część pomieszczeń parteru nie
wchodzą w zakres opracowania – instalacje elektryczne istniejące. Budynek wykonany w
technologii tradycyjnej: ściany kamienno-ceramiczne. Aranżacja wnętrz obejmuje częściowe
skucie tynków, zmianę układu pomieszczeń, zabudowę sufitów podwieszanych w korytarzach i
elementów przestrzennych (sufity, ściany) w sali ślubów. Zasilane budynku doprowadzone do
tablicy głównej na piętrze budynku.
1.4.Zasilanie w energię elektryczną
Zasilane budynku pozostawia się istniejące. Dla zasilania instalacji na parterze ułożyć linie
zasilającą z tablicy głównej na pietrze i wykonać nową tablicę rozdzielczą parteru.
Zaleca się zwiększenie mocy umownej budynku, dostosowując do faktycznych potrzeb.
1.5.Tablica rozdzielcza
Dla rozdziału energii elektrycznej oraz zabezpieczenia obwodów oświetleniowych, gniazd
wtykowych oraz siłowych parteru w pomieszczeniu komunikacji zainstalować tablicę rozdzielczą
oznaczoną T0. Zastosować tablicę w obudowach natynkowych, np. typu Ekinoxe TX, z drzwiami
pełnymi, zamykaną, 4-rzędową, o pojemności 4x18 modułów.
Instalować tablice wyposażone w szyny montażowe DIN dla zatrzaskowego montażu aparatów.
Wyłączniki między sobą połączyć szynami łączeniowymi o przekroju 10 mm2 – 63 A. Tablicę
rozdzielczą wyposażyć w wyłączniki nadprądowe dla zabezpieczenia przeciążeniowego i
zwarciowego obwodów, w wyłączniki ochronne różnicowoprądowe, lampki sygnalizacyjne,
styczniki. Wyposażenie wg schematu. Tablicę wykonać z rezerwą miejsca. Do tablicy włączyć
obwody nieujęte w opracowaniu, istniejące czynne, np. zasilanie centrali alarmowej.
3
P.W. instalacji elektrycznej wewnętrznej – Ratusz w Woźnikach, Rynek 11
1.6. Instalacja oświetleniowa
Instalację oświetleniową wykonać przewodami o przekroju 1,5 mm2. Przewody układać w
korytarzu w korytach kablowych K-100, w pokojach pod tynkiem z przykryciem min. 5 mm.
Osprzęt do instalacji podtynkowy. Oświetlenie główne pokoi biurowych wykonać za pomocą
opraw zwieszakowych, instalowanych na wys. 270 cm, dla świetlówek prostych z kloszem
mlecznym, z dodatkowymi systemowymi modułami halogenowymi na końcach, np. serii
PRESTO, prod. PXF LIGHTING. Oświetlenie korytarzy za pomocą opraw wbudowanych w sufit
podwieszany, dla świetlówek prostych z kloszem mlecznym, np. serii LINEA, prod. PXF
LIGHTING. W sieni wejściowej oraz w holu zainstalować oprawy dekoracyjne naścienne, takiego
typu jak na piętrze, tj. AMY U24, prod. KANLUX. W pomieszczeniu obsługi klienta zainstalować
dodatkowe oprawy zwieszakowe we wnękach nad stanowiskami roboczymi – oprawy
świetlówkowe: profil aluminiowy 65 mm, z kloszem mlecznym, na 200 cm. Nad spocznikiem
klatki schodowej również instalować oprawę świetlówkową (profil aluminiowy 65 mm, klosz
mleczny) w wersji naściennej. W sali ślubów oświetlenie główne za pomocą opraw
dekoracyjnych wg aranżacji wnętrz: żyrandola i kinkietów kryształowych, np. serii IDEAL LUX
AUDI-77. Jako oświetlenie całonocne proponuje się wykorzystanie 2 opraw w komunikacji (w osi
korytarzy i holu – ozn. „k4”) lub / i opraw kierunkowych oświetlających witraż nad wejściem
głównym.
Źródła światła w oprawach oświetlenia części wystawowej powinny odznaczać się wysoką
zdolnością oddawania barw. Wszystkie oprawy powinny posiadać układ kompensacji mocy
biernej. Sterowanie oświetleniem
łącznikami pojedynczymi, np. serii SISTENA
Aluminium/Metalic, produkcji LEGRAND, instalowanymi na wysokości 130 cm od podłogi do
górnej krawędzi łącznika.
Dla pomieszczeń przyjęto roczny cykl konserwacji oraz wysoką czystość pomieszczeń. W celu
prawidłowej eksploatacji i zachowania odpowiednich parametrów oświetlenia użytkownik
zobowiązany jest do konserwacji i sprawdzenia stanu opraw co najmniej raz do roku. Podczas
konserwacji należy dokładnie oczyścić układ optyczny i obudowy opraw.
Dla zapewnienia oświetlenia ewakuacyjnego (zgodnie z PN-EN 1838:2005) w lokalu
zainstalować oprawy nastropowe wyposażone w moduł zasilania awaryjnego o czasie
podtrzymania 1 h. Instalację wykonać z dodatkowym czwartym przewodem sygnalizującym
zanik napięcia. Instalować oprawy wyposażone w autotest, w wersji ciemnej. Natężenie
oświetlenia na drodze ewakuacyjnej musi wynosić co najmniej 1lx. Oprawy oświetlenia
ewakuacyjnego muszą posiadać certyfikaty dopuszczające CNBOP.
1.7. Instalacja gniazd wtykowych ogólnego przeznaczenia
Instalację wykonać przewodami typu YDY 3x2,5mm2 układanymi jak przewody instalacji
oświetleniowej tj. naściennie na ścianach nietynkowanych oraz podtynkowo. W zestawach
instalować gniazda wtykowe podwójne, MOSAIC, np. produkcji LEGRAND na wysokości 30 cm
od podłogi. Gniazda instalować obok gniazd logicznych i dedykowanych i osłonić wspólna
ramką. Pozostałe gniazda gniazda podwójne 2x2P+Z z ramką.
1.8. Instalacja siły
Instalacja siły obejmuje dostarczenie oraz zasilanie takich urządzeń jak:
-
podnośnik dla niepełnosprawnych (PN) – U=230 V – 1 szt., obwód doprowadzić do puszki
przyłączeniowej urządzenia lub zakończyć puszką szczelną z listwą zaciskową;
-
klimatyzator serwerowni(KZ) – U=230 V – 1 szt., obwód doprowadzić do puszki
przyłączeniowej urządzenia lub zakończyć puszką szczelną z listwą zaciskową, obwód
wykonać z istniejącej tablicy instalacji dedykowanej (TD);
-
system kontroli pracy (wejść/wyjść) – U=230 V – 1 szt., obwód zakończyć puszką szczelną z
listwą zaciskową;
Zasilanie urządzeń wykonać zgodnie z ich DTR.
4
P.W. instalacji elektrycznej wewnętrznej – Ratusz w Woźnikach, Rynek 11
1.9. Ochrona od porażeń i przeciwprzepięciowa
Ochrona dodatkowa od porażeń – samoczynne wyłączenie zasilania w układzie TT w instalacji
za pomocą wyłączników ochronnych różnicowoprądowych. Ochronie podlegają wszystkie
dostępne części maszyn i urządzeń mogące znaleźć się pod napięciem oraz bolce ochronne
gniazd wtykowych. Do ww. urządzeń prowadzić dodatkowy przewód ochronny (trzecia żyła w
instalacji 230V i piąta żyła w instalacji 400V), który od pozostałych powinien odróżniać się żółtozielonym kolorem izolacji. Uziemienie przewodu ochronnego do uziomu pionowego lub
otokowego.
W celu ochrony przed przepięciami atmosferycznymi i łączeniowymi zaleca się zainstalowanie w
tablicy rozdzielczej ochronników przeciwprzepięciowych kl. B+C, np. typu DEHNVENTIL.
Uwagi końcowe
1.Wszystkie prace należy wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót
budowlanych zeszyt D – Roboty instalacyjne elektryczne :„Instalacje elektryczne i
piorunochronne w budynkach użyteczności publicznej” z 2007 r.
2.Po wykonaniu instalacji należy wykonać pomiary oporności izolacji i uziemień, ochrony
przeciwporażeniowej oraz natężenia oświetlenia i protokoły przekazać inwestorowi.
3.Wykonanie, instalacja, badanie i wstępne uruchomienie układów i urządzeń elektrycznych
powinny odbyć się zgodnie z przepisami prawa polskiego i obowiązującymi normami.
4.Wszystkie propozycje zmian rozwiązań projektowych, materiałów oraz sposobu wykonania
instalacji należy konsultować z projektantem.
5
P.W. instalacji elektrycznej wewnętrznej – Ratusz w Woźnikach, Rynek 11
2.OBLICZENIA
2.1.Bilans mocy
L.p. Nazwa urządzenia
1
2
3
Oświetlenie
Gniazda wtykowe
Podnośnik dla
niepełnosprawnych
Razem
Pz
[kW]
kz
Rozdzielnica T0
6,45
0,7
9
0,2
1,5
0,1
17,95
-
cosφ
tgφ
Ps
[kW]
Qs
[kVAr]
0,9
0,85
0,85
0,48
0,62
0,62
4,52
1,8
0,15
2,17
1,12
0,09
-
-
6,47
3,38
Moc obliczona pomieszczeń parteru wynosi 6,47 kW.
Zasilanie tablicy parteru T0 wykonać linią min. YLYżo 5x10 mm2 o obciążalności długotrwałej 62
A. Wartość zabezpieczenia w tablicy głównej powinna wynosić min. 32 A.
6
P.W. instalacji elektrycznej wewnętrznej – Ratusz w Woźnikach, Rynek 11
3.Zestawienie podstawowych materiałów
L.p. Nazwa materiału
I. OPRAWY OŚWIETLENIOWE
1 Oprawa zwieszakowa dla świetlówek prostych, obudowa stalowa, malowana
proszkowo, klosz opalowy, 2xT5 54, z 2 modułami halogenowymi 50W, np.
serii PRESTO, prod. PXF LIGHTING
2 Oprawa do wbudowania dla świetlówek prostych, z szybą opalową, 2xT5
24W, np. serii LINEA, prod. PXF LIGHTING
3 Oprawa naścienna (kinkiet), dekoracyjna, 2xG9 40W, np. AMY U24 G9,
prod. KANLUX
4 Oprawa nastropowa rastrowa, 4xT8 18W, np. serii TORINO, prod. PXF
LIGHTING
5 Żyrandol kryształowy dekoracyjny, 8xG14 40W, np. IDEAL LUX AUDI-77
SP8
6 Kinkiet kryształowy dekoracyjny, 2xG14 40W, np. IDEAL LUX AUDI-77 AP2
7 Plafoniera naścienna / nasufitowa, 2x18W, np. serii MODENA, prod. PXF
LIGHTING
8 Oprawa oświetlenia ewakuacyjnego, z mod aw. 1h, autotest, źródła światła
LED, IP41, z optyką dla pomieszczeń korytarzowych, np. serii LOVATO,
prod. AWEX
9 Oprawa oświetlenia ewakuacyjnego, z mod aw. 1h, autotest, źródła światła
LED, IP41, z optyką dla pomieszczeń korytarzowych, np. serii LOVATO N,
prod. AWEX
10 Oprawa oświetlenia ewakuacyjnego kierunkowa, z mod aw. 1h, autotest,
źródła światła LED, np. serii VIP MASTER, prod. PXF LIGTHING
11 Oprawa zwieszakowa dla świetlówek prostych, z szybą mleczną,
aluminiowa, 1x39W, IP44, np. serii VIP, prod. PXF LIGHTING
12 Oprawa naścienna dla świetlówek prostych, z szybą mleczną, aluminiowa,
1x54W, IP44, np. serii VIP KINKIET, prod. PXF LIGHTING
13 Oprawa halogenowa naścienna kierowana, 1xMR16 20W, np. GOT 70
SPOT WL, prod. IMPERIAL
14 Taśma LED 5W/m, barwa ciepłobiała, szczelna, klejona
15 Zasilacz 230/12V do taśm LED
II.TABLICE ROZDZIELCZE
1 Tablica T0 – wg schematu
2 Tablica TG (doposażenie) – wg schematu
III.PRZEWODY I OSPRZĘT
1 Przewód typu YLY 5x10 mm2
2 Przewód typu YDY 3x1,5 mm2
3 Przewód typu YDY 3x2,5 mm2
4 Przewód typu YDYp 3x1,5 mm2
5 Przewód typu YDYp 3x2,5 mm2
6 Przewód typu YDYp 4x1,5 mm2
7 Puszka szczelna n.t. z listwą zaciskową
8 Łącznik oświetlenia p.t. uniwersalny (pojedynczy/schodowy) 10A,
jednobiegunowy, IP20 z ramką, serii VALENA, prod. LEGRAND
9 Łącznik oświetlenia p.t. grupowy 10A, jednobiegunowy, IP20 z ramką, serii
VALENA, prod. LEGRAND
10 Gniazdo wtykowe p.t. podwójne 2 x 2P+Z, IP20,z ramką 5-krotną, serii
MOSAIC
11 Gniazdo wtykowe p.t. podwójne 2 x 2P+Z, IP20,z ramką ,2-krotną, np. serii
CARIVA
12 Korytko kablowa K-100
7
Jedn.
Ilość
kpl.
18
szt.
17
szt.
9
szt.
3
szt.
1
szt.
szt.
2
3
szt.
8
szt.
3
szt.
5
szt.
2
szt.
1
szt.
2
m
Szt.
40
4
Kpl.
Kpl.
1
1
m
m
m
m
m
m
Szt.
szt.
18
120
180
370
520
80
3
14
szt.
21
szt.
18
szt.
28
szt.
52
P.W. instalacji elektrycznej wewnętrznej – Ratusz w Woźnikach, Rynek 11
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
INSTALACJE ELEKTRYCZNE
Obiekt:
Ratusz w Woźnikach
Woźniki, Rynek 11
Inwestor:
Gmina Woźniki
Rynek 11, 42-289 Woźniki
Opracował:
inż. Tadeusz Szmidt
upr. bud. w spec. elektr. nr FT/83861/105/1552/82
Czł. Śl. Okr. Izby Inż. Bud. nr SLK/IE/1650/82
8
P.W. instalacji elektrycznej wewnętrznej – Ratusz w Woźnikach, Rynek 11
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
1.Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych
obiektów
1.1.Zagospodarowanie terenu budowy w tym doprowadzenie energii elektrycznej umożliwiającej
pracę urządzeń elektrycznych i zapewnienie oświetlenia sztucznego
1.2.Wykonanie instalacji elektrycznych w pomieszczeniach.
1.3.Wykonanie pomiarów i podłączenie do zasilania.
2.Wykaz istniejących obiektów budowlanych
2.1.Istniejący budynek objęty remontem.
3.Elementy zagospodarowania działki lub terenu które mogą stwarzać
zagrożenie bezpieczeństwa i zdrowia ludzi
Na terenie objętym granicą działki brak elementów zagospodarowania /urządzeń elektrycznych/
stwarzających bezpośrednie zagrożenie bezpieczeństwa i zdrowia ludzi.
Zagrożenia jw. pojawią się dopiero podczas realizacji robót budowlanych.
4.Przewidywane zagrożenia występujące podczas realizacji robót budowlanych i elektrycznych
4.1.W trakcie prowadzenia robót budowlanych i elektrycznych:
-
prowadzenie robót w pobliżu czynnych kabli i urządzeń elektroenergetycznych.
5.Sposób prowadzenia szkolenia pracowników przed przystąpieniem do robót szczególnie
niebezpiecznych.
Wykonawca przed przystąpieniem do wykonywania robót budowlanych jest obowiązany
opracować instrukcję ich bezpiecznego wykonywania i zapoznać z nią pracowników w zakresie
wykonywanych przez nich robót. Pracownicy powinni legitymować się aktualnymi
zaświadczeniami odbycia szkoleń oraz badaniami lekarskimi.
Dodatkowo pracownicy przed przystąpieniem do robót w warunkach szczególnie
niebezpiecznych powinni przejść szkolenie zapewniające im wiedzę i umiejętności do
wykonywania robót zgodnie z przepisami bezpieczeństwa i higieny pracy.
6.Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z
wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich
sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką
ewakuację na wypadek pożaru, awarii i innych zagrożeń:
6.1.W trakcie prowadzenia robót budowlanych i elektrycznych w pobliżu czynnych kabli i
urządzeń 0,4 kV:
-
należy zachować szczególną ostrożność;
-
prace w pobliżu linii, instalacji i urządzeń należy wykonywać ręcznie;
-
podczas prowadzenia prac związanych z przyłączeniem projektowanej instalacji do
istniejącego zasilania należy zapewnić wyłączenie spod napięcia istniejących linii, urządzeń.
9
