Możliwość odniesienia szkód na zdrowiu!

11250180
Domowe planetarium
Możliwość odniesienia szkód na zdrowiu!
Urządzenie zawiera części elektroniczne, które są zasilane źródłem energii (zasilacz i/lub
baterie). Nie pozostawiaj dzieci, korzystających z urządzenia, bez nadzoru! Korzystanie z urządzenia
może się odbywać wyłącznie w sposób, opisany w niniejszej instrukcji, w innym przypadku istnieje
ryzyko porażenia prądem!
Dzieci mogą korzystać z urządzenia wyłącznie pod nadzorem. Materiał z opakowania (plastikowe
torebki, gumki itp.) należy trzymać z dala od dzieci. Istnieje ryzyko uduszenia!
Baterie nie mogą trafić w ręce dzieci! Podczas wkładania baterii do pojemnika należy zwrócić uwagę
na ich właściwe ułożenie (+/-). W razie potrzeby można skorzystać z rękawic ochronnych.
Ryzyko powstania pożau i eksplozji!
Nie narażaj urządzenia na działanie wysokich temperatur. Korzystaj wyłącznie z zasilacza,
dołączonego do urządzenia lub z zalecanego typu baterii. Nie wolno spinać na krótko urządzenia z
bateriami, baterii nie wolno wrzucać do ognia! W wyniku działania wysokich temperatur lub w
wyniku niewłaściwego obchodzenia się z bateriami, może dojść do powstania spięcia, pożaru czy
nawet eksplozji!
Urządzenia nie należy narażać na działanie temperatury wyżeszej, niż 60°C.
Ryzyko powstania szkód rzeczowych!
Nie rozkładaj urządzenia na części! W przypadku wystąpienia usterki należy zwrócić się do centrum
serwisowego (podanego na karcie gwarancyjnej).
Korzystaj wyłącznie z zalecanych baterii. Baterie słabe lub zużyte należy zawsze zastępować
kompletem nowych baterii, w pełni naładowanych. Nie używaj baterii różnych typów czy o różnej
mocy. Jeśli urządzenie przez dłuższy czas nie jest używane, należy wyjąć z niego baterie.
WSKAZÓWKI dotyczące czyszczenia urządzenia
Przed czyszczeniem należy odłączyć urządzenie od prądu (wyjąć wtyczkę z gniazdka lub wyjąć
baterie)!
Urządzenie można czyścić tylko z zewnątrz, suchą szmatką. Nie wolno korzystać z płynów
czyszczących, co pozwoli uniknąć uszkodzenia elektroniki.
Chroń urządzenie przed kurzem i wilgocią! Przechowuj je w dołączonym do urządzenia opakowaniu,
w którym zostało dostarczone lub w torbie. Jeśli urządzenie przez dłuższy czas nie jest używane,
należy wyjąć z niego baterie.
UTYLIZACJA
Materiał z opakowania należy poddać utylizacji. We władzach komunalnych można zasięgnąć
informacji, dotyczącej zgodnej z prawem utylizacji.
Urządzeń elektrycznych nie wolno wyrzucać wraz z odpadami domowymi. Zgodnie z dyrektywą
2002/96/EG, dotyczącą zużytych urządzeń elektrycznych i elektronicznych oraz z przepisami
krajowymi, zużyte urządzenia elektryczne muszą zostać oddane do punktu zbiórki i poddane
utylizacji, zgodnej z zasadami ochrony środowiska.
Użytkownik jest zobowiązany do oddania do utylizacji wyładowanych baterii oraz akumulatorków.
We władzach komunalnych można uzyskać informacje, dotyczące utylizacji starych urządzeń lub
baterii, które zostały wyprodukowane po 01.06.2006 roku.
Deklaracja zgodności z normami WE
Firma Meade Instruments Europe GmbH & Co. KG, z siedzibą w 46414 Rhede/Westfalia,
Gutenbergstr. 2, Niemcy, oświadcza, że produkt został wyprodukowany zgodnie z następującymi
dyrektywami UE:
EN-71, Part 1-3, Part 6
EN – 71, Part. 9
EN – 62115
EN – 60825-1
Opis produktu:
Planetarium astrologiczne
Typ/nazwa: Star Projector
Rhede, 13.03.2009
Meade Instruments Europe GmbH & Co. KG
Helmut Ebbert
Prezes
Diody LED:
1 sztuka, typ W42180, N42180, S42180, W42180J, W32180
Dioda LED klasy 1
EN 60825-1:1994 + A1:2002 + A2:2001

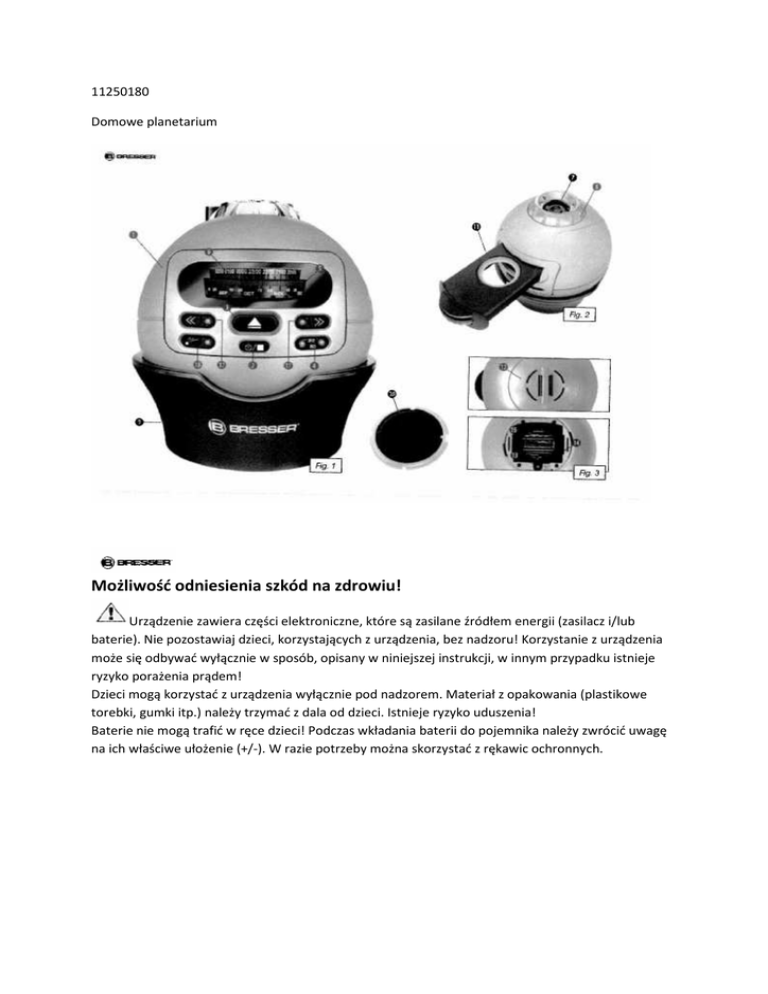

Przegląd elementów urządzenia (rys. 1-3)
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
Kula planetarium
Przycisk wł./wył./stop
Przycisk do otwierania kieszeni na slajdy
Przycisk do ustawiania funkcji uśpienia (30 lub 60 minut)
Pokrętło do ustawienia daty
Skala czasu
Objektyw
Pokrętło do ustawiania ostrości
Podstawa na kulę planetarium
Miejsce do włożenia slajdu
Uchwyt na miejsce do włożenia slajdu
Pokrywa pojemnika na baterie
Uchwyt na baterie ze śrubą
Pojemnik na baterie
Baterie
Przycisk do obracania obrazu w prawą stronę
Przycisk do odwracania obrzu w lewą stronę
Przycisk do aktywacji funkcji komety
Projektor do funkcji komety
Montaż planetarium astrologicznego
Otwórz pokrywę pojemnika na baterie (12), znajdującego się na spodzie kuli planetarium (1) (rys.3)
Rys. 3
Poluzuj śrubę uchwytu na baterie (13) przy pomocy śrubokrętu (niedołączony do produktu).
Włóż 3 baterie (15) do pojemnika na baterie (14) tak, jak pokazano na rys. 3.
WAŻNE:
Podczas wkładania baterii zwróć uwagę na właściwe ułożenie biegunów. Sposób ułożenia biegunów
+/- jest pokazany w pojemniku na baterie.
Po włożeniu baterii (14), ponownie umieść uchwyt na baterie (13) i przykręć go.
Na koniec ponownie załóż pokrywę pojemnika na baterie (12).
Postaw teraz podstawę na kulę planetarium (9) na prostym i stabilnym podłożu (np. na stole) i załóż
na nią kulę planteraium (1). Objektyw (7) musi być skierowany równolegle do płaszczyzny projekcji
(ściana lub sufit) (rys.4).
Rys. 4
WAŻNE: odległość między objektywem a ścianą czy sufitem musi wynosić ok. 1,8 do 2 m.
WSKAZÓWKA: większość pomieszczeń ma wysokość ok. 2,5 m. Skorzystaj z miarki, aby móc ustawić
konieczną do projekcji odległość.
Przekręć kulę planetarium (9) tak, aby leżąca po przeciwnej stronie uchwytu na miejsce do włożenia
slajdów (11) strona wskazywała na północ (rys.4).
Projekcja nieba przy pomocy planetarium
Wciśnij przycisk (3) aby otworzyć miejsce do włożenia slajdu. Lada otworzy się automatycznie (rys.2).
Włóż jeden ze stelaży do włożenia slajdów (10) do uchwytu na niego (11).
Rys. 5
WAŻNE: podczas wkładania uważaj na to, aby występ uchwytu (11) objął szczeliny slajdu (rys.5).
Teraz musisz wprowadzić godzinę i datę nocnego nieba, które chcesz oglądać przy pomocy
planetarium (czas obserwacji). W tym celu posłuż się pokrętłem do ustawiania daty (5) tak daleko, aż
pożądana data znajdzie się pod godziną, na skali czasu (6) (rys. 6)
Rys. 6
WSKAZÓWKA: Z powodu obrotów Ziemii przyporządkowanie ciał niebieskich w ciągu roku jest zawsze
różne. W związku w tym nie wszystkie ciała są widoczne. Z tego powodu jest ważne, aby zawsze
ustawić właściwy czas i datę, zanim rozpoczniesz projekcję przy pomocy planetarium.
Rys. 7
Skala czasu (6)
Przedstawiony jest czas od godziny 20:00 do 2:00. W tym czasie można o każdej porze roku
obserwować na niebie gwiazdy. Każda kreska na skali odpowiada 30 minutom (rys. 7).
Rys. 8
Pokrętło do ustawienia daty (5)
Pokrętłem do ustawiania daty możesz ustawić 365 dni w roku, przydzielone poszczególnym
miesiącom. Jeśli miesiąc ma 30 dni, każda kreska na pokrętle odpowiada 2 dniom (rys.8). Długie linie
przedstawiają ostatni dzień miesiąca poprzedzającego, pod spodem zawsze jest pokazany następny
miesiąc.
Przykład właściwego ustawienia czasu i daty
Przykład 1:
Chcesz oglądać niebo w nocy na dzień 7 lipca 0:00 (północ).
Rys. 9
W tym celu przestaw pokrętło do ustawiania daty (5) tak daleko, aż kreska, odpowiadająca „00:00” u
góry na skali czasu (6), znajdzie się między krótkimi kreskami przed „10” w miesiącu lipiec (JUL) (rys.
9).
Przykład 2:
Chcesz oglądać niebo na dzień 30 grudnia, godzina 22:30. W tym celu przestaw pokrętło do
ustawiania daty (5) tak, aby kreska, odpowiadająca godzinie „22:30” na skali czasu znalazła się blisko
długiej kreski, odpowiadającej miesiącowi styczniowi (JAN) (rys.10).
Rys. 10
Po ustawieniu czasu obserwacji możesz rozpocząć projekcję. Zamknij uchwyt na slajdy i posłuż się
przyciskiem Wł./wył./stop (2), aby rozpocząć projekcję.
Następnie możesz ustawić kąt projekcji, aby uzyskać optymalny obraz na ścianie lub na suficie,
przekręcając kule projektora, znajdującą się na podstawie.
Na rys. 11 jest pokazana możliwość projekcji na ścianie (a) lub na suficie (b).
Rys. 11
Posługując się pokrętłem do ustawiania ostrości (8) możesz ustawić optymalną ostrość obrazu
(rys. 12).
Rys. 12
WAŻNE: właściwa odległość między objektywem a ścianą czy sufitem wynosi od 1,8 do 2 m. Jeśli
obraz, mimo ustawienia właściwej ostrości ciągle jest rozmyty, prawdopodobnie nie została
ustawiona właściwa odległość.
Wciśnij przycisk do ustawiania funkcji uśpienia (4), aby ustawić moment wyłączenia urządzenia (30
lub 60 mint). Zaświeci się odpowiednia dioda LED. Po tym, ustawionym czasie, urządzenie przełączy
się do funkcji uśpienia (również funkcji oszczędzania energii). Jeśli chcesz wyłączyć funkcję uśpienia,
wciskaj przycisk (4) tak długo, aż zgaśnie dioda LED. Projekcja zostanie wtedy zakończona
automatycznie po 2 godzinach, co pozwoli na oszczędność energii.
Gdy nie korzystasz z planetarium, powinieneś wyłączyć urządzenie, wciskając przycisk wł./wył./stop
(2). Wyjmij baterie z urządzenia, jeśli nie będziesz korzystać z urządzenia przez dłuższy czas (tydzien
lub dłużej).
Korzystanie z funkcji obrotu obrazu
Wciśnij przycisk do obracania obrazu w lewą stronę (17), aby spowodować przesunięcie obrazu nieba
w kierunku przeciwnym, do ruchu wskazówek zegara. Odpowiada to naturalnemu ruchowi północnej
półkuli.
Ponowne wciśnięcie przycisku przyśpieszy prędkość poruszania się obrazu. Do dyspozycji jest 6
różnych prędkości. Dioda LED miga odpowiednio do ustawionej prędkości poruszania się obrazu.
Wciśnij przycisk wł./wył./stop (2), aby zatrzymać rotację.
W taki sam sposób możesz aktywować i dopasować obrót obrazu południowej półkuli. Wciśnij wtedy
przycisk, aktywujący obrót w prawo (16). Wszystkie inne funkcje są identyczne w obrotem w lewą
stronę.
Korzystanie z funkcji komety
Po aktywacji rotacji obrazu możesz dołączyć również fukcję komety. W tym celu wciśnij przycisk, do
aktywowania funkcji komety (18). Teraz, w regularnych odstępach na projekcji pojawi się kometa.
Wciśnij ponownie przycisk (18), aby deaktywować funkcję komety.
WSKAZÓWKA: odstępy czasu, w jakich będzie się pojawiać kometa, mogą zostać skrócone przez
zwiększenie prędkości obrotu obrazu.
Dane techniczne
Metoda projekcji: optyczna
Pozycja obserwacji: 35° Północ
Obrazy gwiazd: 61
Oświetlenie: białe światło diod LED o dużej mocy świecenia
Orietnacja obrazu gwiazd poprzez ustawienie daty i godziny
Zakres projekcji: 1,8 x 2,2 m przy odległości 2 metrów
Funkcja uśpienia/funkcja automatycznego wyłączania: 30 lub 60 min./2 godziny
Zasilanie: 4,5 V prąd zmienny (3 baterie 1,5V AA/baterie LR6
Usuwanie usterek
Może się zdarzyć, że planetarium nie będzie działać prawidłowo. Nie musi to być spowodowane tym,
że urządzenie jest uszkodzone. Często zdarza się, że urządzenie nie zostało poprawnie zmontowane.
Dlatego wyszczególniliśmy tutaj najczęstsze błędy, abyś mógł spróbować sam rozwiązać zaistniały
problem.
Problem
Nie mogę włączyć planetarium.
Możliwa usterka
Baterie nie zostały poprawnie
założone.
Baterie są wyczerpane.
Obraz jest rozmyty, nie okrągły.
Obraz jest nieostry.
Objektyw nie został ustawiony
paralelnie do miejsca projekcji
(ściana, sufit).
Odstęp między projektorem a
miejscem projekcji jest zbyt
mały.
Ostrość nie została poprawnie
ustawiona.
Na obrazie są plamy.
Soczewka objektywu jest
zanieczyszczona.
Planetraium nie pokazuje
pożądanego fragmentu nieba.
Byc może został włożony
niewłaściwy slajd.
Prawdopodobnie nie ustawiłeś
poprawnie daty i czasu
projekcji.
Prawdopodobnie nie włożyłeś
slajdu.
Prawdopodobnie została
aktywowana funkcja uśpienia.
Na miejscu obrazu pokazuje się
tylko biała plama.
Brak obrazu, mimo, iż
urządzenie jest włączone.
Usuwanie usterki
Sprawdź, czy baterie zostały
włożone tak, jak opisano w
instrukcji. Szczególnie zwróć
uwagę na ułożenie biegunów
+/-.
Włóż nowe baterie tak, jak
opisano w instrukcji.
Szczególnie zwróć uwagę na
ułożenie biegunów +/-.
Spróbuj ustawić planetarium na
podstawie tak, żeby objektyw
był ustawiony paralelnie.
Odstęp planetarium od miejsca
projekcji musi wynosić od 1,8
do 2 m. Sprawdź odstęp i
ewentualnie skoryguj go.
Spróbuj poprawić ostrość,
kręcąc pokrętłem do ustawiania
ostrości.
Wyczyść objektyw ściereczką,
nie pozostawiająca kłaczków
tak, jak opisano w instrukcji.
Włóż właściwy slajd do
uchwytu.
Ustaw datę w połączeniu z
właściwym czasem tak, jak
opisano w instrukcji.
Włóż slajd do uchwytu.
Wyłącz urządzenie korzystając z
przycisku wł./wył./stop i po ok.
10 sekundach włącz ponownie.
Funkcję uśpienia możesz
ustawić ponownie tak, jak
opisano w instrukcji.
