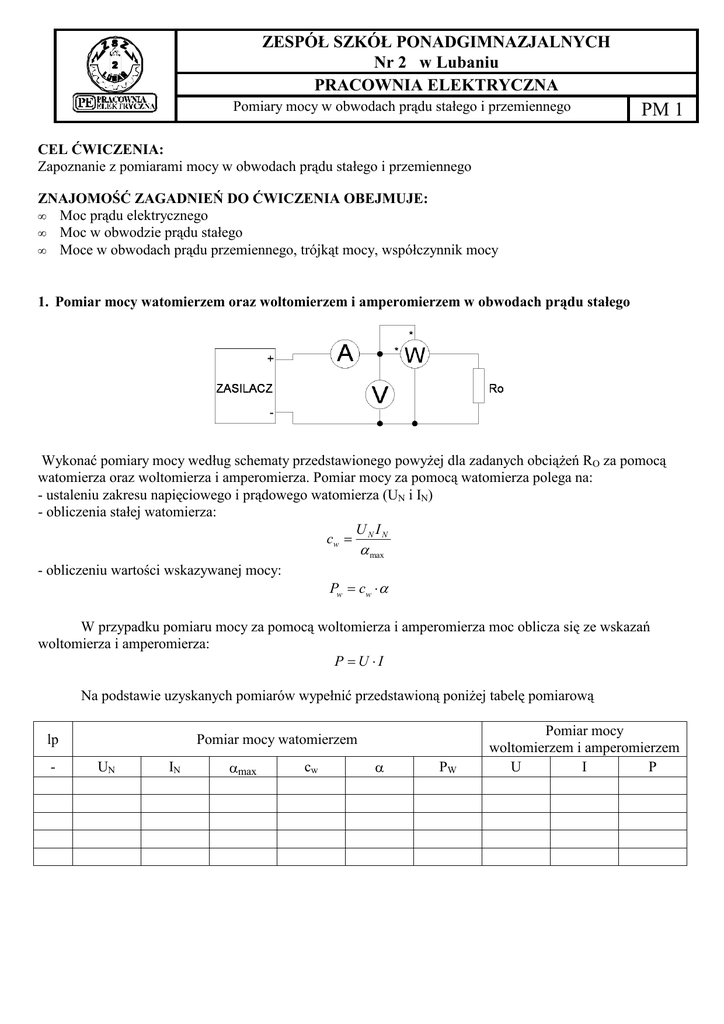

PM1 -Pomiary mocy w obwodach prądu stałego i przemiennego

ZESPÓŁ SZKÓŁ PONADGIMNAZJALNYCH
Nr 2 w Lubaniu
PRACOWNIA ELEKTRYCZNA
Pomiary mocy w obwodach prądu stałego i przemiennego
PM 1
CEL ĆWICZENIA:
Zapoznanie z pomiarami mocy w obwodach prądu stałego i przemiennego
ZNAJOMOŚĆ ZAGADNIEŃ DO ĆWICZENIA OBEJMUJE:
• Moc prądu elektrycznego
• Moc w obwodzie prądu stałego
• Moce w obwodach prądu przemiennego, trójkąt mocy, współczynnik mocy
1. Pomiar mocy watomierzem oraz woltomierzem i amperomierzem w obwodach prądu stałego
Wykonać pomiary mocy według schematy przedstawionego powyŜej dla zadanych obciąŜeń RO za pomocą
watomierza oraz woltomierza i amperomierza. Pomiar mocy za pomocą watomierza polega na:
- ustaleniu zakresu napięciowego i prądowego watomierza (UN i IN)
- obliczenia stałej watomierza:
U I
cw = N N
α max
- obliczeniu wartości wskazywanej mocy:
Pw = cw ⋅ α
W przypadku pomiaru mocy za pomocą woltomierza i amperomierza moc oblicza się ze wskazań
woltomierza i amperomierza:
P =U ⋅I
Na podstawie uzyskanych pomiarów wypełnić przedstawioną poniŜej tabelę pomiarową
lp
-
Pomiar mocy watomierzem
UN
IN
αmax
cw
α
PW
Pomiar mocy
woltomierzem i amperomierzem
U
I
P
1. Pomiar mocy w obwodach prądu przemiennego. Pomiar mocy czynnej, biernej i pozornej.
Obliczanie współczynnika mocy
Pomiar mocy wykonać w układzie przedstawionym poniŜej, dołączając jako obciąŜenie przedstawione
dwójniki.
Na podstawie wskazań przyrządów obliczyć moce czynne, bierne i pozorne oraz współczynnik mocy.
odbiornik
R
U
V
I
A
P
W
Q
var
S
VA
cosϕ
-
C
L
RL
RC
RLC
Pytania kontrolne:
1. Jak zmierzyć moc za pomocą watomierza?
2. Jak zmierzyć moc metodą techniczną?
3. Jak zmierzyć moce w obwodach prądy przemiennego
4. Do czego w obwodzie napięciowym i prądowym watomierza wykorzystuje się woltomierz i
amperomierz?
Opracowania:
1. Na podstawie pomiarów mocy prądu przemiennego narysuj trójkąty mocy
2. Porównaj poznane metody pomiaru mocy
3. Opisz dla jakich warunków wskazanie watomierza moŜe wynosić zero oraz wskazywać ujemne wartości.
