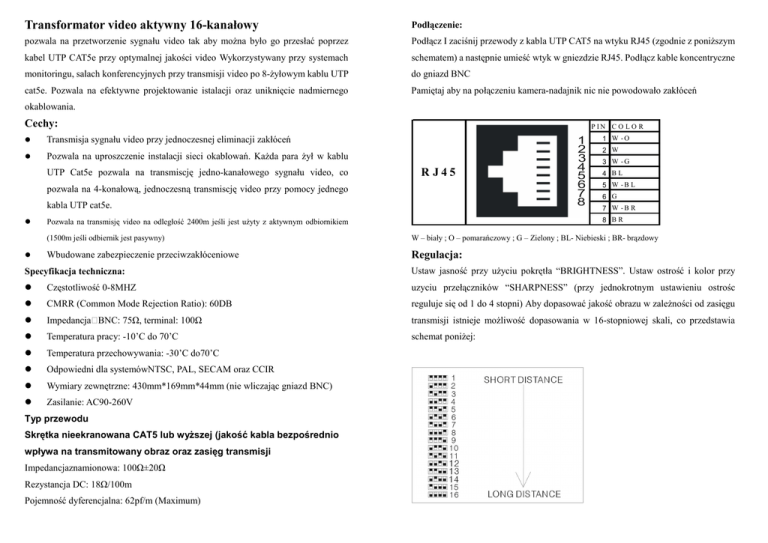

Transformator video aktywny 16-kanałowy

Transformator video aktywny 16-kanałowy
Podłączenie:
pozwala na przetworzenie sygnału video tak aby moŜna było go przesłać poprzez
Podłącz I zaciśnij przewody z kabla UTP CAT5 na wtyku RJ45 (zgodnie z poniŜszym
kabel UTP CAT5e przy optymalnej jakości video Wykorzystywany przy systemach
schematem) a następnie umieść wtyk w gniezdzie RJ45. Podłącz kable koncentryczne
monitoringu, salach konferencyjnych przy transmisji video po 8-Ŝyłowym kablu UTP
do gniazd BNC
cat5e. Pozwala na efektywne projektowanie istalacji oraz uniknięcie nadmiernego
Pamiętaj aby na połączeniu kamera-nadajnik nic nie powodowało zakłóceń
okablowania.
Cechy:
Transmisja sygnału video przy jednoczesnej eliminacji zakłóceń
Pozwala na uproszczenie instalacji sieci okablowań. KaŜda para Ŝył w kablu
UTP Cat5e pozwala na transmiscję jedno-kanałowego sygnału video, co
P IN C O L O R
1 W -O
2 W
3 W -G
R J45
5 W -B L
pozwala na 4-konałową, jednoczesną transmiscję video przy pomocy jednego
4 BL
6 G
kabla UTP cat5e.
7 W -B R
Pozwala na transmisję video na odległość 2400m jeśli jest uŜyty z aktywnym odbiornikiem
8 BR
(1500m jeśli odbiernik jest pasywny)
W – biały ; O – pomarańczowy ; G – Zielony ; BL- Niebieski ; BR- brązdowy
Wbudowane zabezpieczenie przeciwzakłóceniowe
Regulacja:
Specyfikacja techniczna:
Ustaw jasność przy uŜyciu pokrętła “BRIGHTNESS”. Ustaw ostrość i kolor przy
Częstotliwość 0-8MHZ
uzyciu przełączników “SHARPNESS” (przy jednokrotnym ustawieniu ostrośc
CMRR (Common Mode Rejection Ratio): 60DB
reguluje się od 1 do 4 stopni) Aby dopasować jakość obrazu w zaleŜności od zasięgu
Impedancja BNC: 75Ω, terminal: 100Ω
transmisji istnieje moŜliwość dopasowania w 16-stopniowej skali, co przedstawia
Temperatura pracy: -10’C do 70’C
schemat poniŜej:
Temperatura przechowywania: -30’C do70’C
Odpowiedni dla systemówNTSC, PAL, SECAM oraz CCIR
Wymiary zewnętrzne: 430mm*169mm*44mm (nie wliczając gniazd BNC)
Zasilanie: AC90-260V
Typ przewodu
Skrętka nieekranowana CAT5 lub wyŜszej (jakość kabla bezpośrednio
wpływa na transmitowany obraz oraz zasięg transmisji
Impedancjaznamionowa: 100Ω±20Ω
Rezystancja DC: 18Ω/100m
Pojemność dyferencjalna: 62pf/m (Maximum)
Często zadawane pytania
Schemat podłączenia
Czemu obraz wideo wygląda jak rozmazany sygnał TV?
Passive
Jest to odjaw odwrotnej polaryzacji
UTP UP TO 1500m
Czy moŜna uŜyć skrętki ekranowanej?
Skrętka ekranowana nie jest zalecana gdyŜ jej uŜycie drastycznie skraca odległośc
nadawania sygnału.
Czy mozna uŜyć kabla UTP CAT6?
Tak, kable UTP CAT6 lub wyŜszej kategorii moŜe być uŜywany z tym urządzeniem.
Czy mogę transmitować, więcej niŜ jeden sygnał video poprzez jedną
wiązkę przewodów?
Active
UP TO 16 Cameras
Transmitter
Transmitter
UTP UP TO 2400m
Transmitter
DVR/Switcher/Multiplexer
Transmitter
Tak. Jedną z zalet uŜywania nadajników UTP jest to Ŝe sygnał video moŜe płynąć w
tej samej wiązce przewodów przez które płyną inne sygnały video, sygnał
Coax
telefoniczny, Enthernet, zasilanie niskoprądowe, RS-422, RS-485.
16-Channel Active Video Receiver
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Power
ON
Bright Sharp
ON
Bright Sharp
ON
Bright Sharp
ON
Bright Sharp
ON
Bright Sharp
ON
Bright Sharp
ON
Bright Sharp
ON
Bright Sharp
ON
Bright Sharp
ON
Bright Sharp
ON
Bright Sharp
ON
Bright Sharp
16-Channel Active Video Receiver
ON
Bright Sharp
ON
Bright Sharp
ON
Bright Sharp
ON
Bright Sharp
