Rotary Dźwigniki dwukolumnowe - rysunki

Beton na podbudowę!
Zapewnić odpowiednią warstwę!
Wymiary fundamentu:
długość (w kierunku jazdy):
szerokość (w kierunku poprzecznym do jazdy):
grubość:
ZBROJENIE
Zalecana kotwa do popękanego betonu:
System iniekcyjny MKT VMZ (chemiczny)
Śruba kotwiąca
1650 mm
3620 mm
200 mm
125/M16; 145/M16
HILTI HST M20
Jakość betonu co najmniej C20/25 (EN 1026-1;DIN 1045-2:2008-08)
Udźwig
3500 kg
Rozkład obciążenia zgodnie z EN1493
(uwzględniony współczynnik dynamiczny)
TOLERANCJA (JEŚLI NIE OZNACZONO INACZEJ)
WYMIARY UŁAMKOWE:
WYMIARY DZIESIĘTNE:
WYMIARY KĄTOWE:
±1/32”
±1/16”
±0,010”
1°
(< 12”)
(≥ 12”)
ROZMIAR ŚCIEGU SPAWALNICZEGO:
DŁUGOŚĆ ŚCIEGU SPAWALNICZEGO:
POZYCJA ŚCIEGU SPAWALNICZEGO:
Jeśli nie oznaczono inaczej:
wszystkie wymiary w calach/mm
+1/8” / -0 zaokrąglenia min. 1/32"
+1/2” / -0
Usunąć wszystkie zadziory
±1/2”
UWAGI:
a
-
-
REV CO NUM
24.01.12
hp/-
22.06.09
hp/
DATA
PRZEZ
SPOA3T

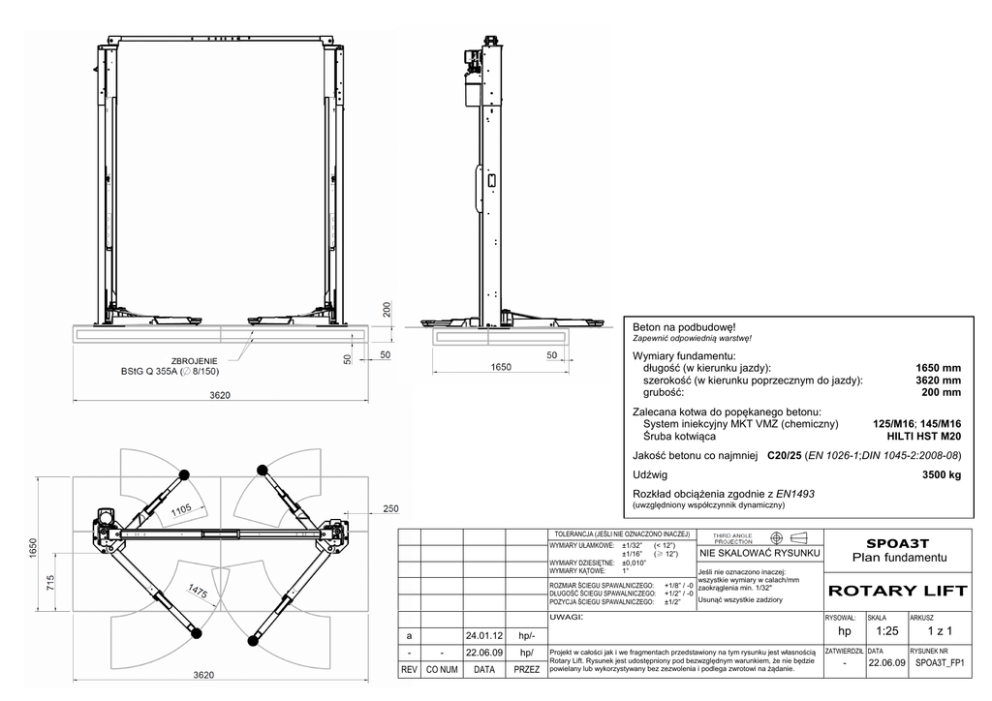

Plan fundamentu
NIE SKALOWAĆ RYSUNKU
ROTARY LIFT
RYSOWAŁ:
hp
Projekt w całości jak i we fragmentach przedstawiony na tym rysunku jest własnością
Rotary Lift. Rysunek jest udostępniony pod bezwzględnym warunkiem, że nie będzie
powielany lub wykorzystywany bez zezwolenia i podlega zwrotowi na żądanie.
SKALA
1:25
ZATWIERDZIŁ DATA
-
22.06.09
ARKUSZ
1z1
RYSUNEK NR
SPOA3T_FP1
Beton na podbudowę!
Zapewnić odpowiednią warstwę!
Wymiary fundamentu:
długość (w kierunku jazdy):
szerokość (w kierunku poprzecznym do jazdy):
grubość:
ZBROJENIE
Zalecana kotwa do popękanego betonu:
System iniekcyjny MKT VMZ (chemiczny)
Śruba kotwiąca
1400 mm
1000 mm
400 mm
125/M16; 145/M16
HILTI HST M20
Jakość betonu co najmniej C20/25 (EN 1026-1;DIN 1045-2:2008-08)
Udźwig
3500 kg
Rozkład obciążenia zgodnie z EN1493
(uwzględniony współczynnik dynamiczny)
TOLERANCJA (JEŚLI NIE OZNACZONO INACZEJ)
WYMIARY UŁAMKOWE:
WYMIARY DZIESIĘTNE:
WYMIARY KĄTOWE:
±1/32”
±1/16”
±0,010”
1°
(< 12”)
(≥ 12”)
ROZMIAR ŚCIEGU SPAWALNICZEGO:
DŁUGOŚĆ ŚCIEGU SPAWALNICZEGO:
POZYCJA ŚCIEGU SPAWALNICZEGO:
Jeśli nie oznaczono inaczej:
wszystkie wymiary w calach/mm
+1/8” / -0 zaokrąglenia min. 1/32"
+1/2” / -0
Usunąć wszystkie zadziory
±1/2”
UWAGI:
a
-
-
REV CO NUM
24.01.12
hp/-
22.06.09
hp/
DATA
PRZEZ
SPOA3T
Plan fundamentu
NIE SKALOWAĆ RYSUNKU
ROTARY LIFT
RYSOWAŁ:
hp
Projekt w całości jak i we fragmentach przedstawiony na tym rysunku jest własnością
Rotary Lift. Rysunek jest udostępniony pod bezwzględnym warunkiem, że nie będzie
powielany lub wykorzystywany bez zezwolenia i podlega zwrotowi na żądanie.
SKALA
1:25
ZATWIERDZIŁ DATA
-
22.06.09
ARKUSZ
1z1
RYSUNEK NR
SPOA3T_FP2
