Wersja polska 52 Wprowadzenie Instalacja sprzętu

Wersja polska

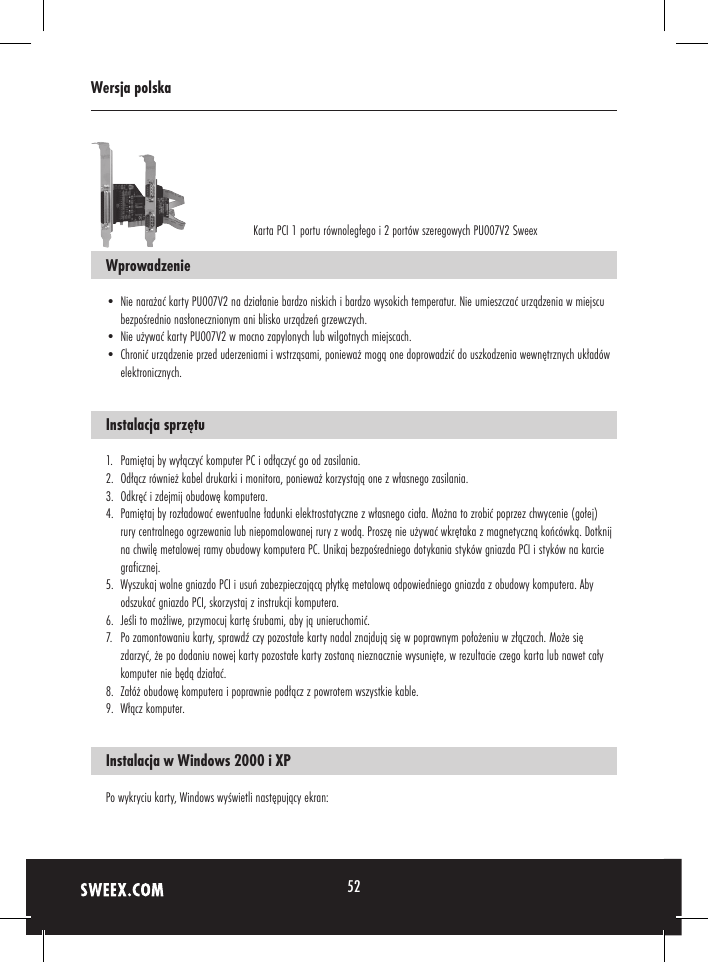

Karta PCI 1 portu równoległego i 2 portów szeregowych PU007V2 Sweex
Wprowadzenie
• Nie narażać karty PU007V2 na działanie bardzo niskich i bardzo wysokich temperatur. Nie umieszczać urządzenia w miejscu
bezpośrednio nasłonecznionym ani blisko urządzeń grzewczych.
• Nie używać karty PU007V2 w mocno zapylonych lub wilgotnych miejscach.
• Chronić urządzenie przed uderzeniami i wstrząsami, ponieważ mogą one doprowadzić do uszkodzenia wewnętrznych układów
elektronicznych.
Instalacja sprzętu
1.
2.
3.
4.
5.
6.
7.
8.
9.
Pamiętaj by wyłączyć komputer PC i odłączyć go od zasilania.
Odłącz również kabel drukarki i monitora, ponieważ korzystają one z własnego zasilania.
Odkręć i zdejmij obudowę komputera.
Pamiętaj by rozładować ewentualne ładunki elektrostatyczne z własnego ciała. Można to zrobić poprzez chwycenie (gołej)
rury centralnego ogrzewania lub niepomalowanej rury z wodą. Proszę nie używać wkrętaka z magnetyczną końcówką. Dotknij
na chwilę metalowej ramy obudowy komputera PC. Unikaj bezpośredniego dotykania styków gniazda PCI i styków na karcie
graficznej.
Wyszukaj wolne gniazdo PCI i usuń zabezpieczającą płytkę metalową odpowiedniego gniazda z obudowy komputera. Aby
odszukać gniazdo PCI, skorzystaj z instrukcji komputera.
Jeśli to możliwe, przymocuj kartę śrubami, aby ją unieruchomić.
Po zamontowaniu karty, sprawdź czy pozostałe karty nadal znajdują się w poprawnym położeniu w złączach. Może się
zdarzyć, że po dodaniu nowej karty pozostałe karty zostaną nieznacznie wysunięte, w rezultacie czego karta lub nawet cały
komputer nie będą działać.
Załóż obudowę komputera i poprawnie podłącz z powrotem wszystkie kable.
Włącz komputer.
Instalacja w Windows 2000 i XP
Po wykryciu karty, Windows wyświetli następujący ekran:
52
Wersja polska
Kliknij ”Cancel” (Anuluj).
Włóż płytę Sweex CD-ROM do napędu CD-ROM komputera. Płyta uruchomi się automatycznie. Wybierz instalację sterowników i
kontynuuj instalację.
Kliknij “Install” (Zainstaluj), aby rozpocząć instalację.
Możliwe, że Windows wyświetli informację o braku certyfikatu sterownika. Nie stanowi to przeszkody w poprawnym działaniu
karty. Wszystkie produkty Sweex i ich sterowniki są dokładnie sprawdzane. Wybierz opcję “Continue Anyway” (Kontynuuj mimo
tego).
Aby zakończyć, naciśnij “Exit” (Wyjdź).
Po zainstalowaniu sterowników pojawi się okno przedstawione poniżej. Jeśli okno nie pojawi się automatycznie, uruchom
komputer ponownie.
53
Wersja polska
Wybierz opcję “No, not this time” (Nie, nie tym razem) i naciśnij “Next” (Dalej).
Wybierz “Install the software automatically” (Zainstaluj oprogramowanie automatycznie) i kliknij “Next” (Dalej).
Postępuj zgodnie z wyświetlanymi następnie instrukcjami, aby zakończyć instalację.
Wybierz “Install the software automatically” (Zainstaluj oprogramowanie automatycznie) i kliknij “Next” (Dalej).
Postępuj zgodnie z wyświetlanymi następnie instrukcjami, aby zakończyć instalację. Wymagane może być dwukrotne
potwierdzenie ostatniego okna.
Instalacja pod Windows Vista
Po wykryciu karty, Windows wyświetli następujący ekran:
54
Wersja polska
Kliknij ”Cancel” (Anuluj).
Włóż płytę Sweex CD-ROM do napędu CD-ROM komputera. Płyta uruchomi się automatycznie. Wybierz instalację sterowników i
kontynuuj instalację.
Kliknij “Install” (Zainstaluj), aby rozpocząć instalację.
Możliwe, że Windows wyświetli informację o braku certyfikatu sterownika. Nie stanowi to przeszkody w poprawnym działaniu
karty. Wszystkie produkty Sweex i ich sterowniki są dokładnie sprawdzane. Wybierz opcję “Continue Anyway” (Kontynuuj mimo
tego).
Kliknij “Exit” (Wyjdź), aby zakończyć instalację i uruchomić komputer ponownie.
Ustawienia portu równoległego
Ustawienia portu LPT można wyświetlić i dostosować postępując zgodnie z opisem poniżej:
Przejdź do START -> settings (ustawienia)-> control panel (panel sterowania)
W tym oknie otwórz “System”. Przejdź do zakładki “Hardware” (Sprzęt) -> “device manager” (Menedżer urządzeń).
W oknie menedżera urządzeń rozwiń listę “Ports (COM & LPT)” (Porty COM i LPT) i wybierz: Sweex 1 Port Parallel PCI Card
Kliknij nazwę karty prawym przyciskiem myszy, aby otworzyć okno ustawień.
55
Wersja polska
Pojawi się następujący ekran:
Wybierz zakładkę “Port settings” (Ustawienia portu).
Tutaj można wyświetlić lub zmienić port LPT komputera. Uważaj by nie wybrać portu, który już jest używany przez komputer.
Można to spowodować powstanie konfliktu sprzętowego.
Ustawienia portu szeregowego
Ustawienia portów COM można wyświetlić i dostosować postępując zgodnie z opisem poniżej:
Przejdź do START -> settings (ustawienia)-> control panel (panel sterowania)
W tym oknie otwórz “System”. Przejdź do zakładki “Hardware” (Sprzęt) -> “device manager” (Menedżer urządzeń).
W oknie menedżera urządzeń rozwiń listę “Ports (COM & LPT)” (Porty COM i LPT) i wybierz: PU007V2 Sweex 2 Port Serial (COMxx)
Kliknij nazwę karty prawym przyciskiem myszy, aby otworzyć okno ustawień.
Pojawi się następujący ekran:
Wybierz zakładkę “Port settings” (Ustawienia portu) i kliknij “Advanced…” (Zaawansowane).
Wybierz zakładkę “Port settings” (Ustawienia portu) i kliknij “Advanced…” (Zaawansowane).
56
Wersja polska
Tutaj można wyświetlić lub zmienić port COM komputera. Uważaj by nie wybrać portu, który już jest używany przez komputer.
Można to spowodować powstanie konfliktu sprzętowego.
Ten produkt nie obsługuje wszystkich kluczy sprzętowych.
Gwarancja
Większość produktów Sweex jest objęta trzyletnią gwarancją. Karty graficzne i produkty elektroniki użytkowej są objęte dwuletnią
gwarancją. Nie zapewniamy wsparcia technicznego ani gwarancji obejmującej dołączone oprogramowanie, akumulatory lub
baterie. Roszczenia gwarancyjne można składać tylko w punkcie sprzedaży produktu.
Wszystkie nazwy handlowe i powiązane z nimi prawa pozostają własnością odpowiednich podmiotów - właścicieli.
