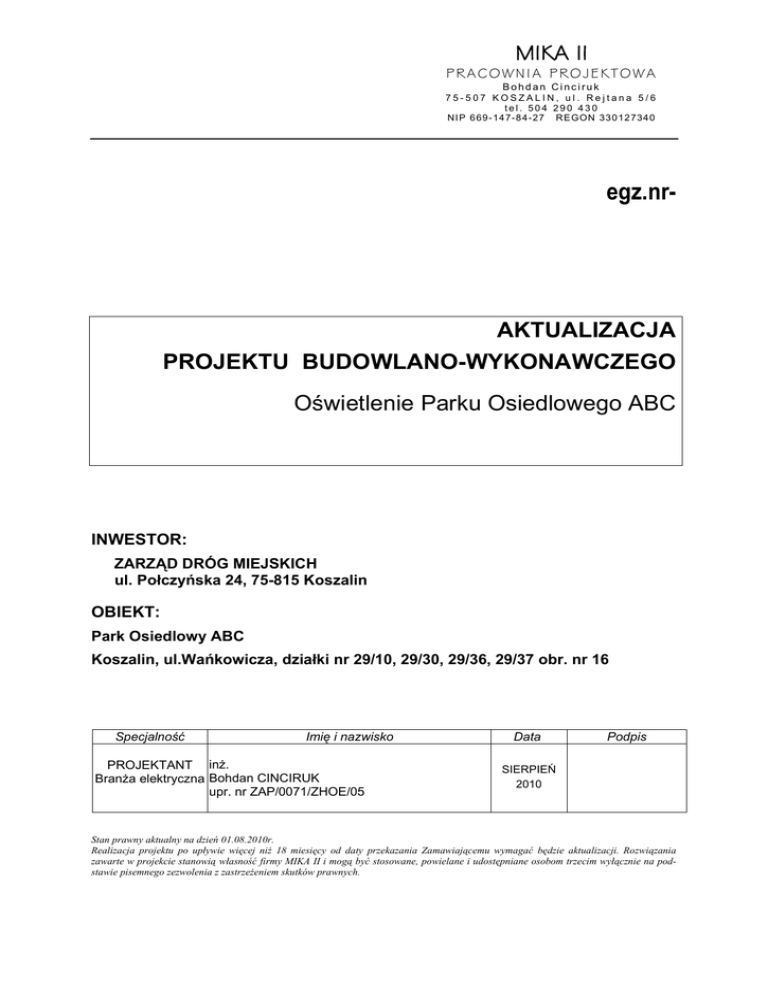

egz.nr-

MIKA II
PRACOWNIA PROJEKTOWA
Bohdan Cinciruk
75-507 KOSZALIN, ul. Rejtana 5/6
tel. 504 290 430
NIP 669 -147-84-27 REGON 330127340
egz.nr-
AKTUALIZACJA
PROJEKTU BUDOWLANO-WYKONAWCZEGO
Oświetlenie Parku Osiedlowego ABC
INWESTOR:
ZARZĄD DRÓG MIEJSKICH
ul. Połczyńska 24, 75-815 Koszalin
OBIEKT:
Park Osiedlowy ABC
Koszalin, ul.Wańkowicza, działki nr 29/10, 29/30, 29/36, 29/37 obr. nr 16
Specjalność
Imię i nazwisko
PROJEKTANT inż.
Branża elektryczna Bohdan CINCIRUK
upr. nr ZAP/0071/ZHOE/05
Data
Podpis
SIERPIEŃ
2010
Stan prawny aktualny na dzień 01.08.2010r.
Realizacja projektu po upływie więcej niż 18 miesięcy od daty przekazania Zamawiającemu wymagać będzie aktualizacji. Rozwiązania
zawarte w projekcie stanowią własność firmy MIKA II i mogą być stosowane, powielane i udostępniane osobom trzecim wyłącznie na podstawie pisemnego zezwolenia z zastrzeżeniem skutków prawnych.
Zawartość opracowania:
 Oświadczenie projektanta
3
 Kserokopia uprawnień budowlanych
4
 Zaświadczenie ZOIIB
5
1.
Opis techniczny
6
1.1. Przedmiot opracowania
7
1.2. Podstawa opracowania
7
1.3. Opis zastosowanych rozwiązań technicznych
7
2.
3.
1.3.1.
Istniejące linie kablowe oraz punkty oświetlenia parku
1.3.2.
Projektowana linia kablowa zasilająca oraz rozliczeniowy
7
układ pomiarowy
8
1.3.3.
Projektowana szafka oświetleniowa SOP
9
1.3.4.
Zalicznikowe linie kablowe zasilające punkty oświetleniowe
10
1.3.5.
Słupy oraz oprawy oświetleniowe
11
1.3.6.
Zalicznikowa linia kablowa zasilająca szafki SR-1 i SR-2
11
1.3.7.
Projektowane szafki SR-1 i SR-2
12
1.4. Ochrona od porażeń prądem elektrycznym
12
1.5. Uwagi końcowe
13
Obliczenia techniczne
14
2.1. Zapotrzebowanie mocy
15
2.2. Dobór przewodów i zabezpieczeń
15
Część graficzna
14
Rys.E-1
Oświetlenie parku – rozmieszczenie opraw i trasy kablowe
Rys.E-2
Słupy i kable przeznaczone do likwidacji
Rys.E-3
Połączenia słupów oświetleniowych
Rys.E-4
Schemat szafki oświetleniowej SOP
Rys.E-5
Rozmieszczenie elementów w szafce OPS58
Rys.E-6
Schemat montażowy szafki OPS58
Rys.E-7
Szafki rozdzielczo-przyłączeniowe SR-1 i SR-2
Strona 2
OŚWIADCZENIE
Zgodnie, z art. 20 ust. 4 ustawy PRAWO BUDOWLANE z dnia 7 lipca 1994r. (Dz. U. Nr 156 z 2006r. poz. 1118 z póź. zm.) oświadczam, że projekt budowlano-wykonawczy zalicznikowych linii oświetleniowych w miejscowości Koszalin na działkach nr 29/10, 29/30, 29/36, 29/37 obręb 16, sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
Projekt został wykonany zgodnie z umową, obowiązującymi przepisami techniczno-budowlanymi, normami i wytycznymi. Projekt został sprawdzony. Projekt jest wykonany w stanie kompletnym z punktu widzenia celu, któremu ma
służyć. Projekt jest opracowaniem autorskim i podlega ochronie prawnej.
Specjalność
Imię i nazwisko
PROJEKTANT inż.
Branża elektryczna Bohdan CINCIRUK
upr. nr ZAP/0071/ZHOE/05
Strona 3
Data
SIERPIEŃ
2010
Podpis
Strona 4
Strona 5
1. Opis techniczny
Strona 6
1.1.
Przedmiot opracowania
Przedmiotem niniejszego opracowania jest, aktualizacja opracowania projektowego, obejmująca swym zakresem zalicznikowe oświetlenie parku
osiedlowego ABC oraz zasilanie i rozliczeniowy układ pomiarowy.
Aktualizacją objęto:
- linię kablową zasilającą szafkę pomiarowo-oświetlenieniową, ozn.
SOP,
- szafkę pomiarowo-oświetleniową SOP,
- zalicznikowe linie kablowe zasilające punkty oświetlenia parku,
- zalicznikową
linię
kablową
zasilającą
szafki
rozdzielczo-
przyłączeniowe SR-1 i SR-2,
1.2.
Podstawa opracowania
Aktualizację projektu opracowano na zlecenie Inwestora, w oparciu o
podstawowe opracowanie projektowe.
Przy niniejszym opracowaniu uwzględniono obowiązujące przepisy, normy i zarządzenia.
1.3.
Opis zastosowanych rozwiązań technicznych
1.3.1. Istniejące linie kablowe oraz punkty oświetlenia parku
Istniejące oświetlenie parku ABC (linie kablowe oraz słupy z oprawami) podlegają likwidacji. Zdemontowane słupy i oprawy oświetleniowe należy przekazać właścicielowi majątku tj. Zakład Oświetlenia Drogowego „Północ” Spółka z o.o., ul. Moniuszki 8a, 78-230
Karlino.
Na roboczo należy uzgodnić sposób likwidacji kabli zasilających demontowane oświetlenie parku ABC.
Strona 7
Geodezyjnie należy nanieść informację o istniejących kablach, jako
nieczynne lub trwale usunąć z map geodezyjnych. Z uwagi na powiązane z oświetleniem parku, oświetlenie wzdłuż budynku Wańkowicza
42 – 52, należy wykonać projektowaną linię kablową objętą opracowaniem projektowym z kwietnia 2010r.
1.3.2. Projektowana linia kablowa zasilająca oraz układ pomiarowy
Zgodnie z wydanymi warunkami technicznymi przyłączenia oraz
uzgodnieniami „na roboczo”, zaprojektowano linię kablową od istniejącego złącza kablowego ZK-2a, usytuowanego na budynku Prywatnej Szkoły Społecznej.
Linię kablową zaprojektowano kablem YKXS 4x70mm2. W miejscu
skrzyżowania z istniejącą drogą wewnętrzną oraz pasem zieleni, należy wykonać przepust kablowy metodą przecisku. Jako rurę osłonową
zastosowano rurę typu SRS 110.
Trasa linii kablowej – patrz załączony rysunek E1. Projektowaną linię
kablową, należy układać zgodnie z normą N SEP-004 „Elektroenergetyczne i sygnalizacyjne linie kablowe”. Trasę linii kablowej należy
wyznaczyć geodezyjnie. Po za kończeniu prac ziemnych, kabel przed
zasypaniem należy zinwentaryzować geodezyjnie. Głębokośd wykopu
0,8m. Kable układad na podsypce grubości 0,1m z piasku. Po ułożeniu
kabli wykonad „nadsypkę” kablową grubości 0,1m, przykryd ziemią
rodzimą 0,15 0,20m, oznaczyd folią PCW o barwie niebieskiej, a następnie zasypad z rozplantowaniem nadmiaru ziemi z wykopu. Kabel
należy wyposażyć w opaski identyfikacyjne, na których należy między innymi umieścić informację o właścicielu kabla.
W stacji transformatorowej „Kasprzaka” nr-30531, należy zwiększyć
istniejące zabezpieczenie obwodu z 100A na 160A.
Strona 8
W istniejącym złączu kablowym na budynku Prywatnej Szkoły Społeczne, projektowany kabel zabezpieczyć bezpiecznikiem WT-1/T
63A.
Kabel zasilający pozostaje na majątku Inwestora.
Rozliczeniowy układ pomiarowy zlokalizowano w części pomiarowej,
projektowanej szafce SOP.
1.3.3. Projektowana szafka SOP
Dla potrzeb montażu rozliczeniowego układu pomiarowego oraz rozdziału, sterowania i zabezpieczenia obwodów oświetleniowych zaprojektowano szafkę pomiarowo-oświetleniowa ozn. SOP.
Projektowana szafka SOP składa się z dwóch połączonych ze sobą
szafek: szafka pomiarowa typu OPS28DF (na fundamencie FPS26)
oraz szafka oświetleniowa typu OPS58DF (na fundamencie FPS53).
W szafce pomiarowej należy zainstalować trójfazową tablicę licznikową dla potrzeb montażu rozliczeniowego układu pomiarowego oraz
rozłączniko-bezpiecznik przystosowany do plombowania. Szafkę pomiarową należy wyposażyć w zamknięcie typu MASTERKEY 1.
W szafce oświetleniowej należy zainstalować: zabezpieczenia, sterowanie oraz listwy przyłączeniowe obwodów odbiorczych.
Okablowanie szafki należy wykonać zgodnie z schematem rys. E4
oraz schematem montażowym rys.E6.
Główne tory prądowe (blok rozdzielczy – stycznik ST-1) wykonać
przewodem DY 10mm2.
Tory prądowe obwodów odbiorczych wykonać przewodem DY 4mm2.
Sterowanie (sterownik CPA oraz cewki styczników) wykonać przewodem DY 1,5mm2.
Wyposażenie i rozmieszczenie elementów (aparatów) w szafce oświetleniowej – patrz załączony rysunek E5.
Strona 9
Sterowanie zasilaniem obwodów oświetleniowych zaprojektowano w
sposób umożliwiający, wyłączanie w wybranych porach nocnych
opraw oświetleniowych oznaczonych na rysunkach kolorem niebieskim.
Dla sterowania oświetleniem zastosowano Cyfrowy Programator
Astronomiczny typu CPA 4.0.
1.3.4. Zalicznikowe linie kablowe zasilające oprawy oświetleniowe
Jako zalicznikowe linie kablowe zasilające parkowe słupy oświetleniowe, zaprojektowano linie kablem YKXS4x16mm2 RE, o żyłach
okrągłych jednodrutowych.
Trasy kablowe – patrz załączony rysunek E1.
Połączenia słupów oświetleniowych – patrz załączony rysunek E3.
Projektowane linie kablowe, należy układać zgodnie z normą N SEP004 „Elektroenergetyczne i sygnalizacyjne linie kablowe”. Trasę linii
kablowych należy wyznaczyć geodezyjnie. Po za kończeniu prac
ziemnych, kable oraz posadowienia słupów oświetleniowych przed
zasypaniem należy zinwentaryzować geodezyjnie.
Głębokość wykopu 0,5m. Kable układać na podsypce grubości 0,1m
z piasku. Po ułożeniu kabli wykonać „nadsypkę” kablową grubości
0,1m, przykryć ziemią rodzimą 0,15 0,20m, oznaczyć folią PCW o
barwie niebieskiej, a następnie zasypać z rozplantowaniem nadmiaru
ziemi z wykopu.
Kabel należy wyposażyć w opaski identyfikacyjne, na których należy
między innymi umieścić informację o właścicielu kabla.
Strona 10
1.3.5. Słupy oraz oprawy oświetleniowe
Dla potrzeb oświetlenia parku ABC zaprojektowano aluminiowe słupy parkowe typu SAL-3,5/C75, posadowione na fundamentach typu
B-50, przez przykręcenie. Słupy oświetleniowe wyposażyć w złącze
słupowe typu TB-1. Jako oprawy oświetleniowe zastosowano oprawę
typu OPC-1, z kloszem AURIS I z daszkiem metalowym. Klosz wyposażyć w raster. Jako źródło światła zaprojektowano żarówkę metalohalogenkową o mocy 70W, natomiast statecznik elektroniczny.
Zasilanie opraw należy wykonać przewodem YDYżo 3x2,5mm2.
Przewód należy wyprowadzić ze złącza słupowego TB-1, zabezpieczając bezpiecznikiem topikowym Bi-Wts 6A.
Dobrane słupy i oprawy, spełniają wymagania dotyczące dopuszczalnego obciążenia konstrukcji słupa.
1.3.6. Zalicznikowa linia kablowa zasilająca szafki SR-1 i SR-2
Dla potrzeb zasilania organizowanych imprez artystyczno-sportowych
na
terenie
boiska,
zaprojektowano
dwie
szafki
rozdzielczo-
przyłączeniowe SR-1 i SR-2. Szafki zasilono zalicznikową linią kablową, kablem YKXS5x16mm2 RE, o żyłach okrągłych jednodrutowych, z szafki SOP.
Przebieg trasowy kabli oraz lokalizacja projektowanych szafek – patrz
załączony rysunek E1.
Projektowane linie kablowe, należy układać zgodnie z normą N SEP004 „Elektroenergetyczne i sygnalizacyjne linie kablowe”. Trasę linii
kablowych należy wyznaczyć geodezyjnie. Po za kończeniu prac
ziemnych, kable oraz posadowienia słupów oświetleniowych przed
zasypaniem należy zinwentaryzować geodezyjnie.
Głębokość wykopu 0,5m. Kable układać na podsypce grubości 0,1m
z piasku. Po ułożeniu kabli wykonać „nadsypkę” kablową grubości
Strona 11
0,1m, przykryć ziemią rodzimą 0,15 0,20m, oznaczyć folią PCW o
barwie niebieskiej, a następnie zasypać z rozplantowaniem nadmiaru
ziemi z wykopu.
Kabel należy wyposażyć w opaski identyfikacyjne, na których należy
między innymi umieścić informację o właścicielu kabla.
1.3.7. Projektowane szafki SR-1 i SR-2
Dla potrzeb dystrybucji zasilania na koronie boiska (podczas imprez
sportowych) zaprojektowano dwie szafki ozn. SR-1 i SR-2.
Szafki zaprojektowano jako OPS45DF (na fundamencie FPS40). Projektowane szafki SR-1 i SR-2, wyposażyć w aparaturę zabezpieczająco-wyłączającą, gniazdo trójfazowe 16A oraz dwa gniazda jednofazowe 16A.Schemat i wyposażenie szafek SR-1 i SR-2 – patrz załączony rysunek E6.
1.4.
Ochrona od porażeń prądem elektrycznym
Jako system ochrony przed dotykiem bezpośrednim zastosowano izolację
i osłony izolacyjne.
W szafce SOP należy przewidzieć rozdzielenie przewodu neutralnoochronnego PEN, na oddzielny przewód neutralny N (barwa izolacji niebieska) i ochronny PE (barwa izolacji żółtozielona).
Dla zapewnienia szybkiego wyłączenia zwarcia wszystkie masy metalowe
urządzeń elektrycznych, nie będące w warunkach normalnej pracy „pod
napięciem” oraz bolce ochronne gniazd wtykowych należy połączyć z
przewodem PE.
We wspólnym wykopie kablowym zalicznikowych linii kablowych zasilających punkty oświetleniowe, należy ułożyć bednarkę stalową ocynkowaną typu FeZn25x4mm, łącząc uziemienie punktu PEN szafki SOP
Strona 12
z metalowymi częściami słupów oświetleniowych, w miejscu przykręcenia słupa do fundamentu.
We wspólnym wykopie kablowym, linii kablowej zasilającej, ułożyć bednarkę stalową ocynkowaną typu FeZn25x4mm, łącząc uziemienie istniejącego złącza kablowego z uziemieniem projektowanej szafki SOP.
Wszystkie podziemne połączenia wykonywać metodą spawania, zabezpieczając miejsce połączenia powłoką antykorozyjną.
1.5.
Uwagi końcowe
Zakres prac kablowych należy wykonać zgodnie z niniejszym opracowaniem, oraz obowiązującymi przepisami i normami. Ewentualne zmiany
należy nanieść na rysunkach dokumentacji powykonawczej.
Roboty winna wykonywać osoba posiadająca odpowiednie kwalifikacje
budowlane i aktualnie ważną grupę SEP.
Wykonywanie robót musi być zgodne z projektem, obowiązującymi przepisami, szczegółowo uwzględniając wymagania Inwestora.
Po zakończeniu robót montażowych dokonać pomiary pomontażowe i w
przypadku uzyskania poprawnych wyników przystąpić do rozruchu urządzeń.
Wymieniona aparatura (osprzęt) jest tylko przykładowym rozwiązaniem. Dopuszcza się zastosowanie aparatury (osprzętu) innego typu
(producenta), przy zachowaniu parametrów technicznych oraz wyglądu zewnętrznego opraw i słupów, nie gorszych od podanych w niniejszym opracowaniu.
Strona 13
2. Obliczenia techniczne
Strona 14
2.1. Zapotrzebowanie mocy
moc
nr obwodu
ilość
opraw
jednostkowa
całkowita
1
11
70
770
2
8
70
560
3
15
70
1050
4
15
70
1050
5
21
70
1470
6
-
-
5000
Łączna moc zainstalowana, oświetleniowa
4 900 W
Łączna moc zainstalowana, dodatkowa
5 000 W
Łącznie Pi = Po
9 900 W
Prąd obliczeniowy:
gdzie:
Po
Io
Un
cos
–
–
–
–
łączna moc obliczeniowa odbiorów (Po = Pi ),
prąd obliczeniowy,
napięcie zasilające,
współczynnik mocy
2.2. Dobór przewodów i zabezpieczeń
System
Moc zwarciowa na szynach SN stacji zasilającej wynosi Sk=122 MVA.
Zastępcza impedancja sieci:
Strona 15
Transformator
Transformator w stacji zasilającej o mocy Sn=250kVA, uk=4,44%
Linia kablowa (L1) od stacji transformatorowej do złącza kablowego na
budynku szkoły
Kabel zasilający YAKY 4x150mm2, długości l=135[m], =33[m/ mm2],
X’=0,076[ /km]
Linia kablowa (L2) od złącza kablowego na budynku szkoły do szafki SOP
Kabel zasilający YAKXS 4x70mm2, długości l=56[m], =57[m/ mm2],
X’=0,079[ /km]
Linia kablowa (L3) od szafki SOP do najdalej położonego słupa oświetleniowego
Kabel zasilający YAKXS 4x16mm2, długości l=320[m], =57[m/ mm2],
X’=0,091[ /km]
Strona 16
a.
Linia kablowa (L2) od złącza kablowego na budynku szkoły do
szafki SOP
Linia wykonana kablem YKXS4x70, l2=56m, Po=9,90kW
 prąd szczytowy
gdzie:
Io
Po
Un
cos
–
–
–
–
prąd obliczeniowy
moc obliczeniowa
napięcie zasilające,
współczynnik mocy
 dobór przekroju przewodu
warunek:
gdzie:
Iz – obciążalność prądowa długotrwała przewodu
Io – prąd obliczeniowy
wg PN-IEC 60364-5-523 – Iz=178A
 dobór zabezpieczenia przeciążeniowego
warunki:
gdzie:
Iz – obciążalność prądowa długotrwała przewodu,
Io – prąd obliczeniowy,
Strona 17
I2 – prąd zadziałania urządzenia zabezpieczającego,
In – prąd znamionowy urządzenia
k2 – współczynnik krotności powodującego zadziałanie urządzenia zabezpieczającego
W złączu kablowym na budynku szkoły przyjęto wkładkę bezpiecznikową, typu
WTN gG 63A, oraz kabel zasilający typu
YKXS4x70mm2.
 dobór zabezpieczenia zwarciowego
warunek:
gdzie:
Inw – prąd znamionowy wyłączalny urządzenia zabezpieczającego. Znamionowa zwarciowa zdolność łączeniowa rozłącznika w stacji transformatorowej wynosi 20kA
Iws = Ik – spodziewana wartość prądu zwarcia,
Dla zwarcia trójfazowego (w szafce SOP)
Un=400V
Dla zwarcia jednofazowego (w szafce SOP)
Impedancja obwodu zwarciowego
Strona 18
Przy założeniu, że przekroje przewodów fazowych i ochronnych są
jednakowe, impedancję obwodu zwarcia można wyznaczyć z zależności:
Sprawdzenie ochrony przeciwporażeniowej
Zapewnienie ochrony będzie przy spełnieniu warunku
gdzie:
Zs – impedancja pętli zwarcia Zs=Zk1,
Uo – wartość skuteczna napięcia znamionowego,
Ia – prąd zapewniający samoczynne zadziałanie,
k – krotność In powodująca wyłączenie w określonym czasie
Sprawdzenie warunku dopuszczalnego spadku napięcia
Strona 19
b.
Linia kablowa (L3) od szafki SOP do najdalej położonego punktu
świetlnego (najdłuższy obwód)
Linia wykonana kablem YKXS4x16, l3=320m, Po=1,47 kW (21x70)
 prąd szczytowy
gdzie:
Io
Po
Un
cos
–
–
–
–
prąd obliczeniowy
moc obliczeniowa
napięcie zasilające,
współczynnik mocy
 dobór przekroju przewodu
warunek:
gdzie:
Iz – obciążalność prądowa długotrwała przewodu
Io – prąd obliczeniowy
wg PN-IEC 60364-5-523 – Iz=178A
 dobór zabezpieczenia przeciążeniowego
warunki:
gdzie:
Iz – obciążalność prądowa długotrwała przewodu,
Io – prąd obliczeniowy,
Strona 20
I2 – prąd zadziałania urządzenia zabezpieczającego,
In – prąd znamionowy urządzenia
k2 – współczynnik krotności powodującego zadziałanie urządzenia zabezpieczającego
W szafce SOP przyjęto wkładkę bezpiecznikową, typu gG 16A,
oraz kabel zasilający typu YKXS4x16mm2.
 dobór zabezpieczenia zwarciowego
warunek:
gdzie:
Inw – prąd znamionowy wyłączalny urządzenia zabezpieczającego. Znamionowa zwarciowa zdolność łączeniowa rozłącznika w stacji transformatorowej wynosi 50kA
Iws = Ik – spodziewana wartość prądu zwarcia,
Dla zwarcia trójfazowego (w słupie oświetleniowym)
Un=400V
Dla zwarcia jednofazowego (w słupie oświetleniowym)
Impedancja obwodu zwarciowego
Strona 21
Przy założeniu, że przekroje przewodów fazowych i ochronnych są
jednakowe, impedancję obwodu zwarcia można wyznaczyć z zależności:
Sprawdzenie ochrony przeciwporażeniowej
Zapewnienie ochrony będzie przy spełnieniu warunku
gdzie:
Zs – impedancja pętli zwarcia Zs=Zk1,
Uo – wartość skuteczna napięcia znamionowego,
Ia – prąd zapewniający samoczynne zadziałanie,
k – krotność In powodująca wyłączenie w określonym czasie
Sprawdzenie warunku dopuszczalnego spadku napięcia
Strona 22
Strona 23
3. Część graficzna
Strona 24
