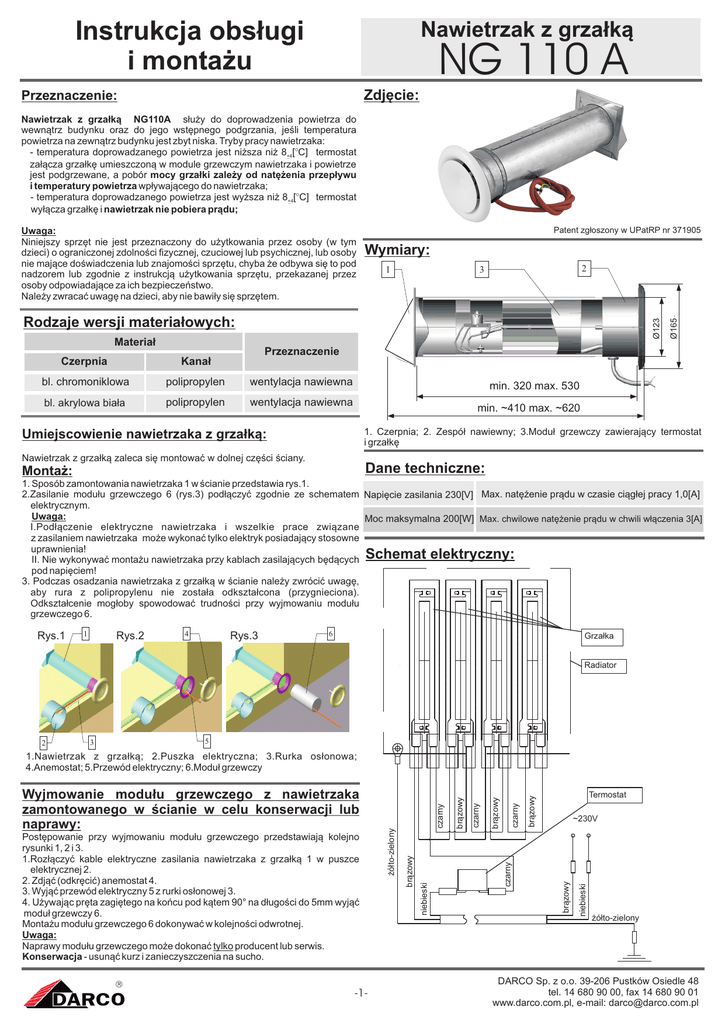

NG 110 A

Instrukcja obs³ugi
i monta¿u
Nawietrzak z grza³k¹
NG 110 A
Zdjêcie:
Przeznaczenie:
Nawietrzak z grza³k¹ NG110A s³u¿y do doprowadzenia powietrza do
wewn¹trz budynku oraz do jego wstêpnego podgrzania, jeœli temperatura
powietrza na zewn¹trz budynku jest zbyt niska. Tryby pracy nawietrzaka:
- temperatura doprowadzanego powietrza jest ni¿sza ni¿ 8+4[°C] termostat
za³¹cza grza³kê umieszczon¹ w module grzewczym nawietrzaka i powietrze
jest podgrzewane, a pobór mocy grza³ki zale¿y od natê¿enia przep³ywu
i temperatury powietrza wp³ywaj¹cego do nawietrzaka;
- temperatura doprowadzanego powietrza jest wy¿sza ni¿ 8+4[°C] termostat
wy³¹cza grza³kê i nawietrzak nie pobiera pr¹du;
Patent zg³oszony w UPatRP nr 371905
Wymiary:
1
2
3
Ø123
78
Rodzaje wersji materia³owych:
Materia³
114
Ø165
Uwaga:
Niniejszy sprzêt nie jest przeznaczony do u¿ytkowania przez osoby (w tym
dzieci) o ograniczonej zdolnoœci fizycznej, czuciowej lub psychicznej, lub osoby
nie maj¹ce doœwiadczenia lub znajomoœci sprzêtu, chyba ¿e odbywa siê to pod
nadzorem lub zgodnie z instrukcj¹ u¿ytkowania sprzêtu, przekazanej przez
osoby odpowiadaj¹ce za ich bezpieczeñstwo.
Nale¿y zwracaæ uwagê na dzieci, aby nie bawi³y siê sprzêtem.
Przeznaczenie
Czerpnia
Kana³
bl. chromoniklowa
polipropylen
wentylacja nawiewna
bl. akrylowa bia³a
polipropylen
wentylacja nawiewna
min.
320max.550
max. 530
Min.300
min.
~410
max.
381
Min
~362
max.
~612
631~620
1. Czerpnia; 2. Zespó³ nawiewny; 3.Modu³ grzewczy zawieraj¹cy termostat
i grza³kê
Umiejscowienie nawietrzaka z grza³k¹:
Nawietrzak z grza³k¹ zaleca siê montowaæ w dolnej czêœci œciany.
Dane techniczne:
Monta¿:
1. Sposób zamontowania nawietrzaka 1 w œcianie przedstawia rys.1.
2.Zasilanie modu³u grzewczego 6 (rys.3) pod³¹czyæ zgodnie ze schematem Napiêcie zasilania 230[V] Max. natê¿enie pr¹du w czasie ci¹g³ej pracy 1,0[A]
elektrycznym.
Uwaga:
Moc maksymalna 200[W] Max. chwilowe natê¿enie pr¹du w chwili w³¹czenia 3[A]
I.Pod³¹czenie elektryczne nawietrzaka i wszelkie prace zwi¹zane
z zasilaniem nawietrzaka mo¿e wykonaæ tylko elektryk posiadaj¹cy stosowne
uprawnienia!
II. Nie wykonywaæ monta¿u nawietrzaka przy kablach zasilaj¹cych bêd¹cych Schemat elektryczny:
pod napiêciem!
3. Podczas osadzania nawietrzaka z grza³k¹ w œcianie nale¿y zwróciæ uwagê,
aby rura z polipropylenu nie zosta³a odkszta³cona (przygnieciona).
Odkszta³cenie mog³oby spowodowaæ trudnoœci przy wyjmowaniu modu³u
grzewczego 6.
Rys.1
Rys.1
1
Rys.2
Rys.2
4
Rys.3
Rys.3
6
Grza³ka
Radiator
2
3
5
-1-
Termostat
br¹zowy
niebieski
~230V
br¹zowy
czarny
br¹zowy
czarny
czarny
br¹zowy
czarny
br¹zowy
Postêpowanie przy wyjmowaniu modu³u grzewczego przedstawiaj¹ kolejno
rysunki 1, 2 i 3.
1.Roz³¹czyæ kable elektryczne zasilania nawietrzaka z grza³k¹ 1 w puszce
elektrycznej 2.
2. Zdj¹æ (odkrêciæ) anemostat 4.
3. Wyj¹æ przewód elektryczny 5 z rurki os³onowej 3.
4. U¿ywaj¹c prêta zagiêtego na koñcu pod k¹tem 90° na d³ugoœci do 5mm wyj¹æ
modu³ grzewczy 6.
Monta¿u modu³u grzewczego 6 dokonywaæ w kolejnoœci odwrotnej.
Uwaga:
Naprawy modu³u grzewczego mo¿e dokonaæ tylko producent lub serwis.
Konserwacja - usun¹æ kurz i zanieczyszczenia na sucho.
niebieski
Wyjmowanie modu³u grzewczego z nawietrzaka
zamontowanego w œcianie w celu konserwacji lub
naprawy:
¿ó³to-zielony
1.Nawietrzak z grza³k¹; 2.Puszka elektryczna; 3.Rurka os³onowa;
4.Anemostat; 5.Przewód elektryczny; 6.Modu³ grzewczy
¿ó³to-zielony
DARCO Sp. z o.o. 39-206 Pustków Osiedle 48
tel. 14 680 90 00, fax 14 680 90 01
www.darco.com.pl, e-mail: [email protected]
Nawietrzak z grza³k¹
Instrukcja obs³ugi
i monta¿u
NG 110A
Charakterystyki przep³ywu:
Wykres poboru mocy nawietrzaka N110A z grza³k¹
Grza³ka
wy³¹czona
Grza³ka
w³¹czona
220
40
200
30
3
za
ietr
20
pow
p³yw
= 15
[m
/h]
e
Prz
3
10
a
=
76
[m
h]
/
z
tr
ie
w
0
w
po
y
p³
ze
Pr
-10
-20
-30
Moc pobierana przez grza³kê [W]
50
180
Pr
ze
p³
yw
-10
0
po
w
160
ie
trz
a
10
20
[m 3
/h
]
Prz
120
ep³y
wp
ow
ietr
za
100
Temperatura powietrza na wlocie do
nawietrzaka [°C]
=7
6
140
0
-20
Grza³ka
wy³¹czona
Temp. wy³¹czenia grza³ki
Grza³ka
w³¹czona
Temperatura wy³¹czenia grza³ki
Temperatura powietrza na wylocie z nawietrzaka [°C]
Wykres temperatury nawietrzaka NG110A z grza³k¹
-30
-20
-10
= 15
[m 3
/h]
0
10
20
Temperatura powietrza na wlocie do
nawietrzaka [ºC]
Wykres przedstawia zale¿noœæ temperatury powietrza na wylocie od Wykres przedstawia zale¿noœæ poboru mocy przez grza³kê od
temperatury powietrza na wlocie do nawietrzaka, dla dwóch wartoœci temperatury na wlocie nawietrzaka, dla dwóch wielkoœci przep³ywu
przep³ywu 15 i 76 [m³/h].
powietrza 15 i 76 [m³/h]. Przy temperaturze ~8 [°C] grza³ka wy³¹cza siê.
KARTA GWARANCYJNA
DARCO Sp. z o.o. udziela gwarancji bezawaryjnej pracy nawietrzaka z grza³k¹ NG 110 A
zgodnie z warunkami techniczno-ekspolatacyjnymi opisanymi w instrukcji obs³ugi.
Warunki gwarancji:
1. Okres gwarancji wynosi 24 miesi¹ce od daty zakupu towaru przez 5. Warunkiem realizacji przez Konsumenta uprawnieñ wynikaj¹cych z niniejszej
u¿ytkownika (data musi byæ zgodna z dat¹ wystawienia dowodu zakupu).
gwarancji jest dostarczenie wadliwego produktu bezpoœrednio do punktu
2. Gwarancja zapewnia bezp³atne usuniêcie usterek spowodowanych
sprzeda¿y oraz przedstawienie:
wadliwymi czêœciami i/lub defektami produkcyjnymi, co mo¿e byæ
a) poprawnie wype³nionej karty gwarancyjnej,
stwierdzone na podstawie oglêdzin dokonywanych przez sprzedawcê.
b) dowodu zakupu towaru.
3. Gwarancja wygasa i producent nie ponosi odpowiedzialnoœci za usterki Sprzedawca i konsument musz¹ dopilnowaæ, aby karta gwarancyjna by³a
poprawnie wype³niona w szczególnoœci aby by³y zawarte co najmniej: imiê i
powsta³e z nastêpuj¹cych przyczyn:
a) uszkodzeñ mechanicznych wynikaj¹cych z niew³aœciwego transportu i nazwisko lub nazwa Konsumenta, jego adres, data zakupu, stempel
sprzedawcy i jego podpis oraz podpis Konsumenta akceptuj¹cy warunki
prze³adunku.
b) uszkodzeñ wynik³ych wskutek po¿aru, powodzi, uderzenia pioruna czy niniejszej gwarancji. Karta gwarancyjna wype³niona w sposób niepe³ny lub
niew³aœciwy nie nabierze mocy prawnej.
te¿ innych klêsk ¿ywio³owych i nieprzewidzianych wypadków.
6. W sprawie nie omówionych w niniejszej gwarancji maj¹ zastosowanie
c) niezgodnego z instrukcj¹ monta¿u.
szczególne warunki sprzeda¿y konsumenckiej (Dz. U. Nr 141, pozycja.
d) dokonania demonta¿u podzespo³ów, przeróbek, napraw lub wymiany
1176).
czêœci bez zgody producenta.
e) zu¿ycia czêœci i materia³ów w normalnym trybie eksploatacyjnym.
4. Konsumentowi przys³uguje prawo wymiany zakupionego wyrobu na nowy Deklaracja zgodnoœci:
je¿eli wyrób by³ dwukrotnie naprawiany i uleg³ uszkodzeniu po raz trzeci.
DZ nr 08/2012 z dnia 22.05.2012
Rok oznaczenia znakiem CE: 10
Nawietrzak z grza³k¹
NG 110A
TYP:
......................................................................................................
Krótki opis uszkodzenia lub ujawnionej wady:
Nazwa i adres zg³aszaj¹cego reklamacjê:
......................................................................................................................
Kontrola jakoœci: .....................................................................
................................................................... ..................................................
(Wype³nia producent)
....................................................................................................
Pieczêæ sprzedawcy
....................................................................................................
Pieczêæ
...................................................................
Zapozna³em siê i akceptujê warunki gwarancji:
Przed³u¿ono gwarancjê
...................................................................
Data i podpis klienta
KUPON GWARANCYJNY
.......................................................................................................................
Instrukcja obs³ugi 2/2012
Obowi¹zuje od 9.11.2012
-2-
DARCO Sp. z o.o. 39-206 Pustków Osiedle 48
tel. 014 680 90 00, fax 014 680 90 01
www.darco.com.pl, e-mail: [email protected]
