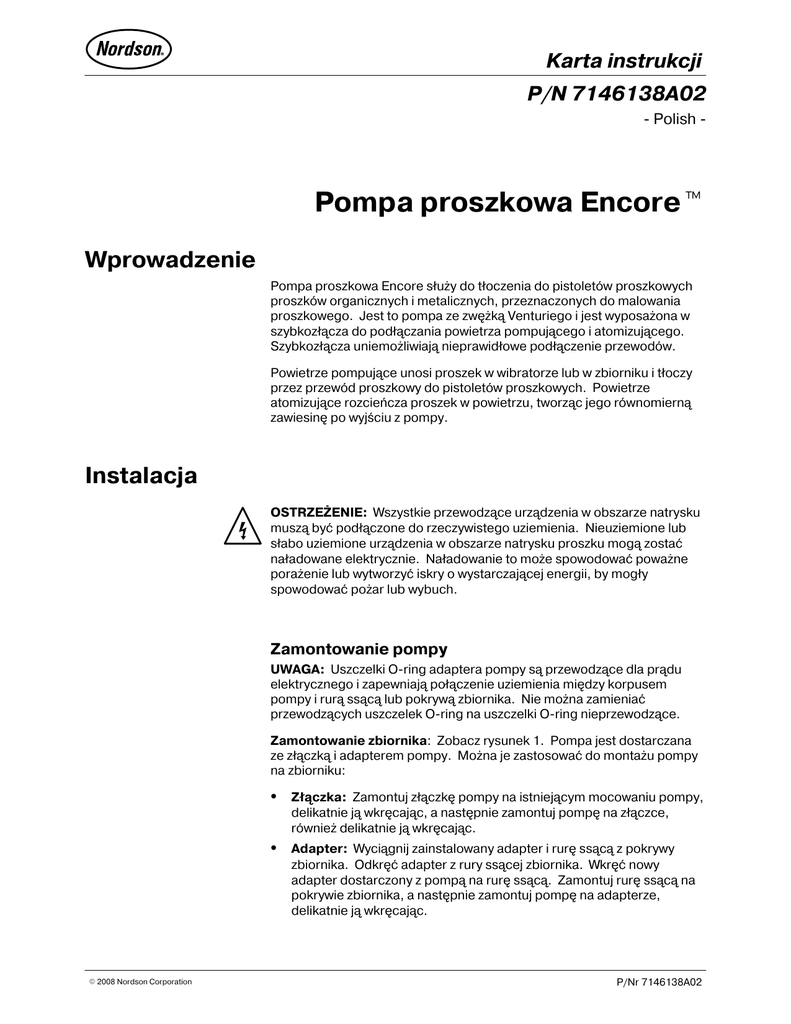

Pompa proszkowa Encore

Karta instrukcji
P/N 7146138A02
- Polish -
Pompa proszkowa Encoret
Wprowadzenie
Pompa proszkowa Encore s³u¿y do t³oczenia do pistoletów proszkowych
proszków organicznych i metalicznych, przeznaczonych do malowania
proszkowego. Jest to pompa ze zwê¿k¹ Venturiego i jest wyposa¿ona w
szybkoz³¹cza do pod³¹czania powietrza pompuj¹cego i atomizuj¹cego.
Szybkoz³¹cza uniemo¿liwiaj¹ nieprawid³owe pod³¹czenie przewodów.
Powietrze pompuj¹ce unosi proszek w wibratorze lub w zbiorniku i t³oczy
przez przewód proszkowy do pistoletów proszkowych. Powietrze
atomizuj¹ce rozcieñcza proszek w powietrzu, tworz¹c jego równomiern¹
zawiesinê po wyjœciu z pompy.
Instalacja
OSTRZE¯ENIE: Wszystkie przewodz¹ce urz¹dzenia w obszarze natrysku
musz¹ byæ pod³¹czone do rzeczywistego uziemienia. Nieuziemione lub
s³abo uziemione urz¹dzenia w obszarze natrysku proszku mog¹ zostaæ
na³adowane elektrycznie. Na³adowanie to mo¿e spowodowaæ powa¿ne
pora¿enie lub wytworzyæ iskry o wystarczaj¹cej energii, by mog³y
spowodowaæ po¿ar lub wybuch.
Zamontowanie pompy
UWAGA: Uszczelki O‐ring adaptera pompy s¹ przewodz¹ce dla pr¹du
elektrycznego i zapewniaj¹ po³¹czenie uziemienia miêdzy korpusem
pompy i rur¹ ss¹c¹ lub pokryw¹ zbiornika. Nie mo¿na zamieniaæ
przewodz¹cych uszczelek O‐ring na uszczelki O‐ring nieprzewodz¹ce.
Zamontowanie zbiornika: Zobacz rysunek 1. Pompa jest dostarczana
ze z³¹czk¹ i adapterem pompy. Mo¿na je zastosowaæ do monta¿u pompy
na zbiorniku:
S Z³¹czka: Zamontuj z³¹czkê pompy na istniej¹cym mocowaniu pompy,
delikatnie j¹ wkrêcaj¹c, a nastêpnie zamontuj pompê na z³¹czce,
równie¿ delikatnie j¹ wkrêcaj¹c.
S Adapter: Wyci¹gnij zainstalowany adapter i rurê ss¹c¹ z pokrywy
zbiornika. Odkrêæ adapter z rury ss¹cej zbiornika. Wkrêæ nowy
adapter dostarczony z pomp¹ na rurê ss¹c¹. Zamontuj rurê ss¹c¹ na
pokrywie zbiornika, a nastêpnie zamontuj pompê na adapterze,
delikatnie j¹ wkrêcaj¹c.
E 2008 Nordson Corporation
P/Nr 7146138A02
2
Pompa proszkowa Encore
Zamontuj ten
adapter
Wymontuj ten
adapter
Zespó³ rury ss¹cej
zbiornika
Z³¹czka pompy
Adapter rury ss¹cej
Monta¿ — typ A
Monta¿ — typ B
Rysunek 1 Instalacja zbiornika
Monta¿ wibratora do kartonu: W przenoœnym systemie Encore pompê
instaluje siê na adapterze rury ss¹cej, wykonuj¹c nieznaczny ruch
wkrêcaj¹cy. We wszystkich innych systemach VBF stosuje siê metodê
pokazan¹ na rysunku 1: Monta¿ — typ A. Z³¹czkê pompy montuje siê na
adapterze rury ss¹cej, wykonuj¹c nieznaczny ruch wkrêcaj¹cy. Zamontuj
pompê na z³¹czce, równie¿ delikatnie j¹ wkrêcaj¹c.
Pod³¹czenie pompy
1. Pod³¹cz 8‐mm niebieski przewód powietrza atomizuj¹cego do górnego
z³¹cza na pompie.
2. Pod³¹cz 8‐mm czarny przewód powietrza pompuj¹cego do dolnego
z³¹cza na pompie.
3. Pod³¹cz w¹¿ doprowadzaj¹cy proszek do uchwytu zwê¿ki z
karbowanym z³¹czem.
Niebieski przewód 8‐mm (powietrze atomizuj¹ce)
Z³¹czka wtykowa
Szybkoz³¹cze
Uchwyt zwê¿ki
Czarny przewód
8‐mm (powietrze
pompuj¹ce)
Przewód proszkowy
Rysunek 2 Pod³¹czenie pompy
P/Nr 7146138A02
E 2008 Nordson Corporation
Pompa proszkowa Encore
3
Obs³uga
Pod³¹czenie powietrza fluidyzuj¹cego i uziemienie rury ss¹cej lub
zbiornika nale¿y wykonaæ zgodnie z opisem w podrêczniku do³¹czonym do
systemu lub zbiornika.
Typowe ciœnienia robocze pompy s¹ nastêpuj¹ce:
Powietrze atomizuj¹ce:
1,4 bar (20 psi)
Powietrze pompuj¹ce:
2,1 bar (30 psi)
Podane ciœnienia s¹ œrednimi wartoœciami pocz¹tkowymi. Mo¿na je
zwiêkszyæ lub zmniejszyæ, aby uzyskaæ ¿¹dan¹ objêtoœæ i gêstoœæ
dostarczanej chmury proszkowej.
Konserwacja
OSTRZE¯ENIE: Czynnoœci opisane poni¿ej mog¹ byæ wykonywane
jedynie przez osoby posiadaj¹ce odpowiednie kwalifikacje. Nale¿y
stosowaæ siê do wszelkich uwag dotycz¹cych bezpieczeñstwa zawartych
w tej instrukcji i w innej dokumentacji.
Codziennie
Od³¹czyæ szybkoz³¹cza przewodu doprowadzaj¹cego proszek i powietrza
pompuj¹cego, a nastêpnie przedmuchaæ pompê sprê¿onym powietrzem.
Przedmuchaæ przewód doprowadzaj¹cy proszek sprê¿onym powietrzem.
Zawsze przedmuchiwaæ przewód proszkowy od strony pompy do kabiny, a
nie od strony pistoletu do pompy. Sprawdziæ, czy dzia³a wentylator
wyci¹gowy kabiny.
Okresowo
OSTRZE¯ENIE: Nie zamieniaæ uszczelek przewodz¹cych na
nieprzewodz¹ce. Przewodz¹ce uszczelki O‐ring zapewniaj¹ uziemienie
wyposa¿enia u¿ywanego do malowania proszkowego. Niezastosowanie
siê do tego ostrze¿enia mo¿e spowodowaæ obra¿enia, po¿ar lub eksplozjê.
OSTRO¯NIE: Nie wolno zdrapywaæ nagromadzeñ proszku z czêœci
pompy ¿adnymi ostrymi metalowymi narzêdziami. Proszek bêdzie siê
nawarstwia³ we wszystkich zadrapaniach na tych powierzchniach pompy,
które maj¹ kontakt z proszkiem, powoduj¹c powstawanie zbryleñ
impaktowych i zapychanie siê pompy.
Pompê nale¿y rozmontowaæ i oczyœciæ jej czêœci sprê¿onym powietrzem
pod niedu¿ym ciœnieniem oraz czyst¹ niepyl¹c¹ szmatk¹. Po wyjêciu
uszczelek O‐ring czêœci pompy mog¹ byæ czyszczone nietoksycznym
rozpuszczalnikiem, takim jak alkohol. Uszczelki O‐ring mog¹ ulec
uszkodzeniu pod wp³ywem rozpuszczalnika.
SprawdŸ wszystkie czêœci i wymieñ te, które s¹ zu¿yte lub zniszczone.
SprawdŸ przewody doprowadzaj¹ce proszek i wymieñ wszystkie elementy,
które s¹ zu¿yte lub uszkodzone. Wymieñ przewód proszkowy, jeœli na
œciankach wewnêtrznych pojawiaj¹ siê nagromadzenia proszku.
E 2008 Nordson Corporation
P/Nr 7146138A02
4
Pompa proszkowa Encore
Wymiana zwê¿ki
Zobacz rysunek 3.
1. Odkrêæ nakrêtkê (1) na koñcu pompy.
2. Wyci¹gnij uchwyt zwê¿ki (2) z korpusu pompy.
3. SprawdŸ O‐ringi (3) na uchwycie. W razie potrzeby wymieñ je.
4. Wyci¹gnij zwê¿kê (4) z uchwytu i wyrzuæ j¹.
5. W³ó¿ now¹ zwê¿kê do uchwytu i zmontuj pompê.
Wymiana dyszy / z³¹cza
Podczas wymiany dyszy (10) lub z³¹cza gniazda powietrza atomizuj¹cego
(7), nale¿y zachowaæ nastêpuj¹ce wartoœci si³y dokrêcania, aby unikn¹æ
uszkodzenia korpusu pompy.
Dysza:
Z³¹cze gniazda:
1,1 NSm (10 in‐lb)
2,25 NSm (20 in‐lb)
Czêœci zamienne
W celu zamówienia czêœci zamiennych nale¿y skontaktowaæ siê z Centrum
Obs³ugi Klienta firmy Nordson pod numerem telefonu (800) 433‐9319 lub
z lokalnym przedstawicielem firmy Nordson.
Zobacz rysunek 3.
Opis
Numer
Opis
—
1082546
PUMP, powder feed, Encore
Liczba
—
1
1082203
S NUT, pump
1
2
3
1085677
940015
S KIT, throat holder, Encore pump
S S O‐RING, silicone, 0.562 x 0.687 in.
1
2
4
1082201
S THROAT, Tivar
1
5
1085678
S KIT, body, Encore pump
1
6
941145
2
7
241041
S S O‐RING, silicone, conductive, 0.625 x
0.812in.
S COUPLING, quick disconnect, socket end
8
9
10
11
12
13
241042
1084092
1085240
940084
1082204
1085679
S COUPLING, quick disconnect, nipple end
S CONNECTOR, female, 5/16 in. T x 1/8 in. NPT
S KIT, air flow nozzle, Encore pump
S S O‐RING, 0.188 x 0.312 x 0.063
S COUPLING, pump
S KIT, pump adapter, Encore pump
1
2
1
1
1
1
14
941145
S S O‐RING, silicone, conductive, 0.625 x
0.812in.
2
Uwaga
A
2
B
C
UWAGA A: Opcjonalna zwê¿ka z PTFEu — zamówiæ nr kat. 1084777.
B: Z³¹czka jest u¿ywana w ka¿dym systemie, który nie ma mocowania dla pompy Encore.
C: Adapter jest u¿ywany zamiast z³¹czki z rurami ss¹cymi w systemach ze zbiornikiem zasilaj¹cym.
P/Nr 7146138A02
E 2008 Nordson Corporation
Pompa proszkowa Encore
9
8
5
7
5
4
2
11
7
1
6
10
3
12
13
14
Rysunek 3 Czêœci zamienne do pompy
Opcjonalne przewody powietrzne i proszkowe
Numer
Opis
900619
TUBING, polyurethane, 8 mm OD, black
900618
TUBING, polyurethane, 8 mm OD, blue
900742
TUBING, polyurethane, 6 mm OD, blue
900740
TUBING, polyurethane, 10 mm OD, blue
768176
TUBING, powder, antistatic, 11 mm (0.43 in.) ID
UWAGA A: Przewód powietrza pompuj¹cego.
Uwaga
A
B
C
D
E
B: Przewód powietrza atomizuj¹cego.
C: Przewód powietrza fluidyzuj¹cego do wibratorów i zbiorników.
D: Przewód powietrza fluidyzuj¹cego do dostarczania sprê¿onego powietrza.
E: Minimalne zamówienie przewodu proszkowego to 50 stóp.
E 2008 Nordson Corporation
P/Nr 7146138A02
6
Pompa proszkowa Encore
Wydano 02/08
Copyright 2007. Nordson i logo Nordson s¹ zastrze¿onymi znakami towarowymi Nordson Corporation.
Encore jest znakiem towarowym firmy Nordson Corporation.
Tivar jest zastrze¿onym znakiem towarowym Poly Hi Solidur, Inc.
