Strona katalogowa

www.thermopomiar.pl
[email protected]
tel: 091 880 88 80
fax: 091 880 80 89

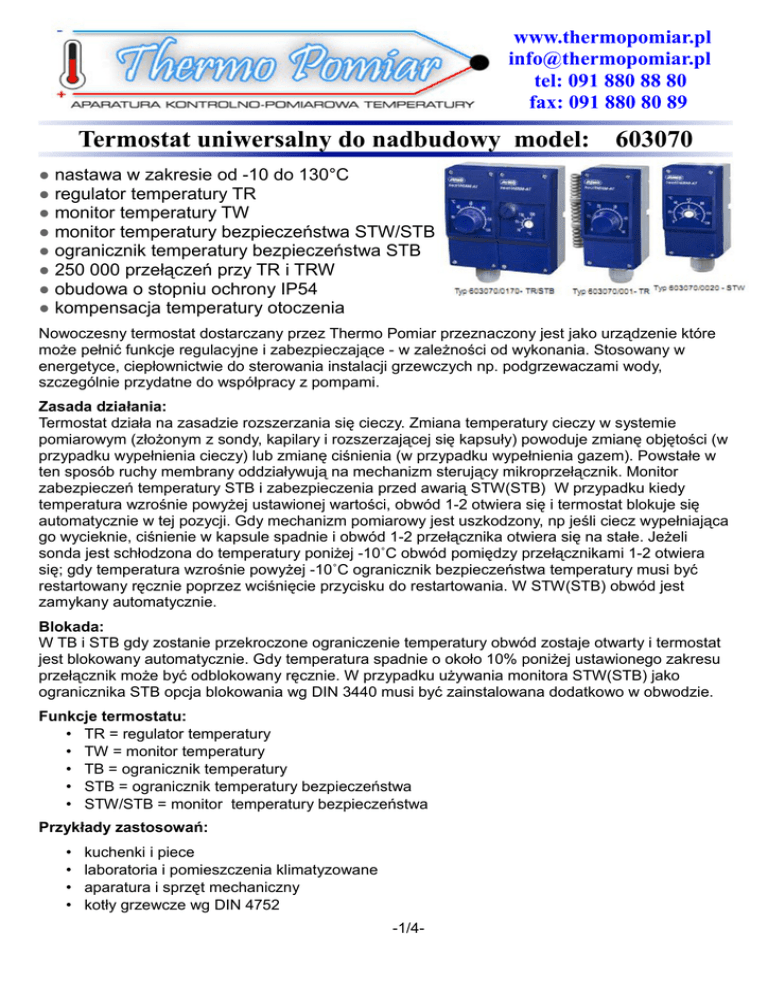

Termostat uniwersalny do nadbudowy model:
603070
● nastawa w zakresie od -10 do 130°C
● regulator temperatury TR
● monitor temperatury TW
● monitor temperatury bezpieczeństwa STW/STB
● ogranicznik temperatury bezpieczeństwa STB
● 250 000 przełączeń przy TR i TRW
● obudowa o stopniu ochrony IP54
● kompensacja temperatury otoczenia
Nowoczesny termostat dostarczany przez Thermo Pomiar przeznaczony jest jako urządzenie które
może pełnić funkcje regulacyjne i zabezpieczające - w zależności od wykonania. Stosowany w
energetyce, ciepłownictwie do sterowania instalacji grzewczych np. podgrzewaczami wody,
szczególnie przydatne do współpracy z pompami.
Zasada działania:
Termostat działa na zasadzie rozszerzania się cieczy. Zmiana temperatury cieczy w systemie
pomiarowym (złożonym z sondy, kapilary i rozszerzającej się kapsuły) powoduje zmianę objętości (w
przypadku wypełnienia cieczy) lub zmianę ciśnienia (w przypadku wypełnienia gazem). Powstałe w
ten sposób ruchy membrany oddziaływują na mechanizm sterujący mikroprzełącznik. Monitor
zabezpieczeń temperatury STB i zabezpieczenia przed awarią STW(STB) W przypadku kiedy
temperatura wzrośnie powyżej ustawionej wartości, obwód 1-2 otwiera się i termostat blokuje się
automatycznie w tej pozycji. Gdy mechanizm pomiarowy jest uszkodzony, np jeśli ciecz wypełniająca
go wycieknie, ciśnienie w kapsule spadnie i obwód 1-2 przełącznika otwiera się na stałe. Jeżeli
sonda jest schłodzona do temperatury poniżej -10˚C obwód pomiędzy przełącznikami 1-2 otwiera
się; gdy temperatura wzrośnie powyżej -10˚C ogranicznik bezpieczeństwa temperatury musi być
restartowany ręcznie poprzez wciśnięcie przycisku do restartowania. W STW(STB) obwód jest
zamykany automatycznie.
Blokada:
W TB i STB gdy zostanie przekroczone ograniczenie temperatury obwód zostaje otwarty i termostat
jest blokowany automatycznie. Gdy temperatura spadnie o około 10% poniżej ustawionego zakresu
przełącznik może być odblokowany ręcznie. W przypadku używania monitora STW(STB) jako
ogranicznika STB opcja blokowania wg DIN 3440 musi być zainstalowana dodatkowo w obwodzie.
Funkcje termostatu:
• TR = regulator temperatury
• TW = monitor temperatury
• TB = ogranicznik temperatury
• STB = ogranicznik temperatury bezpieczeństwa
• STW/STB = monitor temperatury bezpieczeństwa
Przykłady zastosowań:
•
•
•
•
kuchenki i piece
laboratoria i pomieszczenia klimatyzowane
aparatura i sprzęt mechaniczny
kotły grzewcze wg DIN 4752
-1/4-
Termostat pomieszczeniowy – regulator temperatury TR
Nr artykułu
Typ
Zakres
Długość
kapilary
Wymiary
czujnika
Histereza
przełączania
Przyłącze
procesowe
60/60003191
0001
-10...40°C
-
-
1,5...2 K
czujnik spirala
60/60003192
0001
0...50°C
-
-
1,5...2 K
czujnik spirala
Termostat pomieszczeniowy – monitor temperatury TW
Nr artykułu
Typ
Zakres
Długość
kapilary
Wymiary
czujnika
Histereza
przełączania
Przyłącze
procesowe
60/60003193
0002
-10...40°C
-
-
1,5...2 K
czujnik spirala
60/60003194
0002
0...50°C
-
-
1,5...2 K
czujnik spirala
-2/4-
Monitor pomieszczeniowy – monitor temperatury - wykonanie pomieszczeniowe
Nr artykułu
Typ
Zakres
Długość
kapilary
Wymiary
czujnika
Histereza
przełączania
Przyłącze
procesowe
60/60003212
0202
-10...40°C
-
-
1...2 K
czujnik spirala
60/60003213
0202
0...50°C
-
-
1...2 K
czujnik spirala
Termostat pomieszczeniowy – monitor temperatury bezpieczeństwa TR/TW
Nr artykułu
Typ
Zakres
Długość
kapilary
Wymiary
czujnika
Histereza
przełączania
Przyłącze
procesowe
60/60003195 0120 TR: 0...120°C 2 000 mm Ø6x87 mm
STW: 0...130°C 2 000 mm Ø6x60 mm
TR: ok. 3 K czujnik - przylgowy
STW: ok. 10 K
60/60003231 0120 TR: 0...120°C 2 000 mm Ø6x87 mm
STW: 0...130°C 2 000 mm Ø6x60 mm
TR: ok. 3 K 1/2”; 2x8x100 mm
STW: ok. 10 K mosiądz niklowany
-3/4-
Termostat pomieszczeniowy – ogranicznik temperatury bezpieczeństwa TR/TW
Nr artykułu
Typ
Zakres
Długość
kapilary
Wymiary
czujnika
Histereza
przełączania
Przyłącze
procesowe
60/60003196 0170 TR: 0...120°C 2 000 mm Ø6x87 mm
STW: 0...130°C 2 000 mm Ø6x60 mm
TR: ok. 3 K czujnik - przylgowy
STW: ok. 10 K
60/60003232 0170 TR: 0...120°C 2 000 mm Ø6x87 mm
STW: 0...130°C 2 000 mm Ø6x60 mm
TR: ok. 3 K 1/2”; 2x8x100 mm
STW: ok. 10 K mosiądz niklowany
Podłączenie
